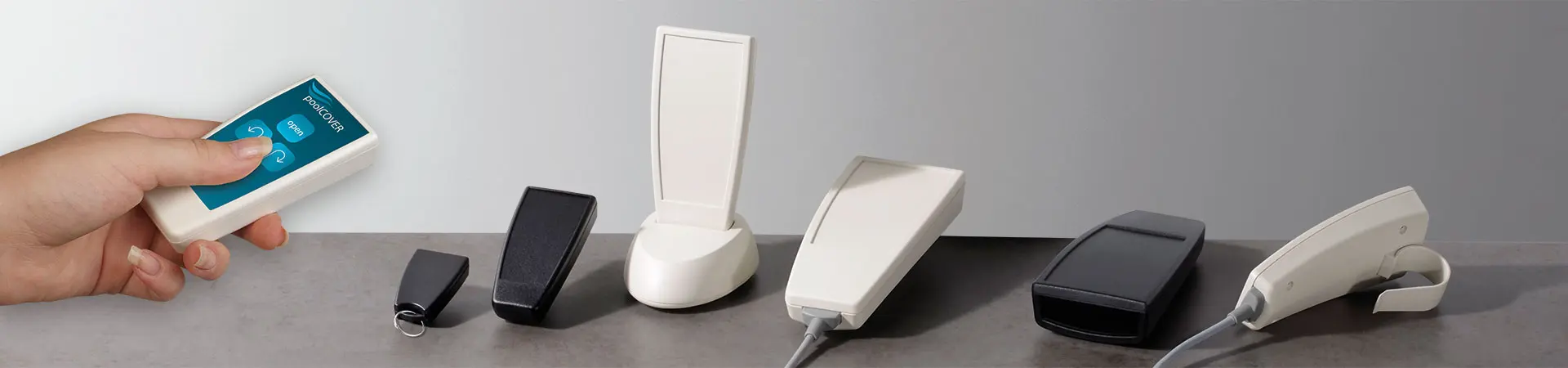

SMART-CASE

Smart-Case

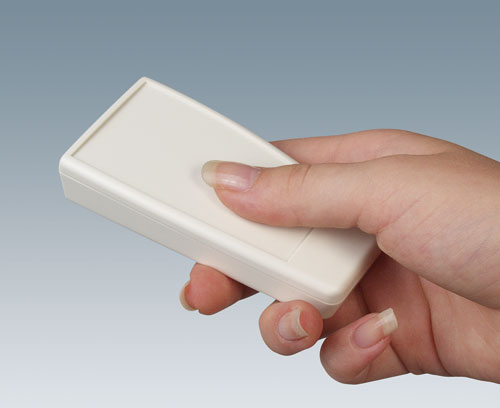

Des boitiers manuels agréables à tenir dans la main

L’idée de mettre davantage l’accent sur les exigences en matière d’ergonomie a amorcé la conception de la série des boitiers manuels SMART-CASE.

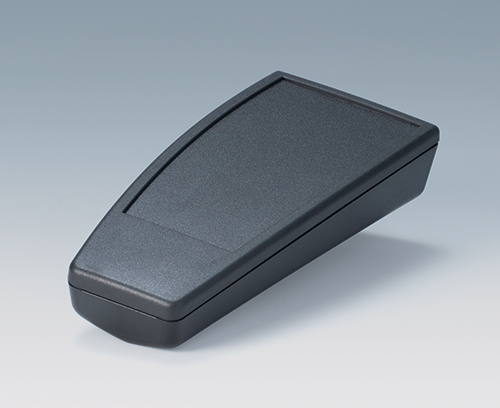

  • de forme curviligne, maniabilité convaincante et inégalée

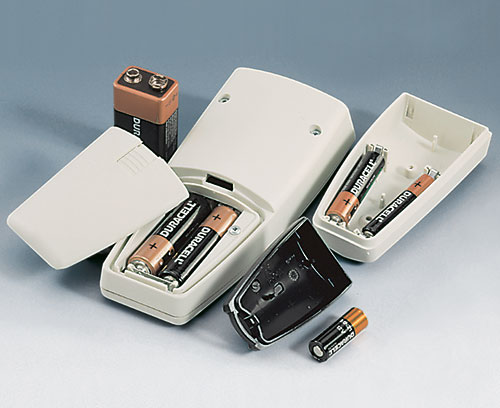

  • idéal pour les télécommandes filaires ou fonctionnement par piles : piles AAA, AA, pile plate 9 V ou pile ronde 12 V

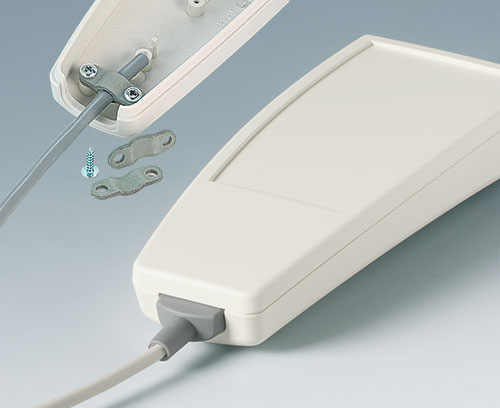

  • des passes-câbles qui conviennent pour les câbles ronds usuels (tailles M, L et XL)

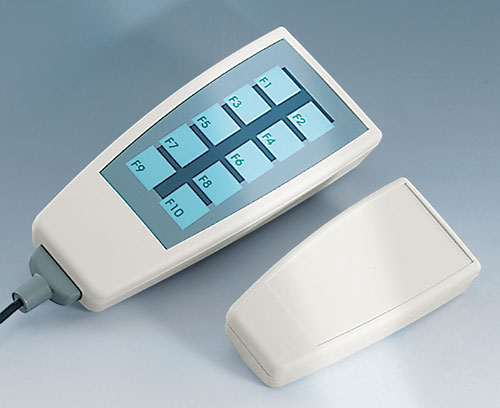

  • zone de commande en creux pour protéger le clavier à membrane / la feuille décorative

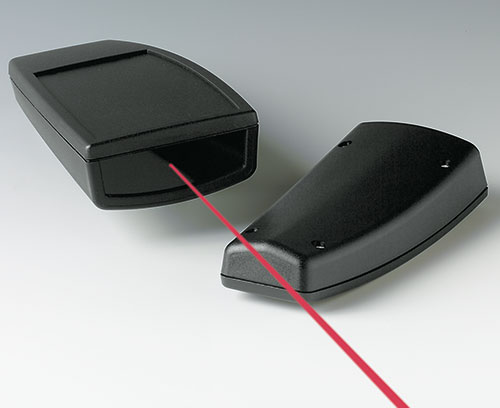

  • ABS (UL 94 HB), au choix avec le matériau perméable aux rayons infrarouges PMMA Plexiglas

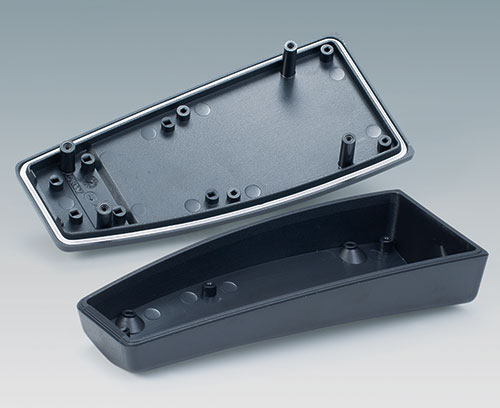

  • degré de protection jusqu’à IP 65 : tailles L et XL avec joint en option et sans compartiment piles

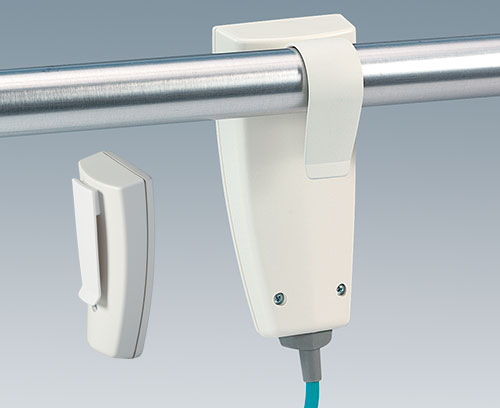

  • clip de poche pratique et support pour le rangement en toute sécurité, accessoires

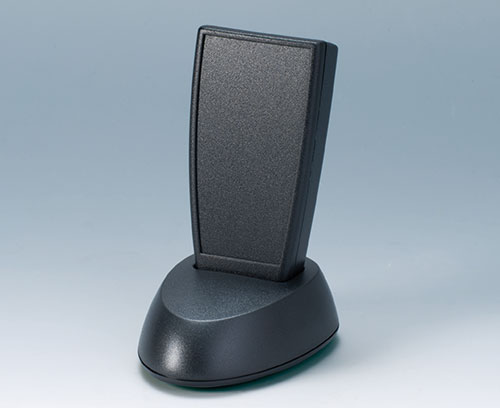

  • les socles M, L & XL pour les applications de table
  • bossages de fixation ou socle de fixation pour circuits imprimés et composants à incorporer

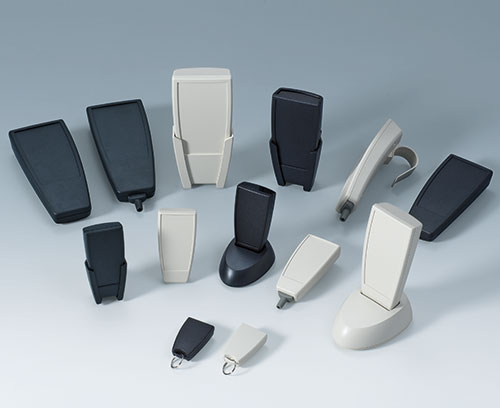

  • 4 tailles

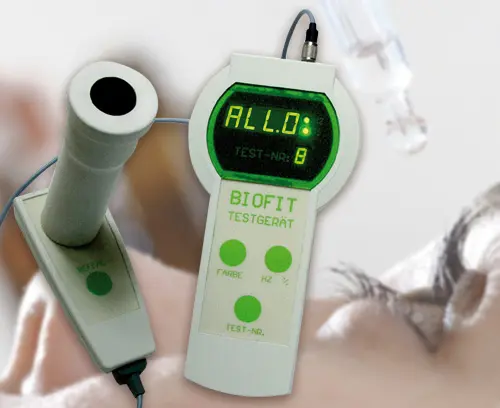

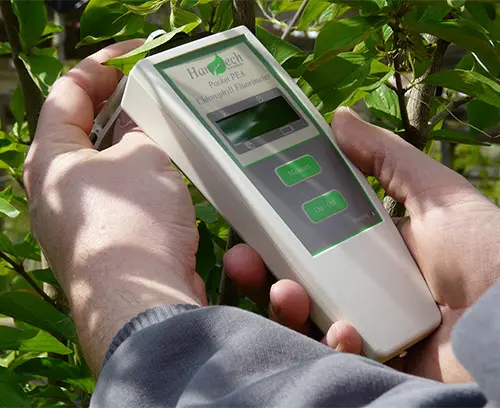

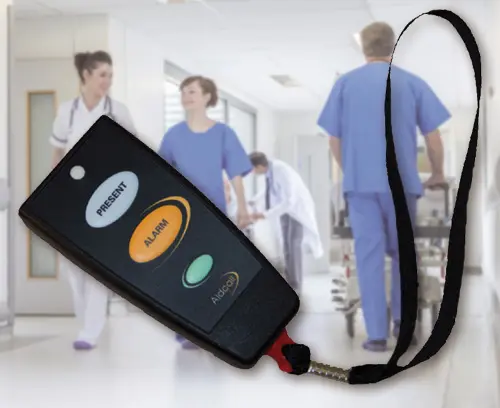

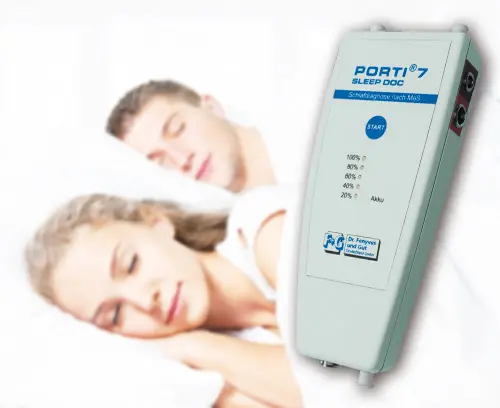

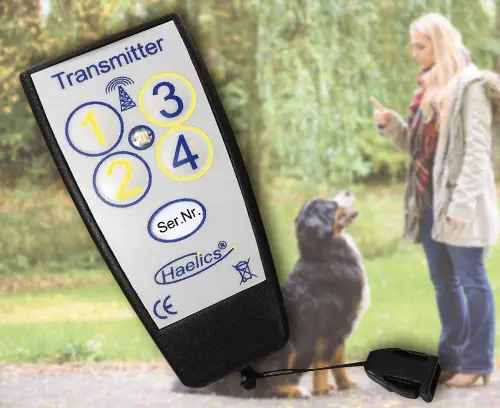

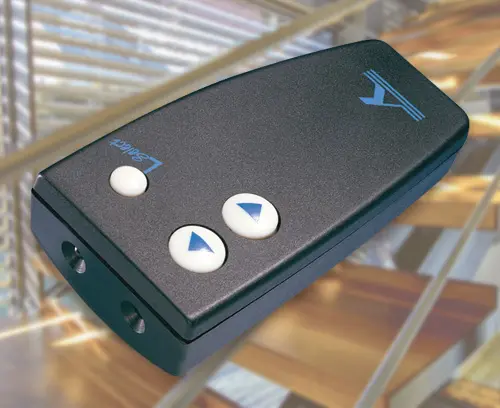

  • Exemples d'applications

Domaines d‘applications

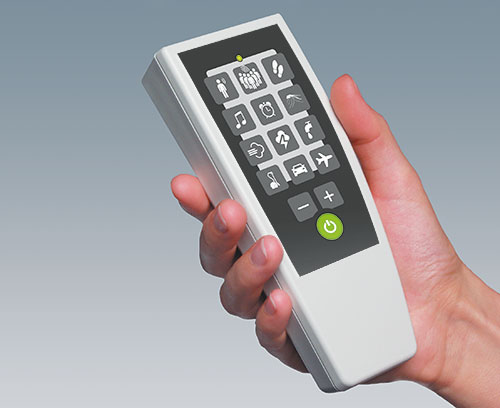

  • Télécommandes de tout genre, sans fil ou par câble

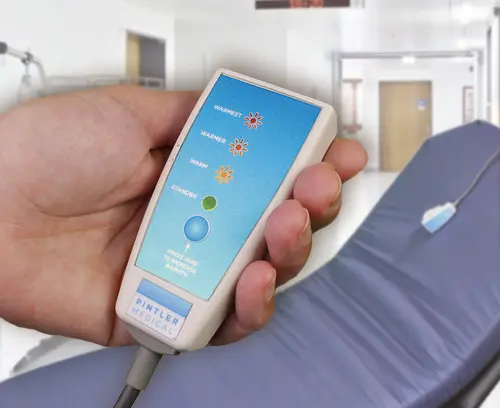

  • Spécialement adapté aux domaines cliniques ou sociaux, industriels ou domestiques
  • Choix du modèle
  • Accessoires
  • Données techniques
  • Options de produit

Choisissez le modèle et la taille(s) et cliquez sur Recherche >>.

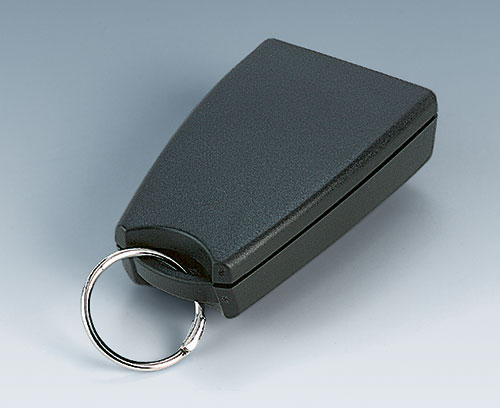

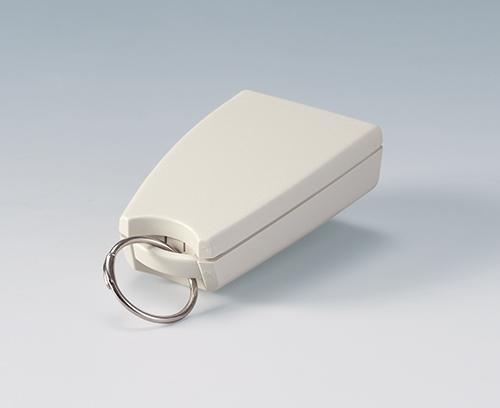

Avec anneau pour anse etc.

SMART-CASE avec anneau pour anse etc.

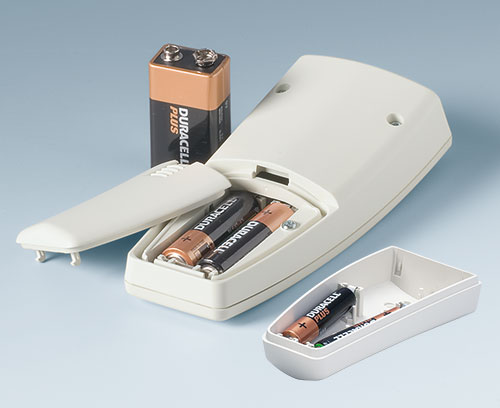

Avec compartiment piles

SMART-CASE avec compartiment piles

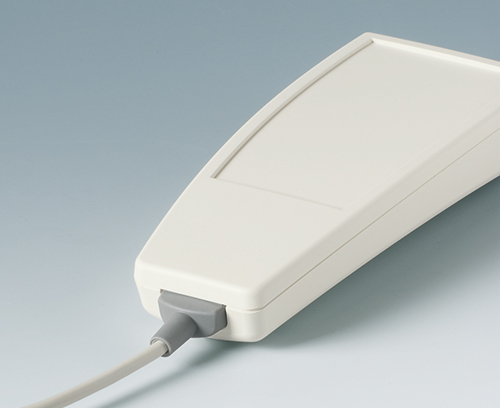

Sans compartiment piles, avec passe-câble

SMART-CASE sans compartiment piles, avec passe-câble

Sans compartment piles, sans passe-câble

SMART-CASE sans compartment piles, sans passe-câble

A9100001 Anneau

A9100001

Anneau Utilisation universelle. Pour enfiler les passe-dragonnes par exemple. Montage facile avec crochet à cliquet. Diamètre interne de l’anneau 2,5 mm, épaisseur max. de la paroi 3 mm, diamètre nécessaire pour l’alésage du logement 4 mm.

Fourniture 1 anneau

Fermer

A9100001

Anneau PA 6
volcan
A9100002 Anneau

A9100002

Anneau Utilisation universelle. Pour enfiler les passe-dragonnes par exemple. Montage facile avec crochet à cliquet. Diamètre interne de l’anneau 2,5 mm, épaisseur max. de la paroi 4 mm, diamètre nécessaire pour l’alésage du logement 5 mm.

Fourniture 1 anneau

Fermer

A9100002

Anneau PA 6
volcan
A9160003 Raccords de pile, 1 x 9 V (PP3)

A9160003

Raccords de pile, 1 x 9 V (PP3) Version : sortie de câble sur le côté. Longueur de câble env. 100 mm. Diamètre du contact = 5,7/5,3 mm.
Utilisation : pour pile plate 9 V (PP3).

Fourniture 1 contact à fiches

Fermer

A9160003

Raccords de pile, 1 x 9 V (PP3)
A9166001 Contacts à fiches, 2 x AAA

A9166001

Contacts à fiches, 2 x AAA Pour contacter les piles.

Fourniture 4 contacts simples

Fermer

A9166001

Contacts à fiches, 2 x AAA Acier
étamé
A9166002 Ressorts de contact, 2 x AAA

A9166002

Ressorts de contact, 2 x AAA En cominaison avec des ressorts de contacts A9166001 il est possible d'utilliser un contact de pontage et pour cette raison une intallation en série, aussi.

Fourniture 1 ressorts de contact

Fermer

A9166002

Ressorts de contact, 2 x AAA Acier
étamé
A9166003 Support de pile, 2 x AAA

A9166003

Support de pile, 2 x AAA Le support à piles perment une très bonne tenue des 2 piles rondes R03 1,5 V (AAA) et assure par conséquent une fixation sûre de l'alimantation en courant interne.

Fourniture 1 support à piles, 1 vis autotaraudeuse

Fermer

A9166003

Support de pile, 2 x AAA PA 6 (UL 94 HB)
noir RAL 9005
A9166004 Jeu de décharge de traction

A9166004

Jeu de décharge de traction Pour la décharge de traction des applications fixées par câble. Montage du boitier ou socle.

Fourniture 2 bagues à décharge de traction, 2 vis auto-taraudées

Fermer

A9166004

Jeu de décharge de traction PA 6
volcan
A9166005 Pellicule adhésive

A9166005

Pellicule adhésive Pour montage auto-adhésif des supports. Pellicule adhésive double face avec support mousse.

Fourniture 1 pce

Fermer

A9166005

Pellicule adhésive
A9166037 Socle M

A9166037

Socle M Socle servant de base attractif, pour le rangement pratique du boitier SMART-CASE M avec alimentation en courant interne. Établissement du contact possible avec des broches de contact et des contacts à ressort pour le chargement automatique des accus (article séparé, alésage nécessaire, centrages préformés prévus).Bossages pour la fixation des circuits imprimés et la décharge de traction à l'arrière.

Fourniture Partie inférieure et supérieure, pieds en caoutchouc et jeu de montage

Fermer

A9166037

Socle M ABS (UL 94 HB)
gris blanc RAL 9002
A9166039 Socle M

A9166039

Socle M Socle servant de base attractif, pour le rangement pratique du boitier SMART-CASE M avec alimentation en courant interne. Établissement du contact possible avec des broches de contact et des contacts à ressort pour le chargement automatique des accus (article séparé, alésage nécessaire, centrages préformés prévus).Bossages pour la fixation des circuits imprimés et la décharge de traction à l'arrière.

Fourniture Partie inférieure et supérieure, pieds en caoutchouc et jeu de montage

Fermer

A9166039

Socle M ABS (UL 94 HB)
noir RAL 9005

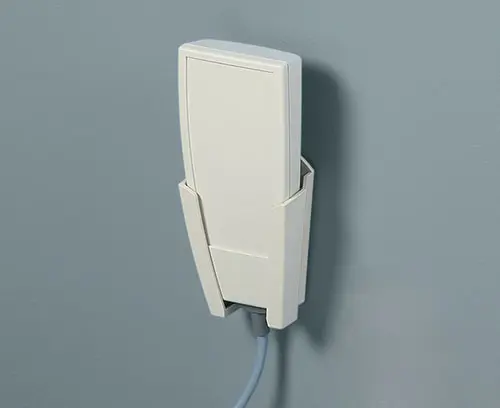

A9166307 Support M

A9166307

Support M Porte-outil spécial pour SMART-CASE M pour garder des télécommandes avec câbles ou sans fil. Fixation au mur ou sur autres surfaces par des vis commerciales avec diamètre de la tête de 5,3 - 8,2 mm. Le contour à l'arrière facilite aussi la réception du SMART-CASE M avec clip.

Fourniture 1 support

Fermer

A9166307

Support M ABS (UL 94 HB)
gris blanc RAL 9002
A9166309 Support M

A9166309

Support M Porte-outil spécial pour SMART-CASE M pour garder des télécommandes avec câbles ou sans fil. Fixation au mur ou sur autres surfaces par des vis commerciales avec diamètre de la tête de 5,3 - 8,2 mm. Le contour à l'arrière facilite aussi la réception du SMART-CASE M avec clip.

Fourniture 1 support

Fermer

A9166309

Support M ABS (UL 94 HB)
noir RAL 9005
A9166327 Support M, avec adaptateur

A9166327

Support M, avec adaptateur Porte-outil spéciale avec adaptateur pour SMART-CASE M pour fixer aux supports de système à 4 griffes (articles séparés A9220029, A9220039, A9220049, A9220059). Porte-outil vissé avec adaptateur.

Fourniture 1 porte-outil, 1 adaptateur, jeu de montage

Fermer

A9166327

Support M, avec adaptateur ABS (UL 94 HB)
gris blanc RAL 9002
A9166329 Support M, avec adaptateur

A9166329

Support M, avec adaptateur Porte-outil spéciale avec adaptateur pour SMART-CASE M pour fixer aux supports de système à 4 griffes (articles séparés A9220029, A9220039, A9220049, A9220059). Porte-outil vissé avec adaptateur.

Fourniture 1 porte-outil, 1 adaptateur, jeu de montage

Fermer

A9166329

Support M, avec adaptateur ABS (UL 94 HB)
noir RAL 9005
A9167002 Joint L

A9167002

Joint L Utilisation : pour l'augmentation du degré de protection. Pour les versions II à V.

Fourniture 1 jeu de joint

Fermer

A9167002

Joint L
A9167005 Pellicule adhésive

A9167005

Pellicule adhésive Pour montage auto-adhésif des supports. Pellicule adhésive double face avec support mousse.

Fourniture 1 pce

Fermer

A9167005

Pellicule adhésive

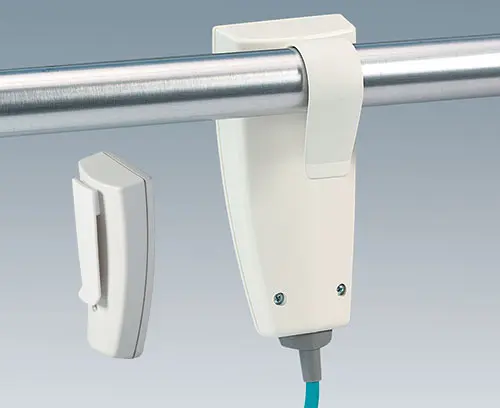

A9167017 Clip de poche

A9167017

Clip de poche Construction : clip spécial pour SMART-CASE M, L et XL. Pour la fixation il est nécessaire de fraiser ou percer les centrages prévus dans la partie inférieure.

Fourniture 1 clip de poche, jeu de montage

Fermer

A9167017

Clip de poche PA 6 (UL 94 HB)
gris blanc RAL 9002
A9167019 Clip de poche

A9167019

Clip de poche Construction : clip spécial pour SMART-CASE M, L et XL. Pour la fixation il est nécessaire de fraiser ou percer les centrages prévus dans la partie inférieure.

Fourniture 1 clip de poche, jeu de montage

Fermer

A9167019

Clip de poche PA 6 (UL 94 HB)
noir RAL 9005
A9167027 Étrier de retenue

A9167027

Étrier de retenue Étrier de retenue pour la fixation vers des tubes jusqu'à Ø 32 mm et des suspensions correspondantes. Pour la fixation il est nécessaire de fraiser ou percer les centrages prévus dans la partie inférieure.

Fourniture 1 étrier de retenue, jeu de montage

Fermer

A9167027

Étrier de retenue PA 6 (UL 94 HB)
gris blanc RAL 9002
A9167029 Étrier de retenue

A9167029

Étrier de retenue Étrier de retenue pour la fixation vers des tubes : jusqu'à Ø 32 mm et des suspensions correspondantes. Pour la fixation il est nécessaire de fraiser ou percer les centrages prévus dans la partie inférieure.

Fourniture 1 étrier de retenue, jeu de montage

Fermer

A9167029

Étrier de retenue PA 6 (UL 94 HB)
noir RAL 9005
A9167037 Socle L

A9167037

Socle L Socle servant de base attractif, pour le rangement pratique du boitier SMART-CASE L avec alimentation en courant interne. Établissement du contact possible avec des broches de contact et des contacts à ressort pour le chargement automatique des accus (article séparé, alésage nécessaire, centrages préformés prévus).Bossages pour la fixation des circuits imprimés et la décharge de traction à l'arrière.

Fourniture Partie inférieure et supérieure, pieds en caoutchouc et jeu de montage

Fermer

A9167037

Socle L ABS (UL 94 HB)
gris blanc RAL 9002
A9167039 Socle L

A9167039

Socle L Socle servant de base attractif, pour le rangement pratique du boitier SMART-CASE L avec alimentation en courant interne. Établissement du contact possible avec des broches de contact et des contacts à ressort pour le chargement automatique des accus (article séparé, alésage nécessaire, centrages préformés prévus).Bossages pour la fixation des circuits imprimés et la décharge de traction à l'arrière.

Fourniture Partie inférieure et supérieure, pieds en caoutchouc et jeu de montage

Fermer

A9167039

Socle L ABS (UL 94 HB)
noir RAL 9005
A9167307 Support L

A9167307

Support L Porte-outil spécial pour SMART-CASE L pour garder des télécommandes avec câbles ou sans fil. Fixation au mur ou sur autres surfaces par des vis commerciales avec diamètre de la tête de 5,3 - 8,2 mm. Le contour à l'arrière facilite aussi la réception du SMART-CASE L avec clip.

Fourniture 1 support

Fermer

A9167307

Support L ABS (UL 94 HB)
gris blanc RAL 9002
A9167309 Support L

A9167309

Support L Porte-outil spécial pour SMART-CASE L pour garder des télécommandes avec câbles ou sans fil. Fixation au mur ou sur autres surfaces par des vis commerciales avec diamètre de la tête de 5,3 - 8,2 mm. Le contour à l'arrière facilite aussi la réception du SMART-CASE L avec clip.

Fourniture 1 support

Fermer

A9167309

Support L ABS (UL 94 HB)
noir RAL 9005
A9167327 Support L, avec adaptateur

A9167327

Support L, avec adaptateur Porte-outil spéciale avec adaptateur pour SMART-CASE L pour fixer aux supports de système à 4 griffes (articles séparés A9220029, A9220039, A9220049, A9220059). Porte-outil vissé avec adaptateur.

Fourniture 1 porte-outil, 1 adaptateur, jeu de montage

Fermer

A9167327

Support L, avec adaptateur ABS (UL 94 HB)
gris blanc RAL 9002
A9167329 Support L, avec adaptateur

A9167329

Support L, avec adaptateur Porte-outil spéciale avec adaptateur pour SMART-CASE L pour fixer aux supports de système à 4 griffes (articles séparés A9220029, A9220039, A9220049, A9220059). Porte-outil vissé avec adaptateur.

Fourniture 1 porte-outil, 1 adaptateur, jeu de montage

Fermer

A9167329

Support L, avec adaptateur ABS (UL 94 HB)
noir RAL 9005
A9168002 Joint XL

A9168002

Joint XL Utilisation : pour l'augmentation du degré de protection. Pour les versions II à V.

Fourniture 1 jeu de joint

Fermer

A9168002

Joint XL
A9168005 Pellicule adhésive

A9168005

Pellicule adhésive Pour montage auto-adhésif des supports. Pellicule adhésive double face avec support mousse.

Fourniture 1 pce

Fermer

A9168005

Pellicule adhésive
A9168037 Socle XL

A9168037

Socle XL Socle servant de base attractif, pour le rangement pratique du boitier SMART-CASE XL avec alimentation en courant interne. Établissement du contact possible avec des broches de contact et des contacts à ressort pour le chargement automatique des accus (article séparé, alésage nécessaire, centrages préformés prévus).Bossages pour la fixation des circuits imprimés et la décharge de traction à l'arrière.

Fourniture Partie inférieure et supérieure, pieds en caoutchouc et jeu de montage

Fermer

A9168037

Socle XL ABS (UL 94 HB)
gris blanc RAL 9002
A9168039 Socle XL

A9168039

Socle XL Socle servant de base attractif, pour le rangement pratique du boitier SMART-CASE XL avec alimentation en courant interne. Établissement du contact possible avec des broches de contact et des contacts à ressort pour le chargement automatique des accus (article séparé, alésage nécessaire, centrages préformés prévus).Bossages pour la fixation des circuits imprimés et la décharge de traction à l'arrière.

Fourniture Partie inférieure et supérieure, pieds en caoutchouc et jeu de montage

Fermer

A9168039

Socle XL ABS (UL 94 HB)
noir RAL 9005

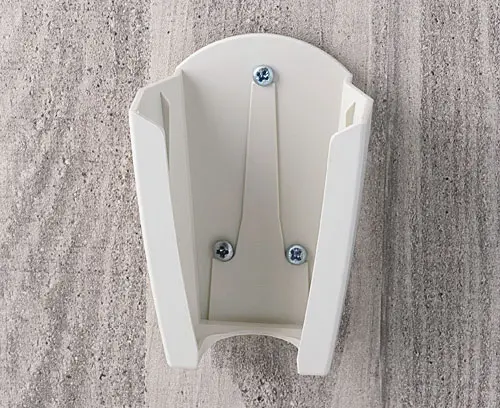

A9168307 Support XL

A9168307

Support XL Porte-outil spécial pour SMART-CASE XL pour garder des télécommandes avec câbles ou sans fil. Fixation au mur ou sur autres surfaces par des vis commerciales avec diamètre de la tête de 5,3 - 8,2 mm.

Fourniture 1 support

Fermer

A9168307

Support XL ABS (UL 94 HB)
gris blanc RAL 9002
A9168309 Support XL

A9168309

Support XL Porte-outil spécial pour SMART-CASE XL pour garder des télécommandes avec câbles ou sans fil. Fixation au mur ou sur autres surfaces par des vis commerciales avec diamètre de la tête de 5,3 - 8,2 mm.

Fourniture 1 support

Fermer

A9168309

Support XL ABS (UL 94 HB)
noir RAL 9005
A9168327 Support XL, avec adaptateur

A9168327

Support XL, avec adaptateur Porte-outil spéciale avec adaptateur pour SMART-CASE XL pour fixer aux supports de système à 4 griffes (articles séparés A9220029, A9220039, A9220049, A9220059). Porte-outil vissé avec adaptateur.

Fourniture 1 porte-outil, 1 adaptateur, jeu de montage

Fermer

A9168327

Support XL, avec adaptateur ABS (UL 94 HB)
gris blanc RAL 9002
A9168329 Support XL, avec adaptateur

A9168329

Support XL, avec adaptateur Porte-outil spéciale avec adaptateur pour SMART-CASE XL pour fixer aux supports de système à 4 griffes (articles séparés A9220029, A9220039, A9220049, A9220059). Porte-outil vissé avec adaptateur.

Fourniture 1 porte-outil, 1 adaptateur, jeu de montage

Fermer

A9168329

Support XL, avec adaptateur ABS (UL 94 HB)
noir RAL 9005
A9190002 Ressorts de contact, 2xN/2xAA/2xAAA

A9190002

Ressorts de contact, 2xN/2xAA/2xAAA Pour contacter les piles.
Utilisation ART-CASE : applicable uniquement pour socle (pour 2 x AA).

Fourniture 1 contact double, 2 contacts simples

Fermer

A9190002

Ressorts de contact, 2xN/2xAA/2xAAA Acier
étamé
A9190003 Resorts de contact, 2xN/2xAA/2xAAA

A9190003

Resorts de contact, 2xN/2xAA/2xAAA Pour contacter les piles.

Fourniture 1 contact double, 2 contacts simples

Fermer

A9190003

Resorts de contact, 2xN/2xAA/2xAAA Acier
nickelé

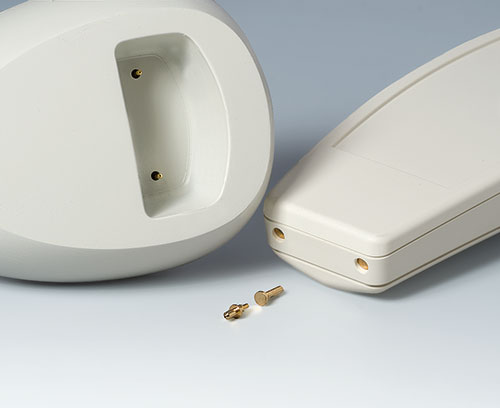

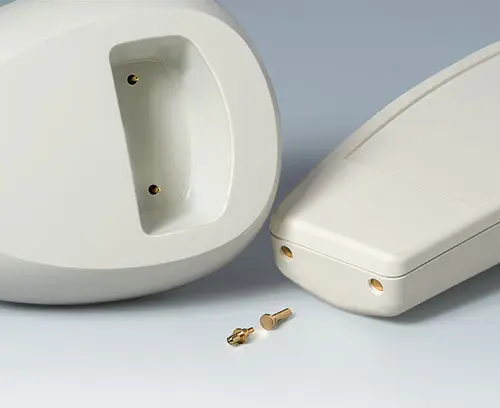

A9193030 Broche de contact

A9193030

Broche de contact Broche de contact, ronde avec bride plane pour la transmission du courant de charge. Alésage à cran nécessaire, ensuite autoserrage. Contact établi ensuite par brasage d'un fil torsadé dans l'alésage intérieur. Supporte une charge jusqu'à 15 A. Résistance de contact très faible.

Fourniture 1 broche de contact

Fermer

A9193030

Broche de contact doré
A9193032 Contact à ressort

A9193032

Contact à ressort Contact à ressort, rond avec pointe sphérique et embase pour la transmission du courant de charge. Alésage nécessaire, ensuite autoserrage. Contact établi ensuite par brasage d'une tresse sur la surface de la gaine rigide ou montage sur circuit imprimé. Supporte une charge jusqu'à 3 A. 1,5 mm de course, 0,3 N. Résistance de contact très faible.

Fourniture 1 contact à ressort

Fermer

A9193032

Contact à ressort
A9220029 Support, articulation à rotule

A9220029

Support, articulation à rotule Fixation autocollante ou par vis. Le socle peut être incliné au plan horizontal de 45° vers l’avant et vers l’arrière et tourné autour de son axe. Pour figer le réglage optimal, utiliser la vis intégrée. L’adaptateur pour le support (système 4 griffes) est nécessaire pour fixer l’appareil ; article séparé.

Fourniture 1 support, matériel de fixation

Fermer

A9220029

Support, articulation à rotule ABS (UL 94 HB)
noir
30x54x75mm
A9220039 Support, bicyclette

A9220039

Support, bicyclette Fixation par vis à une barre de 20 à 25 mm de diamètre. Avec deux éléments en caoutchouc pour une fixation optimale à la barre ou au guidon. L’adaptateur pour le support (système 4 griffes) est nécessaire pour fixer l’appareil ; article séparé.

Fourniture 1 support, 2 éléments en caoutchouc à placer en dessous, 1 clé à six pans creux

Fermer

A9220039

Support, bicyclette PC
noir
38x57x42mm
A9220049 Support, col de cygne avec ventouse

A9220049

Support, col de cygne avec ventouse L’appareil peut être tourné de 360° et est réglable sur le plan horizontal et vertical avec un angle d’inclinaison de 40° dans l’angle de vue. Un fil en aluminium particulièrement solide restreint nettement les vibrations et permet une charge supportée plus élevée. Le diamètre de la ventouse est de 70 mm. L’adaptateur pour le support (système 4 griffes) est nécessaire pour fixer l’appareil ; article séparé.

Fourniture 1 support

Fermer

A9220049

Support, col de cygne avec ventouse noir
190x70x70mm
A9220059 Support, fixation avec ventouse

A9220059

Support, fixation avec ventouse Plaque grille avec bras encliqueté au dos et ventouse intégrée de 70 mm de diamètre. Adhère sur toute surface lisse. Un mécanisme à ressort intégré et un nouveau type de levier de fixation font que la ventouse est entièrement à plat avant le montage. La position choisie peut être figée par vis. L’adaptateur pour le support (système 4 griffes) est nécessaire pour fixer l’appareil ; article séparé.

Fourniture 1 support

Fermer

A9220059

Support, fixation avec ventouse noir
133x70x70mm
B9100043 Dragonne, textile

B9100043

Dragonne, textile Sans fermeture rapide.

Fourniture 1 dragonne

Fermer

B9100043

Dragonne, textile noir
200mm
B9100063 Collier, textile

B9100063

Collier, textile Sans fermeture rapide.

Fourniture 1 collier

Fermer

B9100063

Collier, textile noir
860mm

Options de produit pour Smart-Case

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers prêts à l’encastrement, toutes modifications et finitions demandées comprises.
