Accessoires pour les boitiers
A9167029

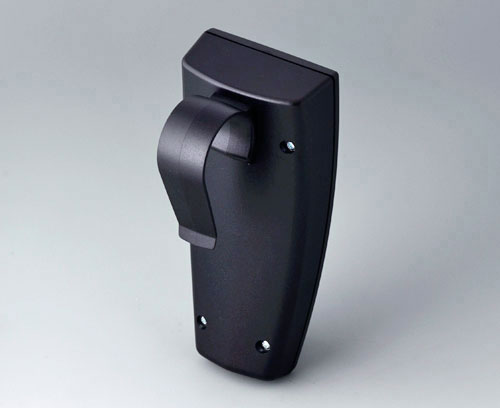

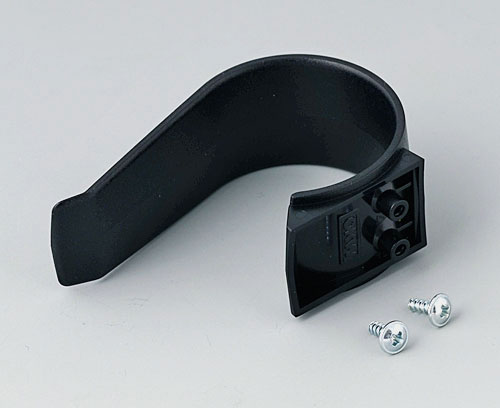

Étrier de retenue
Étrier de retenue pour la fixation vers des tubes : jusqu'à Ø 32 mm et des suspensions correspondantes. Pour la fixation il est nécessaire de fraiser ou percer les centrages prévus dans la partie inférieure.
Fourniture1 étrier de retenue, jeu de montage
Plan 2D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour A9167029
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
A9066109
SMART-CASE M, Vers. I
Boitier ergonomique en deux parties avec zone d´encliquetage en face avant et fixation par vis au centre. Possibilité de fixation pour circuits imprimés dans les parties supérieures et inférieures. Support intégré pour 2 piles rondes R03 1,5 V.
Version Partie supérieure sans partie en creux
Fourniture Partie supérieure et inférieure, avec 1 vis autotaraudeuse
A9066109
SMART-CASE M, Vers. IProduit ajouté à votre panier
noir RAL 9005
96x47x24mm
A9066119
SMART-CASE M, Vers. II
Boitier ergonomique en deux parties avec zone d´encliquetage en face avant et fixation par vis au centre, avec surface en creux par ex. pour claviers à membrane souple. Fixation pour circuits imprimés dans les parties supérieures et inférieures. Support intégré pour 2 piles rondes R03 1,5 V.
Version Partie supérieure avec partie en creux
Fourniture Partie supérieure et inférieure, avec 1 vis autotaraudeuse
A9066119
SMART-CASE M, Vers. IIProduit ajouté à votre panier
noir RAL 9005
96x47x24mm
A9066129
SMART-CASE M, Vers. III
Boitier en trois parties avec passe-câble. Passe-câble simplément à insérer, pour câble rond. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.
Version Sans logement piles, partie inférieure avec passe-câble (5 - 5.9 mm)
Fourniture Partie supérieure et inférieure, passe-câble, jeu de montage
A9066129
SMART-CASE M, Vers. IIIProduit ajouté à votre panier
noir RAL 9005
96x47x24mm
A9066139
SMART-CASE M, Vers. IV
Boitier en trois parties avec passe-câble. Passe-câble simplément à insérer, pour câble rond. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.
Version Sans logement piles, partie inférieure avec passe-câble (4,2 - 5 mm)
Fourniture Partie supérieure et inférieure, passe-câble, jeu de montage
A9066139
SMART-CASE M, Vers. IVProduit ajouté à votre panier
noir RAL 9005
96x47x24mm
A9066149
SMART-CASE M, Vers. V
Boitier en trois parties avec passe-câble. Passe-câble simplément à insérer, pour câble rond. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.
Version Sans logement piles, partie inférieure avec passe-câble (3.4 - 4.2 mm)
Fourniture Partie supérieure et inférieure, passe-câble, jeu de montage
A9066149
SMART-CASE M, Vers. VProduit ajouté à votre panier
noir RAL 9005
96x47x24mm
A9066209
SMART-CASE M, Vers. I
Boitier ergonomique en deux parties, avec zone d´encliquetage en face avant et fixation par vis au centre. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure. Pour obtenir un effet optimal pour des applications à infrarouge la face avant est polie et reculée. Support intégré pour deux piles rondes R03 1,5 V.
Version Partie supérieure sans partie en creux
Fourniture Partie supérieure et inférieure, avec 1 vis autotaraudeuse
A9066209
SMART-CASE M, Vers. IProduit ajouté à votre panier
noir RAL 9005
96x47x24mm
A9066219
SMART-CASE M, Vers. II
Boitier ergonomique en deux parties, avec zone d´encliquetage en face avant et fixation par vis au centre. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure. Pour obtenir un effet optimal pour des applications à infrarouge la face avant est polie et reculée. Support intégré pour 2 piles rondes R03 1,5 V.
Version Partie supérieure avec partie en creux
Fourniture Partie supérieure et inférieure, avec 1 vis autotaraudeuse
A9066219
SMART-CASE M, Vers. IIProduit ajouté à votre panier
noir RAL 9005
96x47x24mm
A9066319
SMART-CASE M, Vers. VI
Boitier ergonomique en deux parties avec zone d´encliquetage en face avant et fixation par vis au centre, avec surface en creux par ex. pour claviers à membrane souple. Fixation pour circuits imprimés dans les parties supérieures et inférieures.
Version Partie supérieure avec partie en creux
Fourniture Partie supérieure et inférieure, avec 1 vis autotaraudeuse
A9066319
SMART-CASE M, Vers. VIProduit ajouté à votre panier
noir RAL 9005
96x47x24mm
A9066329
SMART-CASE M, Vers. III
Boitier en trois parties avec passe-câble. Passe-câble simplément à insérer, pour câble rond. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.
Version Sans logement piles, partie inférieure avec passe-câble (5 - 5,9 mm)
Fourniture Partie supérieure et inférieure, passe-câble, jeu de montage
A9066329
SMART-CASE M, Vers. IIIProduit ajouté à votre panier
noir RAL 9005
96x47x24mm
A9066339
SMART-CASE M, Vers. IV
Boitier en trois parties avec passe-câble. Passe-câble simplément à insérer, pour câble rond. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.
Version Sans logement piles, partie inférieure avec passe-câble (4,2 - 5 mm)
Fourniture Partie supérieure et inférieure, passe-câble, jeu de montage
A9066339
SMART-CASE M, Vers. IVProduit ajouté à votre panier
noir RAL 9005
96x47x24mm
A9066349
SMART-CASE M, Vers. V
Boitier en trois parties avec passe-câble. Passe-câble simplément à insérer, pour câble rond. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.
Version Sans logement piles, partie inférieure avec passe-câble (3,4 - 4,2 mm)
Fourniture Partie supérieure et inférieure, passe-câble, jeu de montage
A9066349
SMART-CASE M, Vers. VProduit ajouté à votre panier
noir RAL 9005
96x47x24mm
A9066419
SMART-CASE M, Vers. VI
Boitier ergonomique en deux parties, avec zone d´encliquetage en face avant et fixation par vis au centre. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure. Pour obtenir un effet optimal pour des applications à infrarouge la face avant est polie et reculée.
Version Partie supérieure avec partie en creux
Fourniture Partie supérieure et inférieure, avec 1 vis autotaraudeuse
A9066419
SMART-CASE M, Vers. VIProduit ajouté à votre panier
noir RAL 9005
96x47x24mm
A9067109
SMART-CASE L, Vers. I
Boitier en trois parties avec fixation par vis. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.
Version Avec logement piles pour 2 piles rondes 1,5 V (AA) ou pour 1 pile plate 9 V (PP3)
Fourniture Partie supérieure et inférieure, couvercle du logement piles, jeu de montage
A9067109
SMART-CASE L, Vers. IProduit ajouté à votre panier
noir RAL 9005
140x62,7x30,5mm
A9067119
SMART-CASE L, Vers. II
Boitier en deux parties avec fixation par vis sans logement piles. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.
Version Sans logement piles
Fourniture Partie supérieure et inférieure, jeu de montage
A9067119
SMART-CASE L, Vers. IIProduit ajouté à votre panier
noir RAL 9005
140x62,7x30,5mm
,
A9067129
SMART-CASE L, Vers. III
Boitier en trois parties avec passe-câble. Passe-câble simplément à insérer, pour câble rond. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.
Version Sans logement piles, partie inférieure avec passe-câble (5 - 5,9 mm)
Fourniture Partie supérieure et inférieure, passe-câble, jeu de montage
A9067129
SMART-CASE L, Vers. IIIProduit ajouté à votre panier
noir RAL 9005
140x62,7x30,5mm
,
A9067139
SMART-CASE L, Vers. IV
Boitier en trois parties avec passe-câble. Passe-câble simplément à insérer, pour câble rond. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.
Version Sans logement piles, partie inférieure avec passe-câble (4,2 - 5 mm)
Fourniture Partie supérieure et inférieure, passe-câble, jeu de montage
A9067139
SMART-CASE L, Vers. IVProduit ajouté à votre panier
noir RAL 9005
140x62,7x30,5mm
,
A9067149
SMART-CASE L, Vers. V
Boitier en trois parties avec passe-câble. Passe-câble simplément à insérer, pour câble rond. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.
Version Sans logement piles, partie inférieure avec passe-câble (3,4 - 4,2 mm)
Fourniture Partie supérieure et inférieure, passe-câble, jeu de montage
A9067149
SMART-CASE L, Vers. VProduit ajouté à votre panier
noir RAL 9005
140x62,7x30,5mm
,
A9067209
SMART-CASE L, Vers. I
Boitier en trois parties avec fixation par vis. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure. Pour obtenir un effet optimal pour des applications à infrarouge la face avant est polie et reculée.
Version Avec logement piles pour 2 piles rondes 1,5 V (AA) ou pour 1 pile plate 9 V (PP3)
Fourniture Partie supérieure et inférieure, couvercle du logement piles, jeu de montage
A9067209
SMART-CASE L, Vers. IProduit ajouté à votre panier
noir RAL 9005
140x62,7x30,5mm
A9067219
SMART-CASE L, Vers. II
Boitier en deux parties avec fixation par vis sans logement piles. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure. Pour obtenir un effet optimal pour des applications à infrarouge la face avant est polie et reculée.
Version Sans logement piles
Fourniture Partie supérieure et inférieure, jeu de montage
A9067219
SMART-CASE L, Vers. IIProduit ajouté à votre panier
noir RAL 9005
140x62,7x30,5mm
,
A9067329
SMART-CASE L, Vers. III
Boitier en trois parties avec passe-câble. Passe-câble simplément à insérer, pour câble rond. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.
Version Sans logement piles, partie inférieure avec passe-câble (5 - 5,9 mm)
Fourniture Partie supérieure et inférieure, passe-câble, jeu de montage
A9067329
SMART-CASE L, Vers. IIIProduit ajouté à votre panier
noir RAL 9005
140x62,7x30,5mm
,
A9067339
SMART-CASE L, Vers. IV
Boitier en trois parties avec passe-câble. Passe-câble simplément à insérer, pour câble rond. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.
Version Sans logement piles, partie inférieure avec passe-câble (4,2 - 5 mm)
Fourniture Partie supérieure et inférieure, passe-câble, jeu de montage
A9067339
SMART-CASE L, Vers. IVProduit ajouté à votre panier
noir RAL 9005
140x62,7x30,5mm
,
A9067349
SMART-CASE L, Vers. V
Boitier en trois parties avec passe-câble. Passe-câble simplément à insérer, pour câble rond. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.
Version Sans logement piles, partie inférieure avec passe-câble (3,4 - 4,2 mm)
Fourniture Partie supérieure et inférieure, passe-câble, jeu de montage.
A9067349
SMART-CASE L, Vers. VProduit ajouté à votre panier
noir RAL 9005
140x62,7x30,5mm
,
A9068109
SMART-CASE XL, Vers. I
Boitier en trois parties avec fixation par vis. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.
Version Avec logement piles pour 2 piles rondes 1,5 V (AA) ou pour 1 pile plate 9 V (PP3)
Fourniture Partie supérieure et inférieure, couvercle du logement piles, jeu de montage
A9068109
SMART-CASE XL, Vers. IProduit ajouté à votre panier
noir RAL 9005
168x74,4x35,4mm
A9068119
SMART-CASE XL, Vers. II
Boitier en deux parties avec fixation par vis sans logement piles. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.
Version Sans logement piles
Fourniture Partie supérieure et inférieure, jeu de montage
A9068119
SMART-CASE XL, Vers. IIProduit ajouté à votre panier
noir RAL 9005
168x74,4x35,4mm
,
A9068129
SMART-CASE XL, Vers. III
Boitier en trois parties avec passe-câble. Passe-câble simplément à insérer, pour câble rond. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.
Version Sans logement piles, partie inférieure avec passe-câble (5 - 5,9 mm)
Fourniture Partie supérieure et inférieure, passe-câble, jeu de montage
A9068129
SMART-CASE XL, Vers. IIIProduit ajouté à votre panier
noir RAL 9005
168x74,4x35,4mm
,
A9068139
SMART-CASE XL, Vers. IV
Boitier en trois parties avec passe-câble. Passe-câble simplément à insérer, pour câble rond. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.
Version Sans logement piles, partie inférieure avec passe-câble (4,2 - 5 mm)
Fourniture Partie supérieure et inférieure, passe-câble, jeu de montage
A9068139
SMART-CASE XL, Vers. IVProduit ajouté à votre panier
noir RAL 9005
168x74,4x35,4mm
,
A9068149
SMART-CASE XL, Vers. V
Boitier en trois parties avec passe-câble. Passe-câble simplément à insérer, pour câble rond. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.
Version Sans logement piles, partie inférieure avec passe-câble (3,4 - 4,2 mm)
Fourniture Partie supérieure et inférieure, passe-câble, jeu de montage
A9068149
SMART-CASE XL, Vers. VProduit ajouté à votre panier
noir RAL 9005
168x74,4x35,4mm
,
A9068209
SMART-CASE XL, Vers. I
Boitier en trois parties avec fixation par vis. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure. Pour obtenir un effet optimal pour des applications à infrarouge la face avant est polie et reculée.
Version Avec logement piles pour 2 piles rondes 1,5 V (AA) ou pour 1 pile plate 9 V (PP3)
Fourniture Partie supérieure et inférieure, couvercle du logement piles, jeu de montage
A9068209
SMART-CASE XL, Vers. IProduit ajouté à votre panier
noir RAL 9005
168x74,4x35,4mm
A9068219
SMART-CASE XL, Vers. II
Boitier en deux parties avec fixation par vis sans logement piles. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure. Pour obtenir un effet optimal pour des applications à infrarouge la face avant est polie et reculée.
Version Sans logement piles
Fourniture Partie supérieure et inférieure, jeu de montage
A9068219
SMART-CASE XL, Vers. IIProduit ajouté à votre panier
noir RAL 9005
168x74,4x35,4mm
,
A9068329
SMART-CASE XL, Vers. III
Boitier en trois parties avec passe-câble. Passe-câble simplément à insérer, pour câble rond. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.
Version Sans logement piles, partie inférieure avec passe-câble (5 - 5,9 mm)
Fourniture Partie supérieure et inférieure, passe-câble, jeu de montage
A9068329
SMART-CASE XL, Vers. IIIProduit ajouté à votre panier
noir RAL 9005
168x74,4x35,4mm
,
A9068339
SMART-CASE XL, Vers. IV
Boitier en trois parties avec passe-câble. Passe-câble simplément à insérer, pour câble rond. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.
Version Sans logement piles, partie inférieure avec passe-câble (4,2 - 5 mm)
Fourniture Partie supérieure et inférieure, passe-câble, jeu de montage
A9068339
SMART-CASE XL, Vers. IVProduit ajouté à votre panier
noir RAL 9005
168x74,4x35,4mm
,
A9068349
SMART-CASE XL, Vers. V
Boitier en trois parties avec passe-câble. Passe-câble simplément à insérer, pour câble rond. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.
Version Sans logement piles, partie inférieure avec passe-câble (3,4 - 4,2 mm)
Fourniture Partie supérieure et inférieure, passe-câble, jeu de montage
A9068349
SMART-CASE XL, Vers. VProduit ajouté à votre panier
noir RAL 9005
168x74,4x35,4mm
,
B2823109
CONNECT S
Boitier de base en deux parties, avec coquille de boitier convexe et aplanie. Zone en creux pour protéger le clavier à membrane la feuille décorative ou l’étiquette. Les deux extrémités ouvertes. Elles peuvent recevoir au choix des éléments d’extrémité ou des kits passe-câbles. (accessoires). Quatre bossages de fixation pour un circuit imprimé dans la coquille aplanie. Boitier en plastique entièrement emboîtable.
Fourniture 1 coquille de boitier convexe et 1 coquille de boitier aplanie avec zone en creux
B2823109
CONNECT SProduit ajouté à votre panier
noir RAL 9005
90x42x22mm
B2824109
CONNECT S
Boitier de base en deux parties, avec coquille de boitier convexe et aplanie. Zone en creux pour protéger le clavier à membrane la feuille décorative ou l’étiquette. Les deux extrémités ouvertes. Elles peuvent recevoir au choix des éléments d’extrémité ou des kits passe-câbles. (accessoires). Quatre bossages de fixation pour un circuit imprimé dans la coquille aplanie. Boitier en plastique entièrement emboîtable.
Fourniture 1 coquille de boitier convexe et 1 coquille de boitier aplanie avec zone en creux
B2824109
CONNECT SProduit ajouté à votre panier
noir RAL 9005
120x42x22mm
B2833109
CONNECT M
Boitier de base en deux parties, avec coquille de boitier convexe et aplanie. Zone en creux pour protéger le clavier à membrane la feuille décorative ou l’étiquette. Les deux extrémités ouvertes. Elles peuvent recevoir au choix des éléments d’extrémité ou des kits passe-câbles. (accessoires). Quatre bossages de fixation pour un circuit imprimé dans la coquille aplanie. Boitier en plastique entièrement emboîtable.
Fourniture 1 coquille de boitier convexe et 1 coquille de boitier aplanie avec zone en creux
B2833109
CONNECT MProduit ajouté à votre panier
noir RAL 9005
116x54x22mm
B2834109
CONNECT M
Boitier de base en deux parties, avec coquille de boitier convexe et aplanie. Zone en creux pour protéger le clavier à membrane la feuille décorative ou l’étiquette. Les deux extrémités ouvertes. Elles peuvent recevoir au choix des éléments d’extrémité ou des kits passe-câbles. (accessoires). Quatre bossages de fixation pour un circuit imprimé dans la coquille aplanie. Boitier en plastique entièrement emboîtable.
Fourniture 1 coquille de boitier convexe et 1 coquille de boitier aplanie avec zone en creux
B2834109
CONNECT MProduit ajouté à votre panier
noir RAL 9005
156x54x22mm
Options de produit pour A9167029
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
- Données techniques
-
Plans 2D et 3D
- Données d'achat
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 248 KB
- Fichier AutoCAD DWG 471 KB
- Fichier AutoCAD DXF 1 197 KB
Poids/1 pc
7 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
39269097
Pays d'origine
Allemagne
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour A9167029 et transmettez-nous votre demande de devis.
