A9066209

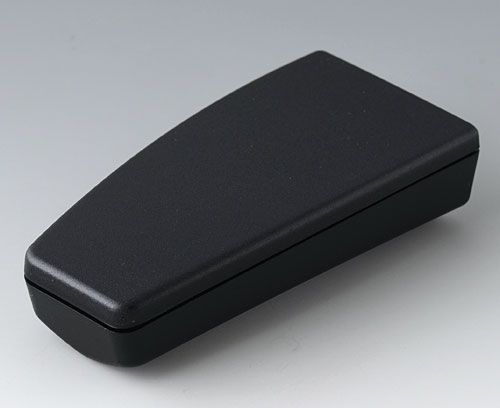

SMART-CASE M, Vers. I

Boitier ergonomique en deux parties, avec zone d´encliquetage en face avant et fixation par vis au centre. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure. Pour obtenir un effet optimal pour des applications à infrarouge la face avant est polie et reculée. Support intégré pour deux piles rondes R03 1,5 V.

Version

Partie supérieure sans partie en creux

Fourniture

Partie supérieure et inférieure, avec 1 vis autotaraudeuse

  • Composants/Accessoires
  • Options de produit

Accessoires "piles"

AltText

A9166001

Contacts à fiches, 2 x AAA Pour contacter les piles.

Fourniture 4 contacts simples

Fermer

A9166001

Contacts à fiches, 2 x AAA
Produit ajouté à votre panier
Acier
étamé
AltText

A9166002

Ressorts de contact, 2 x AAA En cominaison avec des ressorts de contacts A9166001 il est possible d'utilliser un contact de pontage et pour cette raison une intallation en série, aussi.

Fourniture 1 ressorts de contact

Fermer

A9166002

Ressorts de contact, 2 x AAA
Produit ajouté à votre panier
Acier
étamé
AltText

A9166003

Support de pile, 2 x AAA Le support à piles perment une très bonne tenue des 2 piles rondes R03 1,5 V (AAA) et assure par conséquent une fixation sûre de l'alimantation en courant interne.

Fourniture 1 support à piles, 1 vis autotaraudeuse

Fermer

A9166003

Support de pile, 2 x AAA
Produit ajouté à votre panier
PA 6 (UL 94 HB)
noir RAL 9005

Accessoires "socle"

AltText

A9166004

Jeu de décharge de traction Pour la décharge de traction des applications fixées par câble. Montage du boitier ou socle.

Fourniture 2 bagues à décharge de traction, 2 vis auto-taraudées

Fermer

A9166004

Jeu de décharge de traction
Produit ajouté à votre panier
PA 6
volcan
AltText

A9166039

Socle M Socle servant de base attractif, pour le rangement pratique du boitier SMART-CASE M avec alimentation en courant interne. Établissement du contact possible avec des broches de contact et des contacts à ressort pour le chargement automatique des accus (article séparé, alésage nécessaire, centrages préformés prévus).Bossages pour la fixation des circuits imprimés et la décharge de traction à l'arrière.

Fourniture Partie inférieure et supérieure, pieds en caoutchouc et jeu de montage

Fermer

A9166039

Socle M
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
AltText

A9193032

Contact à ressort Contact à ressort, rond avec pointe sphérique et embase pour la transmission du courant de charge. Alésage nécessaire, ensuite autoserrage. Contact établi ensuite par brasage d'une tresse sur la surface de la gaine rigide ou montage sur circuit imprimé. Supporte une charge jusqu'à 3 A. 1,5 mm de course, 0,3 N. Résistance de contact très faible.

Fourniture 1 contact à ressort

Fermer

A9193032

Contact à ressort
Produit ajouté à votre panier

Accessoires "muraux/support"

AltText

A9166005

Pellicule adhésive M Pour montage auto-adhésif des supports. Pellicule adhésive double face avec support mousse.

Fourniture 1 pce

Fermer

A9166005

Pellicule adhésive M
Produit ajouté à votre panier
AltText

A9166309

Support M Porte-outil spécial pour SMART-CASE M pour garder des télécommandes avec câbles ou sans fil. Fixation au mur ou sur autres surfaces par des vis commerciales avec diamètre de la tête de 5,3 - 8,2 mm. Le contour à l'arrière facilite aussi la réception du SMART-CASE M avec clip.

Fourniture 1 support

Fermer

A9166309

Support M
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005
AltText

A9167029

Étrier de retenue Étrier de retenue pour la fixation vers des tubes : jusqu'à Ø 32 mm et des suspensions correspondantes. Pour la fixation il est nécessaire de fraiser ou percer les centrages prévus dans la partie inférieure.

Fourniture 1 étrier de retenue, jeu de montage

Fermer

A9167029

Étrier de retenue
Produit ajouté à votre panier
PA 6 (UL 94 HB)
noir RAL 9005

Accessoires "porter"

AltText

A9100001

Anneau Utilisation universelle. Pour enfiler les passe-dragonnes par exemple. Montage facile avec crochet à cliquet. Diamètre interne de l’anneau 2,5 mm, épaisseur max. de la paroi 3 mm, diamètre nécessaire pour l’alésage du logement 4 mm.

Fourniture 1 anneau

Fermer

A9100001

Anneau
Produit ajouté à votre panier
PA 6
volcan
AltText

A9167019

Clip de poche Construction : clip spécial pour SMART-CASE M, L et XL. Pour la fixation il est nécessaire de fraiser ou percer les centrages prévus dans la partie inférieure.

Fourniture 1 clip de poche, jeu de montage

Fermer

A9167019

Clip de poche
Produit ajouté à votre panier
PA 6 (UL 94 HB)
noir RAL 9005

Accessoires "vis"

AltText

A0304031

Vis Autotaraudeuses 2,2 x 5 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0304031

Vis Autotaraudeuses 2,2 x 5 mm (PZ1)
Produit ajouté à votre panier

Accessoires

AltText

A9193030

Broche de contact Broche de contact, ronde avec bride plane pour la transmission du courant de charge. Alésage à cran nécessaire, ensuite autoserrage. Contact établi ensuite par brasage d'un fil torsadé dans l'alésage intérieur. Supporte une charge jusqu'à 15 A. Résistance de contact très faible.

Fourniture 1 broche de contact

Fermer

A9193030

Broche de contact
Produit ajouté à votre panier
doré

Options de produit pour A9066209

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Degré de protection
Couleur
noir RAL 9005
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
96 mm
Largeur
47 mm
Hauteur
24 mm
Long. circuit imprimé,
partie inférieure
28 mm
Larg. circuit imprimé,
partie inférieure
38 mm
Long. circuit imprimé,
partie supérieure
61 mm
Long. circuit imprimé,
partie supérieure
40 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
35 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
