A9066219

SMART-CASE M, Vers. II

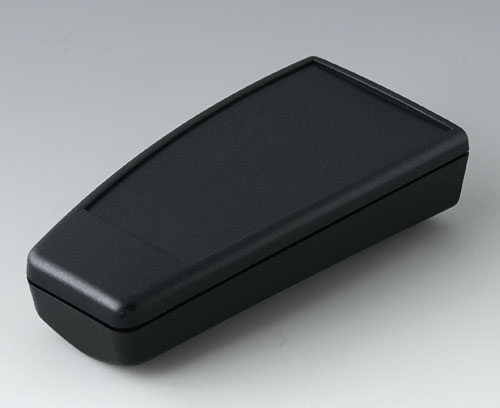

Boitier ergonomique en deux parties, avec zone d´encliquetage en face avant et fixation par vis au centre. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure. Pour obtenir un effet optimal pour des applications à infrarouge la face avant est polie et reculée. Support intégré pour 2 piles rondes R03 1,5 V.

Version

Partie supérieure avec partie en creux

Fourniture

Partie supérieure et inférieure, avec 1 vis autotaraudeuse

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour A9066219

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Accessoires "piles"

A9166001 Contacts à fiches, 2 x AAA

A9166001

Contacts à fiches, 2 x AAA Pour contacter les piles.

Fourniture 4 contacts simples

A9166001

Contacts à fiches, 2 x AAA
Produit ajouté à votre panier

étamé
A9166002 Ressorts de contact, 2 x AAA

A9166002

Ressorts de contact, 2 x AAA En cominaison avec des ressorts de contacts A9166001 il est possible d'utilliser un contact de pontage et pour cette raison une intallation en série, aussi.

Fourniture 1 ressorts de contact

A9166002

Ressorts de contact, 2 x AAA
Produit ajouté à votre panier

étamé
A9166003 Support de pile, 2 x AAA

A9166003

Support de pile, 2 x AAA Le support à piles perment une très bonne tenue des 2 piles rondes R03 1,5 V (AAA) et assure par conséquent une fixation sûre de l'alimantation en courant interne.

Fourniture 1 support à piles, 1 vis autotaraudeuse

A9166003

Support de pile, 2 x AAA
Produit ajouté à votre panier

noir RAL 9005

Accessoires "socle"

A9166004 Jeu de décharge de traction

A9166004

Jeu de décharge de traction Pour la décharge de traction des applications fixées par câble. Montage du boitier ou socle.

Fourniture 2 bagues à décharge de traction, 2 vis auto-taraudées

A9166004

Jeu de décharge de traction
Produit ajouté à votre panier

volcan
A9166039 Socle M

A9166039

Socle M Socle servant de base attractif, pour le rangement pratique du boitier SMART-CASE M avec alimentation en courant interne. Établissement du contact possible avec des broches de contact et des contacts à ressort pour le chargement automatique des accus (article séparé, alésage nécessaire, centrages préformés prévus).Bossages pour la fixation des circuits imprimés et la décharge de traction à l'arrière.

Fourniture Partie inférieure et supérieure, pieds en caoutchouc et jeu de montage

A9166039

Socle M
Produit ajouté à votre panier

noir RAL 9005
A9193032 Contact à ressort

A9193032

Contact à ressort Contact à ressort, rond avec pointe sphérique et embase pour la transmission du courant de charge. Alésage nécessaire, ensuite autoserrage. Contact établi ensuite par brasage d'une tresse sur la surface de la gaine rigide ou montage sur circuit imprimé. Supporte une charge jusqu'à 3 A. 1,5 mm de course, 0,3 N. Résistance de contact très faible.

Fourniture 1 contact à ressort

A9193032

Contact à ressort
Produit ajouté à votre panier

Accessoires "muraux/support"

A9166005 Pellicule adhésive M

A9166005

Pellicule adhésive M Pour montage auto-adhésif des supports. Pellicule adhésive double face avec support mousse.

Fourniture 1 pce

A9166005

Pellicule adhésive M
Produit ajouté à votre panier
A9166309 Support M

A9166309

Support M Porte-outil spécial pour SMART-CASE M pour garder des télécommandes avec câbles ou sans fil. Fixation au mur ou sur autres surfaces par des vis commerciales avec diamètre de la tête de 5,3 - 8,2 mm. Le contour à l'arrière facilite aussi la réception du SMART-CASE M avec clip.

Fourniture 1 support

A9166309

Support M
Produit ajouté à votre panier

noir RAL 9005
A9167029 Étrier de retenue

A9167029

Étrier de retenue Étrier de retenue pour la fixation vers des tubes : jusqu'à Ø 32 mm et des suspensions correspondantes. Pour la fixation il est nécessaire de fraiser ou percer les centrages prévus dans la partie inférieure.

Fourniture 1 étrier de retenue, jeu de montage

A9167029

Étrier de retenue
Produit ajouté à votre panier

noir RAL 9005

Accessoires "porter"

A9100001 Anneau

A9100001

Anneau Utilisation universelle. Pour enfiler les passe-dragonnes par exemple. Montage facile avec crochet à cliquet. Diamètre interne de l’anneau 2,5 mm, épaisseur max. de la paroi 3 mm, diamètre nécessaire pour l’alésage du logement 4 mm.

Fourniture 1 anneau

A9100001

Anneau
Produit ajouté à votre panier

volcan
A9167019 Clip de poche

A9167019

Clip de poche Construction : clip spécial pour SMART-CASE M, L et XL. Pour la fixation il est nécessaire de fraiser ou percer les centrages prévus dans la partie inférieure.

Fourniture 1 clip de poche, jeu de montage

A9167019

Clip de poche
Produit ajouté à votre panier

noir RAL 9005

Accessoires "vis"

A0304031 Vis Autotaraudeuses 2,2 x 5 mm (PZ1)

A0304031

Vis Autotaraudeuses 2,2 x 5 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

A0304031

Vis Autotaraudeuses 2,2 x 5 mm (PZ1)
Produit ajouté à votre panier

Accessoires

A9193030 Broche de contact

A9193030

Broche de contact Broche de contact, ronde avec bride plane pour la transmission du courant de charge. Alésage à cran nécessaire, ensuite autoserrage. Contact établi ensuite par brasage d'un fil torsadé dans l'alésage intérieur. Supporte une charge jusqu'à 15 A. Résistance de contact très faible.

Fourniture 1 broche de contact

A9193030

Broche de contact
Produit ajouté à votre panier
doré

Options de produit pour A9066219

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

Matériau

Degré de protection
Couleur
noir RAL 9005
Standards
conforme RoHS
conforme REACH
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
96 mm
Largeur
47 mm
Hauteur
24 mm
Long. circuit imprimé,
partie inférieure
28 mm
Larg. circuit imprimé,
partie inférieure
38 mm
Long. circuit imprimé,
partie supérieure
61 mm
Long. circuit imprimé,
partie supérieure
40 mm
Longueur clavier
74,6 mm
Largeur clavier
40,3 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Poids/1 pc
35 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne

Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour A9066219 et transmettez-nous votre demande de devis.
