Accessoires pour les boitiers
A9166037

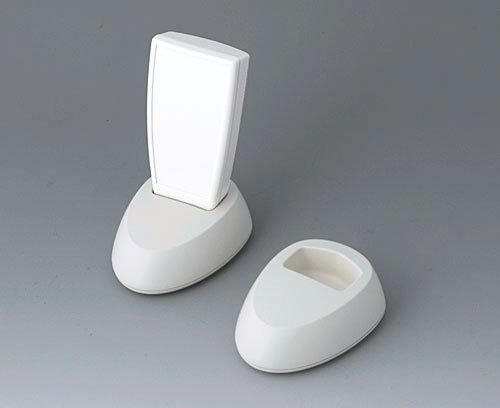

Socle M
Socle servant de base attractif, pour le rangement pratique du boitier SMART-CASE M avec alimentation en courant interne. Établissement du contact possible avec des broches de contact et des contacts à ressort pour le chargement automatique des accus (article séparé, alésage nécessaire, centrages préformés prévus).Bossages pour la fixation des circuits imprimés et la décharge de traction à l'arrière.
FourniturePartie inférieure et supérieure, pieds en caoutchouc et jeu de montage
Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour A9166037
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
Composants du système pour compléter
A9066107
SMART-CASE M, Vers. I
Boitier ergonomique en deux parties avec zone d´encliquetage en face avant et fixation par vis au centre. Possibilité de fixation pour circuits imprimés dans les parties supérieures et inférieures. Support intégré pour 2 piles rondes R03 1,5 V.
Version Partie supérieure sans partie en creux
Fourniture Partie supérieure et inférieure, avec 1 vis autotaraudeuse
A9066107
SMART-CASE M, Vers. IProduit ajouté à votre panier
gris blanc RAL 9002
96x47x24mm
A9066117
SMART-CASE M, Vers. II
Boitier ergonomique en deux parties avec zone d´encliquetage en face avant et fixation par vis au centre, avec surface en creux par ex. pour claviers à membrane souple. Fixation pour circuits imprimés dans les parties supérieures et inférieures. Support intégré pour 2 piles rondes R03 1,5 V.
Version Partie supérieure avec partie en creux
Fourniture Partie supérieure et inférieure, avec 1 vis autotaraudeuse
A9066117
SMART-CASE M, Vers. IIProduit ajouté à votre panier
gris blanc RAL 9002
96x47x24mm
A9066317
SMART-CASE M, Vers. VI
Boitier ergonomique en deux parties avec zone d´encliquetage en face avant et fixation par vis au centre, avec surface en creux par ex. pour claviers à membrane souple. Fixation pour circuits imprimés dans les parties supérieures et inférieures.
Version Partie supérieure avec partie en creux
Fourniture Partie supérieure et inférieure, avec 1 vis autotaraudeuse
A9066317
SMART-CASE M, Vers. VIProduit ajouté à votre panier
gris blanc RAL 9002
96x47x24mm
Accessoires
A9166004
Jeu de décharge de traction
Pour la décharge de traction des applications fixées par câble. Montage du boitier ou socle.
Fourniture 2 bagues à décharge de traction, 2 vis auto-taraudées
A9166004
Jeu de décharge de tractionProduit ajouté à votre panier
volcan
A9193032
Contact à ressort
Contact à ressort, rond avec pointe sphérique et embase pour la transmission du courant de charge. Alésage nécessaire, ensuite autoserrage. Contact établi ensuite par brasage d'une tresse sur la surface de la gaine rigide ou montage sur circuit imprimé. Supporte une charge jusqu'à 3 A. 1,5 mm de course, 0,3 N. Résistance de contact très faible.
Fourniture 1 contact à ressort
A9193032
Contact à ressortProduit ajouté à votre panier
Options de produit pour A9166037
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
- Données techniques
-
Plans 2D et 3D
- Données d'achat
Long. circuit imprimé,
partie inférieure
partie inférieure
75 mm
Larg. circuit imprimé,
partie inférieure
partie inférieure
52 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 208 KB
- Fichier AutoCAD DWG 460 KB
- Fichier AutoCAD DXF 1 149 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 2 751 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 0001195A.x_t 3 471 KB
- 0001195A.STEP 6 839 KB
- 0001195A.SAT 11 155 KB
Poids/1 pc
40 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
39269097
Pays d'origine
Allemagne
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour A9166037 et transmettez-nous votre demande de devis.
