A9066107

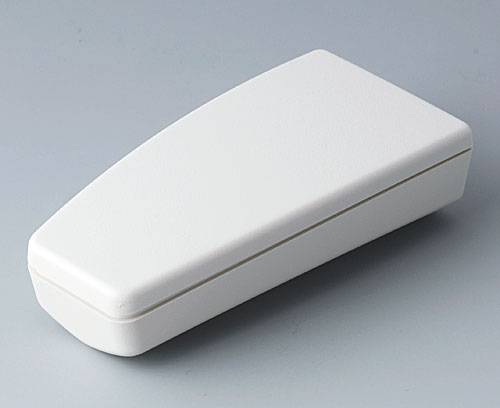

SMART-CASE M, Vers. I
Boitier ergonomique en deux parties avec zone d´encliquetage en face avant et fixation par vis au centre. Possibilité de fixation pour circuits imprimés dans les parties supérieures et inférieures. Support intégré pour 2 piles rondes R03 1,5 V.
VersionPartie supérieure sans partie en creux
FourniturePartie supérieure et inférieure, avec 1 vis autotaraudeuse
Plan 2D PDF
Vue 3D PDF
Générer ma fiche technique PDF
Générer votre fiche technique PDF pour A9066107
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Fermer
Accessoires "piles"
A9166001
Contacts à fiches, 2 x AAAProduit ajouté à votre panier
étamé
A9166002
Ressorts de contact, 2 x AAA
En cominaison avec des ressorts de contacts A9166001 il est possible d'utilliser un contact de pontage et pour cette raison une intallation en série, aussi.
Fourniture 1 ressorts de contact
FermerA9166002
Ressorts de contact, 2 x AAAProduit ajouté à votre panier
étamé
A9166003
Support de pile, 2 x AAA
Le support à piles perment une très bonne tenue des 2 piles rondes R03 1,5 V (AAA) et assure par conséquent une fixation sûre de l'alimantation en courant interne.
Fourniture 1 support à piles, 1 vis autotaraudeuse
FermerA9166003
Support de pile, 2 x AAAProduit ajouté à votre panier
noir RAL 9005
Accessoires "socle"
A9166004
Jeu de décharge de traction
Pour la décharge de traction des applications fixées par câble. Montage du boitier ou socle.
Fourniture 2 bagues à décharge de traction, 2 vis auto-taraudées
FermerA9166004
Jeu de décharge de tractionProduit ajouté à votre panier
volcan
A9166037
Socle M
Socle servant de base attractif, pour le rangement pratique du boitier SMART-CASE M avec alimentation en courant interne. Établissement du contact possible avec des broches de contact et des contacts à ressort pour le chargement automatique des accus (article séparé, alésage nécessaire, centrages préformés prévus).Bossages pour la fixation des circuits imprimés et la décharge de traction à l'arrière.
Fourniture Partie inférieure et supérieure, pieds en caoutchouc et jeu de montage
FermerA9166037
Socle MProduit ajouté à votre panier
gris blanc RAL 9002
A9193032
Contact à ressort
Contact à ressort, rond avec pointe sphérique et embase pour la transmission du courant de charge. Alésage nécessaire, ensuite autoserrage. Contact établi ensuite par brasage d'une tresse sur la surface de la gaine rigide ou montage sur circuit imprimé. Supporte une charge jusqu'à 3 A. 1,5 mm de course, 0,3 N. Résistance de contact très faible.
Fourniture 1 contact à ressort
FermerA9193032
Contact à ressortProduit ajouté à votre panier
Accessoires "muraux/support"
A9166005

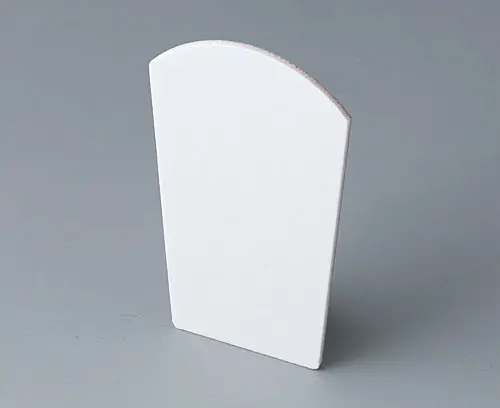

Pellicule adhésive M
Pour montage auto-adhésif des supports. Pellicule adhésive double face avec support mousse.
Fourniture 1 pce
FermerA9166005
Pellicule adhésive MProduit ajouté à votre panier
A9166307

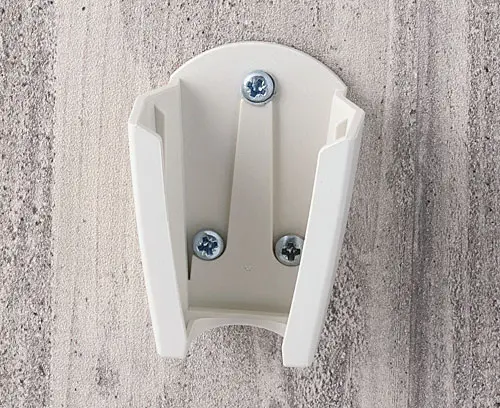

Support M
Porte-outil spécial pour SMART-CASE M pour garder des télécommandes avec câbles ou sans fil. Fixation au mur ou sur autres surfaces par des vis commerciales avec diamètre de la tête de 5,3 - 8,2 mm. Le contour à l'arrière facilite aussi la réception du SMART-CASE M avec clip.
Fourniture 1 support
FermerA9166307
Support MProduit ajouté à votre panier
gris blanc RAL 9002
A9167027
Étrier de retenue
Étrier de retenue pour la fixation vers des tubes jusqu'à Ø 32 mm et des suspensions correspondantes. Pour la fixation il est nécessaire de fraiser ou percer les centrages prévus dans la partie inférieure.
Fourniture 1 étrier de retenue, jeu de montage
FermerA9167027
Étrier de retenueProduit ajouté à votre panier
gris blanc RAL 9002
Accessoires "porter"
A9100001
Anneau
Utilisation universelle. Pour enfiler les passe-dragonnes par exemple. Montage facile avec crochet à cliquet. Diamètre interne de l’anneau 2,5 mm, épaisseur max. de la paroi 3 mm, diamètre nécessaire pour l’alésage du logement 4 mm.
Fourniture 1 anneau
FermerA9100001
AnneauProduit ajouté à votre panier
volcan
A9167017
Clip de poche
Construction : clip spécial pour SMART-CASE M, L et XL. Pour la fixation il est nécessaire de fraiser ou percer les centrages prévus dans la partie inférieure.
Fourniture 1 clip de poche, jeu de montage
FermerA9167017
Clip de pocheProduit ajouté à votre panier
gris blanc RAL 9002
Accessoires "vis"
A0304031
Vis Autotaraudeuses 2,2 x 5 mm (PZ1)
Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.
Fourniture 1 vis autotaraudeuse
FermerA0304031
Vis Autotaraudeuses 2,2 x 5 mm (PZ1)Produit ajouté à votre panier
Accessoires
A9193030
Broche de contact
Broche de contact, ronde avec bride plane pour la transmission du courant de charge. Alésage à cran nécessaire, ensuite autoserrage. Contact établi ensuite par brasage d'un fil torsadé dans l'alésage intérieur. Supporte une charge jusqu'à 15 A. Résistance de contact très faible.
Fourniture 1 broche de contact
FermerA9193030
Broche de contactProduit ajouté à votre panier
Options de produit pour A9066107
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
Matériau
Degré de protection
Couleur
gris blanc RAL 9002
Standards
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
96 mm
Largeur
47 mm
Hauteur
24 mm
Long. circuit imprimé,
partie inférieure
partie inférieure
28 mm
Larg. circuit imprimé,
partie inférieure
partie inférieure
38 mm
Long. circuit imprimé,
partie supérieure
partie supérieure
61 mm
Long. circuit imprimé,
partie supérieure
partie supérieure
40 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 365 KB
- Fichier AutoCAD DWG 909 KB
- Fichier AutoCAD DXF 3 508 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 814 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00010041.x_t 4 030 KB
- 00010041.STEP 6 446 KB
- 00010041.SAT 6 711 KB
Poids/1 pc
31 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
39269097
Pays d'origine
Allemagne
