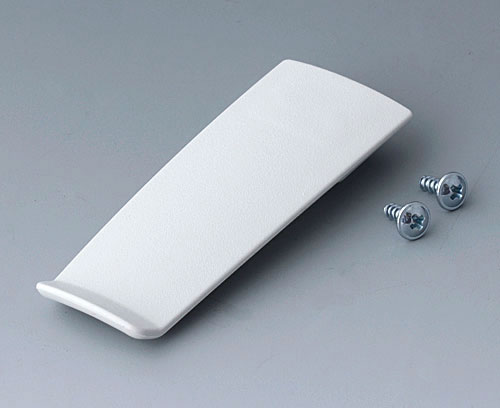

A9167017 Clip de poche

A9167017

Clip de poche

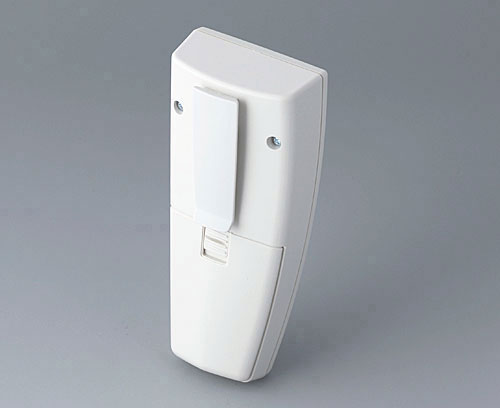

Construction : clip spécial pour SMART-CASE M, L et XL. Pour la fixation il est nécessaire de fraiser ou percer les centrages prévus dans la partie inférieure.

Fourniture

1 clip de poche, jeu de montage

  • À utiliser pour
  • Options de produit
A9066107 SMART-CASE M, Vers. I

A9066107

SMART-CASE M, Vers. I Boitier ergonomique en deux parties avec zone d´encliquetage en face avant et fixation par vis au centre. Possibilité de fixation pour circuits imprimés dans les parties supérieures et inférieures. Support intégré pour 2 piles rondes R03 1,5 V.

Version Partie supérieure sans partie en creux

Fourniture Partie supérieure et inférieure, avec 1 vis autotaraudeuse

Fermer

A9066107

SMART-CASE M, Vers. I
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
96x47x24mm
IP 40
A9066117 SMART-CASE M, Vers. II

A9066117

SMART-CASE M, Vers. II Boitier ergonomique en deux parties avec zone d´encliquetage en face avant et fixation par vis au centre, avec surface en creux par ex. pour claviers à membrane souple. Fixation pour circuits imprimés dans les parties supérieures et inférieures. Support intégré pour 2 piles rondes R03 1,5 V.

Version Partie supérieure avec partie en creux

Fourniture Partie supérieure et inférieure, avec 1 vis autotaraudeuse

Fermer

A9066117

SMART-CASE M, Vers. II
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
96x47x24mm
IP 40

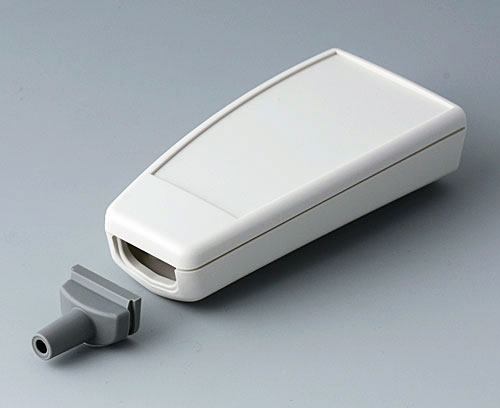

A9066127 SMART-CASE M, Vers. III

A9066127

SMART-CASE M, Vers. III Boitier en trois parties avec passe-câble. Passe-câble simplément à insérer, pour câble rond. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.

Version Sans logement piles, partie inférieure avec passe-câble (5 - 5.9 mm)

Fourniture Partie supérieure et inférieure, passe-câble, jeu de montage

Fermer

A9066127

SMART-CASE M, Vers. III
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
96x47x24mm
IP 40

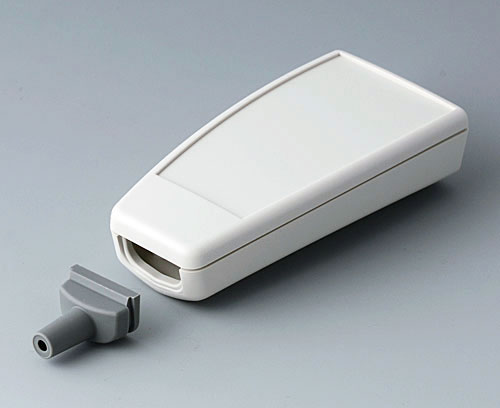

A9066137 SMART-CASE M, Vers. IV

A9066137

SMART-CASE M, Vers. IV Boitier en trois parties avec passe-câble. Passe-câble simplément à insérer, pour câble rond. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.

Version Sans logement piles, partie inférieure avec passe-câble (4,2 - 5 mm)

Fourniture Partie supérieure et inférieure, passe-câble, jeu de montage

Fermer

A9066137

SMART-CASE M, Vers. IV
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
96x47x24mm
IP 40

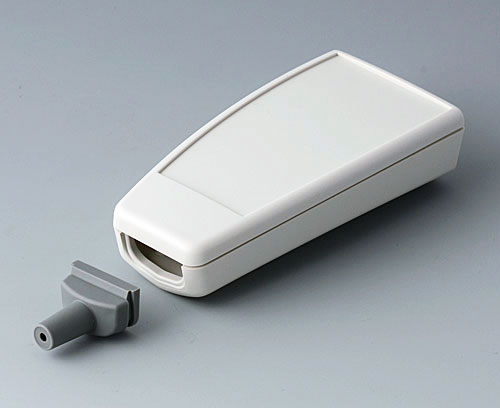

A9066147 SMART-CASE M, Vers. V

A9066147

SMART-CASE M, Vers. V Boitier en trois parties avec passe-câble. Passe-câble simplément à insérer, pour câble rond. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.

Version Sans logement piles, partie inférieure avec passe câble (3.4 - 4.2 mm)

Fourniture Partie supérieure et inférieure, passe-câble, jeu de montage

Fermer

A9066147

SMART-CASE M, Vers. V
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
96x47x24mm
IP 40
A9066317 SMART-CASE M, Vers. VI

A9066317

SMART-CASE M, Vers. VI Boitier ergonomique en deux parties avec zone d´encliquetage en face avant et fixation par vis au centre, avec surface en creux par ex. pour claviers à membrane souple. Fixation pour circuits imprimés dans les parties supérieures et inférieures.

Version Partie supérieure avec partie en creux

Fourniture Partie supérieure et inférieure, avec 1 vis autotaraudeuse

Fermer

A9066317

SMART-CASE M, Vers. VI
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
96x47x24mm
IP 40
A9067107 SMART-CASE L, Vers. I

A9067107

SMART-CASE L, Vers. I Boitier en trois parties avec fixation par vis. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.

Version Avec logement piles pour 2 piles rondes 1,5 V (AA) ou pour 1 pile plate 9 V (PP3)

Fourniture Partie supérieure et inférieure, couvercle du logement piles, jeu de montage

Fermer

A9067107

SMART-CASE L, Vers. I
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
140x62,7x30,5mm
IP 40
A9067117 SMART-CASE L, Vers. II

A9067117

SMART-CASE L, Vers. II Boitier en deux parties avec fixation par vis sans logement piles. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.

Version Sans logement piles

Fourniture Partie supérieure et inférieure, jeu de montage

Fermer

A9067117

SMART-CASE L, Vers. II
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
140x62,7x30,5mm
IP 65 opt., IP 40

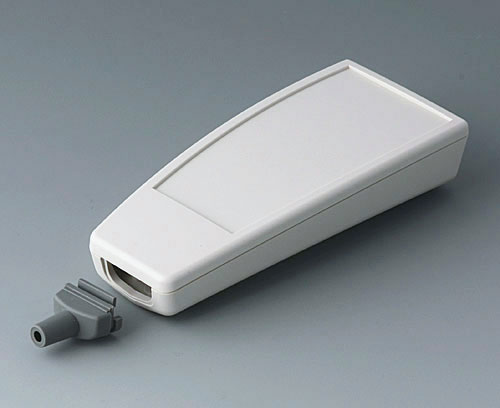

A9067127 SMART-CASE L, Vers. III

A9067127

SMART-CASE L, Vers. III Boitier en trois parties avec passe-câble. Passe-câble simplément à insérer, pour câble rond. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.

Version Sans logement piles, partie inférieure avec passe-câble (5 - 5,9 mm)

Fourniture Partie supérieure et inférieure, passe-câble, jeu de montage

Fermer

A9067127

SMART-CASE L, Vers. III
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
140x62,7x30,5mm
IP 65 opt., IP 40
A9067137 SMART-CASE L, Vers. IV

A9067137

SMART-CASE L, Vers. IV Boitier en trois parties avec passe-câble. Passe-câble simplément à insérer, pour câble rond. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.

Version Sans logement piles, partie inférieure avec passe-câble (4,2 - 5 mm)

Fourniture Partie supérieure et inférieure, passe-câble, jeu de montage

Fermer

A9067137

SMART-CASE L, Vers. IV
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
140x62,7x30,5mm
IP 65 opt., IP 40

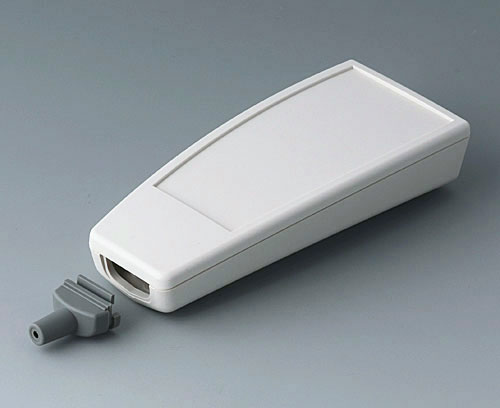

A9067147 SMART-CASE L, Vers. V

A9067147

SMART-CASE L, Vers. V Boitier en trois parties avec passe-câble. Passe-câble simplément à insérer, pour câble rond. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.

Version Sans logement piles, partie inférieure avec passe-câble (3,4 - 4,2 mm)

Fourniture Partie supérieure et inférieure, passe-câble, jeu de montage

Fermer

A9067147

SMART-CASE L, Vers. V
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
140x62,7x30,5mm
IP 65 opt., IP 40
A9068107 SMART-CASE XL, Vers. I

A9068107

SMART-CASE XL, Vers. I Boitier en trois parties avec fixation par vis. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.

Version Avec logement piles pour 2 piles rondes 1,5 V (AA) ou pour 1 pile plate 9 V (PP3)

Fourniture Partie supérieure et inférieure, couvercle du logement piles, jeu de montage

Fermer

A9068107

SMART-CASE XL, Vers. I
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
168x74,4x35,4mm
IP 40
A9068117 SMART-CASE XL, Vers. II

A9068117

SMART-CASE XL, Vers. II Boitier en deux parties avec fixation par vis sans logement piles. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.

Version Sans logement piles

Fourniture Partie supérieure et inférieure, jeu de montage

Fermer

A9068117

SMART-CASE XL, Vers. II
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
168x74,4x35,4mm
IP 65 opt., IP 40
A9068127 SMART-CASE XL, Vers. III

A9068127

SMART-CASE XL, Vers. III Boitier en trois parties avec passe-câble. Passe-câble simplément à insérer, pour câble rond. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.

Version Sans logement piles, partie inférieure avec passe-câble (5 - 5,9 mm)

Fourniture Partie supérieure et inférieure, passe-câble, jeu de montage

Fermer

A9068127

SMART-CASE XL, Vers. III
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
168x74,4x35,4mm
IP 65 opt., IP 40
A9068137 SMART-CASE XL, Vers. IV

A9068137

SMART-CASE XL, Vers. IV Boitier en trois parties avec passe-câble. Passe-câble simplément à insérer, pour câble rond. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.

Version Sans logement piles, partie inférieure avec passe-câble (4,2 - 5 mm)

Fourniture Partie supérieure et inférieure, passe-câble, jeu de montage

Fermer

A9068137

SMART-CASE XL, Vers. IV
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
168x74,4x35,4mm
IP 65 opt., IP 40
A9068147 SMART-CASE XL, Vers. V

A9068147

SMART-CASE XL, Vers. V Boitier en trois parties avec passe-câble. Passe-câble simplément à insérer, pour câble rond. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.

Version Sans logement piles, partie inférieure avec passe-câble (3,4 - 4,2 mm)

Fourniture Partie supérieure et inférieure, passe-câble, jeu de montage

Fermer

A9068147

SMART-CASE XL, Vers. V
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
168x74,4x35,4mm
IP 65 opt., IP 40

Options de produit pour A9167017

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Couleur
gris blanc RAL 9002
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
4 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
