A9167037

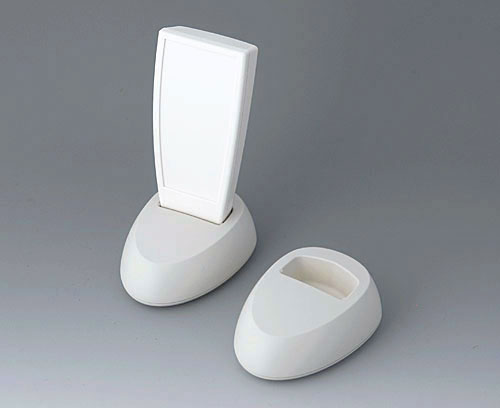

Socle L

Socle servant de base attractif, pour le rangement pratique du boitier SMART-CASE L avec alimentation en courant interne. Établissement du contact possible avec des broches de contact et des contacts à ressort pour le chargement automatique des accus (article séparé, alésage nécessaire, centrages préformés prévus, seulement pour SMART-CASE L sans compartiment piles).Bossages pour la fixation des circuits imprimés et la décharge de traction à l'arrière.

Fourniture

Partie inférieure et supérieure, pieds en caoutchouc et jeu de montage

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour A9167037

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Composants du système pour compléter

A9067107 SMART-CASE L, Vers. I

A9067107

SMART-CASE L, Vers. I Boitier en trois parties avec fixation par vis. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.

Version Avec logement piles pour 2 piles rondes 1,5 V (AA) ou pour 1 pile plate 9 V (PP3)

Fourniture Partie supérieure et inférieure, couvercle du logement piles, jeu de montage

A9067107

SMART-CASE L, Vers. I
Produit ajouté à votre panier

gris blanc RAL 9002
140x62,7x30,5mm
A9067117 SMART-CASE L, Vers. II

A9067117

SMART-CASE L, Vers. II Boitier en deux parties avec fixation par vis sans logement piles. Avec surface en creux, par ex. pour claviers à membrane souple. Possibilité de fixer le circuit imprimé dans la partie supérieure et inférieure.

Version Sans logement piles

Fourniture Partie supérieure et inférieure, jeu de montage

A9067117

SMART-CASE L, Vers. II
Produit ajouté à votre panier

gris blanc RAL 9002
140x62,7x30,5mm
,

Accessoires

A9166004 Jeu de décharge de traction

A9166004

Jeu de décharge de traction Pour la décharge de traction des applications fixées par câble. Montage du boitier ou socle.

Fourniture 2 bagues à décharge de traction, 2 vis auto-taraudées

A9166004

Jeu de décharge de traction
Produit ajouté à votre panier

volcan
A9193032 Contact à ressort

A9193032

Contact à ressort Contact à ressort, rond avec pointe sphérique et embase pour la transmission du courant de charge. Alésage nécessaire, ensuite autoserrage. Contact établi ensuite par brasage d'une tresse sur la surface de la gaine rigide ou montage sur circuit imprimé. Supporte une charge jusqu'à 3 A. 1,5 mm de course, 0,3 N. Résistance de contact très faible.

Fourniture 1 contact à ressort

A9193032

Contact à ressort
Produit ajouté à votre panier

Options de produit pour A9167037

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

Matériau

Couleur
gris blanc RAL 9002
Standards
conforme RoHS
conforme REACH
Long. circuit imprimé,
partie inférieure
100 mm
Larg. circuit imprimé,
partie inférieure
70 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Poids/1 pc
50 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne

Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour A9167037 et transmettez-nous votre demande de devis.
