Protec
Pilotage en carré

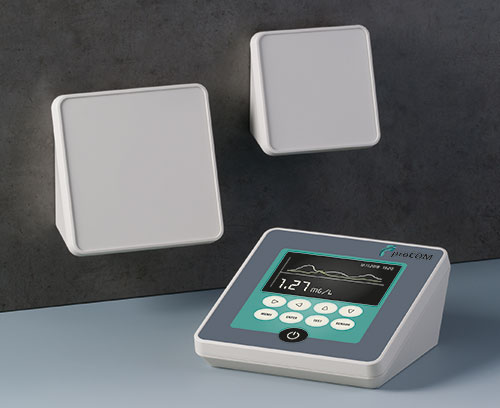

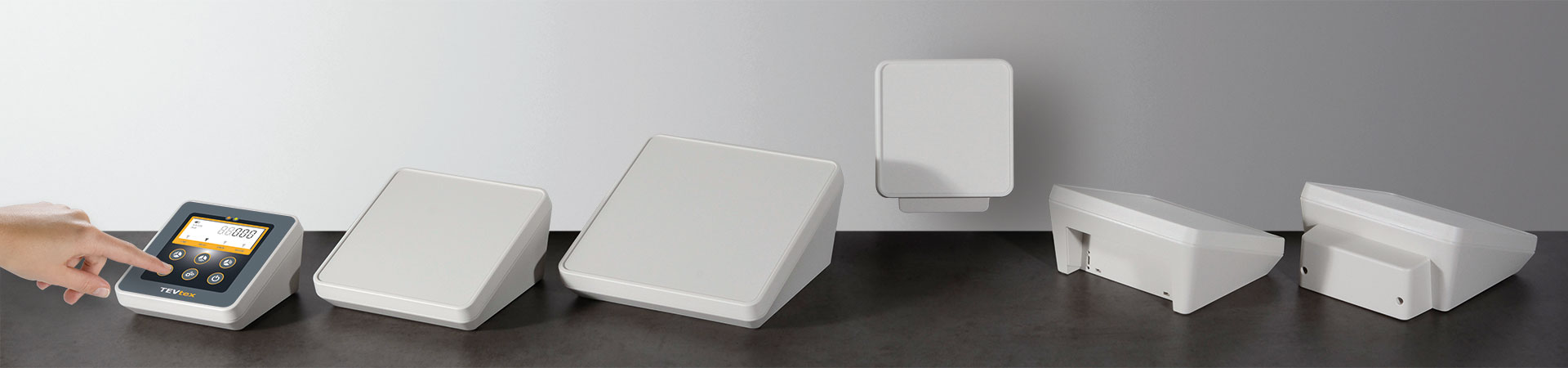

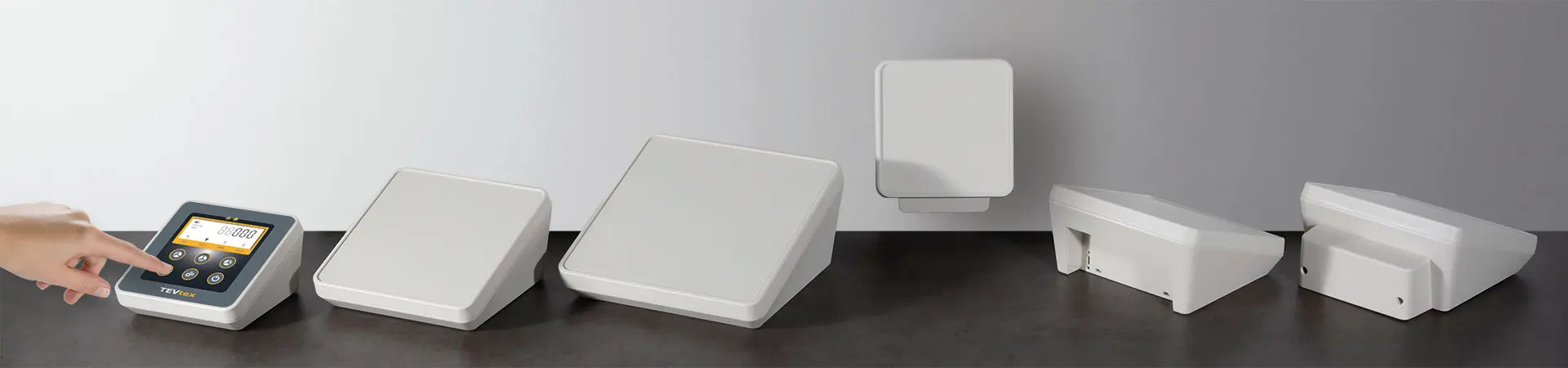

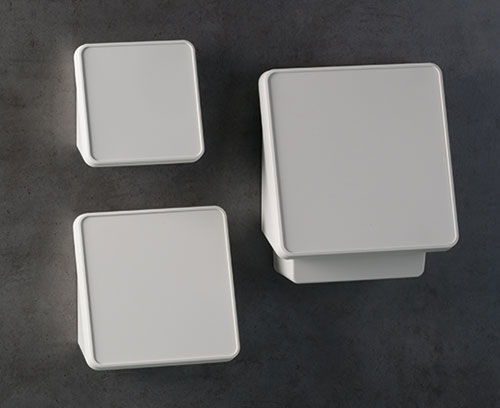

Le PROTEC se caractérise par une forme de base carrée aux contours doux. Le boitier mural et pupitre est donc l’idéal pour les applications électroniques modernes en intérieur et extérieur :- trois tailles 140/180/220, chacune dans les versions suivantes :

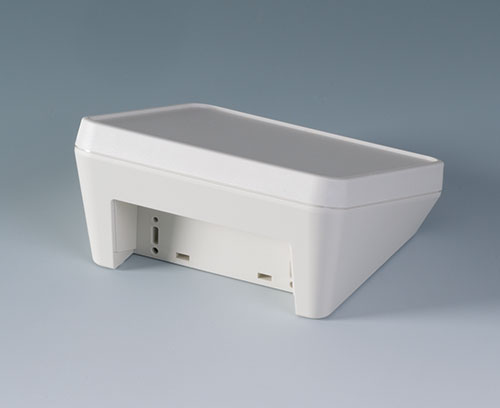

Version I

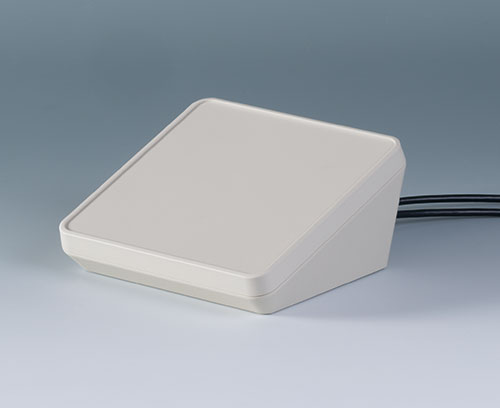

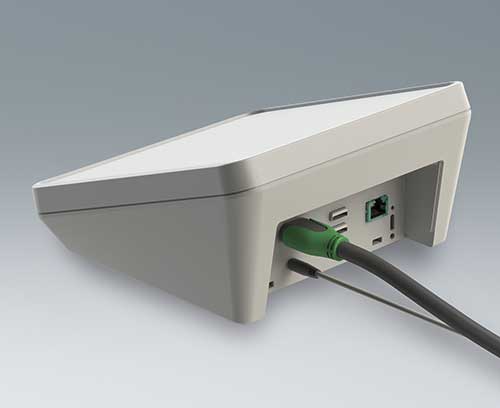

Dispose d’une zone d’interface en retrait à l’arrière du boîtier pour l’installation et la protection des connecteurs, interfaces, commutateurs et câbles.

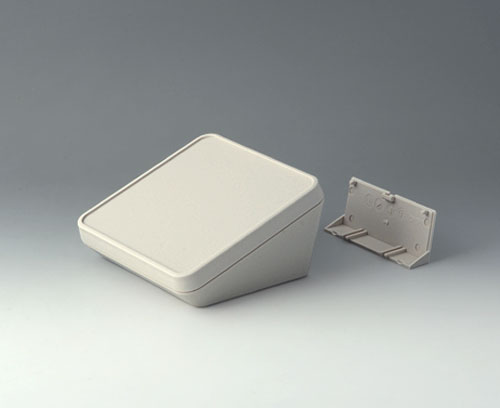

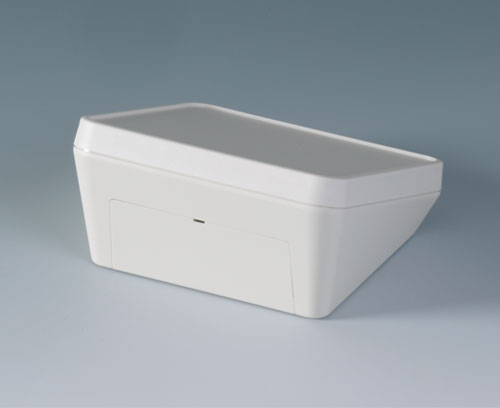

Version II
Identique à la version I, mais avec un couvercle affleurant pour recouvrir la zone arrière d’interfaces.

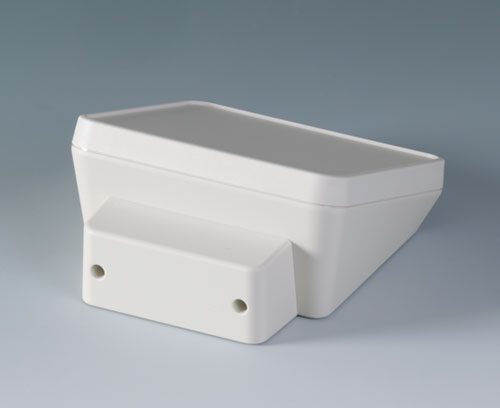

Version III

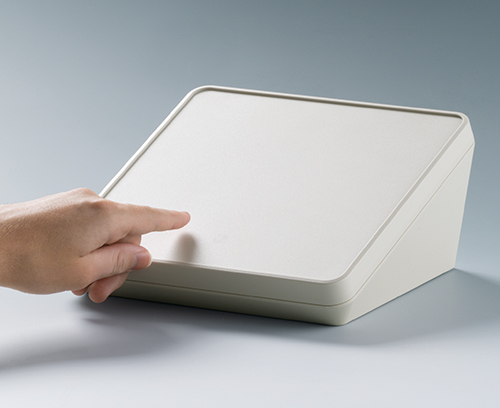

Identique à la version I, mais avec un couvercle surélevé qui permet d'augmenter le volume pour les éléments à incorporer. - surface de visualisation et de commande de travail ergonomique, inclinée de 20°

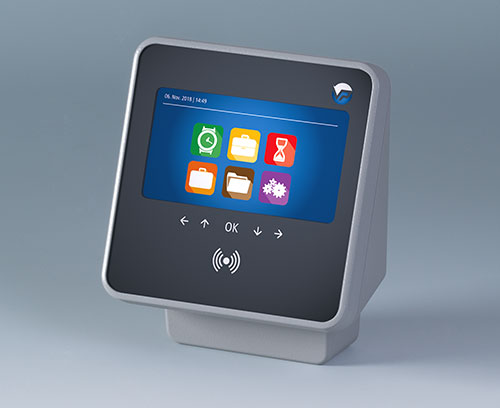

- zone à éléments de commande en retrait pour protéger le clavier à membrane

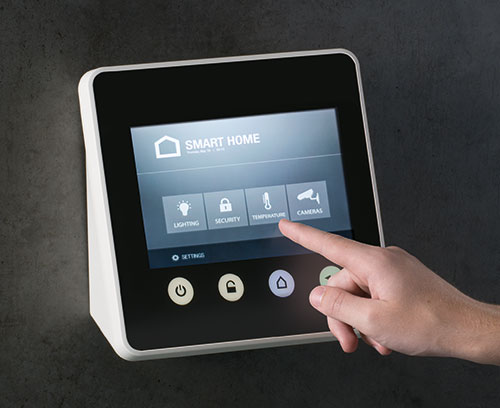

- beaucoup de place pour les éléments écrans tactiles (PROTEC 140: 5,7"/14,5 cm, PROTEC 180: 7"/17,8 cm, PROTEC 220: 8,4"/21,3 cm)
- pas de vis de fixation visibles, toutes les fixations sont cachées sur la face inférieure
- matériau V0 de haute qualité en gris-blanc (RAL 9002) et degré de protection IP 65 en option (jeu de joints en accessoire) pour les applications robustes
- compartiment électronique étanche avec 3 niveaux de circuits imprimés ; beaucoup d'espace pour les composants à incorporer
- fixation murale dissimulée et encastrée avec protection contre le retrait (support mural dans la gamme accessoires)
- vis en acier inox avec entraînement Torx sécurisé
- les pieds en caoutchouc empêchent les appareils de table de déraper et leur donnent une position sûre
Domaines d‘application

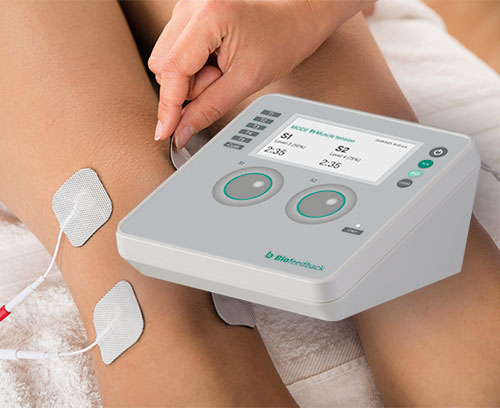

Systèmes de surveillance, contrôle d'accès, systèmes de saisie de données, technique du bâtiment, centres de contrôle, IoT/IIoT, usine intelligente (Smart Factory), Industrie 4.0, périphérie informatique, technique de mesure et de régulation, technique médicale, domaines de la santé, etc.
B4414107
Visseries avec vis inox et entrainement Torx dissimulées. Également utilisable en extérieur grâce au matériel haut de gamme et la construction robuste.
Fourniture Partie supérieure et inférieure, kit de montage avec 4 pieds auto-adhésifs en caoutchouc
B4414107
PROTEC 140, Vers. Igris blanc RAL 9002
140x140x76mm
B4414207
Fourniture Partie supérieure et inférieure, couvercle, kit de montage avec 4 pieds auto-adhésifs en caoutchouc
B4414207
PROTEC 140, Vers. IIgris blanc RAL 9002
140x140x76mm
B4414307
Fourniture Partie supérieure et inférieure, couvercle, kit de montage avec 4 pieds auto-adhésifs en caoutchouc
B4414307
PROTEC 140, Vers. IIIgris blanc RAL 9002
140x160x76mm
B4418107
Visseries avec vis inox et entrainement Torx dissimulées. Également utilisable en extérieur grâce au matériel haut de gamme et la construction robuste.
Fourniture Partie supérieure et inférieure, kit de montage avec 4 pieds auto-adhésifs en caoutchouc
B4418107
PROTEC 180, Vers. Igris blanc RAL 9002
180x180x92mm
B4418207
Fourniture Partie supérieure et inférieure, couvercle, kit de montage avec 4 pieds auto-adhésifs en caoutchouc
B4418207
PROTEC 180, Vers. IIgris blanc RAL 9002
180x180x92mm
B4418307
Fourniture Partie supérieure et inférieure, couvercle, kit de montage avec 4 pieds auto-adhésifs en caoutchouc
B4418307
PROTEC 180, Vers. IIIgris blanc RAL 9002
180x201x92mm
B4422107
Visseries avec vis inox et entrainement Torx dissimulées. Également utilisable en extérieur grâce au matériel haut de gamme et la construction robuste.
Fourniture Partie supérieure et inférieure, kit de montage avec 4 pieds auto-adhésifs en caoutchouc
B4422107
PROTEC 220, Vers. Igris blanc RAL 9002
220x220x108mm

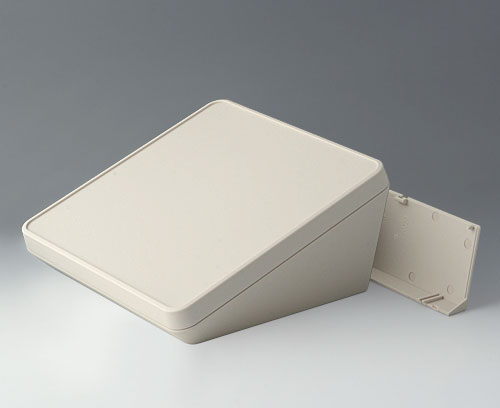

B4422207
Fourniture Partie supérieure et inférieure, couvercle, kit de montage avec 4 pieds auto-adhésifs en caoutchouc
B4422207
PROTEC 220, Vers. IIgris blanc RAL 9002
220x220x108mm

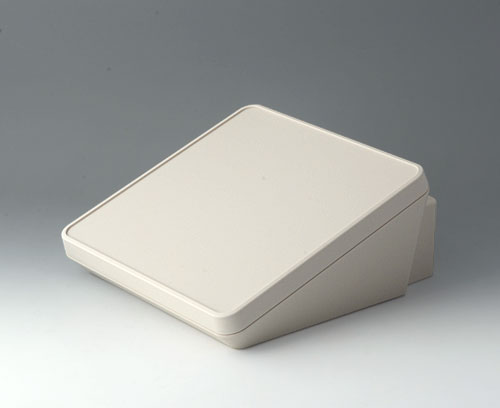

B4422307

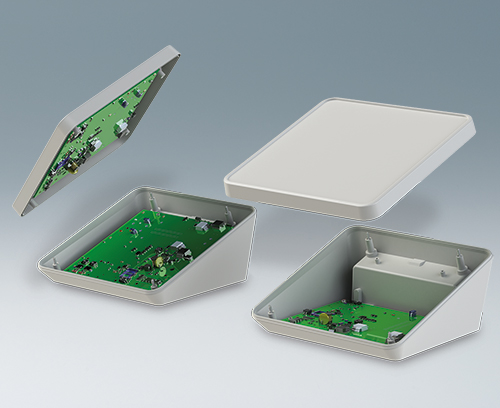

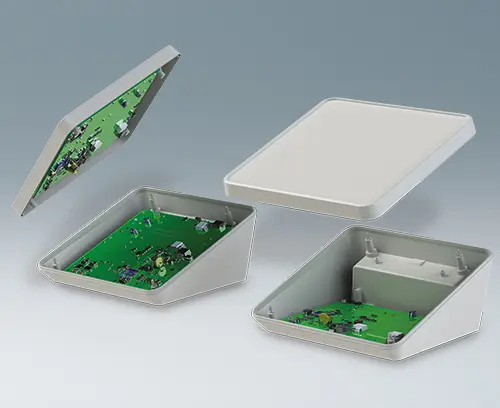

Le couvercle compris dans la fourniture permet d’agrandir le volume d’installation dans un espace à part. Bossages de fixation pour les circuits imprimés et composants dans les parties supérieure et inférieure. Support mural et joint (pour accroître le degré de protection jusqu’à IP 65) dans la gamme des accessoires. Visseries avec vis inox et entrainement Torx dissimulées.
Également utilisable en extérieur grâce au matériel haut de gamme et la construction robuste.
Fourniture Partie supérieure et inférieure, couvercle, kit de montage avec 4 pieds auto-adhésifs en caoutchouc
B4422307
PROTEC 220, Vers. IIIgris blanc RAL 9002
220x243x108mm
A0305031
Fourniture 1 vis autotaraudeuse
A0305031
Vis autotaraudeuses 2,5 x 6 mm (PZ1)
A0325060
Fourniture 1 vis auto-taraudeuse
A0325060
Vis autotaraudeuse 2,5 x 6 mm (T8)
B4514030

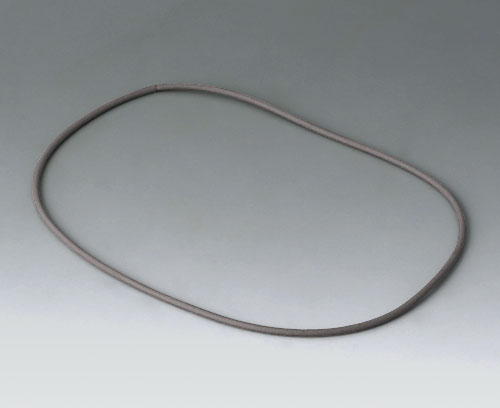

Utilisation : pour l'augmentation du degré de protection du PROTEC 140. Partie supérieure du boitier avec rainure pour recevoir le joint.
Fourniture 1 joint
B4514030
Joint 140

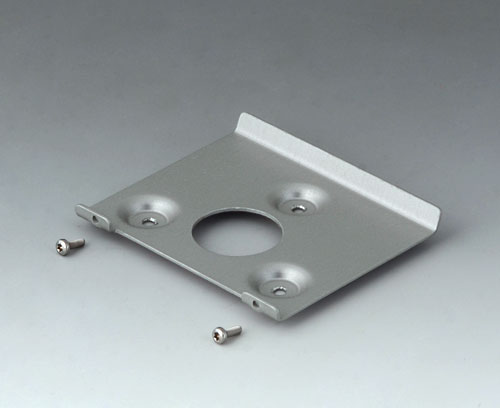

B4514101

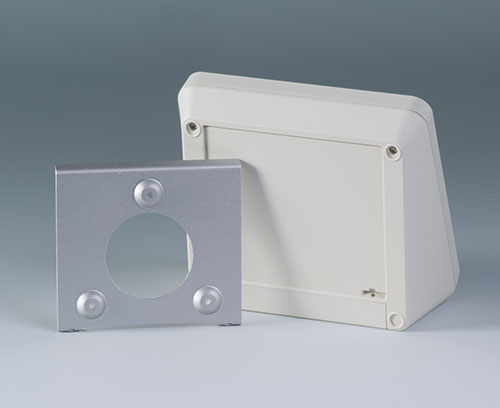

Support pour une fixation au mur solide et jointive. Le boitier se visse au support mural dans la zone interfaces en retrait. Avantage : Les visseries se trouvent hors de la zone visible.
Fourniture 1 support mural et 2 vis
B4514101
Support mural 140
B4518030
Utilisation : pour l'augmentation du degré de protection du PROTEC 180. Partie supérieure du boitier avec rainure pour recevoir le joint.
Fourniture 1 joint
B4518030
Joint 180
B4518101
Support pour une fixation au mur solide et jointive. Le boitier se visse au support mural dans la zone interfaces en retrait. Avantage : Les visseries se trouvent hors de la zone visible.
Fourniture 1 support mural et 2 vis
B4518101
Support mural 180

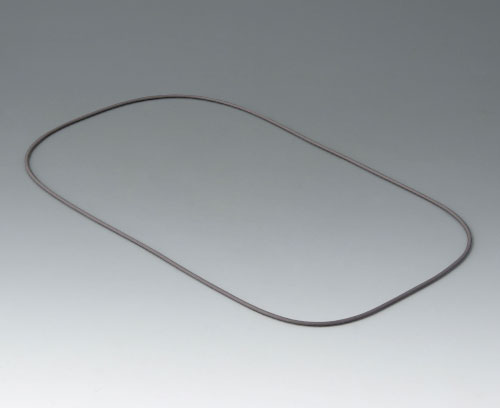

B4522030
Utilisation : pour l'augmentation du degré de protection du PROTEC 220. Partie supérieure du boitier avec rainure pour recevoir le joint.
Fourniture 1 joint
B4522030
Joint 220
B4522101
Support pour une fixation au mur solide et jointive. Le boitier se visse au support mural dans la zone interfaces en retrait. Avantage : Les visseries se trouvent hors de la zone visible.
Fourniture 1 support mural et 2 vis
B4522101
Support mural 220Options de personnalisation pour Protec
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises.
