PROTEC 220, Vers. III

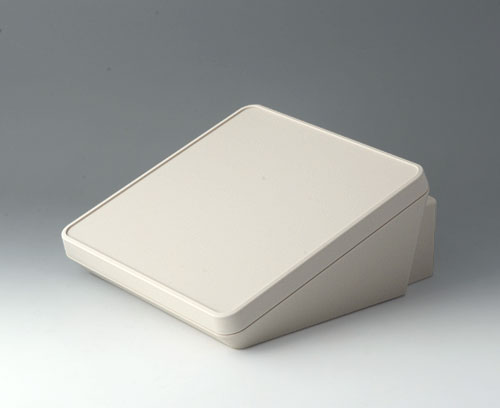

Boitier en matière plastique à trois éléments, au design moderne et avec une inclinaison ergonomique de la surface de visualisation et de commande.

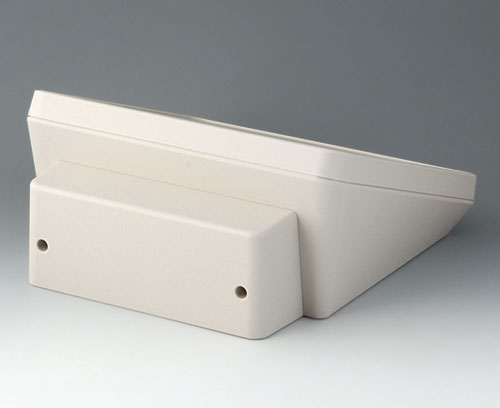

Le couvercle compris dans la fourniture permet d’agrandir le volume d’installation dans un espace à part. Bossages de fixation pour les circuits imprimés et composants dans les parties supérieure et inférieure. Support mural et joint (pour accroître le degré de protection jusqu’à IP 65) dans la gamme des accessoires. Visseries avec vis inox et entrainement Torx dissimulées.
Également utilisable en extérieur grâce au matériel haut de gamme et la construction robuste.

Fourniture

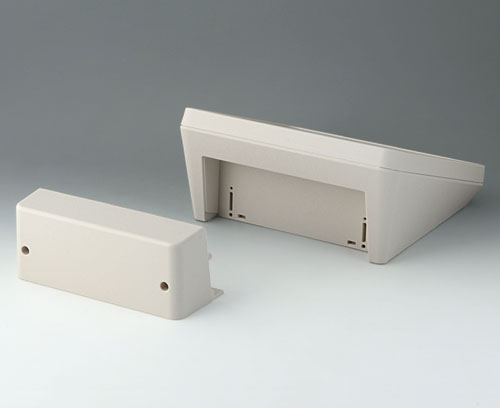

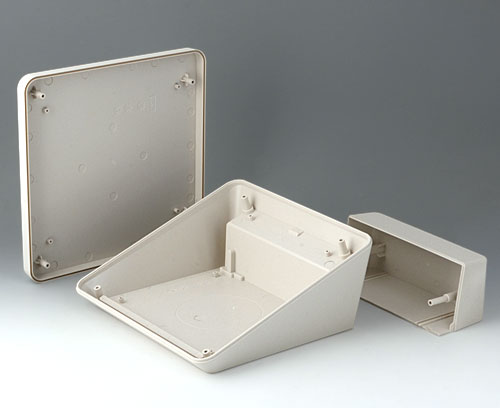

Partie supérieure et inférieure, couvercle, kit de montage avec 4 pieds auto-adhésifs en caoutchouc

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour B4422307

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Accessoires "protection"

B4522030 Joint 220

B4522030

Joint 220

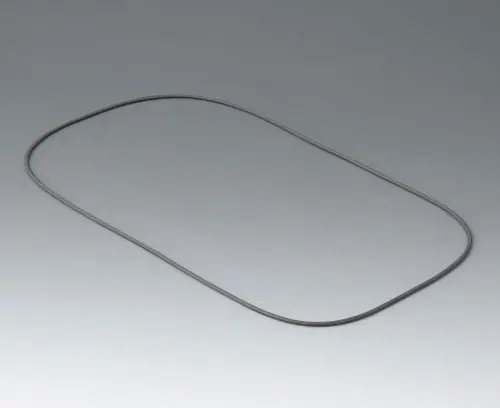

Utilisation : pour l'augmentation du degré de protection du PROTEC 220. Partie supérieure du boitier avec rainure pour recevoir le joint.

Fourniture 1 joint

B4522030

Joint 220
Produit ajouté à votre panier

Accessoires "muraux/support"

B4522101 Support mural 220

B4522101

Support mural 220

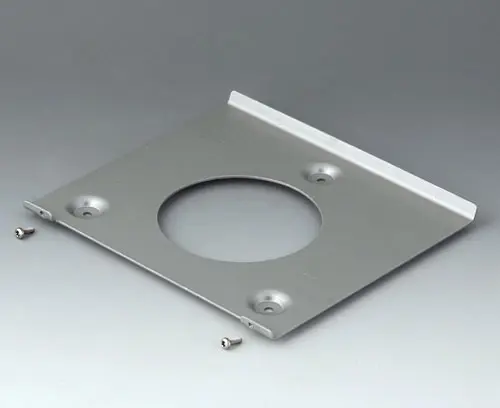

Support pour une fixation au mur solide et jointive. Le boitier se visse au support mural dans la zone interfaces en retrait. Avantage : Les visseries se trouvent hors de la zone visible.

Fourniture 1 support mural et 2 vis

B4522101

Support mural 220
Produit ajouté à votre panier

Accessoires "vis"

A0305031 Vis autotaraudeuses 2,5 x 6 mm (PZ1)

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1)
Produit ajouté à votre panier
A0325060 Vis autotaraudeuse 2,5 x 6 mm (T8)

A0325060

Vis autotaraudeuse 2,5 x 6 mm (T8) Vis autotaraudeuse avec entraînement Torx T8. Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis auto-taraudeuse

A0325060

Vis autotaraudeuse 2,5 x 6 mm (T8)
Produit ajouté à votre panier

Options de produit pour B4422307

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

Matériau

Degré de protection

Accessoires nécessaires : joint
Couleur
gris blanc RAL 9002
Standards
conforme RoHS
conforme REACH
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Largeur
220 mm
Profondeur
243 mm
Hauteur
108 mm
Long. circuit imprimé,
partie inférieure
137 mm
Larg. circuit imprimé,
partie inférieure
184 mm
Long. circuit imprimé,
partie supérieure
206 mm
Long. circuit imprimé,
partie supérieure
206 mm
Longueur clavier
208,8 mm
Largeur clavier
208,8 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Poids/1 pc
576 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne

Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B4422307 et transmettez-nous votre demande de devis.
