B4418307

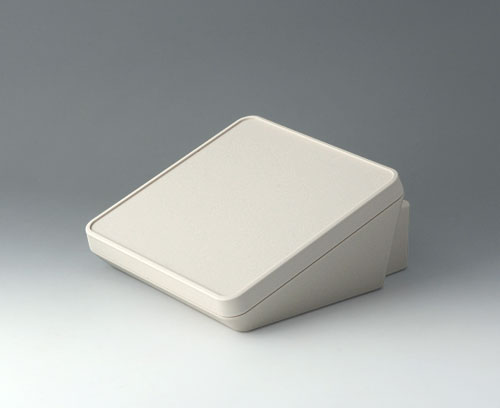

PROTEC 180, Vers. III

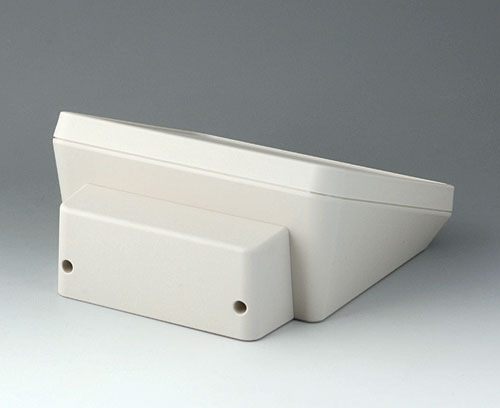

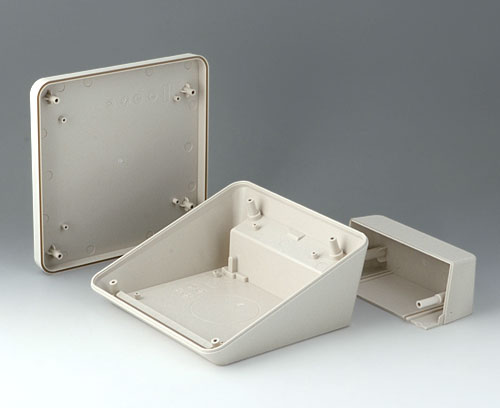

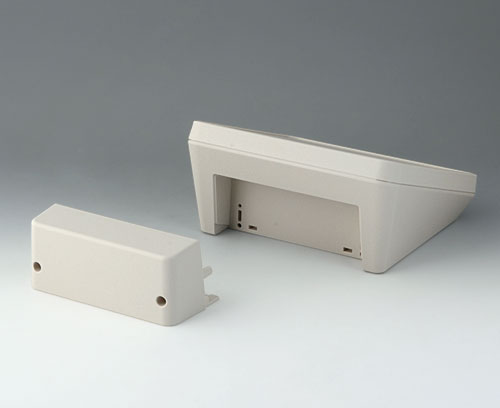

Boitier en matière plastique à trois éléments, au design moderne et avec une inclinaison ergonomique de la surface de visualisation et de commande. Le couvercle compris dans la fourniture permet d’agrandir le volume d’installation dans un espace à part. Bossages de fixation pour les circuits imprimés et composants dans les parties supérieure et inférieure. Support mural et joint (pour accroître le degré de protection jusqu’à IP 65) dans la gamme des accessoires. Visseries avec vis inox et entrainement Torx dissimulées. Également utilisable en extérieur grâce au matériel haut de gamme et la construction robuste.

Fourniture

Partie supérieure et inférieure, couvercle, kit de montage avec 4 pieds auto-adhésifs en caoutchouc

  • Composants/Accessoires
  • Options de produit

Accessoires "protection"

AltText

B4518030

Joint 180

Utilisation : pour l'augmentation du degré de protection du PROTEC 180. Partie supérieure du boitier avec rainure pour recevoir le joint.

Fourniture 1 joint

Fermer

B4518030

Joint 180
Produit ajouté à votre panier

Accessoires "muraux/support"

AltText

B4518101

Support mural 180

Support pour une fixation au mur solide et jointive. Le boitier se visse au support mural dans la zone interfaces en retrait. Avantage : Les visseries se trouvent hors de la zone visible.

Fourniture 1 support mural et 2 vis

Fermer

B4518101

Support mural 180
Produit ajouté à votre panier
Aluminium

Accessoires "vis"

AltText

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1)
Produit ajouté à votre panier
AltText

A0325060

Vis autotaraudeuse 2,5 x 6 mm (T8) Vis autotaraudeuse avec entraînement Torx T8. Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis auto-taraudeuse

Fermer

A0325060

Vis autotaraudeuse 2,5 x 6 mm (T8)
Produit ajouté à votre panier
Acier inoxydable
AltText

A0399T08

Tournevis Torx T8 Tournevis avec poignée ergonomique pour visser en toute sécurité, pour le serrage et le desserrage des vis Torx T8. (Photo non contractuelle.)

Fourniture 1 tournevis

Fermer

A0399T08

Tournevis Torx T8
Produit ajouté à votre panier
AltText

A0399T10

Tournevis Torx T10 Tournevis avec poignée ergonomique pour visser en toute sécurité, pour le serrage et le desserrage des vis Torx T10. (Photo non contractuelle.)

Fourniture 1 tournevis

Fermer

A0399T10

Tournevis Torx T10
Produit ajouté à votre panier

Options de produit pour B4418307

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Ex. d'applications
  • Données commerciales
Degré de protection
IP 65 opt.
Accessoires nécessaires : joint
Couleur
gris blanc RAL 9002
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Largeur
180 mm
Profondeur
201 mm
Hauteur
92 mm
Long. circuit imprimé,
partie inférieure
102 mm
Larg. circuit imprimé,
partie inférieure
150 mm
Long. circuit imprimé,
partie supérieure
166 mm
Long. circuit imprimé,
partie supérieure
166 mm
Longueur clavier
169,8 mm
Largeur clavier
169,8 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
385 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
