DATEC-TERMINAL

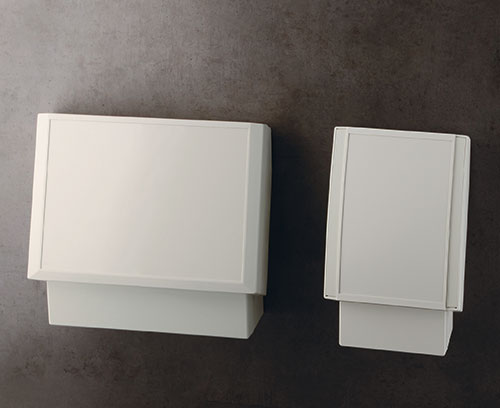

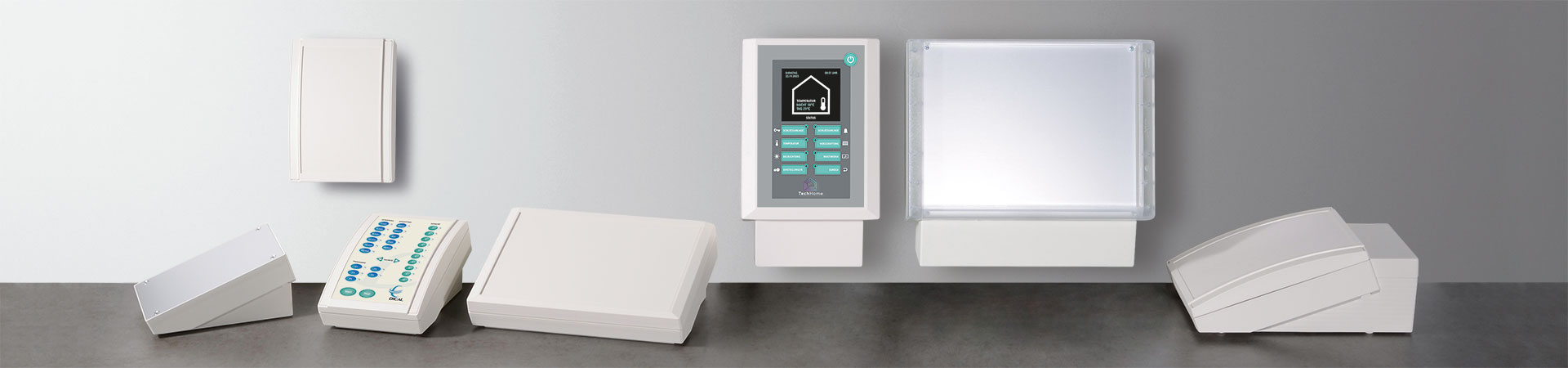

Datec-Terminal

Des boitiers pour la saisie de données d‘exploitation

Les boitiers DATEC-TERMINAL s’adaptent de manière exceptionnelle aux exigences de la saisie stationnaire de données d’exploitation.

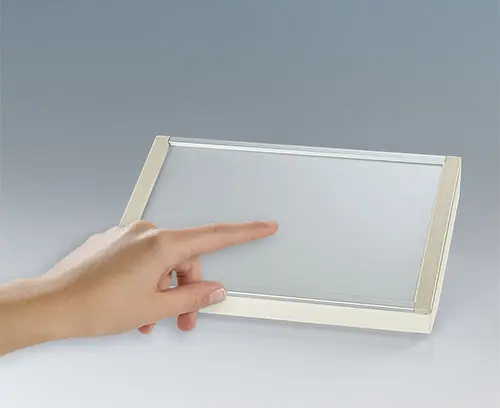

  • surface pour éléments de commande avec une inclinaison ergonomique de 20 °

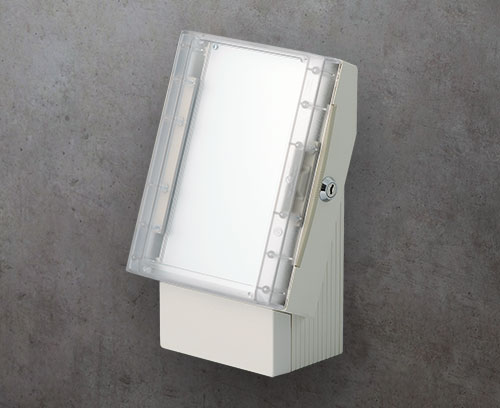

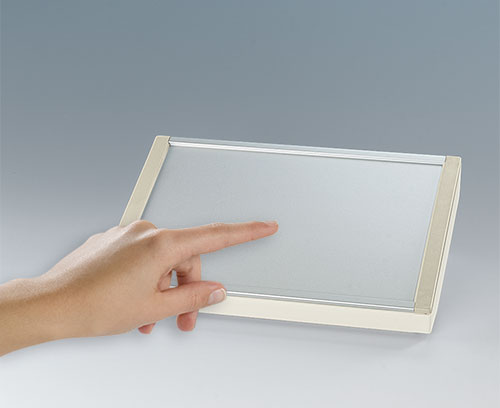

  • pour applications de table et murales
  • installation de systèmes standards à insertion ou glissage de carte :

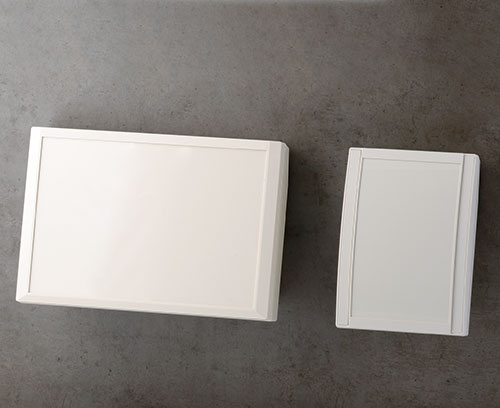

  • 4 tailles, 2 versions

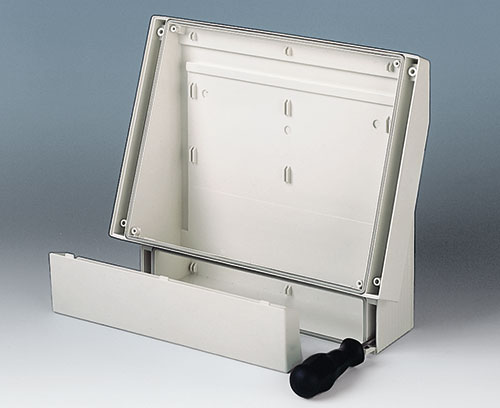

  • les tailles M et L avec une boite à bornes séparée, facilement accessible
  • le montage aisé des divers éléments facilite les interventions de maintenance ; dispositif de fixation par vis hors de la partie visible
  • de nombreux accessoires fonctionnels et d’utilisation variable
  • degré de protection IP 54 uniquement avec les capots ou le couvercle fermé
  • dispositif de fixation au mur non apparent, protection contre le retrait non autorisé

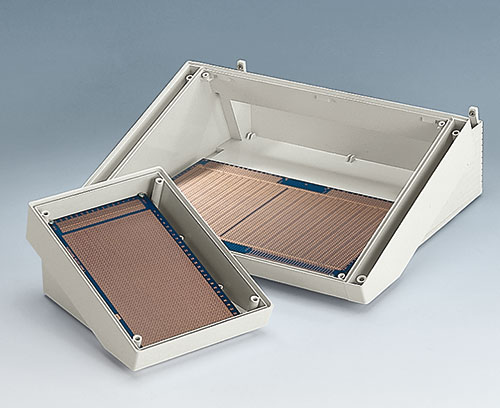

  • possibilité de fixer des circuits imprimés en format Europe et Double Europe (S, SL, L)

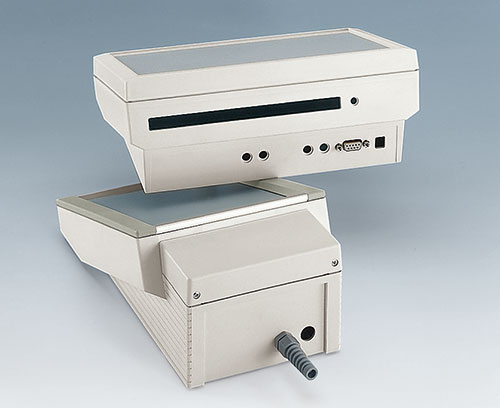

  • des surfaces planes pour un usinage personnalisé et les interfaces

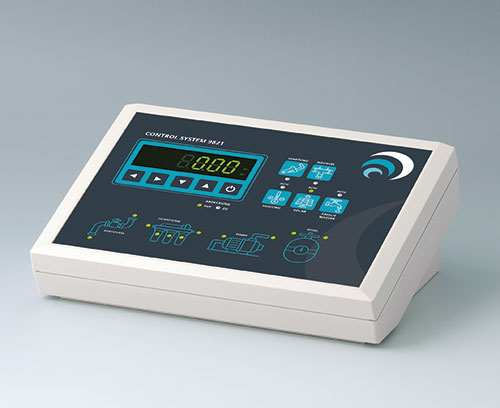

  • zone de commande en creux pour protéger le clavier à membrane
  • Exemples d'applications

Domaines d‘applications

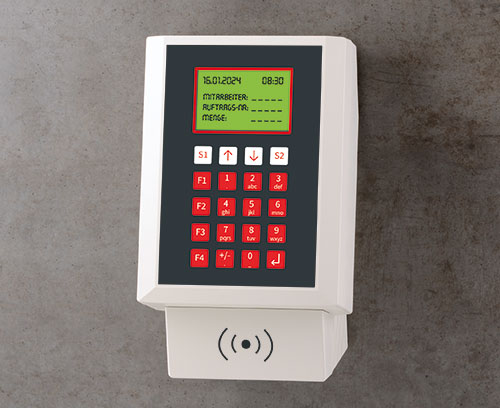

  • Systèmes de saisie de données au poste de travail et sur les machines
  • Technique de données
  • Contrôle d'accès
  • Interphonie et systèmes de surveillance
  • Technique médicale
  • Santé
  • Mesure, commande, régulation
  • Technique de chauffage et de climatisation
  • Choix du modèle
  • Accessoires
  • Données techniques
  • Options de produit

Choisissez le modèle et la taille(s) et cliquez sur Recherche >>.

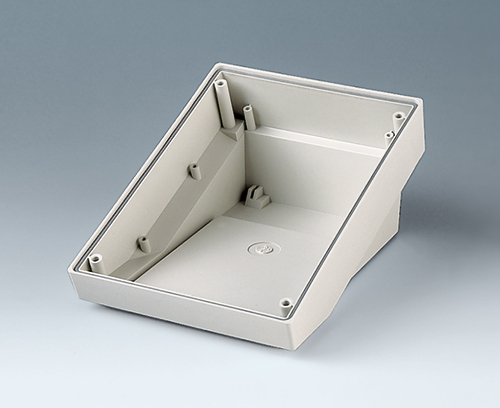

Sans boîte à bornes séparée

DATEC-TERMINAL sans boîte à bornes séparée

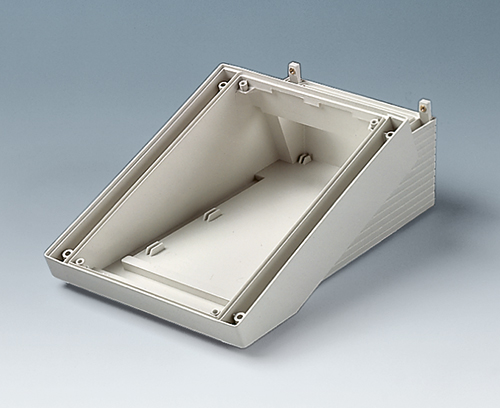

Avec boîte à bornes séparée

DATEC-TERMINAL avec boîte à bornes séparée

A9193027 Charnière

A9193027

Charnière Charnière, au choix pour la côté à gauche/à droite. Usinage (trous) supplémentaire des boitiers nécessaire.
Recommandation : combinaison avec serrure A9193047 (article sép.).

Fourniture 2 charnières, éléments de fixation incl.

Fermer

A9193027

Charnière PP
gris blanc RAL 9002
A9193047 Fermeture

A9193047

Fermeture Application universelle. Au choix pour fermeture par encliquetage et/ou verrouillage. Ouverture du verrouillage uniquement à l'aide d'un outil. Usinage ultérieur (alésages) à effectuer sur le boitier. Fixation rationelle.
Recommandation : combinaison avec charnière A9193027 (article sép.).

Fourniture 1 fermeture 4-pièces avec élements de fixation

Fermer

A9193047

Fermeture PA 6 (UL 94 HB)
gris blanc RAL 9002

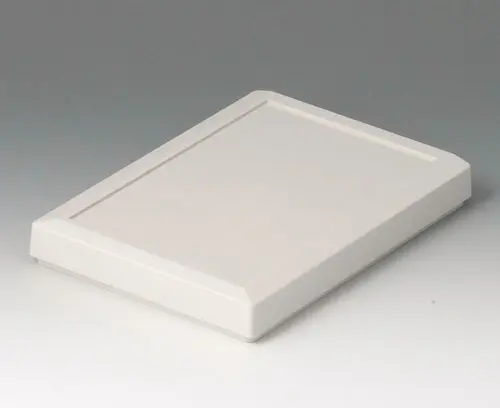

B4013617 Capot S

B4013617

Capot S Utilisable pour DATEC-TERMINAL S. Pour protéger l'électronique. Bossages de vis intégrés pour la fixation des circuits imprimés. Partie en creux pour la protection du clavier.

Fourniture 1 capot, jeu de vis

Fermer

B4013617

Capot S ABS (UL 94 HB)
gris blanc RAL 9002
130x180x23mm
B4013621 Capot S

B4013621

Capot S Utilisable pour DATEC-TERMINAL S. Pour protéger l'électronique. Bossages de vis intégrés pour la fixation des circuits imprimés. Partie en creux pour la protection du clavier.

Fourniture 1 capot, jeu de vis

Fermer

B4013621

Capot S PC (UL 94 V-0)
transparent
130x180x23mm

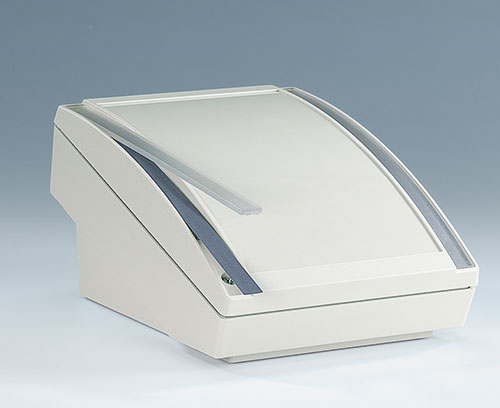

B4013637 Capot M, convexe

B4013637

Capot M, convexe Convenable pour DATEC-TERMINAL S. Pour protéger les composants électroniques. Zone de commande inclinée (1 mm) pour protéger le clavier à membrane souple. Des colonnettes intégrée pour la fixation des cartes imprimée. Des bandes d'obturantion transparent ou gris blanc sont nécesaires comme article séparé. Fixation avec 4 vis par l'avant.

Fourniture 1 capot, jeu de montage

Fermer

B4013637

Capot M, convexe ABS (UL 94 HB)
gris blanc RAL 9002
130x180x28mm

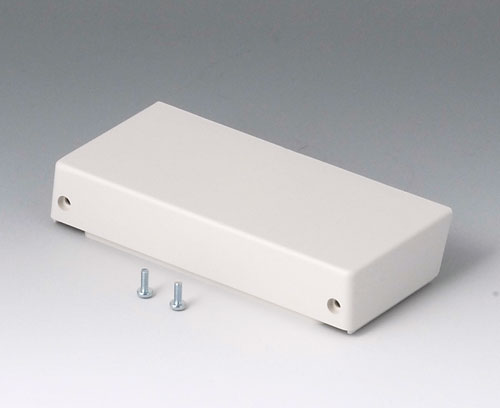

B4016417 Couvercle M fermé, plat

B4016417

Couvercle M fermé, plat Couvercle M fermé, pour recouvrir l'emplacement des bornes et pour le montage d'un système de lecteur à cartes par insertion, sur la base de cartes magnétiques, à induction et à puces. Demandez-nous notre liste des appareils qui correspondent à la version du couvercle désiré.

Fourniture 1 couvercle, 2 vis

Fermer

B4016417

Couvercle M fermé, plat ABS (UL 94 HB)
gris blanc RAL 9002
134x62x24mm

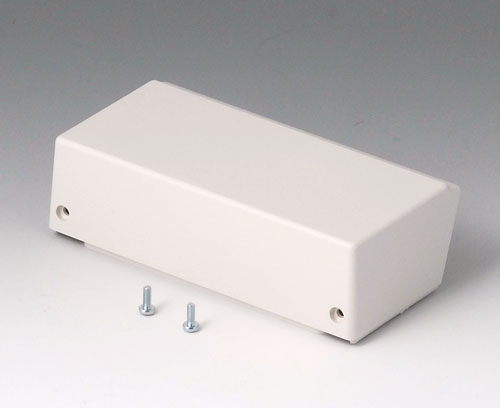

B4016457 Couvercle M fermé, surélevé

B4016457

Couvercle M fermé, surélevé Couvercle M fermé, pour recouvrir l'emplacement des bornes et pour le montage d'un système de lecteur à cartes par insertion, sur la base de cartes magnétiques, à induction et à puces. Liste des appareils correspondants sur demande.

Fourniture 1 couvercle, 2 vis

Fermer

B4016457

Couvercle M fermé, surélevé ABS (UL 94 HB)
gris blanc RAL 9002
134x67x38mm

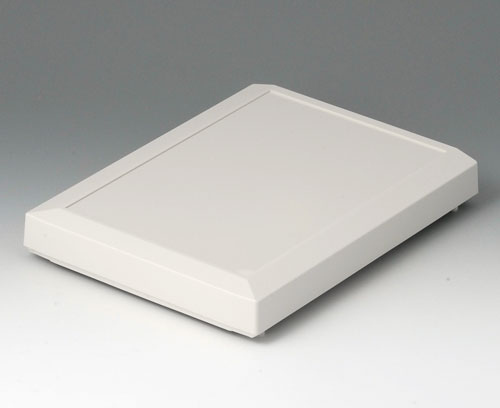

B4016617 Capot M, plat

B4016617

Capot M, plat Convenable pour DATEC-TERMINAL M, boitier de base vers. I, II, III. Pour protéger les composants électroniques. Zone de commande inclinée (1 mm) pour protéger le clavier à membrane souple. Bossages de fixation pour le montage du circuit imprimé. Fixation de la version I de l'arrière par 4 vis.

Fourniture 1 capot, jeu de montage

Fermer

B4016617

Capot M, plat ABS (UL 94 HB)
gris blanc RAL 9002
168x220x29mm

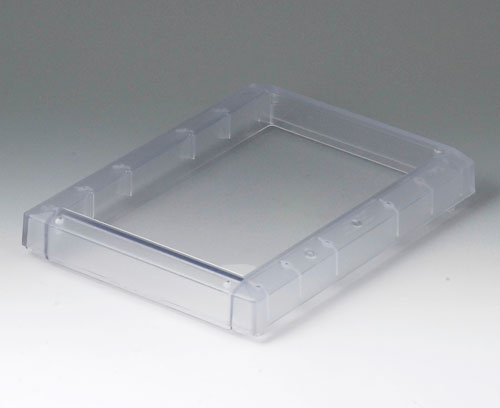

B4016621 Capot M, plat

B4016621

Capot M, plat Convenable pour DATEC-TERMINAL M, boitier de base vers. I, II, III. Pour protéger les composants électroniques. Zone de commande inclinée (1 mm) pour protéger le clavier à membrane souple. Bossages de fixation pour le montage du circuit imprimé. Fixation de la version I de l'arrière par 4 vis.

Fourniture 1 capot, jeu de montage

Fermer

B4016621

Capot M, plat PC (UL 94 V-0)
transparent
168x220x29mm

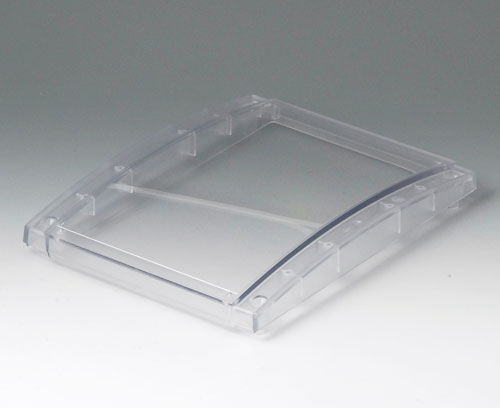

B4016631 Capot M, convexe

B4016631

Capot M, convexe Convenable pour DATEC-TERminal M, boitier de base vers. I, II, III. Pour protéger les composants électroniques. Zone de commande inclinée (1 mm) pour protéger le clavier à membrane souple. Des colonnettes intégrée pour la fixation des cartes imprimée. Des bandes d'obturantion transparent ou gris blanc sont nécesaires comme article séparé. Fixation de la version I par l'avant par 4 vis.

Fourniture 1 capot, jeu de montage

Fermer

B4016631

Capot M, convexe PC (UL 94 V-0)
transparent
168x220x29mm
B4016637 Capot M, convexe

B4016637

Capot M, convexe Convenable pour DATEC-TERminal M, boitier de base vers. I, II, III. Pour protéger les composants électroniques. Zone de commande inclinée (1 mm) pour protéger le clavier à membrane souple. Des colonnettes intégrée pour la fixation des cartes imprimée. Des bandes d'obturantion transparent ou gris blanc sont nécesaires comme article séparé. Fixation de la version I par l'avant par 4 vis.

Fourniture 1 capot, jeu de montage

Fermer

B4016637

Capot M, convexe ABS (UL 94 HB)
gris blanc RAL 9002
168x220x29mm

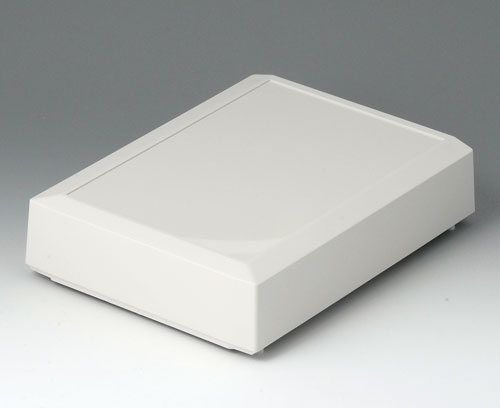

B4016657 Capot M, surélevé

B4016657

Capot M, surélevé Convenable pour DATEC-TERMINAL M, boitier de base vers. I, II, III. Pour protéger les composants électroniques. Zone de commande inclinée (1 mm) pour protéger le clavier à membrane souple. Bossages de fixation pour le montage du circuit imprimé. Fixation de la version I de l'arrière par 4 vis.

Fourniture 1 capot, jeu de montage

Fermer

B4016657

Capot M, surélevé ABS (UL 94 HB)
gris blanc RAL 9002
168x220x50mm

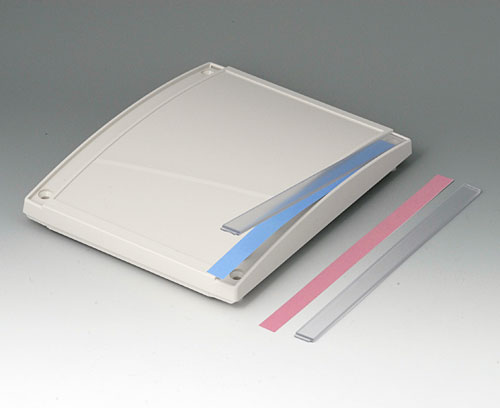

B4016671 Bande d'obturation M / L

B4016671

Bande d'obturation M / L Pour couvrir la zone de vissage si on utilise le capôt convexe. Facile à serrer. Codification par couleur possible, p.ex. par insérer une impression teint individuelle sur papier. Pour l'assemblage complète il y a 2 bandes d'obturation nécessaire.

Fourniture 1 bande d'obturation

Fermer

B4016671

Bande d'obturation M / L PC (UL 94 V-0)
transparent

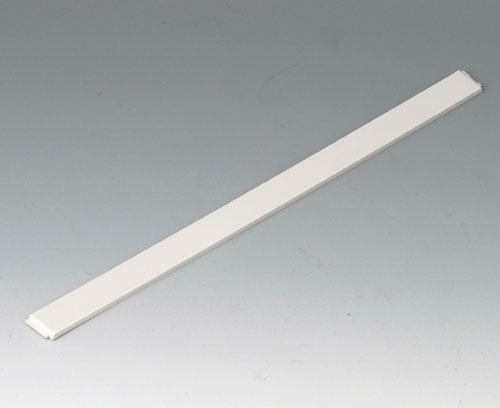

B4016677 Bande d'obturation M / L

B4016677

Bande d'obturation M / L Pour couvrir la zone de vissage si on utilise le capôt convexe. Facile à serrer. Pour l'assemblage complète il y a 2 bandes d'obturation nécessaire.

Fourniture 1 bande d'obturation

Fermer

B4016677

Bande d'obturation M / L ABS (UL 94 HB)
gris blanc RAL 9002
B4016917 Couvercle M avec fente, tout d'une piece

B4016917

Couvercle M avec fente, tout d'une piece Couvercle L avec fente tout d'une piece, pour le montage des appareils de lecture à carte par glissage pour carte à code à barres. Modification nécessaire (fraisage de fente). Plaque de montage correspondante pour le montage des appareils de lecture, voir accessoires.

Fourniture 1 couvercle, 2 vis

Fermer

B4016917

Couvercle M avec fente, tout d'une piece ABS (UL 94 HB)
gris blanc RAL 9002
134x67x38mm

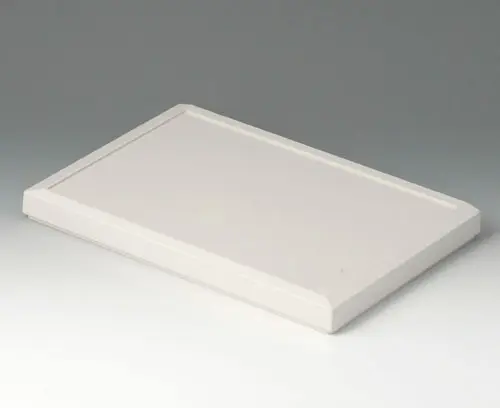

B4026617 Capot SL

B4026617

Capot SL Convenable pour DATEC-TERMINAL SL. Pour protéger les composants électroniques. Bossages de fixation pour le montage du circuit imprimé. Partie en creux pour protéger les claviers à membrane souple.

Fourniture 1 capot, jeu de montage

Fermer

B4026617

Capot SL ABS (UL 94 HB)
gris blanc RAL 9002
264x180x23mm

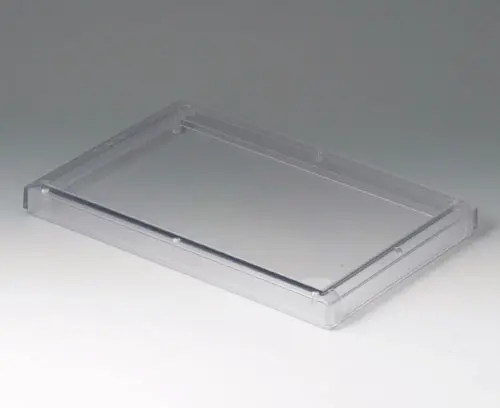

B4026621 Capot SL

B4026621

Capot SL Convenable pour DATEC-TERMINAL SL. Pour protéger les composants électroniques. Bossages de fixation pour le montage du circuit imprimé. Partie en creux pour protéger les claviers à membrane souple.

Fourniture 1 capot, jeu de montage

Fermer

B4026621

Capot SL PC (UL 94 V-0)
transparent
264x180x23mm
B4026637 Capot SL, convexe

B4026637

Capot SL, convexe Convenable pour DATEC-TERMINAL SL. Pour protéger les composants électroniques. Zone de commande inclinée (1 mm) pour protéger le clavier à membrane souple. Des colonnettes intégrée pour la fixation des cartes imprimée. Des bandes d'obturantion transparent ou gris blanc sont nécesaires comme article séparé. Fixation avec 4 vis par l'avant.

Fourniture 1 capot, jeu de montage

Fermer

B4026637

Capot SL, convexe ABS (UL 94 HB)
gris blanc RAL 9002
263x180x28mm
B4030417 Couvercle L fermé, plat

B4030417

Couvercle L fermé, plat Couvercle L fermé, pour recouvrir l'emplacement des bornes et pour le montage d'un système de lecteur à cartes par insertion, sur la base de cartes magnétiques, à induction et à puces.Demandez-nous notre liste des appareils qui correspondent à la version du couvercle désiré.

Fourniture 1 couvercle, 2 vis

Fermer

B4030417

Couvercle L fermé, plat ABS (UL 94 HB)
gris blanc RAL 9002
268x62x24mm
B4030617 Capot L, plat

B4030617

Capot L, plat Convenable pour DATEC-TERMINAL L, boitier de base vers. I, II, III. Pour protéger les composants électroniques. Zone de commande inclinée (1 mm) pour protéger le clavier à membrane souple. Bossages de fixation pour le montage du circuit imprimé. Fixation de la version I de l'arrière par 4 vis.

Fourniture 1 capot, jeu de montage

Fermer

B4030617

Capot L, plat ABS (UL 94 HB)
gris blanc RAL 9002
302x220x29mm

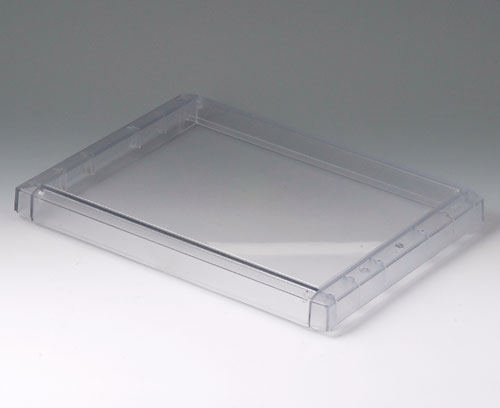

B4030621 Capot L, plat

B4030621

Capot L, plat Convenable pour DATEC-TERMINAL L, boitier de base vers. I, II, III. Pour protéger les composants électroniques. Zone de commande inclinée (1 mm) pour protéger le clavier à membrane souple. Bossages de fixation pour le montage du circuit imprimé. Fixation de la version I de l'arrière par 4 vis.

Fourniture 1 capot, jeu de montage

Fermer

B4030621

Capot L, plat PC (UL 94 V-0)
transparent
302x220x29mm
B4030631 Capot L, convexe

B4030631

Capot L, convexe Convenable pour DATEC-TERMINAL L, boitier de base vers. I, II, III. Pour protéger les composants électroniques. Zone de commande inclinée (1 mm) pour protéger le clavier à membrane souple. Des colonnettes intégrée pour la fixation des cartes imprimée. Des bandes d'obturantion transparent ou gris blanc sont nécesaires comme article séparé. Fixation de la version I par l'avant par 4 vis.

Fourniture 1 capot, jeu de montage

Fermer

B4030631

Capot L, convexe PC (UL 94 V-0)
transparent
302x220x29mm

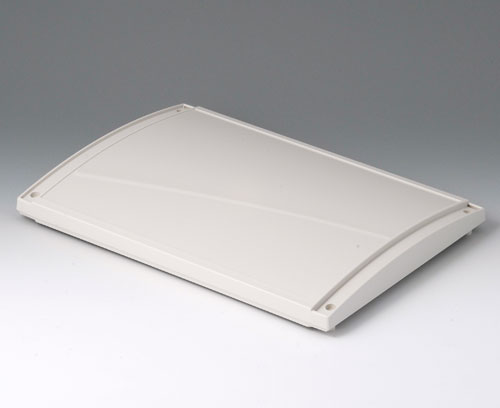

B4030637 Capot L, convexe

B4030637

Capot L, convexe Convenable pour DATEC-TERMINAL L, boitier de base vers. I, II, III. Pour protéger les composants électroniques. Zone de commande inclinée (1 mm) pour protéger le clavier à membrane souple. Des colonnettes intégrée pour la fixation des cartes imprimée. Des bandes d'obturantion transparent ou gris blanc sont nécesaires comme article séparé. Fixation de la version I par l'avant par 4 vis.

Fourniture 1 capot, jeu de montage

Fermer

B4030637

Capot L, convexe ABS (UL 94 HB)
gris blanc RAL 9002
302x220x29mm
B4030657 Capot L, surélevé

B4030657

Capot L, surélevé Convenable pour DATEC-TERMINAL L, boitier de base vers. I, II, III. Pour protéger les composants électroniques. Zone de commande inclinée (1 mm) pour protéger le clavier à membrane souple. Bossages de fixation pour le montage du circuit imprimé. Fixation de la version I de l'arrière par 4 vis.

Fourniture 1 capot, jeu de montage

Fermer

B4030657

Capot L, surélevé ABS (UL 94 HB)
gris blanc RAL 9002
302x220x50mm
B4030917 Couvercle L avec fente, tout d'une piece

B4030917

Couvercle L avec fente, tout d'une piece Couvercle L avec fente tout d'une piece, pour le montage des appareils de lecture à carte par glissage pour carte à code à barres. Modification nécessaire (fraisage de fente). Plaque de montage correspondante pour le montage des appareils de lecture, voir accessoires.

Fourniture 1 couvercle, 2 vis

Fermer

B4030917

Couvercle L avec fente, tout d'une piece ABS (UL 94 HB)
gris blanc RAL 9002
268x67x38mm
B4113106 Plaque avant S

B4113106

Plaque avant S Plaque avant S pour le montage des éléments de commande de tout genre.

Fourniture 1 plaque avant, 4 vis diamètre 4,0 mm

Fermer

B4113106

Plaque avant S Aluminium
anodisé mat
125,9x176x2mm
B4113126 Plaque profil S

B4113126

Plaque profil S Plaque profil S pour le montage d'éléments de commande de tout genre. Convient particulièrement bien pour l'utilisation de claviers à membrane. Surface légèrement en creux pour la protection des éléments de commande.

Fourniture 1 plaque profil, 4 vis, 2 bandes d'obturation

Fermer

B4113126

Plaque profil S Aluminium
anodisé mat
130x180x8mm

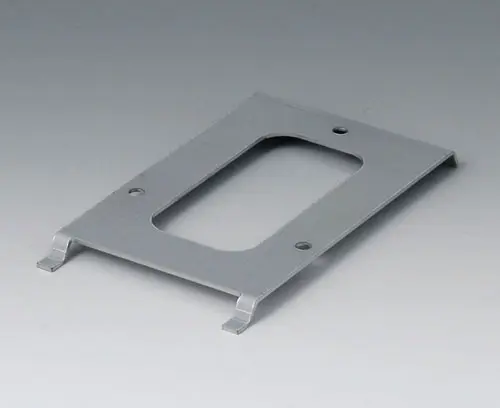

B4113147 Support mural S

B4113147

Support mural S Fixation murale S pour l'assemblage solide au mur. Détachment assuré par 2 trous dans la côté inférieure (usinage nécessaire).

Fourniture 1 fixation murale, 2 vis

Fermer

B4113147

Support mural S Acier
galvanisé
79x137x8mm
B4113671 Bande d'obturation S / S L

B4113671

Bande d'obturation S / S L Pour couvrir la zone de vissage si on utilise le capôt convexe. Facile à serrer. Codification par couleur possible, p.ex. par insérer une impression teint individuelle sur papier. Pour l'assemblage complète il y a 2 bandes d'obturation nécessaire.

Fourniture 1 bande d'obturation

Fermer

B4113671

Bande d'obturation S / S L PC (UL 94 V-0)
transparent
B4113677 Bande d'obturation S / SL

B4113677

Bande d'obturation S / SL Pour couvrir la zone de vissage si on utilise le capôt convexe. Facile à serrer. Pour l'assemblage complète il y a 2 bandes d'obturation nécessaire.

Fourniture 1 bande d'obturation

Fermer

B4113677

Bande d'obturation S / SL ABS (UL 94 HB)
gris blanc RAL 9002

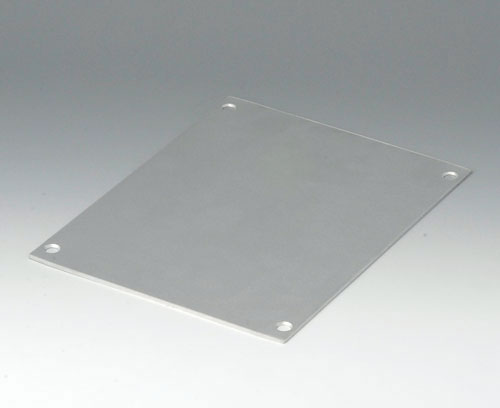

B4116106 Plaque avant MS

B4116106

Plaque avant MS Plaque avant MS pour le montage des éléments de commande de tout genre. En cas d'utilisation du capot, voir la plaque avant MH (accessoires).

Fourniture 1 plaque avant, 4 vis diamètre 5,0 mm

Fermer

B4116106

Plaque avant MS Aluminium
anodisé mat
165,4x217,4x2mm
B4116116 Plaque avant MH

B4116116

Plaque avant MH Plaque avant MH. En cas d'utilisation du modèle de boitier avec capot. Pour le montage des éléments de commande de tout genre.

Fourniture 1 plaque avant, 4 vis diamètre 3 mm

Fermer

B4116116

Plaque avant MH Aluminium
anodisé mat
128x209x2mm

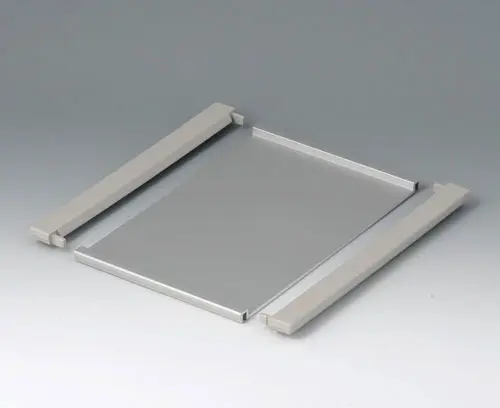

B4116126 Plaque profil M

B4116126

Plaque profil M Plaque profil M pour le montage d'éléments de commande de tout genre. Convient particulièrement bien pour l'utilisation de claviers à membrane. Surface légèrement en creux pour la protection des éléments de commande.

Fourniture 1 plaque profil, 4 vis, 2 bandes d'obturation

Fermer

B4116126

Plaque profil M Aluminium
anodisé mat
168x220x8mm
B4116136 Plaque de montage L et M

B4116136

Plaque de montage L et M Convenable pour couvercle L (B4030917) et couvercle M (B4016917) avec fente, tout d'une piece. Plaque de montage pour le montage des lecteurs de cartes les plus courantes.

Fourniture 1 plaque de montage, 2 vis diamètre 2,5 mm

Fermer

B4116136

Plaque de montage L et M Aluminium
anodisé mat
102x45x1mm

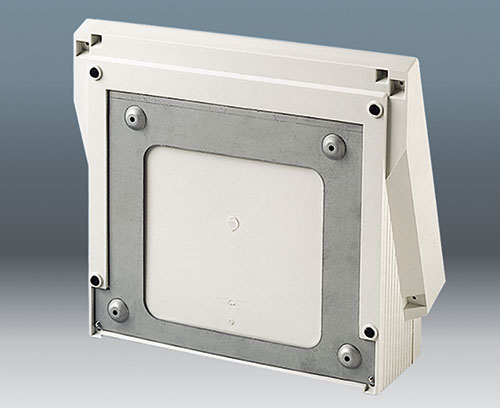

B4116147 Support mural

B4116147

Support mural Support mural M pour une fixation solide. Le boitier est vissé au support mural dans la partie prévue pour l'emplacement des bornes.

Fourniture 1 support mural, 2 vis M3

Fermer

B4116147

Support mural Acier
galvanisé
214x126x12mm
B4126106 Plaque avant SL

B4126106

Plaque avant SL Plaque avant SL pour le montage des éléments de commande de tout genre.

Fourniture 1 plaque avant, 4 vis diamètre 4,0 mm

Fermer

B4126106

Plaque avant SL Aluminium
anodisé mat
259,4x176x2mm
B4126126 Plaque profil SL

B4126126

Plaque profil SL Plaque profil SL pour le montage d'éléments de commande de tout genre. Convient particulièrement bien pour l'utilisation de claviers à membrane. Surface légèrement en creux pour la protection des éléments de commande.

Fourniture 1 plaque profil, 4 vis, 2 bandes d'obturation

Fermer

B4126126

Plaque profil SL Aluminium
anodisé mat
263x180x8mm

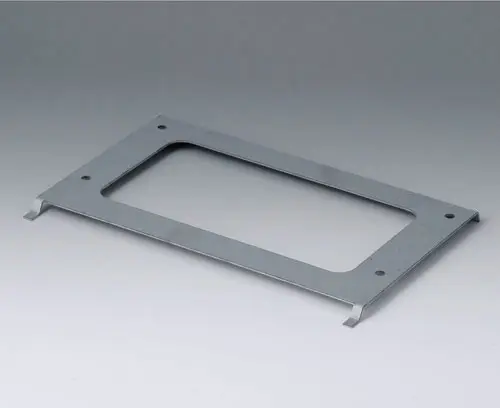

B4126147 Support mural SL

B4126147

Support mural SL Fixation murale SL pour l'assemblage solide au mur. Détachment assuré par 2 trous dans la côté inférieure (usinage nécessaire).

Fourniture 1 fixation murale, 2 vis

Fermer

B4126147

Support mural SL Acier
galvanisé
210x137x8mm

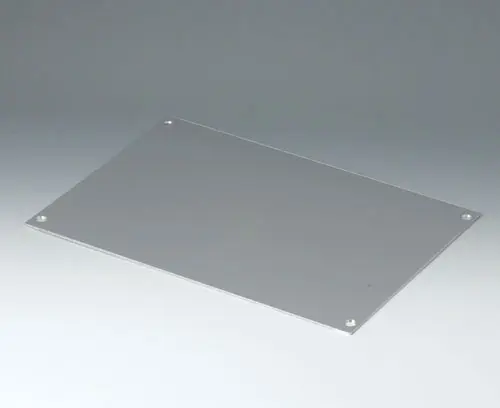

B4130106 Plaque avant LS

B4130106

Plaque avant LS Plaque avant LS pour le montage des éléments de commande de tout genre. En cas d'utilisation du capot, voir la plaque avant LH (accessoires).

Fourniture 1 plaque avant, 4 vis diamètre 5,0 mm

Fermer

B4130106

Plaque avant LS Aluminium
anodisé mat
299,4x217,4x2mm

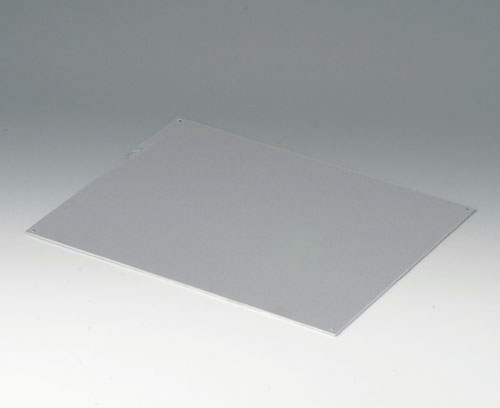

B4130116 Plaque avant LH

B4130116

Plaque avant LH Plaque avant LH. En cas d'utilisation du modèle de boitier avec capot. Pour le montage des éléments de commande de tout genre.

Fourniture 1 plaque avant, 4 vis diamètre 3 mm

Fermer

B4130116

Plaque avant LH Aluminium
anodisé mat
262x209x2mm

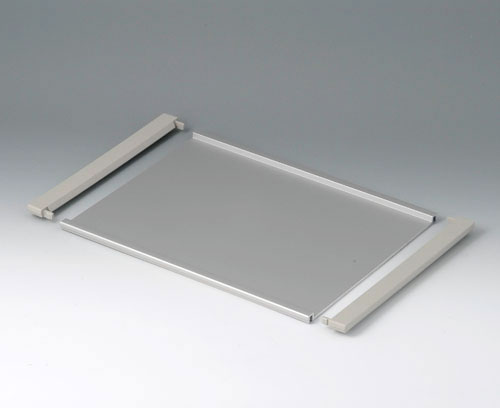

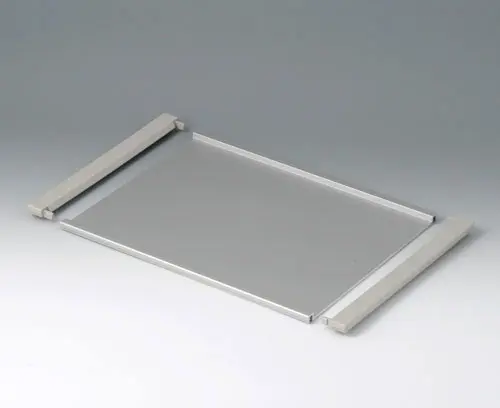

B4130126 Plaque profil L

B4130126

Plaque profil L Plaque profil L pour le montage d'éléments de commande de tout genre. Convient particulièrement bien pour l'utilisation de claviers à membrane. Surface légèrement en creux pour la protection des éléments de commande.

Fourniture 1 plaque profil, 4 vis, 2 bandes d'obturation

Fermer

B4130126

Plaque profil L Aluminium
anodisé mat
302x220x8mm
B4130147 Support mural L

B4130147

Support mural L Support mural L pour une fixation solide. Le boitier est vissé au support mural dans la partie prévue pour l'emplacement des bornes.

Fourniture 1 support mural, 2 vis M3

Fermer

B4130147

Support mural L Acier
galvanisé
214x260x12mm

Options de produit pour Datec-Terminal

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers prêts à l’encastrement, toutes modifications et finitions demandées comprises.
