B4026621

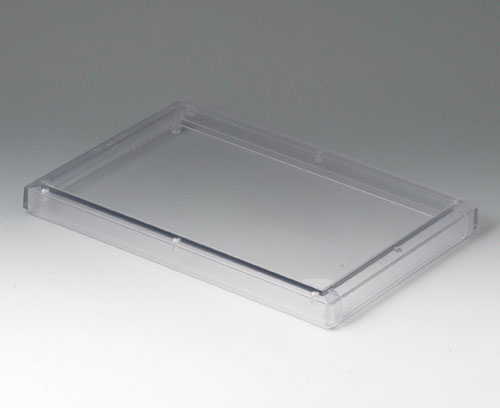

Capot SL

Convenable pour DATEC-TERMINAL SL. Pour protéger les composants électroniques. Bossages de fixation pour le montage du circuit imprimé. Partie en creux pour protéger les claviers à membrane souple.

Fourniture

1 capot, jeu de montage

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour B4026621

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier
B4026117 DATEC-TERMINAL SL

B4026117

DATEC-TERMINAL SL Boitier de base avec grande zone de commande à inclinaison ergonomique pour l'utilisation au choix d'une plaque frontale, plaque profilé ou d'un capot. Utilisable pour l'installation des cartes en format Europe double.

Fourniture 1 boitier de base, 4 vis, 4 pieds en caoutchouc, 1 jeu de joints

B4026117

DATEC-TERMINAL SL
Produit ajouté à votre panier

gris blanc RAL 9002
264x180x86mm

Options de produit pour B4026621

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

Matériau

Couleur
transparent
Standards
conforme RoHS
conforme REACH
Largeur
264 mm
Profondeur
180 mm
Hauteur
23 mm
Long. circuit imprimé,
partie inférieure
172 mm
Larg. circuit imprimé,
partie inférieure
237 mm
Longueur clavier
158,5 mm
Largeur clavier
234,3 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Poids/1 pc
247 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne

Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B4026621 et transmettez-nous votre demande de devis.
