Accessoires pour les boitiers
B4026117
DATEC-TERMINAL SL

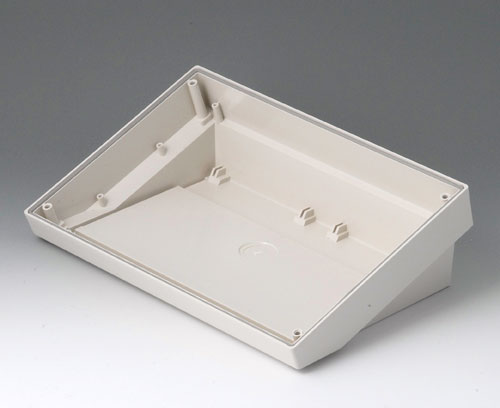

Boitier de base avec grande zone de commande à inclinaison ergonomique pour l'utilisation au choix d'une plaque frontale, plaque profilé ou d'un capot. Utilisable pour l'installation des cartes en format Europe double.
Fourniture1 boitier de base, 4 vis, 4 pieds en caoutchouc, 1 jeu de joints
Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour B4026117
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
Accessoires pour compléter
B4026617
Capot SL
Convenable pour DATEC-TERMINAL SL. Pour protéger les composants électroniques. Bossages de fixation pour le montage du circuit imprimé. Partie en creux pour protéger les claviers à membrane souple.
Fourniture 1 capot, jeu de montage
B4026617
Capot SLProduit ajouté à votre panier
gris blanc RAL 9002
264x180x23mm
B4026621
Capot SL
Convenable pour DATEC-TERMINAL SL. Pour protéger les composants électroniques. Bossages de fixation pour le montage du circuit imprimé. Partie en creux pour protéger les claviers à membrane souple.
Fourniture 1 capot, jeu de montage
B4026621
Capot SLProduit ajouté à votre panier
transparent
264x180x23mm
B4026637
Capot SL, convexe
Convenable pour DATEC-TERMINAL SL. Pour protéger les composants électroniques. Zone de commande inclinée (1 mm) pour protéger le clavier à membrane souple. Des colonnettes intégrée pour la fixation des cartes imprimée. Des bandes d'obturantion transparent ou gris blanc sont nécesaires comme article séparé. Fixation avec 4 vis par l'avant.
Fourniture 1 capot, jeu de montage
B4026637
Capot SL, convexeProduit ajouté à votre panier
gris blanc RAL 9002
263x180x28mm
B4113671
Bande d'obturation S / S L
Pour couvrir la zone de vissage si on utilise le capôt convexe. Facile à serrer. Codification par couleur possible, p.ex. par insérer une impression teint individuelle sur papier. Pour l'assemblage complète il y a 2 bandes d'obturation nécessaire.
Fourniture 1 bande d'obturation
B4113671
Bande d'obturation S / S LProduit ajouté à votre panier
transparent
B4113677
Bande d'obturation S / SL
Pour couvrir la zone de vissage si on utilise le capôt convexe. Facile à serrer. Pour l'assemblage complète il y a 2 bandes d'obturation nécessaire.
Fourniture 1 bande d'obturation
B4113677
Bande d'obturation S / SLProduit ajouté à votre panier
gris blanc RAL 9002
B4126106
Plaque avant SL
Plaque avant SL pour le montage des éléments de commande de tout genre.
Fourniture 1 plaque avant, 4 vis diamètre 4,0 mm
B4126106
Plaque avant SLProduit ajouté à votre panier
anodisé mat
259,4x176x2mm
B4126126
Plaque profil SL
Plaque profil SL pour le montage d'éléments de commande de tout genre. Convient particulièrement bien pour l'utilisation de claviers à membrane. Surface légèrement en creux pour la protection des éléments de commande.
Fourniture 1 plaque profil, 4 vis, 2 bandes d'obturation
B4126126
Plaque profil SLProduit ajouté à votre panier
anodisé mat
263x180x8mm
Accessoires "muraux/support"
B4126147
Support mural SL
Fixation murale SL pour l'assemblage solide au mur. Détachment assuré par 2 trous dans la côté inférieure (usinage nécessaire).
Fourniture 1 fixation murale, 2 vis
B4126147
Support mural SLProduit ajouté à votre panier
galvanisé
210x137x8mm
Options de produit pour B4026117
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
- Données techniques
-
Plans 2D et 3D
- Ex. d'application
- Données d'achat
Matériau
Degré de protection
Accessoires nécessaires : capot / capot convexe
Couleur
gris blanc RAL 9002
Standards
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Largeur
264 mm
Profondeur
180 mm
Hauteur
86 mm
Long. circuit imprimé,
partie inférieure
partie inférieure
160 mm
Larg. circuit imprimé,
partie inférieure
partie inférieure
251 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 191 KB
- Fichier AutoCAD DWG 253 KB
- Fichier AutoCAD DXF 908 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 938 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00008364.x_t 754 KB
- 00008364.STEP 1 864 KB
- 00008364.SAT 2 511 KB
Poids/1 pc
342 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
39269097
Pays d'origine
Allemagne
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B4026117 et transmettez-nous votre demande de devis.
