B4013617

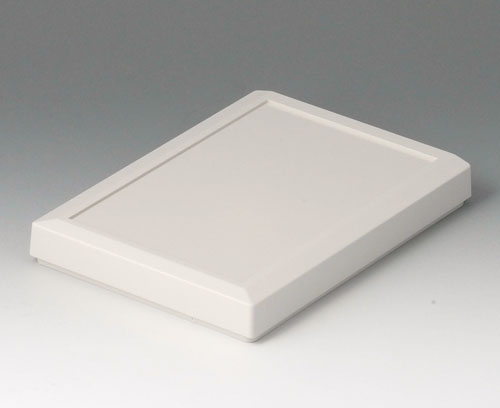

Capot S

Utilisable pour DATEC-TERMINAL S. Pour protéger l'électronique. Bossages de vis intégrés pour la fixation des circuits imprimés. Partie en creux pour la protection du clavier.

Fourniture

1 capot, jeu de vis

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour B4013617

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier
B4013117 DATEC-TERMINAL S

B4013117

DATEC-TERMINAL S Boitier de base avec zone de commande à inclinaison ergonomique pour l'utilisation au choix d'une plaque frontale, plaque profilé ou d'un capot. Utilisable pour l'installation des cartes en format Europe 100 x 160 mm.

Fourniture 1 boitier de base, 4 vis, 4 pieds en caoutchouc, 1 jeu de joints

B4013117

DATEC-TERMINAL S
Produit ajouté à votre panier

gris blanc RAL 9002
130x180x86mm

Options de produit pour B4013617

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

Matériau

Couleur
gris blanc RAL 9002
Standards
conforme RoHS
conforme REACH
Largeur
130 mm
Profondeur
180 mm
Hauteur
23 mm
Long. circuit imprimé,
partie inférieure
172 mm
Larg. circuit imprimé,
partie inférieure
104 mm
Longueur clavier
157,9 mm
Largeur clavier
100,5 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Poids/1 pc
125 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne

Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B4013617 et transmettez-nous votre demande de devis.
