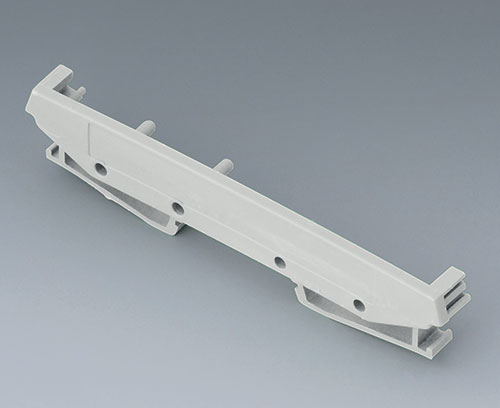

B6724445 RAILTEC SUP. 107, pièce terminale + pied

B6724445

RAILTEC SUP. 107, pièce terminale + pied

Construction modulaire. Assemblage sûr par emboîtement. Composants minimum pour un support : 2 pièces terminals. La combinaison avec les parties intermédiaires (art. sép.) permet une adaptation optimale à la taille requise. La largeur des platines découle de l'addition des dimensions des différentes pièces. Counvient pour des barrettes DIN EN 60715 (TH35).

Fourniture

1 pièce terminale

  • Composants/Accessoires
  • Options de produit

Composants du système pour compléter

B6724440 RAILTEC SUP. 107, partie intermédiaire

B6724440

RAILTEC SUP. 107, partie intermédiaire Parties intermédiaires permettent une adaptation optimale à la taille requise. Construction modulaire. Assemblage sûr par emboîtement. 2 piéce terminales avec/sans pied (art. sép.) néssesaire. La largeur des platines découle de l'addition des dimensions des différentes pièces.

Fourniture 1 partie intermédiaire

Fermer

B6724440

RAILTEC SUP. 107, partie intermédiaire
Produit ajouté à votre panier
PA6 FR (30) (UL 94 V-0)
gris clair
118x18,5x17,5mm
B6724441 RAILTEC SUP. 107, partie intermédiaire

B6724441

RAILTEC SUP. 107, partie intermédiaire Parties intermédiaires permettent une adaptation optimale à la taille requise. Construction modulaire. Assemblage sûr par emboîtement. 2 piéce terminales avec/sans pied (art. sép.) néssesaire. La largeur des platines découle de l'addition des dimensions des différentes pièces.

Fourniture 1 partie intermédiaire

Fermer

B6724441

RAILTEC SUP. 107, partie intermédiaire
Produit ajouté à votre panier
PA6 FR (30) (UL 94 V-0)
gris clair
118x35x17,5mm
B6724442 RAILTEC SUP. 107, p. intermédiaire +pied

B6724442

RAILTEC SUP. 107, p. intermédiaire +pied Parties intermédiaires permettent une adaptation optimale à la taille requise. Construction modulaire. Assemblage sûr par emboîtement. 2 piéce terminales avec/sans pied (art. sép.) néssesaire. La largeur des platines découle de l'addition des dimensions des différentes pièces. Counvient pour des barrettes DIN EN 60715 (TH35, G32 et TH15).

Fourniture 1 partie intermédiaire avec pied

Fermer

B6724442

RAILTEC SUP. 107, p. intermédiaire +pied
Produit ajouté à votre panier
PA6 FR (30) (UL 94 V-0)
gris clair
118x18,5x27,5mm
B6724443 RAILTEC SUP. 107, p. intermédiaire +pied

B6724443

RAILTEC SUP. 107, p. intermédiaire +pied Parties intermédiaires permettent une adaptation optimale à la taille requise. Construction modulaire. Assemblage sûr par emboîtement. 2 piéce terminales avec/sans pied (art. sép.) néssesaire. La largeur des platines découle de l'addition des dimensions des différentes pièces. Counvient pour des barrettes DIN EN 60715 (TH35, G32 et TH15).

Fourniture 1 partie intermédiaire avec pied

Fermer

B6724443

RAILTEC SUP. 107, p. intermédiaire +pied
Produit ajouté à votre panier
PA6 FR (30) (UL 94 V-0)
gris clair
118x35x27,5mm

Accessoires "muraux/support"

B6824543 Jeu de support mural avec pied, SUP. 107

B6824543

Jeu de support mural avec pied, SUP. 107 Permet une fixation directement au mur, convient pour la pièce terminale avec pied.

Fourniture jeu de deux pièces

Fermer

B6824543

Jeu de support mural avec pied, SUP. 107
Produit ajouté à votre panier
PA6 FR (30) (UL 94 V-0)
gris clair

Options de produit pour B6724445

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Couleur
gris clair
Standards
Longueur
118 mm
Largeur
11,5 mm
Hauteur
27,5 mm
Long. circuit imprimé,
partie inférieure
107 mm
Larg. circuit imprimé,
partie inférieure
10 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
16 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Royaume-Uni
