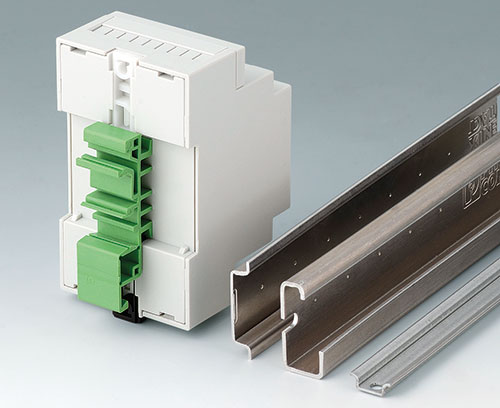

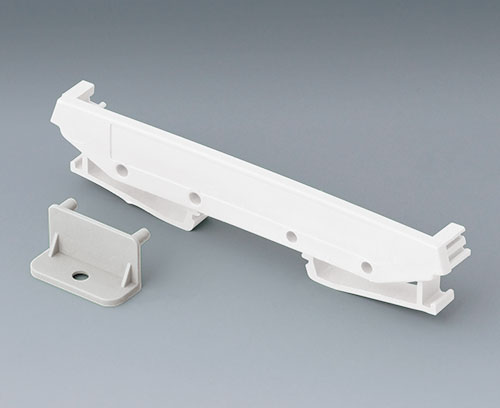

Adaptateur pour rails DIN EN 60715 TH15 et G32

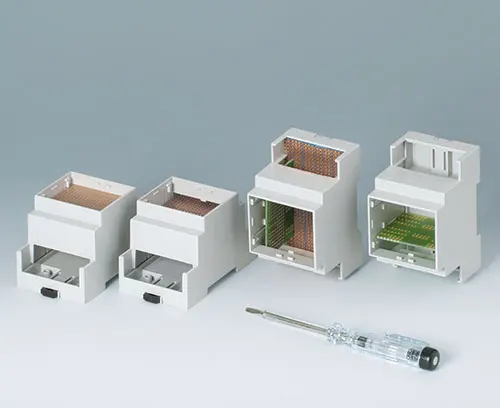

RAILTEC C : Souplesse pour la mise en place de circuits imprimés
RAILTEC C, 6 modules avec partie supérieure plat
RAILTEC C, 6 modules, avec partie supérieure surélevé

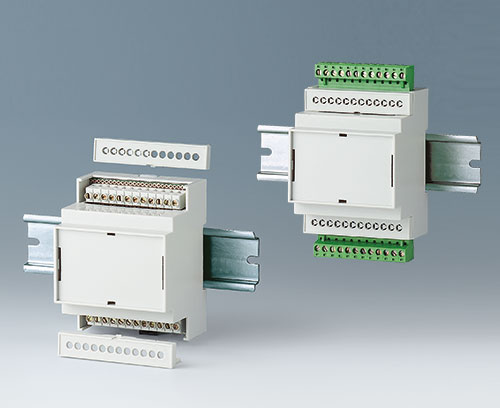

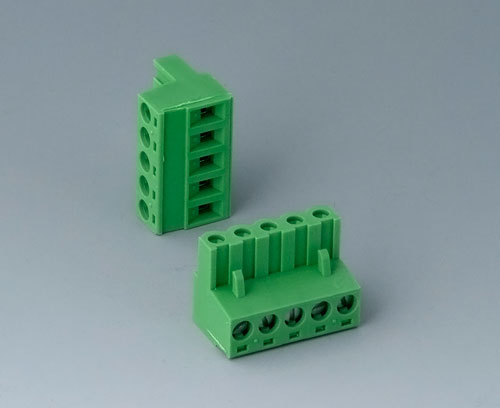

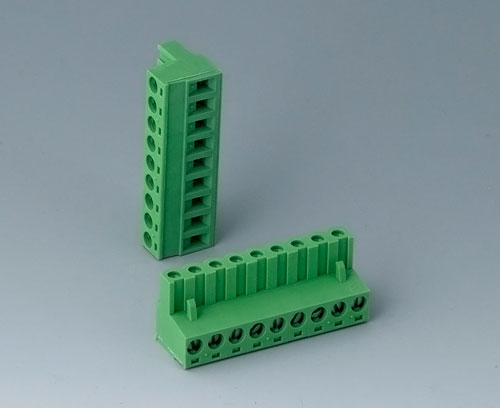

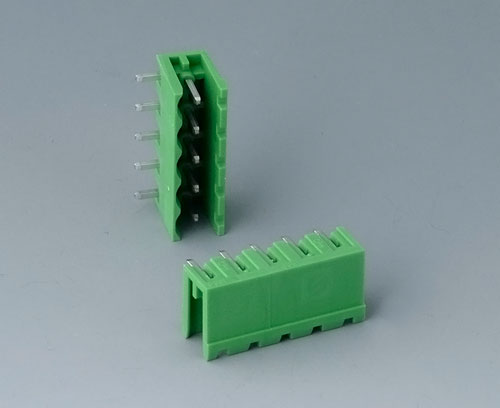

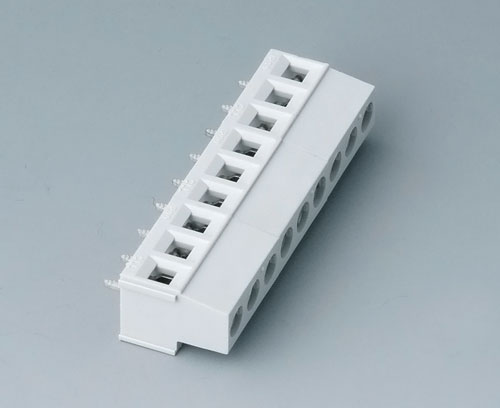

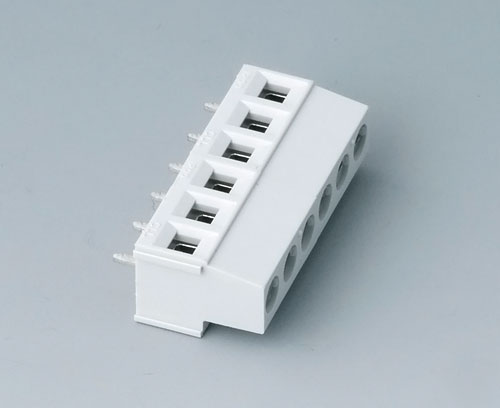

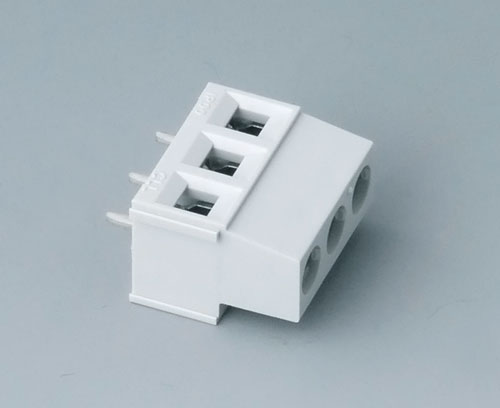

RAILTEC C avec borniers à circuits imprimés et réglettes à broches

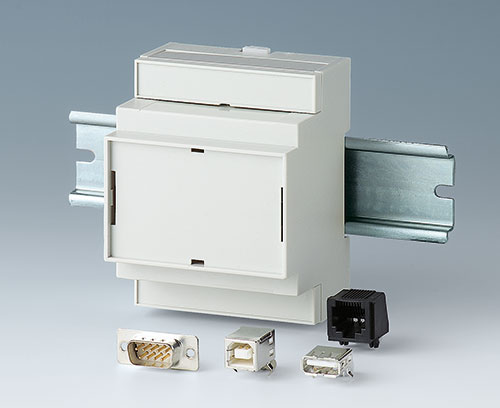

RAILTEC C version IV avec connecteur enfichable par l‘avant

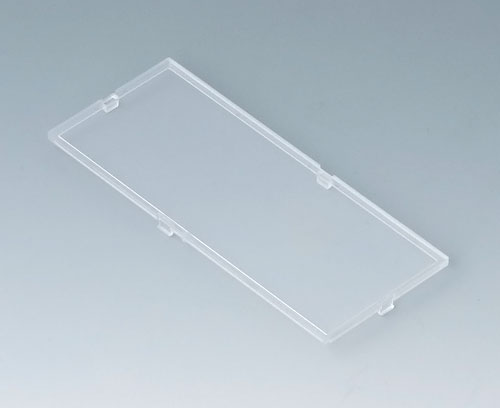

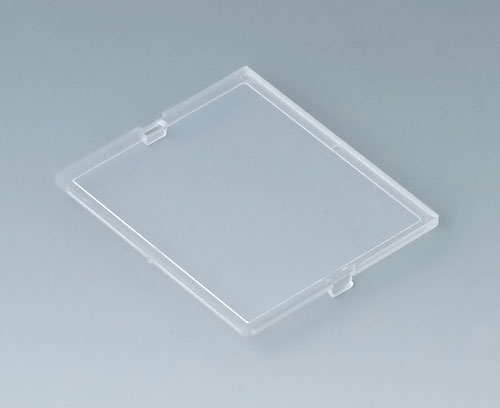

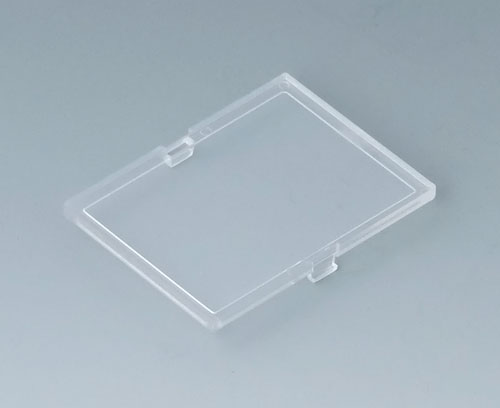

RAILTEC C avec couvercle avant

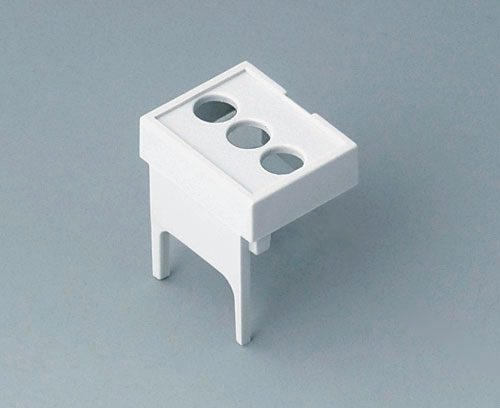

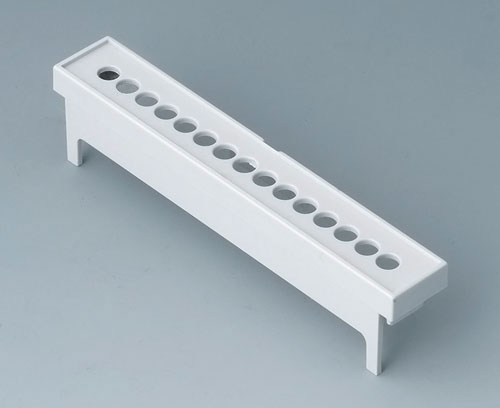

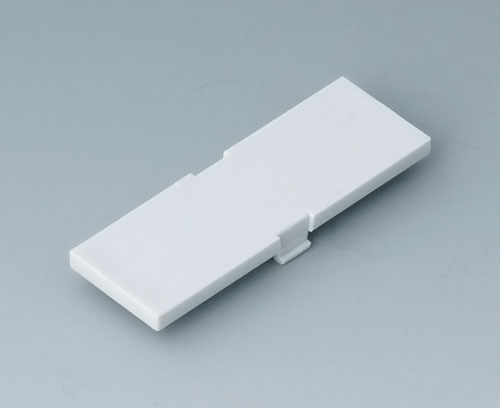

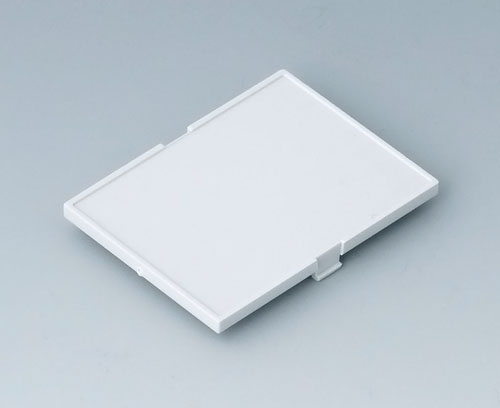

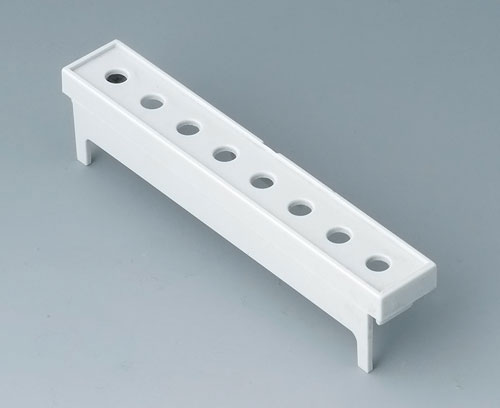

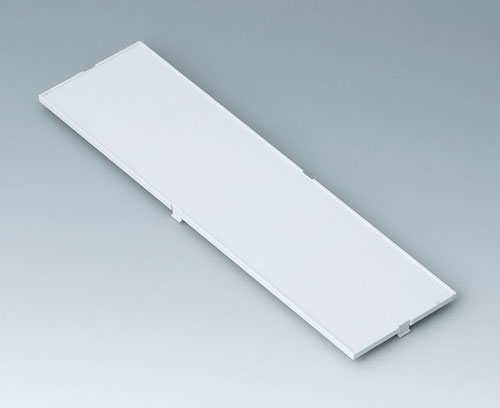

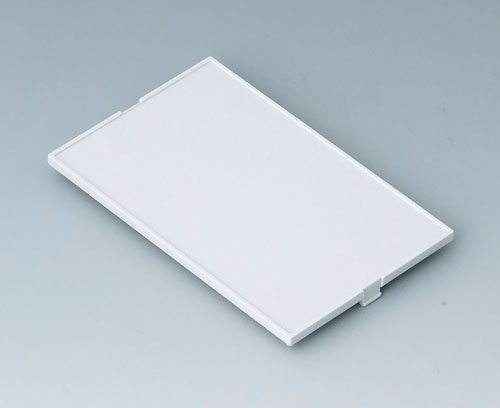

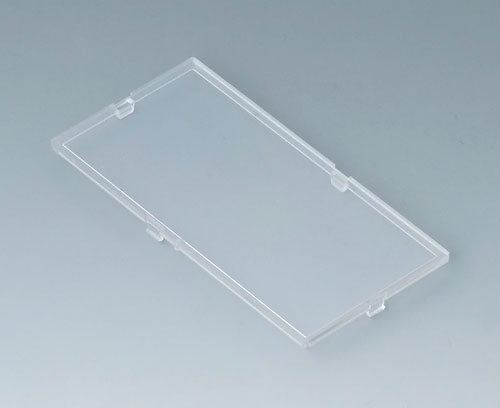

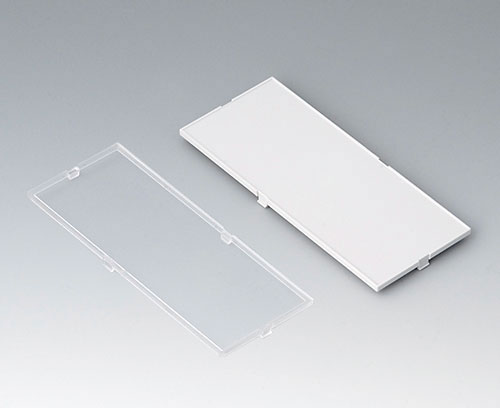

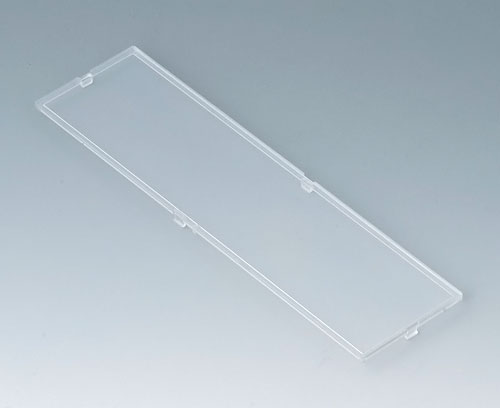

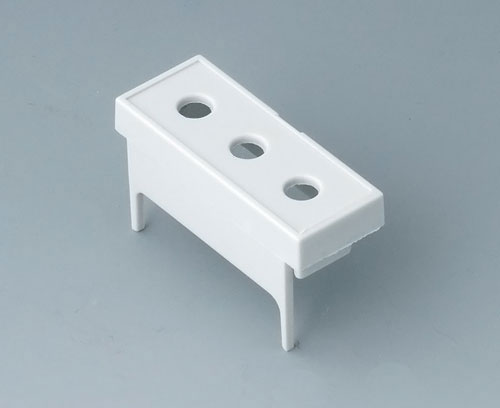

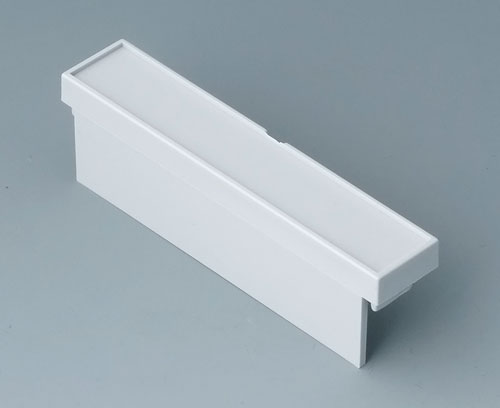

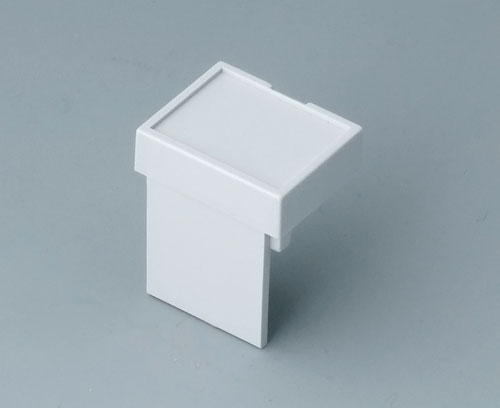

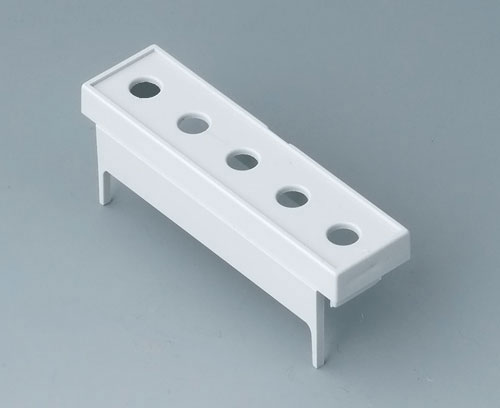

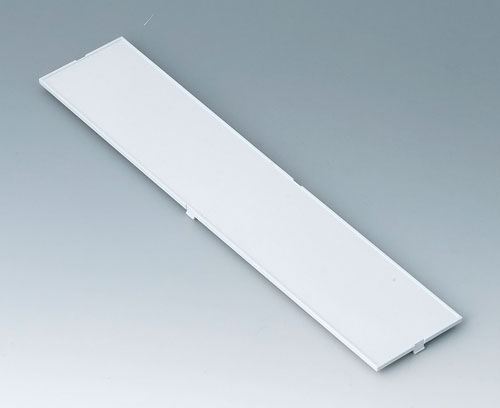

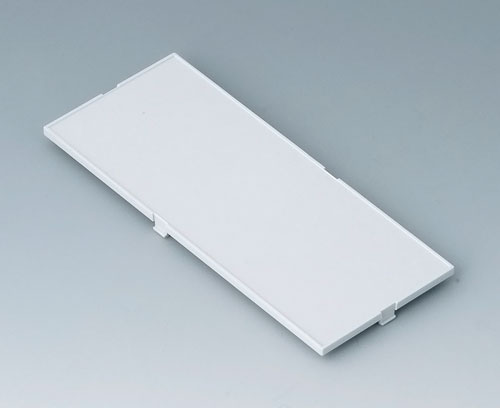

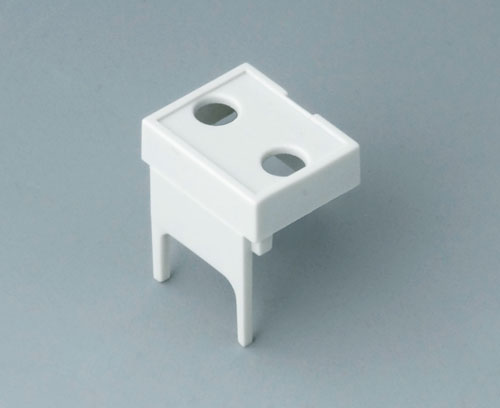

Plaques avants (accessoires RAILTEC C)

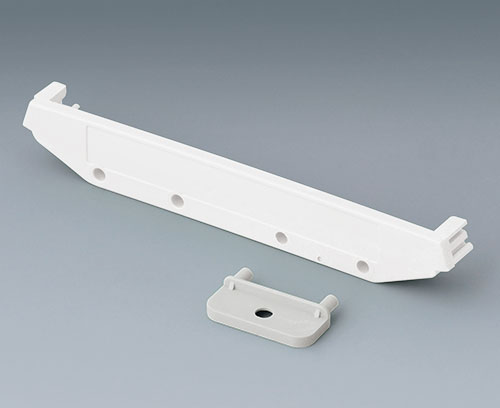

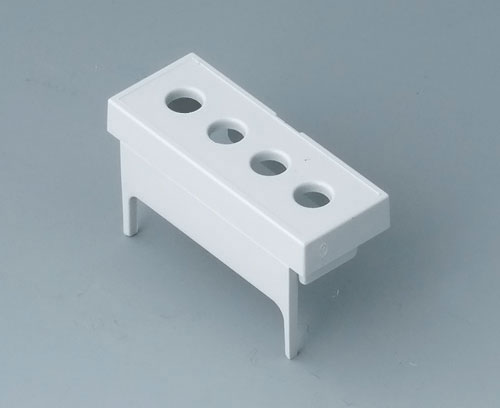

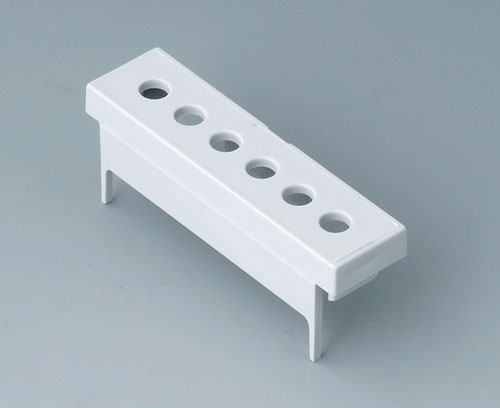

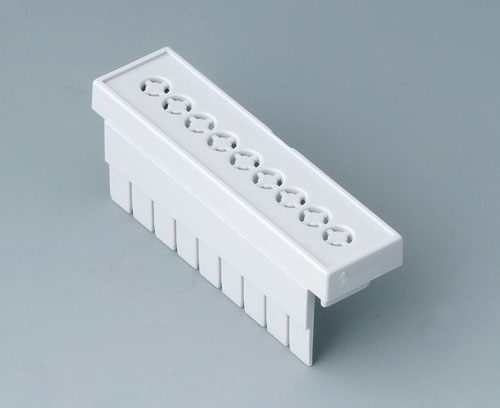

RAILTEC CB pour réglettes à broches (accessoires)

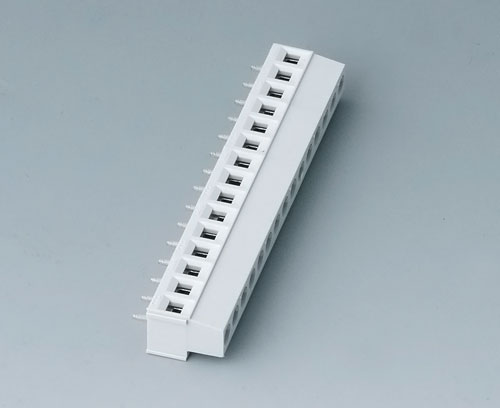

RAILTEC CV avec borniers enfichables, 16 pôles (4 x 4 pôles) par échelons de 5 mm
RAILTEC CM avec raccords
RAILTEC CC avec raccords et partie frontale amovible

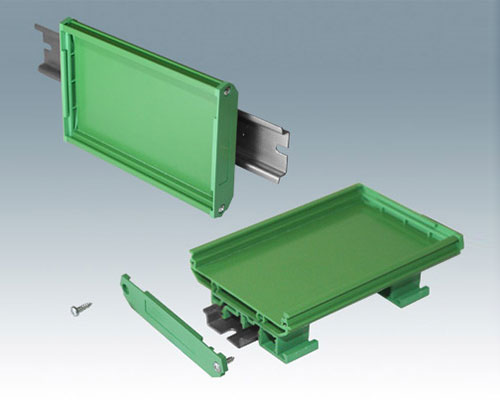

RAILTEC SUPPORT EXTRUDED (UK & USA markets)

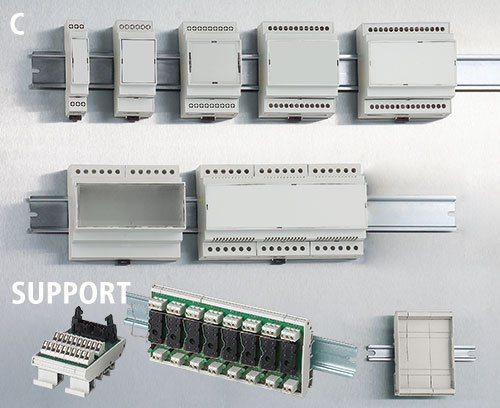

Boitiers modulaires pour rails DIN et supports de composants

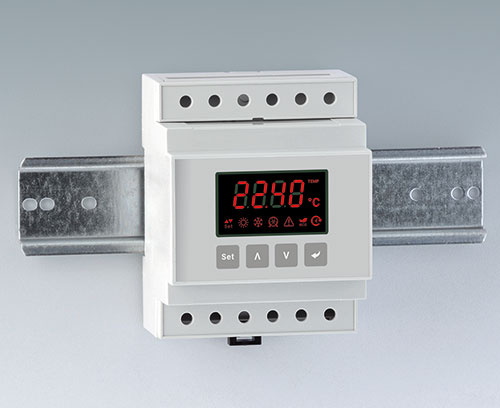

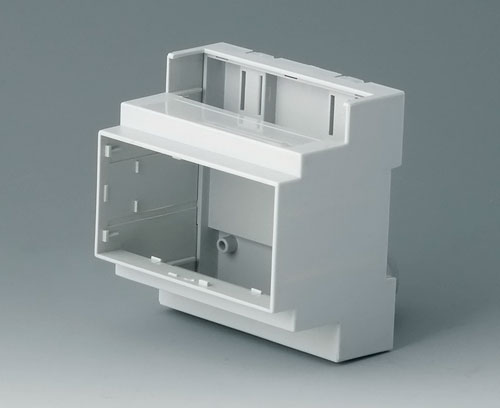

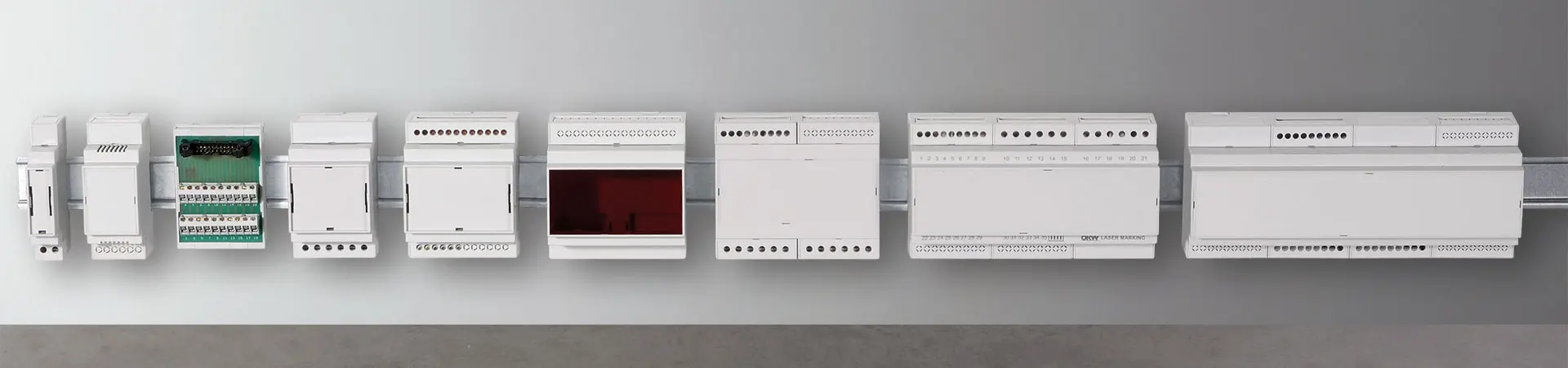

Railtec C

Boitiers modulaires pour rails DIN et supports de composants

Gamme de boitiers complète tant pour la fixation sur rail DIN EN 60715 que pour une installation directement au mur. Les supports permettant un montage individuel des composants et offrant une plus grande souplesse grâce à un remplacement facile des interfaces font également partie du programme.

  • tous les types offrent de grandes facilités de montage pour la mise en place de composants et les travaux de raccordement !
  • excellentes propriétés du matériau qui permet une utilisation dans des con-ditions rudes avec une très bonne résistance à la température (UL 94 V-0)
  • assemblage par simple emboitement des éléments du boitier

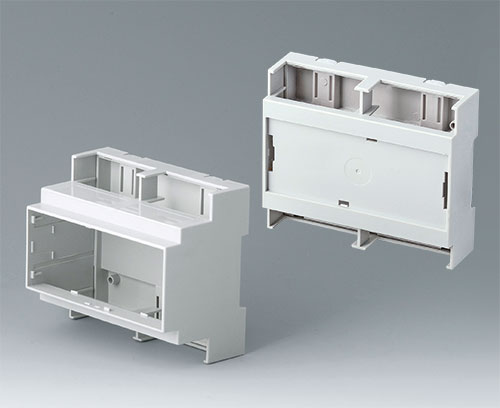

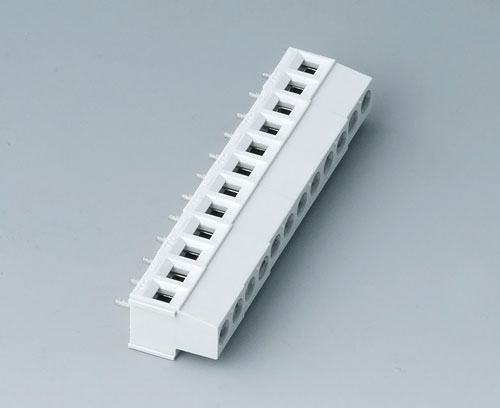

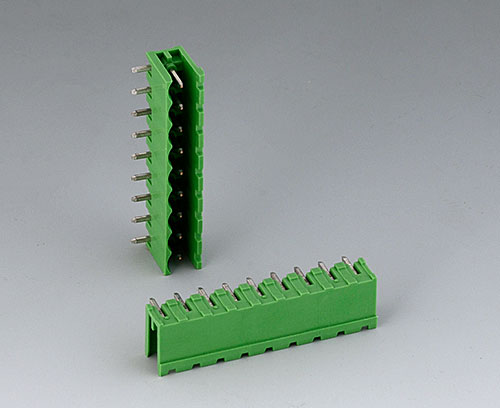

  • RAILTEC C : pour borniers à circuits imprimés, réglettes à broches et connecteurs enfichables par l‘avant ; cadre optionnel pour placer un circuit imprimé supplémentaire ; différentes versions de plaques avant et de couvercles ; largeurs de module 1-12 ; pour rails DIN EN 60715 TH35 ; positionnement des circuits imprimés avec trois orientations possibles ; adaptateur pour TH15 et G32 (1 à 4 modules) en accessoire
    Version I partie frontale ouverte, côté raccordement avec passage libre,
    sans fentes d'aération
    Version II partie frontale ouverte, côté raccordement avec passage libre,
    avec fentes d'aération
    Version III partie frontale ouverte, côté raccordement avec paroi de boitier prolongée,
    sans fentes d'aération
    Version IV partie frontale fermée, côté raccordement avec passage libre,
    sans fentes d'aération

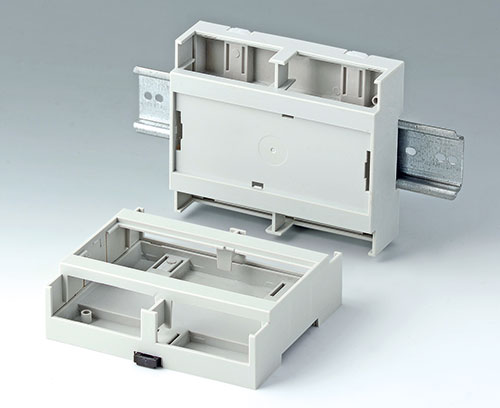

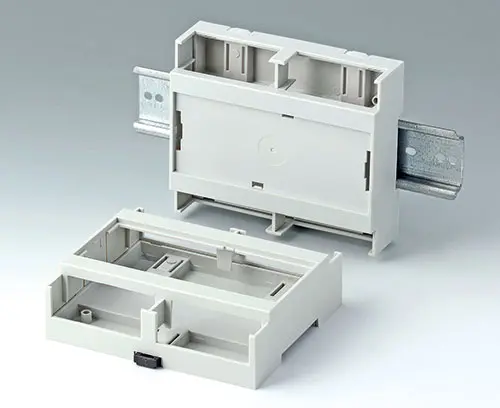

    NOUVEAU: RAILTEC C, 6 modules avec partie supérieure plat

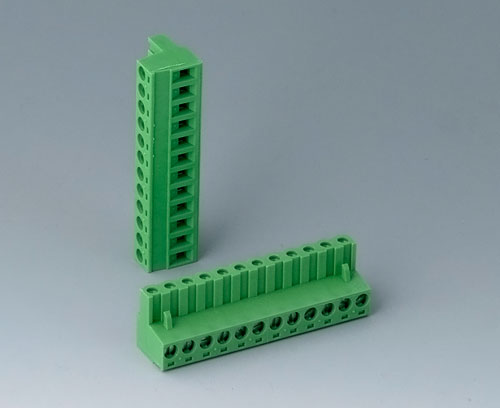

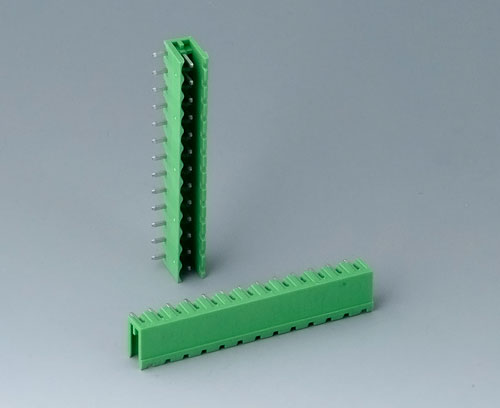

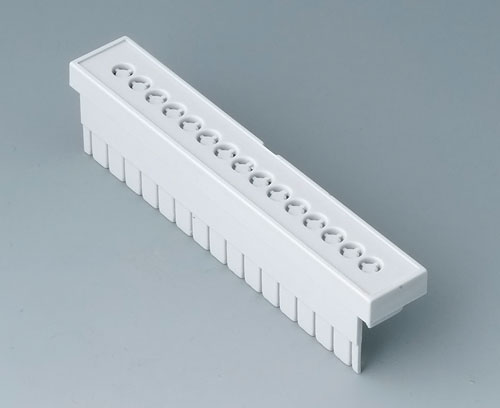

  • RAILTEC CB : pour réglettes à broches dans la grille 5,0, 12 pôles maxi ; possibilités de raccordement sur 3 côtés ; 2 largeurs standards ; pour rails DIN EN 60715 TH35 et G32

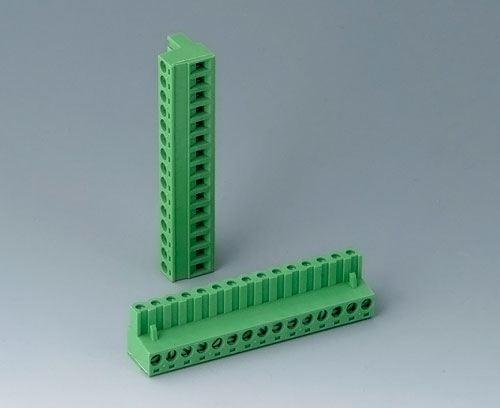

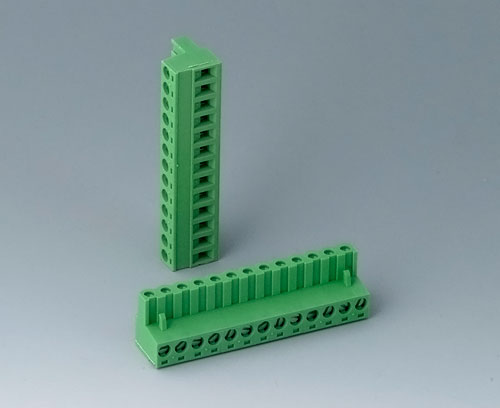

  • RAILTEC CV avec borniers enfichables, 16 pôles (4 x 4 pôles) par échelons de 5 mm; sans/avec fentes d'aération pour une bonne évacuation de la chaleur, pour rails DIN EN 60715 TH35
  • RAILTEC CM : avec 8 raccords sur 4 niveaux ; largeur du module standard 17,5 mm, extension individuelle possible ; pour rails DIN EN 60715 TH35 ; adaptateur pour TH15 et G32 en accessoire
  • RAILTEC CC : avec 12 raccords ; partie frontale amovible, avec clip intégré pour l’inscription ; pour rails DIN EN 60715 TH35 ; adaptateur pour TH15 et G32 en accessoire

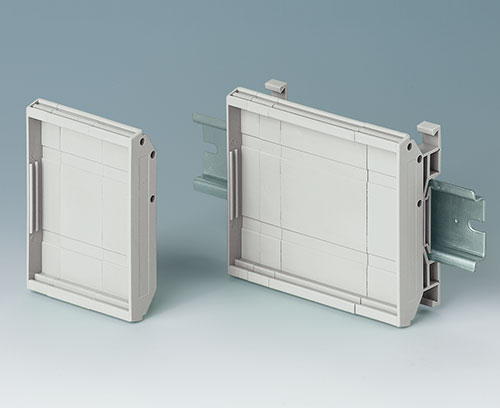

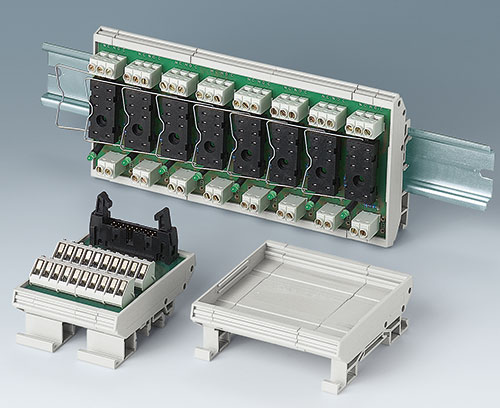

  • RAILTEC SUPPORT : support de modules électroniques de construction modulaire pour un montage individuel des composants ; pour rails DIN EN 60715 TH35, TH15 et G32
  • degré de protection < IP 40

Applications

Automatisation. Technique des bâtiments, de sécurité et domotique. Technique de chauffage et de climatisation. Convient en particulier comme boîtier de commande et de régulation pour les régulateurs temporels, sondes, relais, distributeurs de signaux, etc.


  • Choix du modèle
  • Données techniques
  • Options de produit
    (sélection)

Choisissez le modèle et la taille(s) et cliquez sur Recherche >>.

Sans fentes d'aération, 1 côte ouvert
RAILTEC C sans fentes d'aération, 1 côte ouverte
Sans fentes d'aération, 2 côtes ouverts
RAILTEC C sans fentes d'aération, 2 côtes ouverts

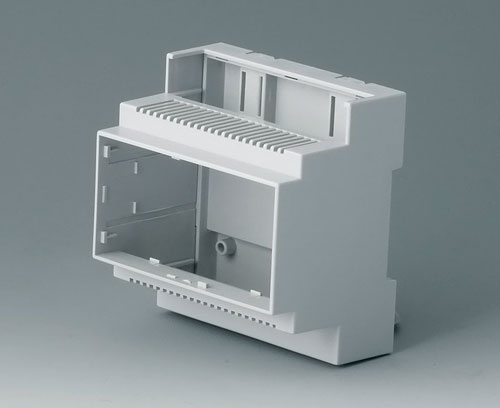

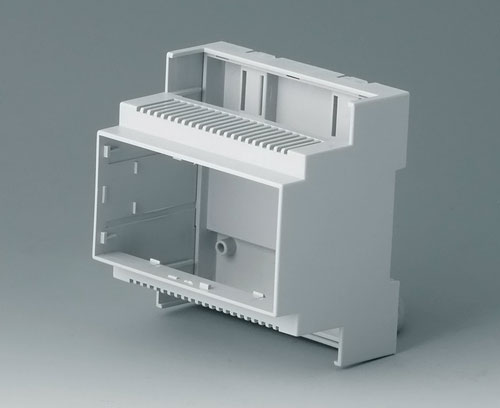

Avec fentes d'aération, 1 côte ouvert
RAILTEC C avec fentes d'aération, 1 côte ouvert
Avec fentes d'aération, 2 côtes ouverts
RAILTEC C avec fentes d'aération, 2 côtes ouverts
