Accessoires pour les boitiers
B6802115

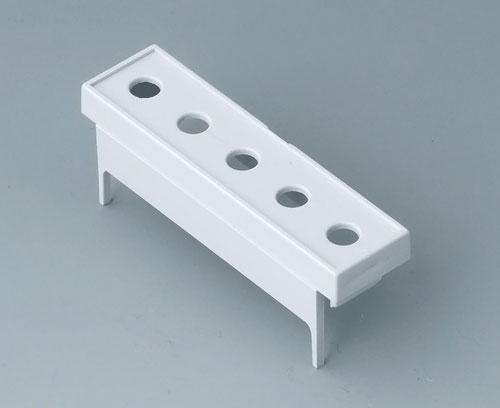

Couvre-bornes, avec alésages, 10,16
Assemblage par simple encliquetage des éléments du boitier.
Version5 pole (est prévu pour l'utilisation de borniers á circuits imprimés, grille 10,16)
Fourniture1 pce
Plan 2D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour B6802115
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
B6702100
RAILTEC C, 3 modules, Vers. I
Boitier avec 2 côtes ouverts - pour 2 couvre-bornes (acc.) max. Conçu pour la fixation sur barrettes DIN EN 60715 (TH35). Partie inf. avec bossages de fixation. Guides verticaux et horizontale pour l'introduction du circuit imprimé. Assemblage par simple encliquetage des éléments du boitier. Couvre-bornes, cadre, plaque avant, couvercle convexe voir accessoires.
Version Partie frontale ouverte, côte raccordement avec passage libre
Fourniture 1 partie inférieure, 2 clips encliquetable, 1 partie supérieure
B6702100
RAILTEC C, 3 modules, Vers. IProduit ajouté à votre panier
gris clair
53x90x58mm
B6702102
RAILTEC C, 3 modules, Vers. II
Boitier avec 2 côtes ouverts - pour 2 couvre-bornes (acc.) max. Conçu pour la fixation sur barrettes DIN EN 60715 (TH35). Partie inf. avec bossages de fixation. Guides verticaux et horizontale pour l'introduction du circuit imprimé. Assemblage par simple encliquetage des éléments du boitier. Couvre-bornes, cadre, plaque avant, couvercle convexe voir accessoires.
Version Partie frontale ouverte, côte raccordement avec passage libre, avec fentes d'aération
Fourniture 1 partie inférieure, 2 clips encliquetable, 1 partie supérieure
B6702102
RAILTEC C, 3 modules, Vers. IIProduit ajouté à votre panier
gris clair
53x90x58mm
B6702106
RAILTEC C, 3 modules, Vers. IV
Boitier avec 2 côtes ouverts - pour 2 couvre-bornes (acc.) max. Conçu pour la fixation sur barrettes DIN EN 60715 (TH35).Partie inf. avec bossages de fixation. Guides verticaux et horizontale pour l'introduction du circuit imprimé. Assemblage par simple encliquetage des éléments du boitier. Couvre-bornes, plaque avant voir accessoires.
Version Partie frontale fermée, côte raccordement avec passage libre
Fourniture 1 partie inférieure, 2 clips encliquetable, 1 partie supérieure
B6702106
RAILTEC C, 3 modules, Vers. IVProduit ajouté à votre panier
gris clair
53x90x58mm
B6705100
RAILTEC C, 6 modules, Vers. I
Boitier avec 2 côtes ouverts - pour 4 couvre-bornes (acc.) max. Conçu pour la fixation sur barrettes DIN EN 60715 (TH35). Partie inf. avec bossages de fixation. Guides verticaux et horizontale pour l'introduction du circuit imprimé. Assemblage par simple encliquetage des éléments du boitier.
Version Partie frontale ouverte*, côte raccordement avec passage libre (*une traverse assure plus de stabilité pendant le transport-facile à enlever)
Fourniture 1 partie inférieure, 3 clips encliquetable, 1 partie supérieure
B6705100
RAILTEC C, 6 modules, Vers. IProduit ajouté à votre panier
gris clair
106x90x58mm
B6705101
RAILTEC C, 6 modules, Vers. I
Boitier avec 1 côte ouvert - pour 2 couvre-bornes (acc.) max. Conçu pour la fixation sur barrettes DIN EN 60715 (TH35). Partie inf. avec bossages de fixation. Guides verticaux et horizontale pour l'introduction du circuit imprimé. Assemblage par simple encliquetage des éléments du boitier.
Version Partie frontale ouverte*, côte raccordement avec passage libre (*une traverse assure plus de stabilité pendant le transport-facile à enlever)
Fourniture 1 partie inférieure, 3 clips encliquetable, 1 partie supérieure
B6705101
RAILTEC C, 6 modules, Vers. IProduit ajouté à votre panier
gris clair
106x90x58mm
B6705102
RAILTEC C, 6 modules, Vers. II
Boitier avec 2 côtes ouverts - pour 4 couvre-bornes (acc.) max. Conçu pour la fixation sur barrettes DIN EN 60715 (TH35). Partie inf. avec bossages de fixation. Guides verticaux et horizontale pour l'introduction du circuit imprimé. Assemblage par simple encliquetage des éléments du boitier.
Version Partie frontale ouverte*, côte raccordement avec passage libre, avec fentes d'aération (*une traverse assure plus de stabilité pendant le transport-facile à enlever)
Fourniture 1 partie inférieure, 3 clips encliquetable, 1 partie supérieure
B6705102
RAILTEC C, 6 modules, Vers. IIProduit ajouté à votre panier
gris clair
106x90x58mm
B6705103
RAILTEC C, 6 modules, Vers. II
Boitier avec 1 côte ouvert - pour 2 couvre-bornes (acc.) max. Conçu pour la fixation sur barrettes DIN EN 60715 (TH35). Partie inf. avec bossages de fixation. Guides verticaux et horizontale pour l'introduction du circuit imprimé. Assemblage par simple encliquetage des éléments du boitier.
Version Partie frontale ouverte*, côte raccordement avec passage libre, avec fentes d'aération (*une traverse assure plus de stabilité pendant le transport-facile à enlever)
Fourniture 1 partie inférieure, 3 clips encliquetable, 1 partie supérieure
B6705103
RAILTEC C, 6 modules, Vers. IIProduit ajouté à votre panier
gris clair
106x90x58mm
B6705106
RAILTEC C, 6 modules, Vers. IV
Boitier avec 2 côtes ouverts - pour 4 couvre-bornes (acc.) max. Conçu pour la fixation sur barrettes DIN EN 60715 (TH35). Partie inf. avec bossages de fixation. Guides verticaux et horizontale pour l'introduction du circuit imprimé. Assemblage par simple encliquetage des éléments du boitier.
Version Partie frontale fermée, côte raccordement avec passage libre
Fourniture 1 partie inférieure, 3 clips encliquetable, 1 partie supérieure
B6705106
RAILTEC C, 6 modules, Vers. IVProduit ajouté à votre panier
gris clair
106x90x58mm
B6705107
RAILTEC C, 6 modules, Vers. IV
Boitier avec 1 côte ouvert - pour 2 couvre-bornes (acc.) max. Conçu pour la fixation sur barrettes DIN EN 60715 (TH35). Partie inf. avec bossages de fixation. Guides verticaux et horizontale pour l'introduction du circuit imprimé. Assemblage par simple encliquetage des éléments du boitier.
Version Partie frontale fermée, côte raccordement avec passage libre
Fourniture 1 partie inférieure, 3 clips encliquetable, 1 partie supérieure
B6705107
RAILTEC C, 6 modules, Vers. IVProduit ajouté à votre panier
gris clair
106x90x58mm
B6705800
RAILTEC C, 6 modules, plate, Vers. I
Boitier avec 2 côtes ouverts et coquille surélevée pour 4 couvre-bornes (acc.) max. Conçu pour la fixation sur barrettes DIN EN 60715 (TH35). Partie inf. avec bossages de fixation. Guides verticaux et horizontale pour l'introduction du circuit imprimé. Assemblage par simple encliquetage des éléments du boitier.
Version Partie frontale ouverte*, côte raccordement avec passage libre (*traverses assurent plus de stabilité pendant le transport - facile à enlever)
Fourniture 1 partie inférieure, 3 clips encliquetable, 1 partie supérieure
B6705800
RAILTEC C, 6 modules, plate, Vers. IProduit ajouté à votre panier
gris clair
106,2x90x32mm
B6705806
RAILTEC C, 6 modules, plate, Vers. IV
Boitier avec 2 côtes ouverts et coquille surélevée pour 4 couvre-bornes (acc.) max. Conçu pour la fixation sur barrettes DIN EN 60715 (TH35). Partie inf. avec bossages de fixation. Guides verticaux et horizontale pour l'introduction du circuit imprimé. Assemblage par simple encliquetage des éléments du boitier.
Version Partie frontale fermée, côte raccordement avec passage libre
Fourniture 1 partie inférieure, 3 clips encliquetable, 1 partie supérieure
B6705806
RAILTEC C, 6 modules, plate, Vers. IVProduit ajouté à votre panier
gris clair
106,2x90x32mm
B6706100
RAILTEC C, 9 modules, Vers. I
Boitier avec 2 côtes ouverts - pour 6 couvre-bornes (acc.) max. Conçu pour la fixation sur barrettes DIN EN 60715 (TH35). Partie inf. avec bossages de fixation. Guides verticaux et horizontale pour l'introduction du circuit imprimé. Assemblage par simple encliquetage des éléments du boitier.
Version Partie frontale ouverte*, côte raccordement avec passage libre (*une traverse assure plus de stabilité pendant le transport-facile à enlever)
Fourniture 1 partie inférieure, 3 clips encliquetable, 1 partie supérieure
B6706100
RAILTEC C, 9 modules, Vers. IProduit ajouté à votre panier
gris clair
160x90x58mm
B6706101
RAILTEC C, 9 modules, Vers. I
Boitier avec 1 côte ouvert - pour 3 couvre-bornes (acc.) max. Conçu pour la fixation sur barrettes DIN EN 60715 (TH35). Partie inf. avec bossages de fixation. Guides verticaux et horizontale pour l'introduction du circuit imprimé. Assemblage par simple encliquetage des éléments du boitier.
Version Partie frontale ouverte*, côte raccordement avec passage libre (*une traverse assure plus de stabilité pendant le transport-facile à enlever)
Fourniture 1 partie inférieure, 3 clips encliquetable, 1 partie supérieure
B6706101
RAILTEC C, 9 modules, Vers. IProduit ajouté à votre panier
gris clair
160x90x58mm
B6706102
RAILTEC C, 9 modules, Vers. II
Boitier avec 2 côtes ouverts - pour 6 couvre-bornes (acc.) max. Conçu pour la fixation sur barrettes DIN EN 60715 (TH35). Partie inf. avec bossages de fixation. Guides verticaux et horizontale pour l'introduction du circuit imprimé. Assemblage par simple encliquetage des éléments du boitier.
Version Partie frontale ouverte*, côte raccordement avec passage libre, avec fentes d'aération (*une traverse assure plus de stabilité pendant le transport-facile à enlever)
Fourniture 1 partie inférieure, 3 clips encliquetable, 1 partie supérieure
B6706102
RAILTEC C, 9 modules, Vers. IIProduit ajouté à votre panier
gris clair
160x90x58mm
B6706103
RAILTEC C, 9 modules, Vers. II
Boitier avec 1 côte ouvert - pour 3 couvre-bornes (acc.) max. Conçu pour la fixation sur barrettes DIN EN 60715 (TH35). Partie inf. avec bossages de fixation. Guides verticaux et horizontale pour l'introduction du circuit imprimé. Assemblage par simple encliquetage des éléments du boitier.
Version Partie frontale ouverte*, côte raccordement avec passage libre, avec fentes d'aération (*une traverse assure plus de stabilité pendant le transport-facile à enlever)
Fourniture 1 partie inférieure, 3 clips encliquetable, 1 partie supérieure
B6706103
RAILTEC C, 9 modules, Vers. IIProduit ajouté à votre panier
gris clair
160x90x58mm
B6706106
RAILTEC C, 9 modules, Vers. IV
Boitier avec 2 côtes ouverts - pour 6 couvre-bornes (acc.) max. Conçu pour la fixation sur barrettes DIN EN 60715 (TH35). Partie inf. avec bossages de fixation. Guides verticaux et horizontale pour l'introduction du circuit imprimé. Assemblage par simple encliquetage des éléments du boitier.
Version Partie frontale fermée, côte raccordement avec passage libre
Fourniture 1 partie inférieure, 3 clips encliquetable, 1 partie supérieure
B6706106
RAILTEC C, 9 modules, Vers. IVProduit ajouté à votre panier
gris clair
160x90x58mm
B6706107
RAILTEC C, 9 modules, Vers. IV
Boitier avec 1 côte ouvert - pour 3 couvre-bornes (acc.) max. Conçu pour la fixation sur barrettes DIN EN 60715 (TH35). Partie inf. avec bossages de fixation. Guides verticaux et horizontale pour l'introduction du circuit imprimé. Assemblage par simple encliquetage des éléments du boitier.
Version Partie frontale fermée, côte raccordement avec passage libre
Fourniture 1 partie inférieure, 3 clips encliquetable, 1 partie supérieure
B6706107
RAILTEC C, 9 modules, Vers. IVProduit ajouté à votre panier
gris clair
160x90x58mm
B6707100
RAILTEC C, 12 modules, Vers. I
Boitier avec 2 côtes ouverts - pour 8 couvre-bornes (acc.) max. Conçu pour la fixation sur barrettes DIN EN 60715 (TH35). Partie inf. avec bossages de fixation. Guides verticaux et horizontale pour l'introduction du circuit imprimé. Assemblage par simple encliquetage des éléments du boitier.
Version Partie frontale ouverte*, côte raccordement avec passage libre (*une traverse assure plus de stabilité pendant le transport-facile à enlever)
Fourniture 1 partie inférieure, 3 clips encliquetable, 1 partie supérieure
B6707100
RAILTEC C, 12 modules, Vers. IProduit ajouté à votre panier
gris clair
210x90x58mm
B6707102
RAILTEC C, 12 modules, Vers. II
Boitier avec 2 côtes ouverts - pour 8 couvre-bornes (acc.) max. Conçu pour la fixation sur barrettes DIN EN 60715 (TH35). Partie inf. avec bossages de fixation. Guides verticaux et horizontale pour l'introduction du circuit imprimé. Assemblage par simple encliquetage des éléments du boitier.
Version Partie frontale ouverte*, côte raccordement avec passage libre, avec fentes d'aération (*une traverse assure plus de stabilité pendant le transport-facile à enlever)
Fourniture 1 partie inférieure, 3 clips encliquetable, 1 partie supérieure
B6707102
RAILTEC C, 12 modules, Vers. IIProduit ajouté à votre panier
gris clair
210x90x58mm
Options de produit pour B6802115
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
- Données techniques
-
Plans 2D et 3D
- Données d'achat
Grille
10,16 mm
Pôles
5
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 91 KB
- Fichier AutoCAD DWG 267 KB
- Fichier AutoCAD DXF 774 KB
Poids/1 pc
2 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
39269097
Pays d'origine
UK
