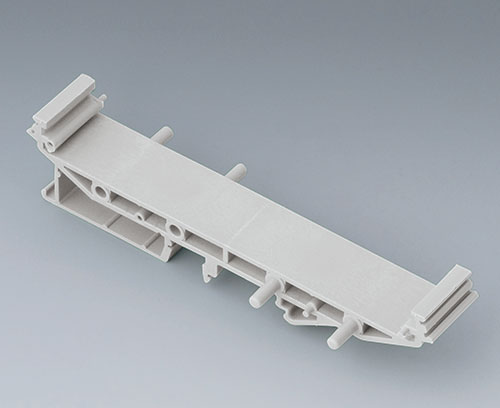

B6724442 RAILTEC SUP. 107, p. intermédiaire +pied

B6724442

RAILTEC SUP. 107, p. intermédiaire +pied

Parties intermédiaires permettent une adaptation optimale à la taille requise. Construction modulaire. Assemblage sûr par emboîtement. 2 piéce terminales avec/sans pied (art. sép.) néssesaire. La largeur des platines découle de l'addition des dimensions des différentes pièces. Counvient pour des barrettes DIN EN 60715 (TH35, G32 et TH15).

Fourniture

1 partie intermédiaire avec pied

  • Composants/Accessoires
  • Options de produit

Composants du système pour compléter

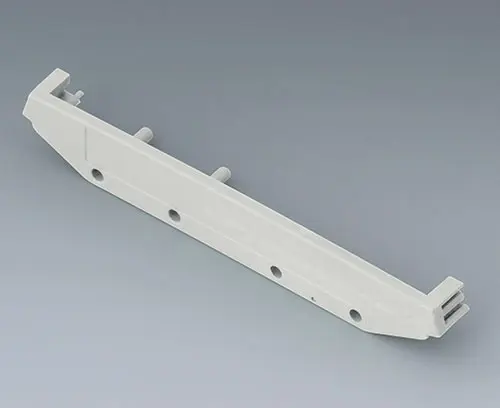

B6724444 RAILTEC SUP. 107, pièce terminale

B6724444

RAILTEC SUP. 107, pièce terminale Construction modulaire. Assemblage sûr par emboîtement. Composants minimum pour un support : 2 pièces terminals. La combinaison avec les parties intermédiaires (art. sép.) permet une adaptation optimale à la taille requise. La largeur des platines découle de l'addition des dimensions des différentes pièces.

Fourniture 1 pièce terminale

Fermer

B6724444

RAILTEC SUP. 107, pièce terminale
Produit ajouté à votre panier
PA6 FR (30) (UL 94 V-0)
gris clair
118x11,5x17,5mm

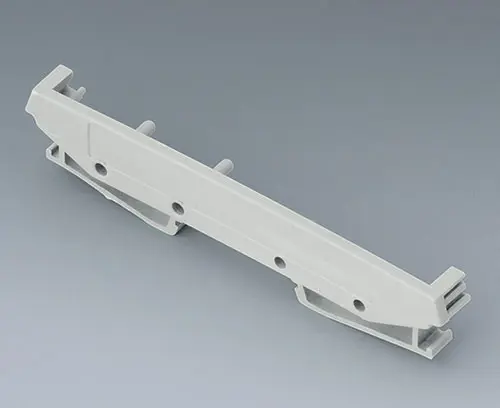

B6724445 RAILTEC SUP. 107, pièce terminale + pied

B6724445

RAILTEC SUP. 107, pièce terminale + pied Construction modulaire. Assemblage sûr par emboîtement. Composants minimum pour un support : 2 pièces terminals. La combinaison avec les parties intermédiaires (art. sép.) permet une adaptation optimale à la taille requise. La largeur des platines découle de l'addition des dimensions des différentes pièces. Counvient pour des barrettes DIN EN 60715 (TH35).

Fourniture 1 pièce terminale

Fermer

B6724445

RAILTEC SUP. 107, pièce terminale + pied
Produit ajouté à votre panier
PA6 FR (30) (UL 94 V-0)
gris clair
118x11,5x27,5mm

Options de produit pour B6724442

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Couleur
gris clair
Standards
conforme RoHS
DIN EN 60715 G32
DIN EN 60715 TH35
DIN EN 60715 TH15
conforme REACH
Longueur
118 mm
Largeur
18,5 mm
Hauteur
27,5 mm
Long. circuit imprimé,
partie inférieure
107 mm
Larg. circuit imprimé,
partie inférieure
18,5 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
18 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Royaume-Uni
