Accessoires pour les boitiers
B6706104

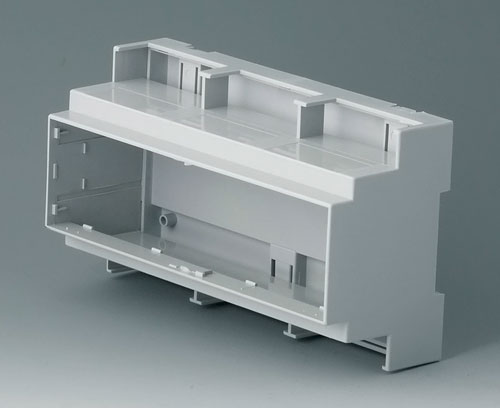

RAILTEC C, 9 modules, Vers. III
Boitier avec 2 côtes ouverts. Conçu pour la fixation sur barrettes DIN EN 60715 (TH35). Partie inf. avec bossages de fixation. Guides verticaux et horizontale pour l'introduction du circuit imprimé. Assemblage par simple encliquetage des éléments du boitier.
VersionPartie frontale ouverte*, côte raccordement avec paroi de boitier prolongée (*une traverse assure plus de stabilité pendant le transport-facile à enlever)
Fourniture1 partie inférieure, 3 clips encliquetable, 1 partie supérieure
Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour B6706104
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
Accessoires "bornes"
B6601222
Réglette à broches, grille 5,08
Réglette à broches "carte", grille 5,08. 5 points.
Fourniture 1 pce
B6601222
Réglette à broches, grille 5,08Produit ajouté à votre panier
B6601223
Réglette à broches, grille 5,08
Réglette à broches "Connecteur", grille 5,08. 5 points.
Fourniture 1 pce
B6601223
Réglette à broches, grille 5,08Produit ajouté à votre panier
B6602222
Réglette à broches, grille 5,08
Réglette à broches "carte", grille 5,08. 9 points.
Fourniture 1 pce
B6602222
Réglette à broches, grille 5,08Produit ajouté à votre panier
B6602223
Réglette à broches, grille 5,08
Réglette à broches "Connecteur", grille 5,08. 9 points.
Fourniture 1 pce
B6602223
Réglette à broches, grille 5,08Produit ajouté à votre panier
B6606222
Réglette à broches, grille 5,08
Réglette à broches "carte", grille 5,08. 2 points.
Fourniture 1 pce
B6606222
Réglette à broches, grille 5,08Produit ajouté à votre panier
B6606223
Réglette à broches, grille 5,08
Réglette à broches "Connecteur", grille 5,08. 2 points.
Fourniture 1 pce
B6606223
Réglette à broches, grille 5,08Produit ajouté à votre panier
B6802650
Borne à circuit imprimé, grille 5,08
Borne à circuit imprimé, grille 5,08. 9 points.
Fourniture 1 pce
B6802650
Borne à circuit imprimé, grille 5,08Produit ajouté à votre panier
gris clair
Accessoires
B6806100
Plaque avant, 9 modules
Encliquetable.
Fourniture 1 plaque avant
B6806100
Plaque avant, 9 modulesProduit ajouté à votre panier
gris clair
155x42mm
B6806200
Plaque avant, 9 modules
Encliquetable.
Fourniture 1 plaque avant
B6806200
Plaque avant, 9 modulesProduit ajouté à votre panier
transparent
155x42mm
Options de produit pour B6706104
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
- Données techniques
-
Plans 2D et 3D
- Données d'achat
Matériau
Couleur
Partie inférieure et supérieure
gris clair,
Clip de fixation noir/translucide
Clip de fixation noir/translucide
Standards
Largeur
160 mm
Hauteur
90 mm
Profondeur
58 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 487 KB
- Fichier AutoCAD DWG 1 412 KB
- Fichier AutoCAD DXF 5 913 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 373 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00011630.x_t 3 450 KB
- 00011630.STEP 7 600 KB
- 00011630.SAT 6 386 KB
Autres informations
- Taille max. de la carte 285 KB
Poids/1 pc
95 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
39269097
Pays d'origine
UK
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B6706104 et transmettez-nous votre demande de devis.
