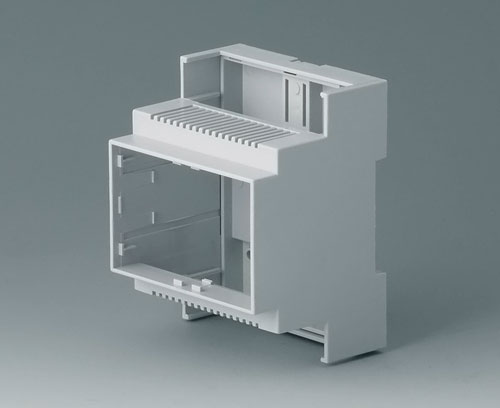

B6703102 RAILTEC C, 4 modules, Vers. II

B6703102

RAILTEC C, 4 modules, Vers. II

Boitier avec 2 côtes ouverts - pour 2 couvre-bornes (acc.) max. Conçu pour la fixation sur barrettes DIN EN 60715 (TH35). Partie inf. avec bossages de fixation. Guides verticaux et horizontale pour l'introduction du circuit imprimé. Assemblage par simple encliquetage des éléments du boitier. Couvre-bornes, cadre, plaque avant, couvercle convexe voir accessoires.

Version

Partie frontale ouverte, côte raccordement avec passage libre, avec fentes d'aération

Fourniture

1 partie inférieure, 2 clips encliquetable, 1 partie supérieure

  • Composants/Accessoires
  • Options de produit

Accessoires "muraux/support"

B6811542 Adaptateur

B6811542

Adaptateur Convient pour DIN EN 60715 (TH35, G32 et TH15).

Fourniture 1 pce

Fermer

B6811542

Adaptateur
Produit ajouté à votre panier
PA 6 (UL 94 V-0)
vert

Accessoires "bornes"

B6601222 Réglette à broches, grille 5,08

B6601222

Réglette à broches, grille 5,08 Réglette à broches "carte", grille 5,08. 5 points.

Fourniture 1 pce

Fermer

B6601222

Réglette à broches, grille 5,08
Produit ajouté à votre panier
PA 6 (UL 94 V-0)
B6601223 Réglette à broches, grille 5,08

B6601223

Réglette à broches, grille 5,08 Réglette à broches "Connecteur", grille 5,08. 5 points.

Fourniture 1 pce

Fermer

B6601223

Réglette à broches, grille 5,08
Produit ajouté à votre panier
PA 6 (UL 94 V-0)
B6602222 Réglette à broches, grille 5,08

B6602222

Réglette à broches, grille 5,08 Réglette à broches "carte", grille 5,08. 9 points.

Fourniture 1 pce

Fermer

B6602222

Réglette à broches, grille 5,08
Produit ajouté à votre panier
PA 6 (UL 94 V-0)
B6602223 Réglette à broches, grille 5,08

B6602223

Réglette à broches, grille 5,08 Réglette à broches "Connecteur", grille 5,08. 9 points.

Fourniture 1 pce

Fermer

B6602223

Réglette à broches, grille 5,08
Produit ajouté à votre panier
PA 6 (UL 94 V-0)
B6603222 Réglette à broches, grille 5,08

B6603222

Réglette à broches, grille 5,08 Réglette à broches "Platine", grille 5,08. 12 points.

Fourniture 1 pce

Fermer

B6603222

Réglette à broches, grille 5,08
Produit ajouté à votre panier
PA 6 (UL 94 V-0)
B6603223 Réglette à broches, grille 5,08

B6603223

Réglette à broches, grille 5,08 Réglette à broches "Connecteur", grille 5,08. 12 points.

Fourniture 1 pce

Fermer

B6603223

Réglette à broches, grille 5,08
Produit ajouté à votre panier
PA 6 (UL 94 V-0)
B6606222 Réglette à broches, grille 5,08

B6606222

Réglette à broches, grille 5,08 Réglette à broches "carte", grille 5,08. 2 points.

Fourniture 1 pce

Fermer

B6606222

Réglette à broches, grille 5,08
Produit ajouté à votre panier
PA 6 (UL 94 V-0)
B6606223 Réglette à broches, grille 5,08

B6606223

Réglette à broches, grille 5,08 Réglette à broches "Connecteur", grille 5,08. 2 points.

Fourniture 1 pce

Fermer

B6606223

Réglette à broches, grille 5,08
Produit ajouté à votre panier
PA 6 (UL 94 V-0)

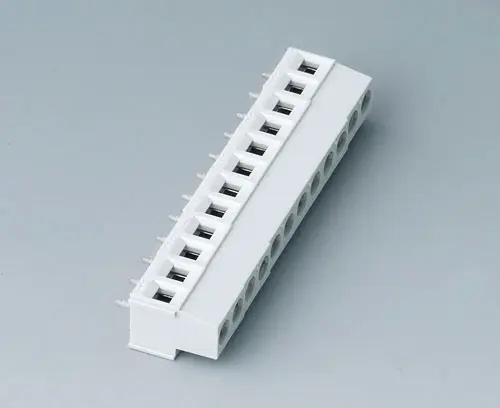

B6803650 Borne à circuit imprimé, grille 5,08

B6803650

Borne à circuit imprimé, grille 5,08 Borne à circuit imprimé, grille 5.08. 12 points.

Fourniture 1 pce

Fermer

B6803650

Borne à circuit imprimé, grille 5,08
Produit ajouté à votre panier
PA 68 (UL 94 V-0)
gris clair

Accessoires "couvre-bornes"

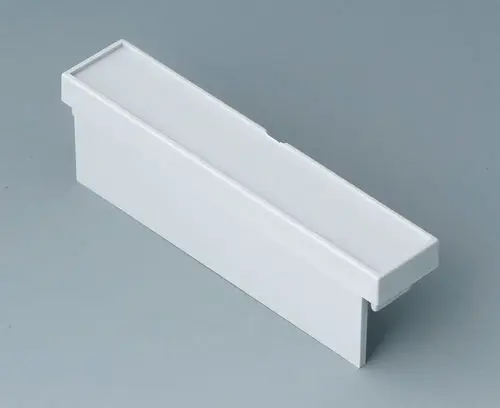

B6803111 Couvre-bornes, fermé

B6803111

Couvre-bornes, fermé Assemblage par simple encliquetage des éléments du boitier.

Version Fermé

Fourniture 1 pce

Fermer

B6803111

Couvre-bornes, fermé
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair

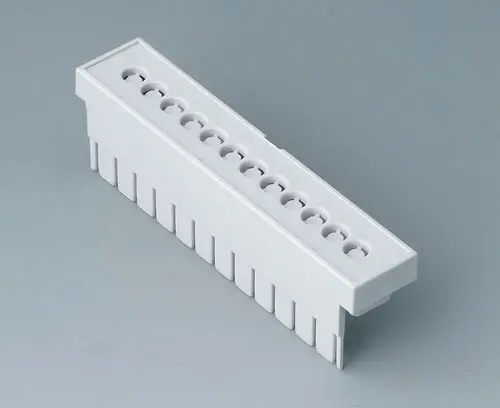

B6803112 Couvre-bornes, avec perforations, 5,08

B6803112

Couvre-bornes, avec perforations, 5,08 Assemblage par simple encliquetage des éléments du boitier.

Version 12 pole (est prévu pour l'utilisation de borniers á circuits imprimés, grille 5,08)

Fourniture 1 pce

Fermer

B6803112

Couvre-bornes, avec perforations, 5,08
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair

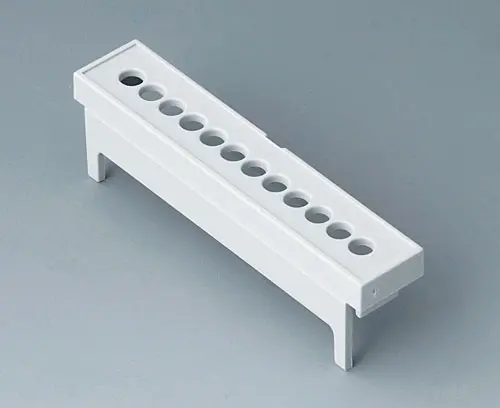

B6803113 Couvre-bornes, avec alésages, 5,08

B6803113

Couvre-bornes, avec alésages, 5,08 Assemblage par simple encliquetage des éléments du boitier.

Version 12 pole (est prévu pour l'utilisation de borniers á circuits imprimés, grille 5,08)

Fourniture 1 pce

Fermer

B6803113

Couvre-bornes, avec alésages, 5,08
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair

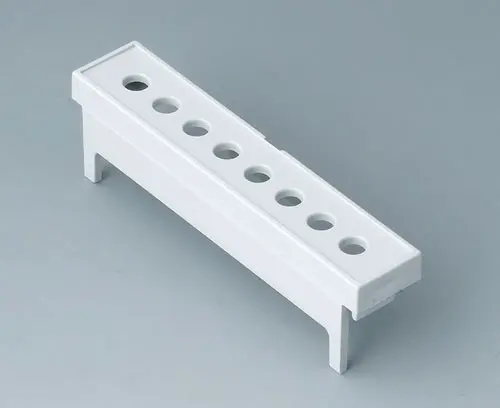

B6803114 Couvre-bornes, avec alésages, 7,5 & 7,62

B6803114

Couvre-bornes, avec alésages, 7,5 & 7,62 Assemblage par simple encliquetage des éléments du boitier.

Version 8 pole (est prévu pour l'utilisation de borniers á circuits imprimés, grille 7,5 & 7,62)

Fourniture 1 pce

Fermer

B6803114

Couvre-bornes, avec alésages, 7,5 & 7,62
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair

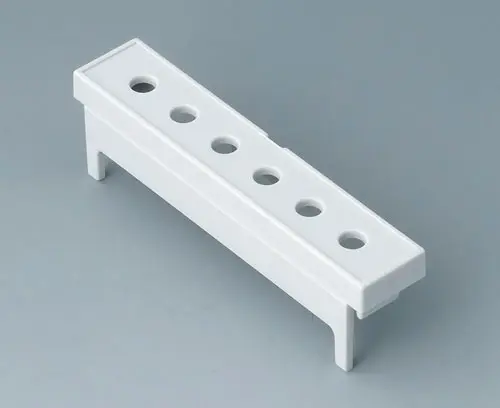

B6803115 Couvre-bornes, avec alésages, 10,16

B6803115

Couvre-bornes, avec alésages, 10,16 Assemblage par simple encliquetage des éléments du boitier.

Version 6 pole (est prévu pour l'utilisation de borniers á circuits imprimés, grille 10,16)

Fourniture 1 pce

Fermer

B6803115

Couvre-bornes, avec alésages, 10,16
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair

Accessoires

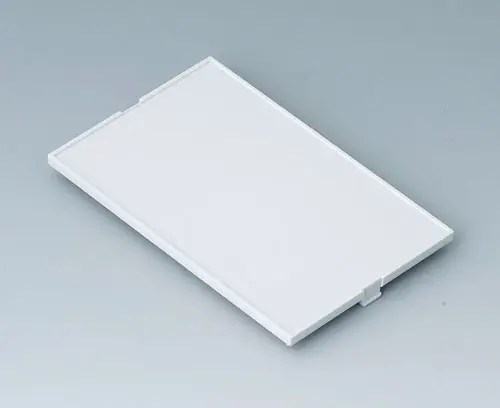

B6803100 Plaque avant, 4 modules

B6803100

Plaque avant, 4 modules Encliquetable.

Fourniture 1 plaque avant

Fermer

B6803100

Plaque avant, 4 modules
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair
67x42mm

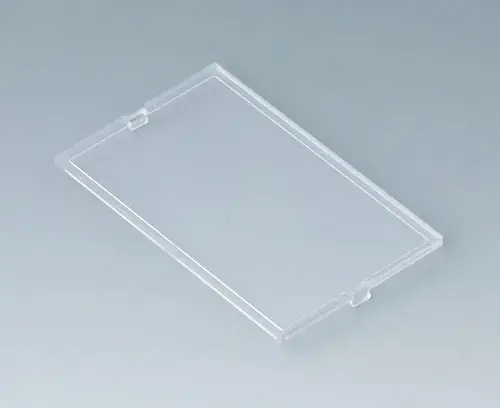

B6803200 Plaque avant, 4 modules

B6803200

Plaque avant, 4 modules Encliquetable.

Fourniture 1 plaque avant

Fermer

B6803200

Plaque avant, 4 modules
Produit ajouté à votre panier
PC (UL 94 V-0)
transparent
67x42mm

Options de produit pour B6703102

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Couleur
Partie inférieure et supérieure gris clair,
Clip de fixation noir/translucide
Standards
Largeur
71 mm
Hauteur
90 mm
Profondeur
58 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Autres informations

Poids/1 pc
46 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Royaume-Uni
