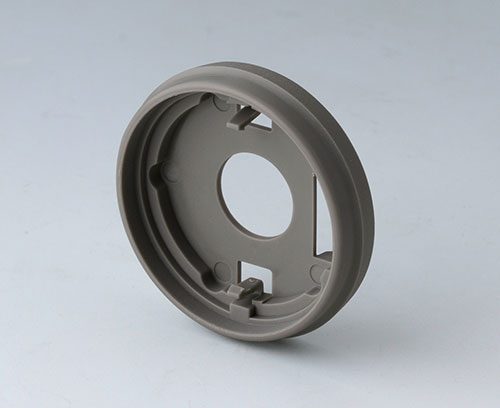

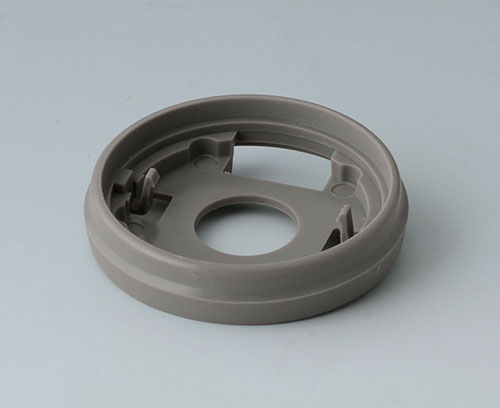

Socle 36
Convient pour tous les CONTROL-KNOBS 36. Nécessité d’un usinage supplémentaire de la plaque avant / face avant du boitier (alésage pour l’axe du potentiomètre et fente pour la protection anti-rotation).
Utilisation :
- absolument indispensable pour les « CONTROL-KNOBS 36, à éclairage optionnel », pour le montage de l’éclairage LED,
- si souhaité, utilisable aussi pour tous les « CONTROL-KNOBS 36 sans éclairage ». Le socle forme ici un écart supplémentaire entre le bouton et la surface de commande, ce qui confère un aspect visuel raffiné au bouton avec une impression de flottement.
1 socle
Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour B7536208
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
Composants du système pour compléter
B7136061
CONTROL-KNOBS 36, à éclairage optionnel
Conception novatrice de bouton de commande à deux composants en matière plastique dur/doux : corpus de base du bouton translucide en dur, enrobé d’un matériau TPE doux, aspect fonctionnel à rainures.
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Pour l’éclairage optionnel, merci de commander également le socle et l’éclairage LED (accessoires).
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Pour l’éclairage optionnel, merci de commander également le socle et l’éclairage LED (accessoires).
Version À éclairage optionnel – aspect bague sur la surface du dessus
Fourniture 1 bouton (composants minimum pour 1 CONTROL-KNOB à éclairage : 1 bouton en version éclairage, 1 capuchon, 1 socle et 1 éclairage LED)
B7136061
CONTROL-KNOBS 36, à éclairage optionnelProduit ajouté à votre panier
néro
36x14,7mm
Alésage 6mm
B7136062
CONTROL-KNOBS 36
Conception novatrice de bouton de commande à deux composants en matière plastique dur/doux : corpus de base du bouton dur en blanc signalisation, enrobé d’un matériau TPE doux, aspect fonctionnel à rainures.
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Le cas échéant, le socle peut être utilisé pour créer un aspect visuel de flottement à la surface de commande (accessoire).
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Le cas échéant, le socle peut être utilisé pour créer un aspect visuel de flottement à la surface de commande (accessoire).
Version Aspect bague en blanc signalisation sur la surface du dessus
Fourniture 1 bouton (composants minimum pour 1 CONTROL-KNOB : 1 bouton, 1 capuchon et si besoin, 1 socle)
B7136062
CONTROL-KNOBS 36Produit ajouté à votre panier
néro
36x14,7mm
Alésage 6mm
B7136063
CONTROL-KNOBS 36, à éclairage optionnel
Conception novatrice de bouton de commande à deux composants en matière plastique dur/doux : corpus de base du bouton translucide en dur, enrobé d’un matériau TPE doux, aspect fonctionnel à rainures.
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Pour l’éclairage optionnel, merci de commander également le socle et l’éclairage LED (accessoires).
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Pour l’éclairage optionnel, merci de commander également le socle et l’éclairage LED (accessoires).
Version À éclairage optionnel – aspect bague sur la surface du dessus
Fourniture 1 bouton (composants minimum pour 1 CONTROL-KNOB à éclairage : 1 bouton en version éclairage, 1 capuchon, 1 socle et 1 éclairage LED)
B7136063
CONTROL-KNOBS 36, à éclairage optionnelProduit ajouté à votre panier
volcan
36x14,7mm
Alésage 6mm
B7136064
CONTROL-KNOBS 36
Conception novatrice de bouton de commande à deux composants en matière plastique dur/doux : corpus de base du bouton dur en blanc signalisation, enrobé d’un matériau TPE doux, aspect fonctionnel à rainures.
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Le cas échéant, le socle peut être utilisé pour créer un aspect visuel de flottement à la surface de commande (accessoire).
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Le cas échéant, le socle peut être utilisé pour créer un aspect visuel de flottement à la surface de commande (accessoire).
Version Aspect bague en blanc signalisation sur la surface du dessus
Fourniture 1 bouton (composants minimum pour 1 CONTROL-KNOB : 1 bouton, 1 capuchon et si besoin, 1 socle)
B7136064
CONTROL-KNOBS 36Produit ajouté à votre panier
volcan
36x14,7mm
Alésage 6mm
B7136631
CONTROL-KNOBS 36, à éclairage optionnel
Conception novatrice de bouton de commande à deux composants en matière plastique dur/doux : corpus de base du bouton translucide en dur, enrobé d’un matériau TPE doux, aspect fonctionnel à rainures.
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Pour l’éclairage optionnel, merci de commander également le socle et l’éclairage LED (accessoires).
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Pour l’éclairage optionnel, merci de commander également le socle et l’éclairage LED (accessoires).
Version À éclairage optionnel – aspect bague sur la surface du dessus
Fourniture 1 bouton (composants minimum pour 1 CONTROL-KNOB à éclairage : 1 bouton en version éclairage, 1 capuchon, 1 socle et 1 éclairage LED)
B7136631
CONTROL-KNOBS 36, à éclairage optionnelProduit ajouté à votre panier
néro
36x14,7mm
Alésage 1/4″
B7136632
CONTROL-KNOBS 36
Conception novatrice de bouton de commande à deux composants en matière plastique dur/doux : corpus de base du bouton dur en blanc signalisation, enrobé d’un matériau TPE doux, aspect fonctionnel à rainures.
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Le cas échéant, le socle peut être utilisé pour créer un aspect visuel de flottement à la surface de commande (accessoire).
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Le cas échéant, le socle peut être utilisé pour créer un aspect visuel de flottement à la surface de commande (accessoire).
Version Aspect bague en blanc signalisation sur la surface du dessus
Fourniture 1 bouton (composants minimum pour 1 CONTROL-KNOB : 1 bouton, 1 capuchon et si besoin, 1 socle)
B7136632
CONTROL-KNOBS 36Produit ajouté à votre panier
néro
36x14,7mm
Alésage 1/4″
B7136633
CONTROL-KNOBS 36, à éclairage optionnel
Conception novatrice de bouton de commande à deux composants en matière plastique dur/doux : corpus de base du bouton translucide en dur, enrobé d’un matériau TPE doux, aspect fonctionnel à rainures.
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Pour l’éclairage optionnel, merci de commander également le socle et l’éclairage LED (accessoires).
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Pour l’éclairage optionnel, merci de commander également le socle et l’éclairage LED (accessoires).
Version À éclairage optionnel – aspect bague sur la surface du dessus
Fourniture 1 bouton (composants minimum pour 1 CONTROL-KNOB à éclairage : 1 bouton en version éclairage, 1 capuchon, 1 socle et 1 éclairage LED)
B7136633
CONTROL-KNOBS 36, à éclairage optionnelProduit ajouté à votre panier
volcan
36x14,7mm
Alésage 1/4″
B7136634
CONTROL-KNOBS 36
Conception novatrice de bouton de commande à deux composants en matière plastique dur/doux : corpus de base du bouton dur en blanc signalisation, enrobé d’un matériau TPE doux, aspect fonctionnel à rainures.
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Le cas échéant, le socle peut être utilisé pour créer un aspect visuel de flottement à la surface de commande (accessoire).
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Le cas échéant, le socle peut être utilisé pour créer un aspect visuel de flottement à la surface de commande (accessoire).
Version Aspect bague en blanc signalisation sur la surface du dessus
Fourniture 1 bouton (composants minimum pour 1 CONTROL-KNOB : 1 bouton, 1 capuchon et si besoin, 1 socle)
B7136634
CONTROL-KNOBS 36Produit ajouté à votre panier
volcan
36x14,7mm
Alésage 1/4″
B7236061
CONTROL-KNOBS 36, à éclairage optionnel
Conception novatrice de bouton de commande à deux composants en matière plastique dur/doux : corpus de base du bouton translucide en dur, enrobé d’un matériau TPE doux, aspect fonctionnel à rainures.
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Pour l’éclairage optionnel, merci de commander également le socle et l’éclairage LED (accessoires).
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Pour l’éclairage optionnel, merci de commander également le socle et l’éclairage LED (accessoires).
Version À éclairage optionnel – aspect bague sur la surface du dessus avec ligne indicatrice sur le côté
Fourniture 1 bouton (composants minimum pour 1 CONTROL-KNOB à éclairage : 1 bouton en version éclairage, 1 capuchon, 1 socle et 1 éclairage LED)
B7236061
CONTROL-KNOBS 36, à éclairage optionnelProduit ajouté à votre panier
néro
36x14,7mm
Alésage 6mm
B7236062
CONTROL-KNOBS 36
Conception novatrice de bouton de commande à deux composants en matière plastique dur/doux : corpus de base du bouton dur en blanc signalisation, enrobé d’un matériau TPE doux, aspect fonctionnel à rainures.
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Le cas échéant, le socle peut être utilisé pour créer un aspect visuel de flottement à la surface de commande (accessoire).
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Le cas échéant, le socle peut être utilisé pour créer un aspect visuel de flottement à la surface de commande (accessoire).
Version Aspect bague en blanc signalisation sur la surface du dessus, avec ligne indicatrice sur le côté
Fourniture 1 bouton (composants minimum pour 1 CONTROL-KNOB : 1 bouton, 1 capuchon et si besoin, 1 socle)
B7236062
CONTROL-KNOBS 36Produit ajouté à votre panier
néro
36x14,7mm
Alésage 6mm
B7236063
CONTROL-KNOBS 36, à éclairage optionnel
Conception novatrice de bouton de commande à deux composants en matière plastique dur/doux : corpus de base du bouton translucide en dur, enrobé d’un matériau TPE doux, aspect fonctionnel à rainures.
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Pour l’éclairage optionnel, merci de commander également le socle et l’éclairage LED (accessoires).
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Pour l’éclairage optionnel, merci de commander également le socle et l’éclairage LED (accessoires).
Version À éclairage optionnel – aspect bague sur la surface du dessus avec ligne indicatrice sur le côté
Fourniture 1 bouton (composants minimum pour 1 CONTROL-KNOB à éclairage : 1 bouton en version éclairage, 1 capuchon, 1 socle et 1 éclairage LED)
B7236063
CONTROL-KNOBS 36, à éclairage optionnelProduit ajouté à votre panier
volcan
36x14,7mm
Alésage 6mm
B7236064
CONTROL-KNOBS 36
Conception novatrice de bouton de commande à deux composants en matière plastique dur/doux : corpus de base du bouton dur en blanc signalisation, enrobé d’un matériau TPE doux, aspect fonctionnel à rainures.
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Le cas échéant, le socle peut être utilisé pour créer un aspect visuel de flottement à la surface de commande (accessoire).
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Le cas échéant, le socle peut être utilisé pour créer un aspect visuel de flottement à la surface de commande (accessoire).
Version Aspect bague en blanc signalisation sur la surface du dessus, avec ligne indicatrice sur le côté
Fourniture 1 bouton (composants minimum pour 1 CONTROL-KNOB : 1 bouton, 1 capuchon et si besoin, 1 socle)
B7236064
CONTROL-KNOBS 36Produit ajouté à votre panier
volcan
36x14,7mm
Alésage 6mm
B7236631
CONTROL-KNOBS 36, à éclairage optionnel
Conception novatrice de bouton de commande à deux composants en matière plastique dur/doux : corpus de base du bouton translucide en dur, enrobé d’un matériau TPE doux, aspect fonctionnel à rainures.
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Pour l’éclairage optionnel, merci de commander également le socle et l’éclairage LED (accessoires).
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Pour l’éclairage optionnel, merci de commander également le socle et l’éclairage LED (accessoires).
Version À éclairage optionnel – aspect bague sur la surface du dessus avec ligne indicatrice sur le côté
Fourniture 1 bouton (composants minimum pour 1 CONTROL-KNOB à éclairage : 1 bouton en version éclairage, 1 capuchon, 1 socle et 1 éclairage LED)
B7236631
CONTROL-KNOBS 36, à éclairage optionnelProduit ajouté à votre panier
néro
36x14,7mm
Alésage 1/4″
B7236632
CONTROL-KNOBS 36
Conception novatrice de bouton de commande à deux composants en matière plastique dur/doux : corpus de base du bouton dur en blanc signalisation, enrobé d’un matériau TPE doux, aspect fonctionnel à rainures.
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Le cas échéant, le socle peut être utilisé pour créer un aspect visuel de flottement à la surface de commande (accessoire).
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Le cas échéant, le socle peut être utilisé pour créer un aspect visuel de flottement à la surface de commande (accessoire).
Version Aspect bague en blanc signalisation sur la surface du dessus, avec ligne indicatrice sur le côté
Fourniture 1 bouton (composants minimum pour 1 CONTROL-KNOB : 1 bouton, 1 capuchon et si besoin, 1 socle)
B7236632
CONTROL-KNOBS 36Produit ajouté à votre panier
néro
36x14,7mm
Alésage 1/4″
B7236633
CONTROL-KNOBS 36, à éclairage optionnel
Conception novatrice de bouton de commande à deux composants en matière plastique dur/doux : corpus de base du bouton translucide en dur, enrobé d’un matériau TPE doux, aspect fonctionnel à rainures.
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Pour l’éclairage optionnel, merci de commander également le socle et l’éclairage LED (accessoires).
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Pour l’éclairage optionnel, merci de commander également le socle et l’éclairage LED (accessoires).
Version À éclairage optionnel – aspect bague sur la surface du dessus avec ligne indicatrice sur le côté
Fourniture 1 bouton (composants minimum pour 1 CONTROL-KNOB à éclairage : 1 bouton en version éclairage, 1 capuchon, 1 socle et 1 éclairage LED)
B7236633
CONTROL-KNOBS 36, à éclairage optionnelProduit ajouté à votre panier
volcan
36x14,7mm
Alésage 1/4″
B7236634
CONTROL-KNOBS 36
Conception novatrice de bouton de commande à deux composants en matière plastique dur/doux : corpus de base du bouton dur en blanc signalisation, enrobé d’un matériau TPE doux, aspect fonctionnel à rainures.
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Le cas échéant, le socle peut être utilisé pour créer un aspect visuel de flottement à la surface de commande (accessoire).
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Le cas échéant, le socle peut être utilisé pour créer un aspect visuel de flottement à la surface de commande (accessoire).
Version Aspect bague en blanc signalisation sur la surface du dessus, avec ligne indicatrice sur le côté
Fourniture 1 bouton (composants minimum pour 1 CONTROL-KNOB : 1 bouton, 1 capuchon et si besoin, 1 socle)
B7236634
CONTROL-KNOBS 36Produit ajouté à votre panier
volcan
36x14,7mm
Alésage 1/4″
Accessoires
B7546001
Éclairage LED, 8 LED (lumière de fond RGB)
Circuit imprimé D=27 mm avec 8 LED (lumière de fond RGB), sans contrôleur, technologie SMD, câble de raccordement d’une longueur de 120 mm, avec connecteur femelle à 4 broches au bout, connecteur mâle compris.
Suggestion pour :STAR-KNOBS 33 / 41
- version encastrée : l'association avec le bouton en couleur diamant
- version en saillie : l'association avec le jeu de montage en couleur diamant

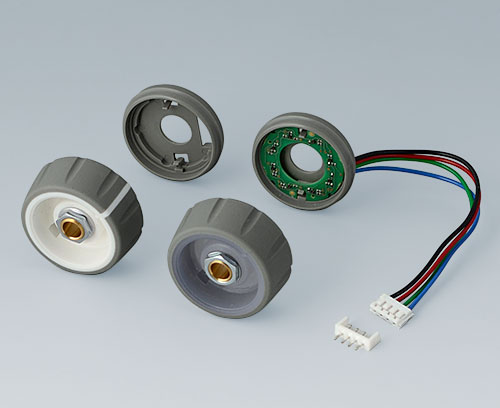

CONTROL-KNOBS 36 avec éclairage optionnel
- fixation aux socles disponibles en option
Fourniture 1 éclairage LED (lumière de fond RGB)
B7546001
Éclairage LED, 8 LED (lumière de fond RGB)Produit ajouté à votre panier
- Données techniques
-
Plans 2D et 3D
- Données d'achat
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 297 KB
- Fichier AutoCAD DWG 556 KB
- Fichier AutoCAD DXF 2 103 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 64 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00027316.x_t 361 KB
- 00027316.step 955 KB
- 00027316.sat 722 KB
Poids/1 pc
3 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
39269097
Pays d'origine
Allemagne
