B7136634

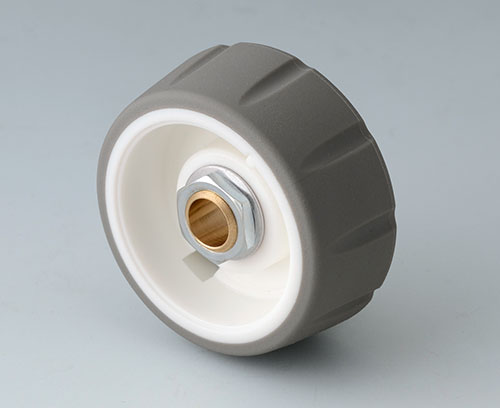

CONTROL-KNOBS 36
Conception novatrice de bouton de commande à deux composants en matière plastique dur/doux : corpus de base du bouton dur en blanc signalisation, enrobé d’un matériau TPE doux, aspect fonctionnel à rainures.
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Le cas échéant, le socle peut être utilisé pour créer un aspect visuel de flottement à la surface de commande (accessoire).
Aspect bague en blanc signalisation sur la surface du dessus
Fourniture1 bouton (composants minimum pour 1 CONTROL-KNOB : 1 bouton, 1 capuchon et si besoin, 1 socle)
Plan 2D PDF
Vue 3D PDF
Générer ma fiche technique PDF
Générer votre fiche technique PDF pour B7136634
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Fermer
Accessoires "vis"
A6207009
Écrou rond M7 x 0,75
Pour la fixation des potentiomètres sur de plaque frontales.
Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 et
- Control-Knobs ø 36 & 46.
Fourniture 1 écrou rond
FermerA6207009
Écrou rond M7 x 0,75Produit ajouté à votre panier
A6210009
Écrou rond M10 x 0,75
Pour la fixation des potentiomètres sur de plaque frontales.
Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 & 41 et
- Control-Knobs ø 36 & 46.
Fourniture 1 écrou rond
FermerA6210009
Écrou rond M10 x 0,75Produit ajouté à votre panier
A6295009
Écrou rond 3/8"-32G
Pour la fixation des potentiomètres sur de plaque frontales.
Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 et 41 et
- Control-Knobs ø 36 et 46.
Convient à
- Boutons rond et boutons avec papillons ø 10 - 16 avec jupe pour écrou,
- Boutons rond ø 20 - 50 sans jupe pour écrou,
- Boutons à barrettes ø 16 - 40 avec jupe pour écrou,
- Com-Knobs ø 16 - 50,
- Top-Knobs ø 20 - 40,
- Star-Knobs ø 33 et 41 et
- Control-Knobs ø 36 et 46.
Fourniture 1 écrou rond
FermerA6295009
Écrou rond 3/8"-32GProduit ajouté à votre panier
A6300000
Clé
Pour la fixation des écrous ronds. Pour écrous ronds M7 x 0,75, M10 x 0,75 et 3/8"-32G.
Fourniture 1 clé
FermerA6300000
CléProduit ajouté à votre panier
Accessoires
B7536108
Capuchon 36
Convient pour les CONTROL-KNOBS 36. Simple à enficher.
Fourniture 1 capuchon
FermerB7536108
Capuchon 36Produit ajouté à votre panier
volcan
B7536109
Capuchon 36
Convient pour les CONTROL-KNOBS 36. Simple à enficher.
Fourniture 1 capuchon
FermerB7536109
Capuchon 36Produit ajouté à votre panier
néro
B7536208
Socle 36
Convient pour tous les CONTROL-KNOBS 36. Nécessité d’un usinage supplémentaire de la plaque avant / face avant du boitier (alésage pour l’axe du potentiomètre et fente pour la protection anti-rotation).
Utilisation :
- absolument indispensable pour les « CONTROL-KNOBS 36, à éclairage optionnel », pour le montage de l’éclairage LED,
- si souhaité, utilisable aussi pour tous les « CONTROL-KNOBS 36 sans éclairage ». Le socle forme ici un écart supplémentaire entre le bouton et la surface de commande, ce qui confère un aspect visuel raffiné au bouton avec une impression de flottement.
Utilisation :
- absolument indispensable pour les « CONTROL-KNOBS 36, à éclairage optionnel », pour le montage de l’éclairage LED,
- si souhaité, utilisable aussi pour tous les « CONTROL-KNOBS 36 sans éclairage ». Le socle forme ici un écart supplémentaire entre le bouton et la surface de commande, ce qui confère un aspect visuel raffiné au bouton avec une impression de flottement.
Fourniture 1 socle
FermerB7536208
Socle 36Produit ajouté à votre panier
volcan
B7536209
Socle 36
Convient pour tous les CONTROL-KNOBS 36. Nécessité d’un usinage supplémentaire de la plaque avant / face avant du boitier (alésage pour l’axe du potentiomètre et fente pour la protection anti-rotation).
Utilisation :
- absolument indispensable pour les « CONTROL-KNOBS 36, à éclairage optionnel », pour le montage de l’éclairage LED,
- si souhaité, utilisable aussi pour tous les « CONTROL-KNOBS 36 sans éclairage ». Le socle forme ici un écart supplémentaire entre le bouton et la surface de commande, ce qui confère un aspect visuel raffiné au bouton avec une impression de flottement.
Utilisation :
- absolument indispensable pour les « CONTROL-KNOBS 36, à éclairage optionnel », pour le montage de l’éclairage LED,
- si souhaité, utilisable aussi pour tous les « CONTROL-KNOBS 36 sans éclairage ». Le socle forme ici un écart supplémentaire entre le bouton et la surface de commande, ce qui confère un aspect visuel raffiné au bouton avec une impression de flottement.
Fourniture 1 socle
FermerB7536209
Socle 36Produit ajouté à votre panier
néro
Options de produit pour B7136634
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
Couleur
Partie extérieure
volcan,
Intérieur bouton blanc signalisation RAL 9016
Intérieur bouton blanc signalisation RAL 9016
Standards
Diamètre
36 mm
Hauteur
14,7 mm
Alésage ″
1/4″
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 252 KB
- Fichier AutoCAD DWG 401 KB
- Fichier AutoCAD DXF 1 479 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 360 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00027943.x_t 3 326 KB
- 00027943.step 5 840 KB
- 00027943.sat 5 678 KB
Poids/1 pc
13 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
84879090
Pays d'origine
Allemagne
