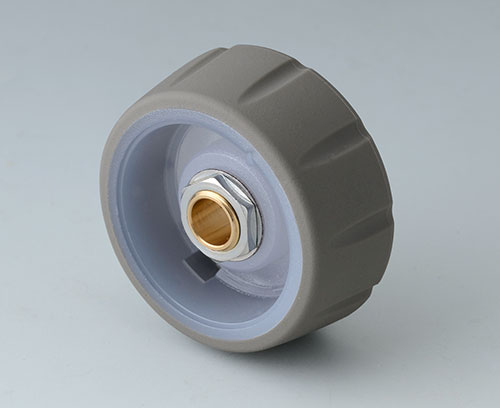

B7136633 CONTROL-KNOBS 36, à éclairage optionnel

B7136633

CONTROL-KNOBS 36, à éclairage optionnel

Conception novatrice de bouton de commande à deux composants en matière plastique dur/doux : corpus de base du bouton translucide en dur, enrobé d’un matériau TPE doux, aspect fonctionnel à rainures.
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Pour l’éclairage optionnel, merci de commander également le socle et l’éclairage LED (accessoires).

Version

À éclairage optionnel – aspect bague sur la surface du dessus

Fourniture

1 bouton (composants minimum pour 1 CONTROL-KNOB à éclairage : 1 bouton en version éclairage, 1 capuchon, 1 socle et 1 éclairage LED)

  • Composants/Accessoires
  • Options de produit

Accessoires "vis"

A6207009 Écrou rond M7 x 0,75

A6207009

Écrou rond M7 x 0,75 Pour la fixation des potentiomètres sur de plaque frontales. S'adapte sous le bouton et sous la jupe. Pour bouton rond, bouton avec papillons et bouton à barrettes dès le ø 10.

Fourniture 1 écrou rond

Fermer

A6207009

Écrou rond M7 x 0,75
Produit ajouté à votre panier
A6210009 Écrou rond M10 x 0,75

A6210009

Écrou rond M10 x 0,75 Pour la fixation des potentiomètres sur de plaque frontales. S'adapte sous le bouton et sous la jupe. Pour bouton rond, bouton avec papillons et bouton à barrettes dès le ø 10.

Fourniture 1 écrou rond

Fermer

A6210009

Écrou rond M10 x 0,75
Produit ajouté à votre panier
A6295009 Écrou rond 3/8"-32G

A6295009

Écrou rond 3/8"-32G Pour la fixation des potentiomètres sur de plaque frontales. S'adapte sous le bouton et sous la jupe. Pour bouton rond, bouton avec papillons et bouton à barrettes ø 10.

Fourniture 1 écrou rond

Fermer

A6295009

Écrou rond 3/8"-32G
Produit ajouté à votre panier
A6300000 Clé

A6300000

Clé Pour la fixation des écrous ronds.

Fourniture 1 clé

Fermer

A6300000

Clé
Produit ajouté à votre panier

Accessoires

B7536108
Capuchon 36

B7536108

Capuchon 36 Convient pour les CONTROL-KNOBS 36.  Simple à enficher.

Fourniture 1 capuchon

Fermer

B7536108

Capuchon 36
Produit ajouté à votre panier
PA 6
volcan
B7536109 Capuchon 36

B7536109

Capuchon 36 Convient pour les CONTROL-KNOBS 36.  Simple à enficher.

Fourniture 1 capuchon

Fermer

B7536109

Capuchon 36
Produit ajouté à votre panier
PA 6
néro
B7536208 Socle 36

B7536208

Socle 36 Convient pour tous les CONTROL-KNOBS 36.  Nécessité d’un usinage supplémentaire de la plaque avant / face avant du boitier (alésage pour l’axe du potentiomètre et fente pour la protection anti-rotation).
Utilisation :
- absolument indispensable pour les « CONTROL-KNOBS 36, à éclairage optionnel », pour le montage de l’éclairage LED,
- si souhaité, utilisable aussi pour tous les « CONTROL-KNOBS 36 sans éclairage ». Le socle forme ici un écart supplémentaire entre le bouton et la surface de commande, ce qui confère un aspect visuel raffiné au bouton avec une impression de flottement.

Fourniture 1 socle

Fermer

B7536208

Socle 36
Produit ajouté à votre panier
PA 6
volcan
B7536209 Socle 36

B7536209

Socle 36 Convient pour tous les CONTROL-KNOBS 36.  Nécessité d’un usinage supplémentaire de la plaque avant / face avant du boitier (alésage pour l’axe du potentiomètre et fente pour la protection anti-rotation).
Utilisation :
- absolument indispensable pour les « CONTROL-KNOBS 36, à éclairage optionnel », pour le montage de l’éclairage LED,
- si souhaité, utilisable aussi pour tous les « CONTROL-KNOBS 36 sans éclairage ». Le socle forme ici un écart supplémentaire entre le bouton et la surface de commande, ce qui confère un aspect visuel raffiné au bouton avec une impression de flottement.

Fourniture 1 socle

Fermer

B7536209

Socle 36
Produit ajouté à votre panier
PA 6
néro
B7546001 Éclairage LED, 8 LED (lumière de fond RGB)

B7546001

Éclairage LED, 8 LED (lumière de fond RGB)

Circuit imprimé D=27 mm avec 8 LED (lumière de fond RGB), sans contrôleur, technologie SMD, câble de raccordement d’une longueur de 120 mm, avec connecteur femelle à 4 broches au bout, connecteur mâle compris.

Suggestion pour :

STAR-KNOBS 33 / 41
- version encastrée : l'association avec le bouton en couleur diamant
- version en saillie : l'association avec le jeu de montage en couleur diamant

CONTROL-KNOBS 36 avec éclairage optionnel
 - fixation aux socles disponibles en option

Fourniture 1 éclairage LED (lumière de fond RGB)

Fermer

B7546001

Éclairage LED, 8 LED (lumière de fond RGB)
Produit ajouté à votre panier

Options de produit pour B7136633

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Matériau
PC
Intérieur bouton
TPE
Partie extérieure
Couleur
Partie extérieure volcan,
Intérieur bouton translucide
Diamètre
36 mm
Hauteur
14,7 mm
Alésage ″
1/4″
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
13 g
No. de tarif marchandise
(produit OKW)
84879090
Pays d'origine
Allemagne
