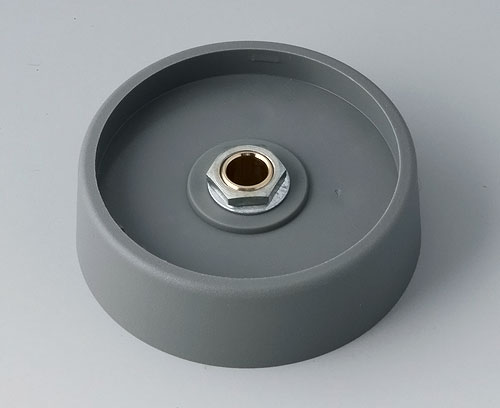

A3150068 COM-KNOBS 50, sans évidement

A3150068

COM-KNOBS 50, sans évidement

Convenable pour des potentiomètres rotatifs avec des bouts d'arbre ronds selon DIN 41591. Système de noix de serrage pour l'assemblage des boutons convenable et frontale. Alésage sans chanfrein.
Max. couple : montage = 3,0 Nm, fonction = 1,8 Nm.

Fourniture

1 COM-KNOB (sans évidement)

  • Composants/Accessoires
  • Options de produit

Composants du système pour compléter

A3250003 Capuchon 50

A3250003

Capuchon 50 Convenable pour bouton COM-KNOB 50. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A3250003

Capuchon 50
Produit ajouté à votre panier
PA 6
corail
A3250004 Capuchon 50

A3250004

Capuchon 50 Convenable pour bouton COM-KNOB 50. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A3250004

Capuchon 50
Produit ajouté à votre panier
PA 6
plage
A3250005 Capuchon 50

A3250005

Capuchon 50 Convenable pour bouton COM-KNOB 50. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A3250005

Capuchon 50
Produit ajouté à votre panier
PA 6
lagon
A3250006 Capuchon 50

A3250006

Capuchon 50 Convenable pour bouton COM-KNOB 50. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A3250006

Capuchon 50
Produit ajouté à votre panier
PA 6
ciel
A3250007 Capuchon 50

A3250007

Capuchon 50 Convenable pour bouton COM-KNOB 50. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A3250007

Capuchon 50
Produit ajouté à votre panier
PA 6
minéral
A3250009 Capuchon 50

A3250009

Capuchon 50 Convenable pour bouton COM-KNOB 50. Montage du capuchon facile.

Fourniture 1 capuchon

Fermer

A3250009

Capuchon 50
Produit ajouté à votre panier
PA 6
néro
A3250103 Capuchon 50, avec creux

A3250103

Capuchon 50, avec creux Convenable pour bouton COM-KNOB 50. Montage du capuchon avec creux facile.

Fourniture 1 capuchon

Fermer

A3250103

Capuchon 50, avec creux
Produit ajouté à votre panier
PA 6
corail
A3250104 Capuchon 50, avec creux

A3250104

Capuchon 50, avec creux Convenable pour bouton COM-KNOB 50. Montage du capuchon avec creux facile.

Fourniture 1 capuchon

Fermer

A3250104

Capuchon 50, avec creux
Produit ajouté à votre panier
PA 6
plage
A3250105 Capuchon 50, avec creux

A3250105

Capuchon 50, avec creux Convenable pour bouton COM-KNOB 50. Montage du capuchon avec creux facile.

Fourniture 1 capuchon

Fermer

A3250105

Capuchon 50, avec creux
Produit ajouté à votre panier
PA 6
lagon
A3250106 Capuchon 50, avec creux

A3250106

Capuchon 50, avec creux Convenable pour bouton COM-KNOB 50. Montage du capuchon avec creux facile.

Fourniture 1 capuchon

Fermer

A3250106

Capuchon 50, avec creux
Produit ajouté à votre panier
PA 6
ciel
A3250107 Capuchon 50, avec creux

A3250107

Capuchon 50, avec creux Convenable pour bouton COM-KNOB 50. Montage du capuchon avec creux facile.

Fourniture 1 capuchon

Fermer

A3250107

Capuchon 50, avec creux
Produit ajouté à votre panier
PA 6
minéral
A3250109 Capuchon 50, avec creux

A3250109

Capuchon 50, avec creux Convenable pour bouton COM-KNOB 50. Montage du capuchon avec creux facile.

Fourniture 1 capuchon

Fermer

A3250109

Capuchon 50, avec creux
Produit ajouté à votre panier
PA 6
néro

Accessoires "vis"

A6207009 Écrou rond M7 x 0,75

A6207009

Écrou rond M7 x 0,75 Pour la fixation des potentiomètres sur de plaque frontales. S'adapte sous le bouton et sous la jupe. Pour bouton rond, bouton avec papillons et bouton à barrettes dès le ø 10.

Fourniture 1 écrou rond

Fermer

A6207009

Écrou rond M7 x 0,75
Produit ajouté à votre panier
A6210009 Écrou rond M10 x 0,75

A6210009

Écrou rond M10 x 0,75 Pour la fixation des potentiomètres sur de plaque frontales. S'adapte sous le bouton et sous la jupe. Pour bouton rond, bouton avec papillons et bouton à barrettes dès le ø 10.

Fourniture 1 écrou rond

Fermer

A6210009

Écrou rond M10 x 0,75
Produit ajouté à votre panier
A6295009 Écrou rond 3/8"-32G

A6295009

Écrou rond 3/8"-32G Pour la fixation des potentiomètres sur de plaque frontales. S'adapte sous le bouton et sous la jupe. Pour bouton rond, bouton avec papillons et bouton à barrettes ø 10.

Fourniture 1 écrou rond

Fermer

A6295009

Écrou rond 3/8"-32G
Produit ajouté à votre panier
A6300000 Clé

A6300000

Clé Pour la fixation des écrous ronds.

Fourniture 1 clé

Fermer

A6300000

Clé
Produit ajouté à votre panier

Options de produit pour A3150068

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Ex. d'applications
  • Données commerciales
Matériau
Couleur
volcan
Diamètre
50 mm
Hauteur
16 mm
Alésage
6 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
20 g
No. de tarif marchandise
(produit OKW)
84879090
Pays d'origine
Allemagne
