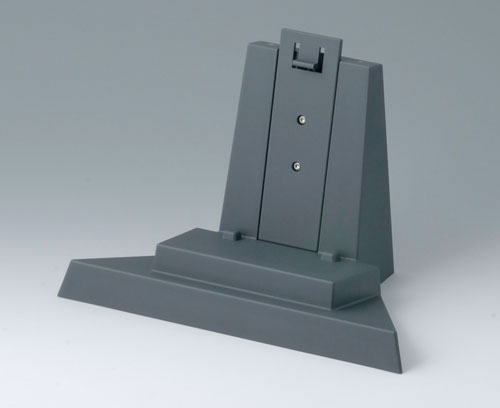

B4308218 Socle S/M

B4308218

Socle S/M

Pour une pose sécurisée des boitiers. Utilisable en tant que console de table ou support mural. Sans plaque ; peut aussi être muni d‘une plaque inférieure (accessoire). Le boîtier s’emboîte de manière fiable sur le socle. Retrait facile en tirant sur la poignée. Offre de la place pour les contacts de chargement et de transfert de données (accessoires), interfaces, etc.

Fourniture

1 socle, kit de montage

  • Composants du système utilisables
  • Options de produit

Composants du système pour compléter

B4208208 CARRYTEC S

B4208208

CARRYTEC S Boitier particulièrement robuste avec poignée, pour utilisation à l’extérieur. Surface en creux pour les claviers à membrane. Les surfaces planes et antichocs de la partie inférieure du boitier se prêtent au montage d’interfaces, de connecteurs enfichables, de périphériques, etc. Le montage des interfaces sur la face arrière, par ex. pour une utilisation sur bras de support, permet une pose correcte des câbles via raccord au boitier. Bossages de fixation pour circuits imprimés et modules dans les parties supérieure et inférieure. Socle pour la transmission facile des données et du courant de chargement, et compartiment pour 5 piles AA (usinage sur demande) en accessoire.

Fourniture Partie supérieure et partie inférieure, garniture de poignée TPE, kit de montage

Fermer

B4208208

CARRYTEC S ASA+PC-FR (UL 94 V-0)
lava
222x205x80mm
IP 54 opt.
B4210208 CARRYTEC M

B4210208

CARRYTEC M Boitier robuste avec poignée. Surface en creux pour les claviers à membrane. Les surfaces planes et antichocs de la partie inférieure du boitier se prêtent au montage d’interfaces, de connecteurs enfichables, de périphériques, etc. Le montage des interfaces sur la face arrière, par ex. pour une utilisation sur bras de support, permet une pose correcte des câbles via raccord au boitier. Bossages de fixation pour circuits imprimés et modules dans les parties supérieure et inférieure. Socle pour la transmission facile des données et du courant de chargement, et compartiment pour 5 piles AA (usinage sur demande) en accessoire.

Fourniture Partie supérieure et partie inférieure, garniture de poignée TPE, kit de montage

Fermer

B4210208

CARRYTEC M ASA+PC-FR (UL 94 V-0)
lava
270x247x91mm
IP 54 opt.

Accessoires "socle"

A9178007 Fiches modulaires, mâles

A9178007

Fiches modulaires, mâles Utilisation : En version à 6 contacts pour la transmission du courant et du flux de données. Voir instruction de montage.

Fourniture 1 fiches modulaires

Fermer

A9178007

Fiches modulaires, mâles doré
A9193044 Kit fiches modulaires à 6 contacts

A9193044

Kit fiches modulaires à 6 contacts Accessoire universel comprenant des plaques support et des fiches modulaires à 6 contacts. Facilite le montage des contacts pour la transmission de données et du courant de charge entre le boitier et le socle. Les fiches « femelles » et les fiches « mâles » sont fermement collées à la plaque support correspondante. Les broches des fiches sont parfaitement accessibles lors des opérations de brassage.
Dans le boitier et le socle, il conviendra de prévoir des découpes où seront collées les plaques support (version « femelle » pour le boitier et « mâle » pour le socle).

Fourniture 2 plaques support, deux fiches modulaires à 6 contacts (« mâle » et « femelle »)

Fermer

A9193044

Kit fiches modulaires à 6 contacts ABS (UL 94 HB)
noir RAL 9005
B4308228 Plaque inférieure pour le socle

B4308228

Plaque inférieure pour le socle Recommandée en cas d’utilisation du boitier posé sur la table. Les pieds en caoutchouc compris dans la fourniture empêchent le boitier de glisser.

Fourniture 1 plaque inférieure, 4 pieds en caoutchouc, kit de montage

Fermer

B4308228

Plaque inférieure pour le socle ASA+PC-FR (UL 94 V-0)
lava

Options de produit pour B4308218

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Informations complémentaires / plans
  • Données commerciales
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication liées au matériau.

Fichier de catalogue

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
210 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
