B4208208

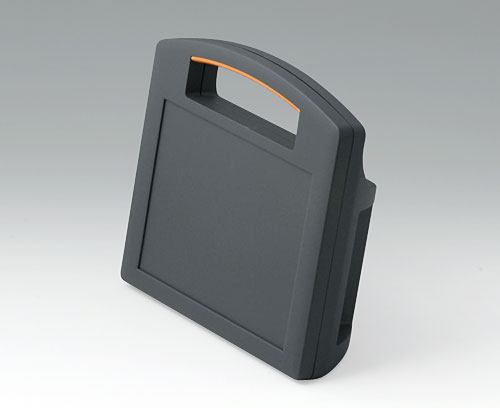

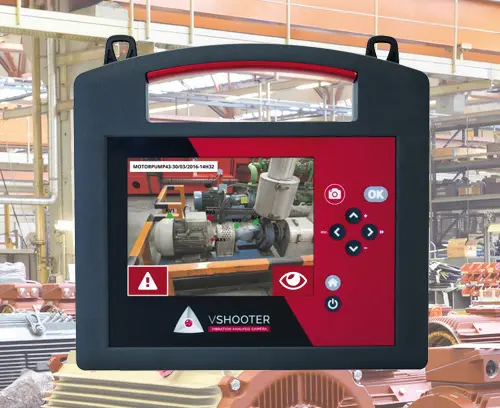

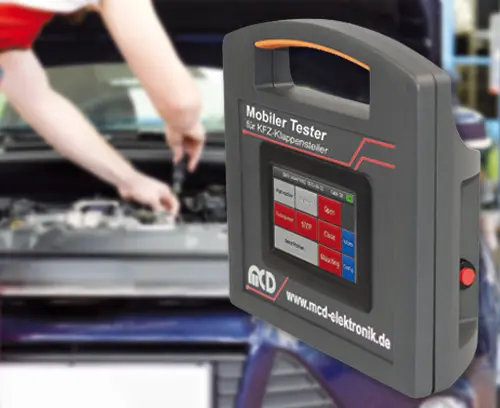

CARRYTEC S

Boitier particulièrement robuste avec poignée, pour utilisation à l’extérieur. Surface en creux pour les claviers à membrane. Les surfaces planes et antichocs de la partie inférieure du boitier se prêtent au montage d’interfaces, de connecteurs enfichables, de périphériques, etc. Le montage des interfaces sur la face arrière, par ex. pour une utilisation sur bras de support, permet une pose correcte des câbles via raccord au boitier. Bossages de fixation pour circuits imprimés et modules dans les parties supérieure et inférieure. Socle pour la transmission facile des données et du courant de chargement, et compartiment pour 5 piles AA (usinage sur demande) en accessoire.

Fourniture

Partie supérieure et partie inférieure, garniture de poignée TPE, kit de montage

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour B4208208

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Accessoires "piles"

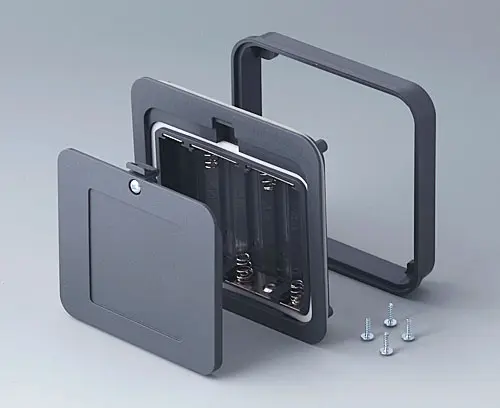

A9338218 Jeu de compartiment piles, 5 x AA

A9338218

Jeu de compartiment piles, 5 x AA Pour le montage direct sur les plaques avant ou les parois du boitier. Changement facile des piles. Couvercle du compartiment piles au choix à encliqueter ou à visser.
Montage : Avec support vissé de l’intérieur. En alternative, avec feuille adhésive sur demande. Recommandé pour une paroi d’une épaisseur de 3 mm, où un creux de 1,5 mm est nécessaire afin que le compartiment piles soit encastré au même niveau que la surface. Pour des parois plus épaisses, un ajustement du creux ou de la longueur de la vis est nécessaire.

Fourniture 1 comp. piles, 1 couvercle + vis M3, 1 support, 2 joints, 1 jeu de ressorts de contact, nickelé, 4 vis auto-taraudeuses

A9338218

Jeu de compartiment piles, 5 x AA
Produit ajouté à votre panier

lava
93x98mm

Accessoires "socle"

A9178007 Fiches modulaires, mâles

A9178007

Fiches modulaires, mâles Utilisation : En version à 6 contacts pour la transmission du courant et du flux de données. Voir instruction de montage.

Fourniture 1 fiches modulaires

A9178007

Fiches modulaires, mâles
Produit ajouté à votre panier
doré
B4308218 Socle S/M

B4308218

Socle S/M Pour une pose sécurisée des boitiers. Utilisable en tant que console de table ou support mural. Sans plaque ; peut aussi être muni d‘une plaque inférieure (accessoire). Le boîtier s’emboîte de manière fiable sur le socle. Retrait facile en tirant sur la poignée. Offre de la place pour les contacts de chargement et de transfert de données (accessoires), interfaces, etc.

Fourniture 1 socle, kit de montage

B4308218

Socle S/M
Produit ajouté à votre panier

lava
B4308228 Plaque inférieure pour le socle

B4308228

Plaque inférieure pour le socle Recommandée en cas d’utilisation du boitier posé sur la table. Les pieds en caoutchouc compris dans la fourniture empêchent le boitier de glisser.

Fourniture 1 plaque inférieure, 4 pieds en caoutchouc, kit de montage

B4308228

Plaque inférieure pour le socle
Produit ajouté à votre panier

lava

Accessoires "protection"

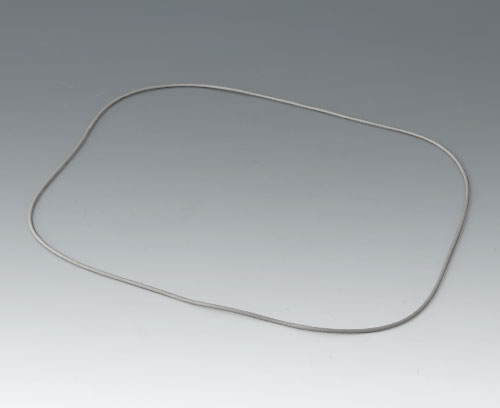

B4308001 Joint S

B4308001

Joint S Utilisation : pour l'augmentation du degré de protection du CARRYTEC S.

Fourniture 1 joint

B4308001

Joint S
Produit ajouté à votre panier

Accessoires "muraux/support"

B4308238 Clip de fixation

B4308238

Clip de fixation Pour accrocher les boitiers aux tubes ronds de 32 mm de diamètre et aux barrettes norme DIN EN ISO 19054 (25 x 10 mm). 2 alésages de fixation de 2,4 mm de diamètre sont nécessaires. Le kit comprend deux vis Torx en acier inox de Ø 3 x 8 mm (Torx 10) pour la fixation du boitier.

Fourniture 1 clip de fixation, kit de montage

B4308238

Clip de fixation
Produit ajouté à votre panier

lava

Accessoires "porter"

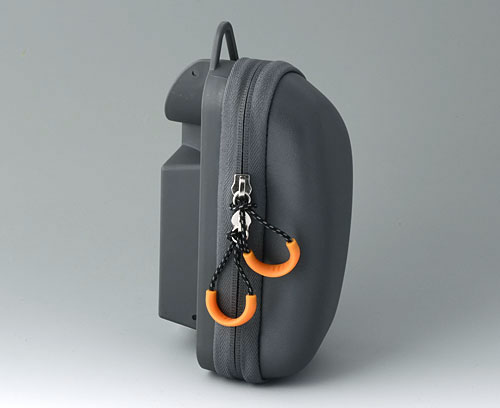

B4308600 Pochette protectrice S, côté droit

B4308600

Pochette protectrice S, côté droit

Spécialement conçue pour le CARRYTEC S. Protège le boitier, le câble et les capteurs. Elle est réalisée à partir d'une pièce formée en plastique et d’un tissu textile très résistant avec une fermeture éclair solide et pratique favorisant un accès rapide. Des évidements prévus sur les côtés du boitier pour raccorder les instruments qui sont ainsi immédiatement utilisables. Fixation aisée dans la partie vissage du boitier. Un œillet dans la partie supérieure permet de porter l’appareil au moyen d’une sangle bandoulière (article séparé, cf. accessoires).

Version Côté droit.

Fourniture 1 pochette de protection sur le côté gauche, kit de montage

B4308600

Pochette protectrice S, côté droit
Produit ajouté à votre panier
gris
82x180x65mm

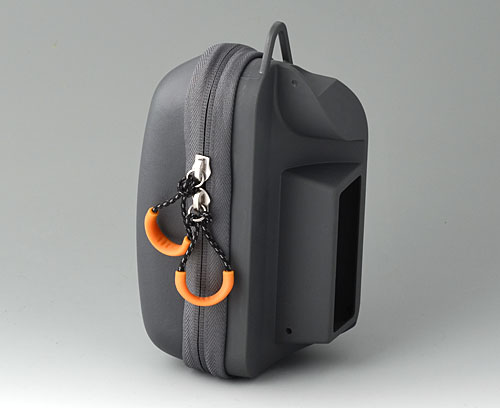

B4308610 Pochette protectrice S, côté gauche

B4308610

Pochette protectrice S, côté gauche

Spécialement conçue pour le CARRYTEC S. Protège le boitier, le câble et les capteurs. Elle est réalisée à partir d'une pièce formée en plastique et d’un tissu textile très résistant avec une fermeture éclair solide et pratique favorisant un accès rapide. Des évidements prévus sur les côtés du boitier pour raccorder les instruments qui sont ainsi immédiatement utilisables. Fixation aisée dans la partie vissage du boitier. Un œillet dans la partie supérieure permet de porter l’appareil au moyen d’une sangle bandoulière (article séparé, cf. accessoires).

Version Côté gauche.

Fourniture 1 pochette de protection sur le côté gauche, kit de montage

B4308610

Pochette protectrice S, côté gauche
Produit ajouté à votre panier
gris
82x180x65mm
B4308650 Sangle bandoulière

B4308650

Sangle bandoulière Sangle bandoulière pratique avec partie rembourrée au niveau de l‘épaule.
Montage sur boitiers CARRYTEC uniquement en combinaison avec les Pochettes protectrices gauche et droite.

Fourniture 1 sangle bandoulière

B4308650

Sangle bandoulière
Produit ajouté à votre panier
gris
1400mm

Accessoires

A9178007 Fiches modulaires, mâles

A9178007

Fiches modulaires, mâles Utilisation : En version à 6 contacts pour la transmission du courant et du flux de données. Voir instruction de montage.

Fourniture 1 fiches modulaires

A9178007

Fiches modulaires, mâles
Produit ajouté à votre panier
doré
A9178008 Fiches modulaires, femelles

A9178008

Fiches modulaires, femelles Utilisation : En version à 6 contacts pour la transmission du courant et du flux de données. Voir instruction de montage.

Fourniture 1 fiches modulaires

A9178008

Fiches modulaires, femelles
Produit ajouté à votre panier
doré
A9193042 Plaques support pour fiches

A9193042

Plaques support pour fiches Accessoires universels qui facilitent considérablement le montage de contacts pour la transmission de données et du courant de charge entre le boitier et le socle. Disponibles en accessoires sous forme de jeu de deux plaques support en matière plastique pour loger des fiches modulaires à 6 contacts (version « femelle » pour le boitier et « mâle » pour le socle).
Des découpes sont à prévoir dans le boitier et le socle où seront collées les plaques support. Celles-ci peuvent être préalablement intégrées au boitier et au socle, les fiches (accessoires) pouvant être intégrés ultérieurement.

Fourniture 2 plaques support

A9193042

Plaques support pour fiches
Produit ajouté à votre panier

noir RAL 9005
A9193044 Kit fiches modulaires à 6 contacts

A9193044

Kit fiches modulaires à 6 contacts Accessoire universel comprenant des plaques support et des fiches modulaires à 6 contacts. Facilite le montage des contacts pour la transmission de données et du courant de charge entre le boitier et le socle. Les fiches « femelles » et les fiches « mâles » sont fermement collées à la plaque support correspondante. Les broches des fiches sont parfaitement accessibles lors des opérations de brassage.
Dans le boitier et le socle, il conviendra de prévoir des découpes où seront collées les plaques support (version « femelle » pour le boitier et « mâle » pour le socle).

Fourniture 2 plaques support, deux fiches modulaires à 6 contacts (« mâle » et « femelle »)

A9193044

Kit fiches modulaires à 6 contacts
Produit ajouté à votre panier

noir RAL 9005

Options de produit pour B4208208

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

Matériau

Boitier

Garniture de poignée
Degré de protection

Accessoires nécessaires : jeu de joints
Couleur
Boitier lava,
Garniture de poignée orange
Standards
conforme RoHS
conforme REACH
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Largeur
222 mm
Hauteur
205 mm
Profondeur
80 mm
Long. circuit imprimé,
partie inférieure
210 mm
Larg. circuit imprimé,
partie inférieure
120 mm
Long. circuit imprimé,
partie supérieure
212 mm
Long. circuit imprimé,
partie supérieure
144 mm
Longueur clavier
178,5 mm
Largeur clavier
130,5 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Poids/1 pc
530 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne

Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B4208208 et transmettez-nous votre demande de devis.
