TOPTEC

Toptec

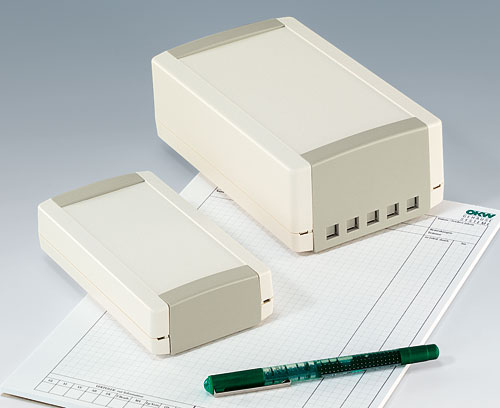

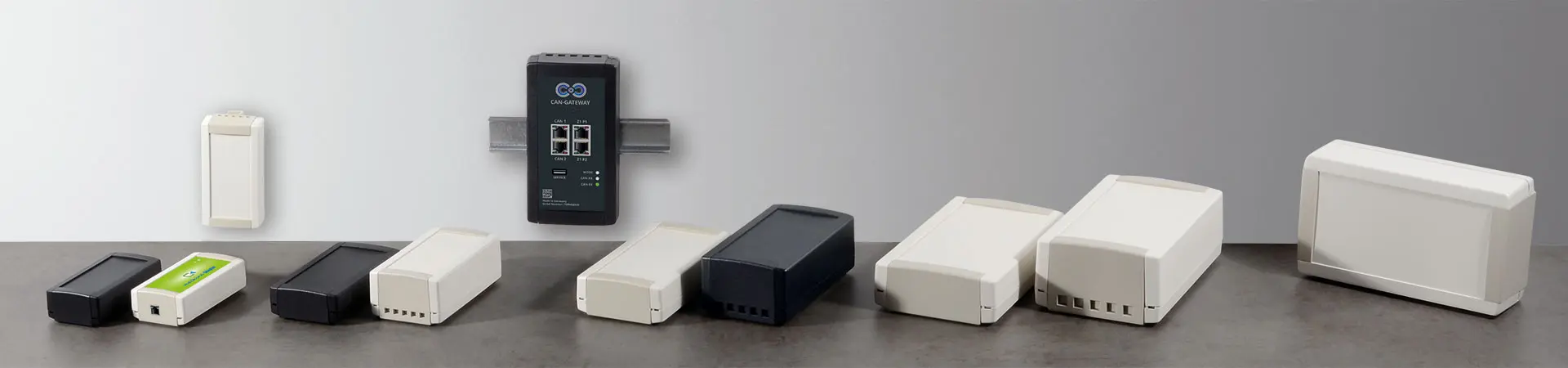

Boitiers universels en matière plastique

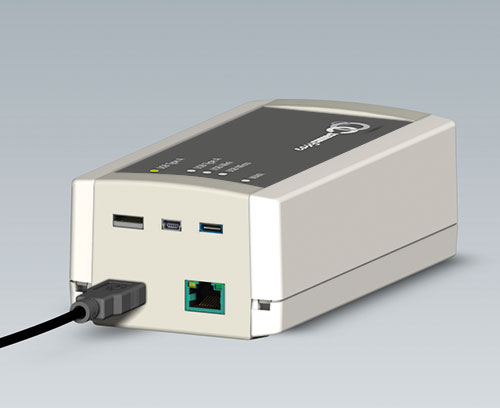

Les boitiers TOPTEC de la société OKW peuvent être équipés des deux côtés d‘interfaces qui dépassent de la largeur du boitier à proprement parler. Il n’est donc plus nécessaire de fixer les connecteurs sur les parois du boitier ou de raccorder le câble de liaison au circuit imprimé.

  • design esthétique pour les applications d‘intérieur où le boitier est posé sur la table ou fixé au mur
  • assemblage rationnel du boitier sans vis
  • partie inférieure avec ouverture latérale permettant une mise en place rapide et aisée des composants à partir de tous les côtés.

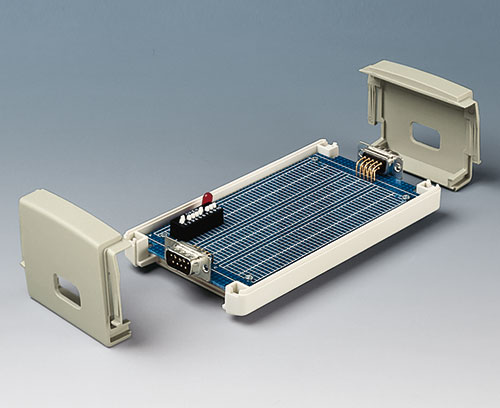

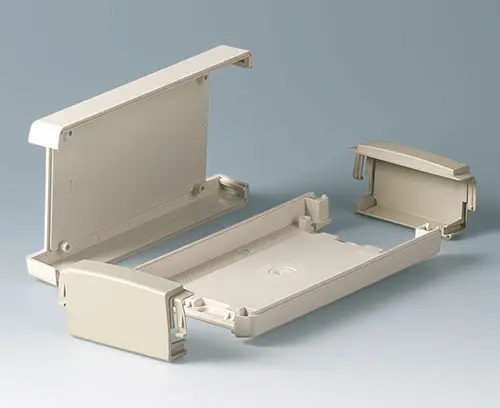

  • l‘électronique et les interfaces peuvent ainsi, pour la première fois, être mises en place en tant qu‘unité complète grâce aux parties frontale et arrière amovibles à partir du côté

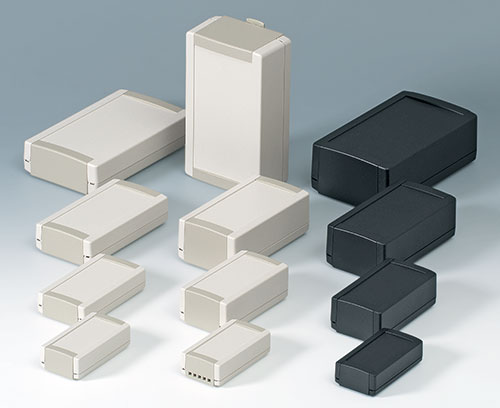

  • grand choix de 28 modèles

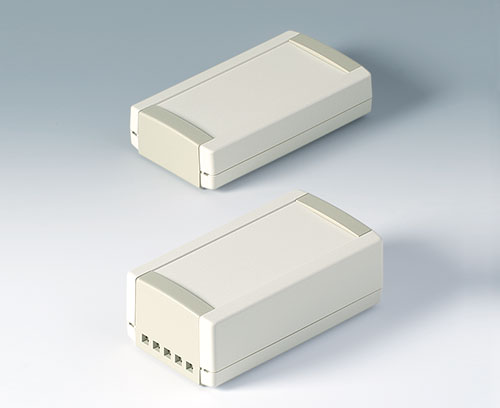

  • types F avec partie supérieure plate
  • types H avec partie supérieure surélevée

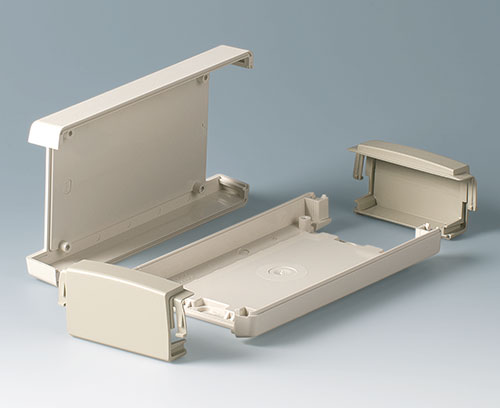

  • parties frontale et arrière amovibles, au choix avec ou sans fentes d‘aération pour l’évacuation de la chaleur ou pour une fonction acoustique

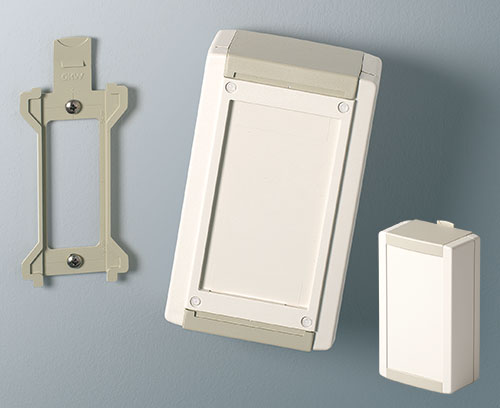

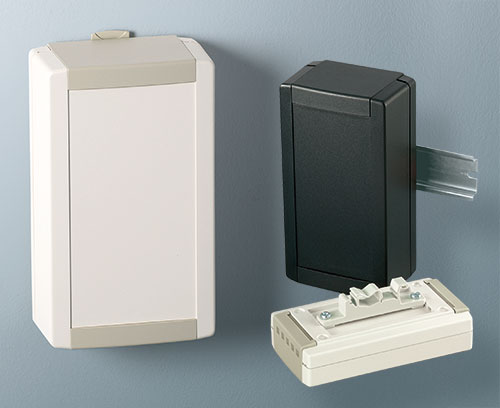

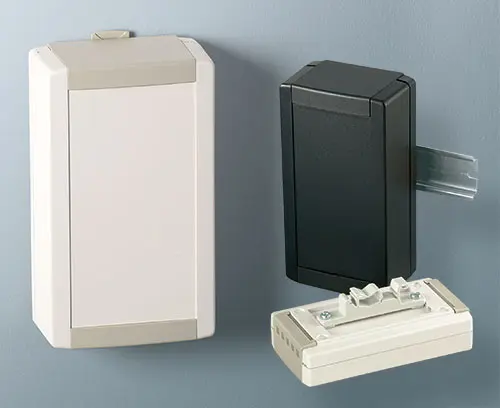

  • fixation optimale au mur sans avoir à modifier le boitier grâce à l’emploi du support mural non apparent avec mécanisme pour encliqueter le boitier

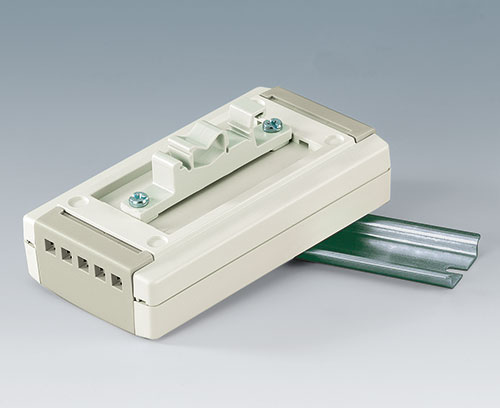

  • fixation rationnelle sur rails DIN
  • degré de protection IP 40

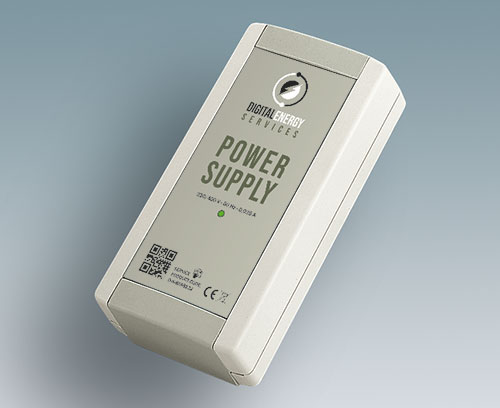

  • zone de commande en creux pour protéger le clavier à membrane
  • bossages de fixation pour circuits imprimés et composants
  • Exemples d'applications

Domaines d‘applications

Boitier universel pour les appareils électroniques et électrotechniques, par ex.

  • Appareils de contrôle
  • Systèmes de signalisation et de commande
  • Technique médicale et de laboratoire
  • Périphéries d’ordinateur
  • Automatisation
  • IoT/IIoT
  • Choix du modèle
  • Accessoires
  • Données techniques
  • Options de produit

Choisissez le modèle et la taille(s) et cliquez sur Recherche >>.



Sans fentes d'aération

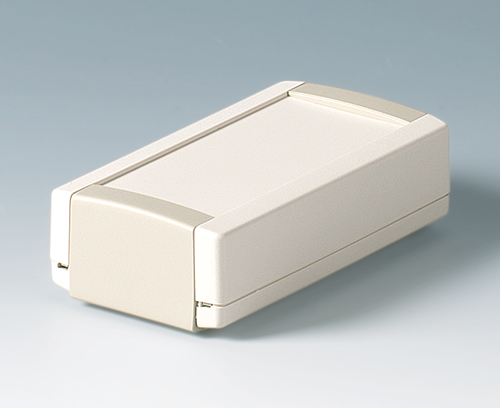

TOPTEC sans fentes d'aération

Avec fentes d'aération

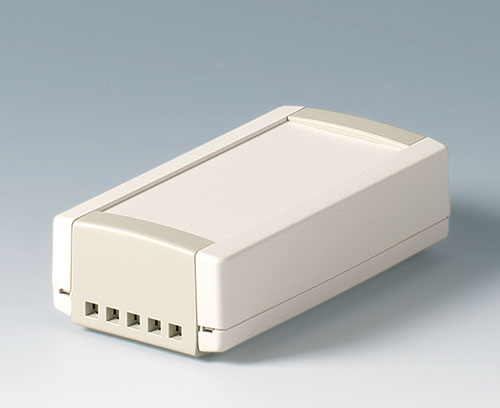

TOPTEC avec fentes d'aération

A9199008 Jeu de vis

A9199008

Jeu de vis Jeu de vis pour la fixation de circuit imprimé. Diamètre 2,5 x 6mm, type PZ1.

Fourniture 4 vis

Fermer

A9199008

Jeu de vis
A9207150 Pieds anti-glissant 6,5 x 2 mm

A9207150

Pieds anti-glissant 6,5 x 2 mm Pieds en caoutchouc avec pellicule auto-adhésive facilitent une position sécure.

Fourniture 2 pieds en caoutchouc

Fermer

A9207150

Pieds anti-glissant 6,5 x 2 mm transparent

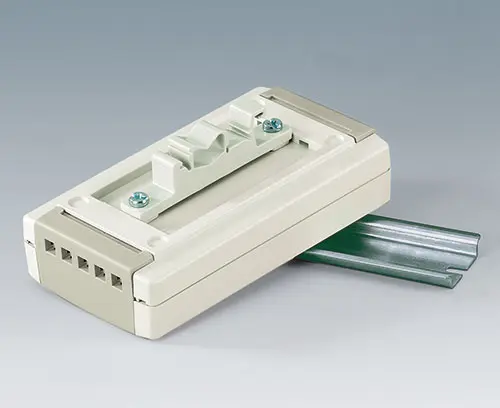

B1300017 Fixation pour barretes DIN

B1300017

Fixation pour barretes DIN Spécial pour TOPTEC à partir de la dimension 123 F/H. Pour la fixation des boitiers sur barrette DIN selon DIN EN60 715 (TH35, G32) Montage rationnel. Perçage pour la fixation: 2 trous borgnes ø 3 mm nécessaires.

Fourniture 1 pièce avec jeu de montage

Fermer

B1300017

Fixation pour barretes DIN PA 6
gris blanc RAL 9002

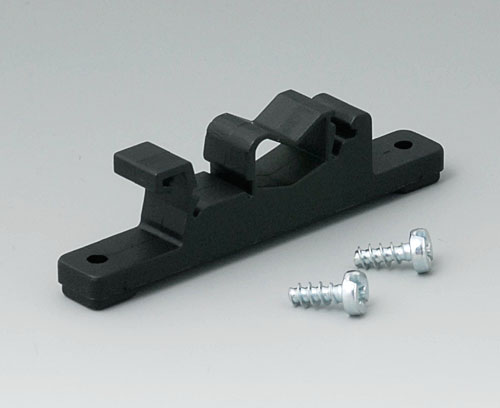

B1300019 Fixation pour barretes DIN

B1300019

Fixation pour barretes DIN Spécial pour TOPTEC à partir de la dimension 123 F/H. Pour la fixation des boitiers sur barrette DIN selon DIN EN 60715 (TH35, G32). Montage rationnel. Perçage pour la fixation: 2 trous borgnes ø 3 mm nécessaires.

Fourniture 1 pièce avec jeu de montage

Fermer

B1300019

Fixation pour barretes DIN PA 6
noir RAL 9005

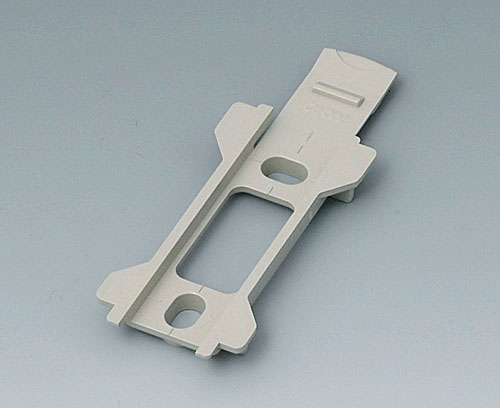

B1340028 Support mural pour Toptec 102

B1340028

Support mural pour Toptec 102 Facilite la fixation murale couverte. Des sacs préformé dans la partie inférieure facilite l'encliquetage rapide et certain de chaque boîter sur le support mural.

Fourniture 1 support mural

Fermer

B1340028

Support mural pour Toptec 102 PC+ABS (UL 94 V-0)
gris silex RAL 7032
B1340029 Support mural pour Toptec 102

B1340029

Support mural pour Toptec 102 Facilite la fixation murale couverte. Des sacs préformé dans la partie inférieure facilite l'encliquetage rapide et certain de chaque boîter sur le support mural.

Fourniture 1 support mural

Fermer

B1340029

Support mural pour Toptec 102 ABS (UL 94 HB)
noir RAL 9005

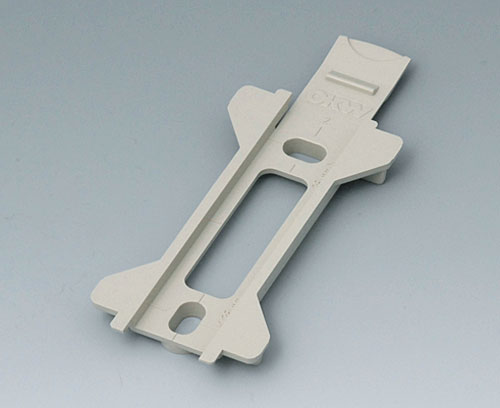

B1350028 Support mural pour Toptec 123

B1350028

Support mural pour Toptec 123 Facilite la fixation murale couverte. Des sacs préformé dans la partie inférieure facilite l'encliquetage rapide et certain de chaque boîter sur le support mural.

Fourniture 1 support mural

Fermer

B1350028

Support mural pour Toptec 123 PC+ABS (UL 94 V-0)
gris silex RAL 7032
B1350029 Support mural pour Toptec 123

B1350029

Support mural pour Toptec 123 Facilite la fixation murale couverte. Des sacs préformé dans la partie inférieure facilite l'encliquetage rapide et certain de chaque boîter sur le support mural.

Fourniture 1 support mural

Fermer

B1350029

Support mural pour Toptec 123 ABS (UL 94 HB)
noir RAL 9005
B1360028 Support mural pour Toptec 154

B1360028

Support mural pour Toptec 154 Facilite la fixation murale couverte. Des sacs préformé dans la partie inférieure facilite l'encliquetage rapide et certain de chaque boîter sur le support mural.

Fourniture 1 support mural

Fermer

B1360028

Support mural pour Toptec 154 PC+ABS (UL 94 V-0)
gris silex RAL 7032
B1360029 Support mural pour Toptec 154

B1360029

Support mural pour Toptec 154 Facilite la fixation murale couverte. Des sacs préformé dans la partie inférieure facilite l'encliquetage rapide et certain de chaque boîter sur le support mural.

Fourniture 1 support mural

Fermer

B1360029

Support mural pour Toptec 154 ABS (UL 94 HB)
noir RAL 9005
B1370028 Support mural pour Toptec 194

B1370028

Support mural pour Toptec 194 Facilite la fixation murale couverte. Des sacs préformé dans la partie inférieure facilite l'encliquetage rapide et certain de chaque boîter sur le support mural.

Fourniture 1 support mural

Fermer

B1370028

Support mural pour Toptec 194 PC+ABS (UL 94 V-0)
gris silex RAL 7032
B1370029 Support mural pour Toptec 194

B1370029

Support mural pour Toptec 194 Facilite la fixation murale couverte. Des sacs préformé dans la partie inférieure facilite l'encliquetage rapide et certain de chaque boîter sur le support mural.

Fourniture 1 support mural

Fermer

B1370029

Support mural pour Toptec 194 ABS (UL 94 HB)
noir RAL 9005

Options de produit pour Toptec

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers prêts à l’encastrement, toutes modifications et finitions demandées comprises.
