Accessoires pour les boitiers

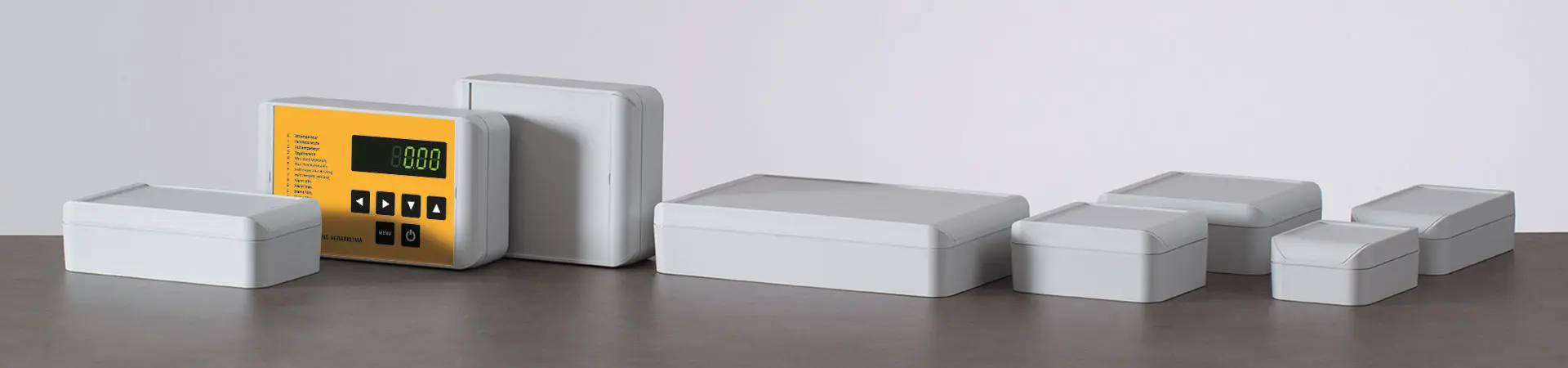

Smart-Box

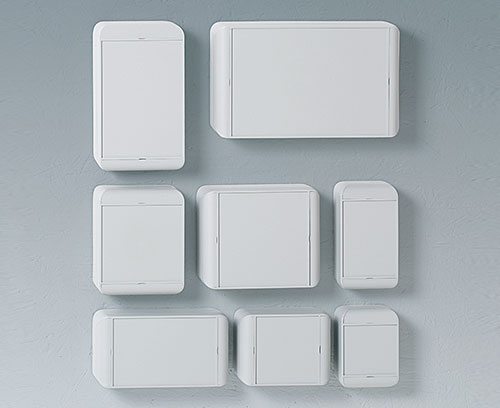

Des boitiers plaisants - IP 66
Des surfaces arrondies assurent une apparence raffinée et soulignent les qualités haut de gamme de la série de boitiers SMART-BOX.

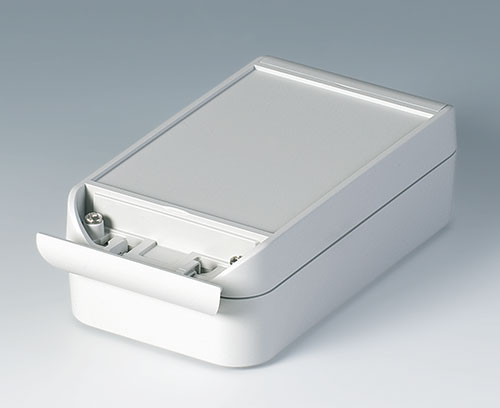

- un design convaincant ; des obturateurs qui épousent parfaitement les contours et dissimulent la partie comportant les vis
- matériau ASA+PC (UL 94 V-0) haut de gamme pour les utilisations dans un environnement rude ; ignifuge et auto-extinguible
- matériau transparent aux radiofréquences

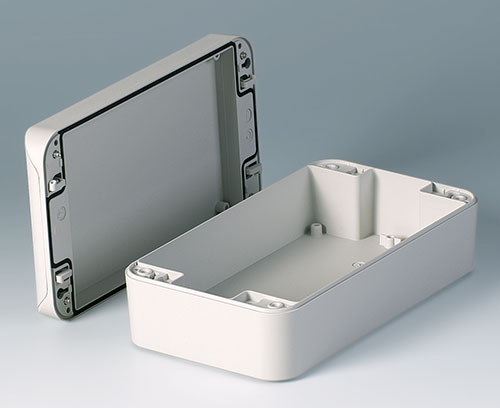

- degré de protection élevé IP 66 (largeur 90/110/130/150), IP 65 (largeur 170) ; joint déjà en place dans la partie supérieure
- vis de haute qualité en acier inox avec une très bonne résistance à la corrosion – y compris aux substances agressives – grâce à un alliage d’acier A2

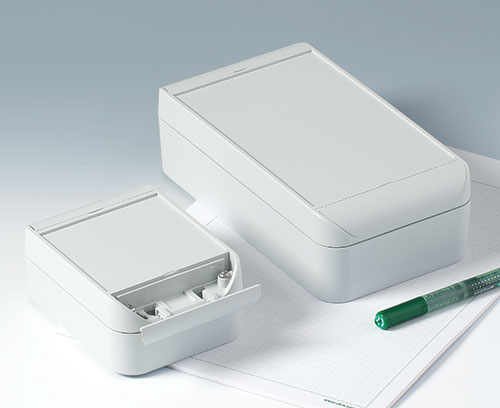

- utilisable en tant que boitier de table et boitier mural

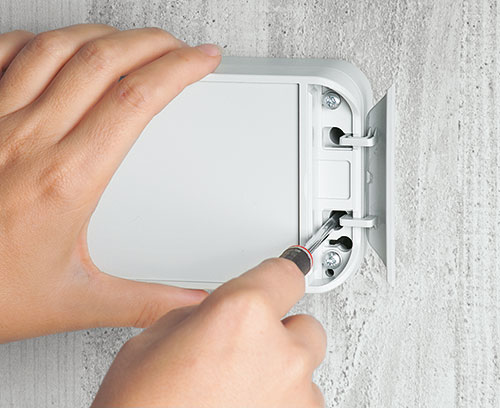

- dispositif de fixation au mur dissimulé sous les obturateurs
- les pieds de boitier (accessoires), qu'il suffit d'encliqueter, assurent un maintien sûr de l'appareil lorsqu'il est utilisé posé sur la table.

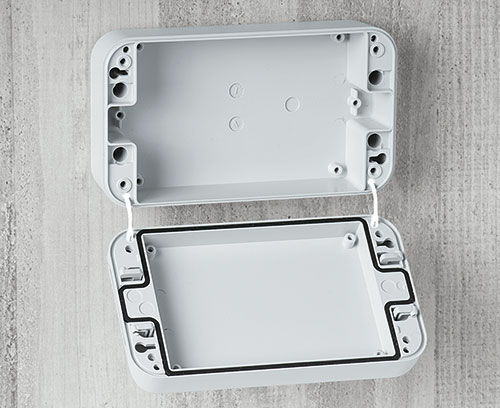

- l'attache couvercle imperdable facilite les opérations de montage et de maintenance

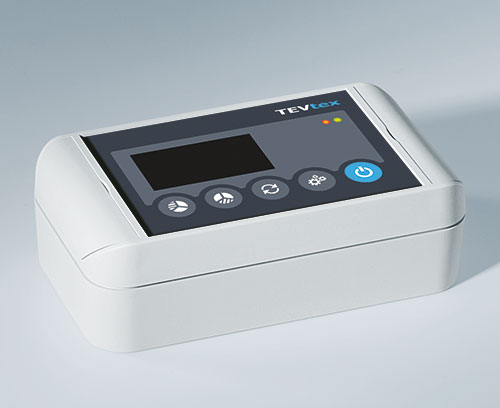

- zone de commande en creux protégeant le clavier à membrane ; espace supplémentaire sur la face inférieure du boitier pour étiquetage

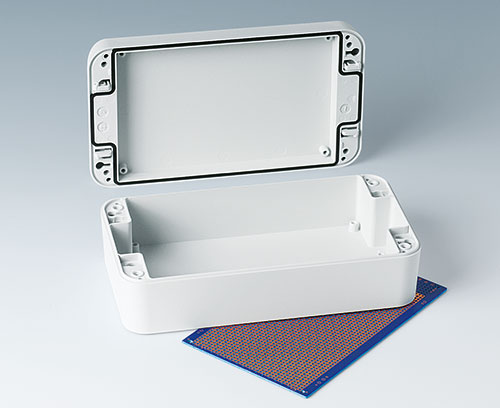

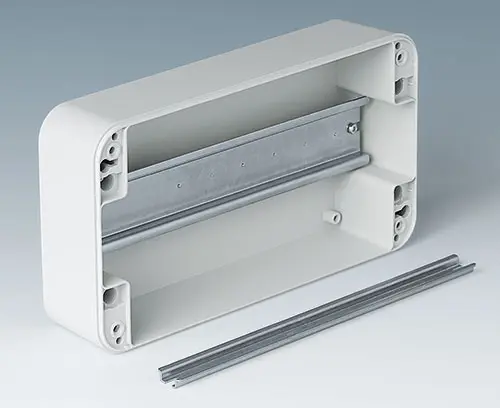

- des bossages de fixation pour circuits imprimés et composants à incorporer
Domaines d‘application
Il est prédestiné aux applications électriques et électroniques fortement orientées au design, par ex. technique de chauffage, climatisation et d’aération, construction de systèmes de contrôle-commande et d'installations, technique de sécurité, IoT/IIoT, industrie 4.0, usine intelligente, etc.
C6009121
SMART-BOX 90 LARGE
Boitier en quatre parties prédestiné aux applications électriques et électroniques. Le joint se trouve déjà dans la partie sup. Vissage hors la zone étanche. Partie en creux pour des claviers. Colonnettes de fixation intégrées pour cartes à circuits et barrettes DIN.
Fourniture partie inférieure et partie supérieure avec joint, 2 obturateurs (à charnière), 1 jeu de montage y compris un système de retenue de partie supérieure
C6009121
SMART-BOX 90 LARGEProduit ajouté à votre panier
gris clair RAL 7035
120x90x50mm

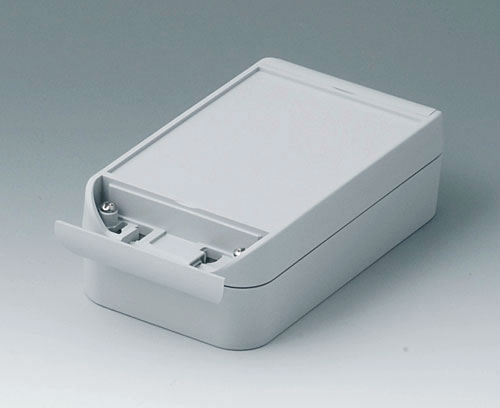

C6009161
SMART-BOX 90 LARGE
Boitier en quatre parties prédestiné aux applications électriques et électroniques. Le joint se trouve déjà dans la partie sup. Vissage hors la zone étanche. Partie en creux pour des claviers. Colonnettes de fixation intégrées pour cartes à circuits et barrettes DIN.
Fourniture partie inférieure et partie supérieure avec joint, 2 obturateurs (à charnière), 1 jeu de montage y compris un système de retenue de partie supérieure
C6009161
SMART-BOX 90 LARGEProduit ajouté à votre panier
gris clair RAL 7035
160x90x50mm
C6011141
SMART-BOX 110 LARGE
Boitier en quatre parties prédestiné aux applications électriques et électroniques. Le joint se trouve déjà dans la partie sup. Vissage hors la zone étanche. Partie en creux pour des claviers. Colonnettes de fixation intégrées pour cartes à circuits et barrettes DIN.
Fourniture partie inférieure et partie supérieure avec joint, 2 obturateurs (à charnière), 1 jeu de montage y compris un système de retenue de partie supérieure
C6011141
SMART-BOX 110 LARGEProduit ajouté à votre panier
gris clair RAL 7035
140x110x60mm
C6011201
SMART-BOX 110 LARGE
Boitier en quatre parties prédestiné aux applications électriques et électroniques. Le joint se trouve déjà dans la partie sup. Vissage hors la zone étanche. Partie en creux pour des claviers. Colonnettes de fixation intégrées pour cartes à circuits et barrettes DIN.
Fourniture partie inférieure et partie supérieure avec joint, 2 obturateurs (à charnière), 1 jeu de montage y compris un système de retenue de partie supérieure
C6011201
SMART-BOX 110 LARGEProduit ajouté à votre panier
gris clair RAL 7035
200x110x60mm
C6013161
SMART-BOX 130 LARGE
Boitier en quatre parties prédestiné aux applications électriques et électroniques. Le joint se trouve déjà dans la partie sup. Vissage hors la zone étanche. Partie en creux pour des claviers. Colonnettes de fixation intégrées pour cartes à circuits et barrettes DIN.
Fourniture partie inférieure et partie supérieure avec joint, 2 obturateurs (à charnière), 1 jeu de montage y compris un système de retenue de partie supérieure
C6013161
SMART-BOX 130 LARGEProduit ajouté à votre panier
gris clair RAL 7035
160x130x60mm

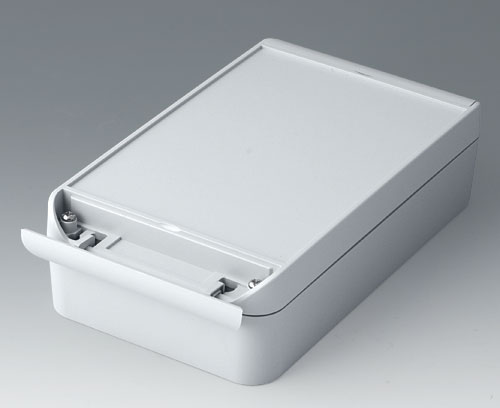

C6013221
SMART-BOX 130 LARGE
Boitier en quatre parties prédestiné aux applications électriques et électroniques. Le joint se trouve déjà dans la partie sup. Vissage hors la zone étanche. Partie en creux pour des claviers. Colonnettes de fixation intégrées pour cartes à circuits et barrettes DIN.
Fourniture partie inférieure et partie supérieure avec joint, 2 obturateurs (à charnière), 1 jeu de montage y compris un système de retenue de partie supérieure
C6013221
SMART-BOX 130 LARGEProduit ajouté à votre panier
gris clair RAL 7035
220x130x60mm

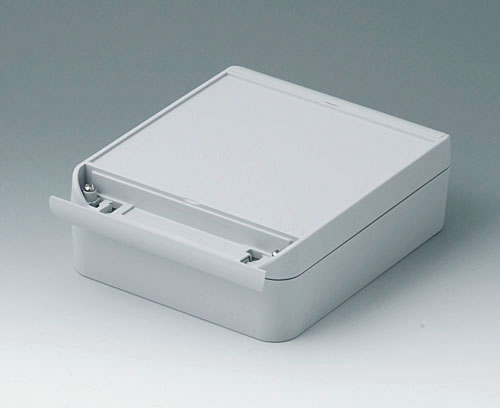

C6015181
SMART-BOX 150 LARGE
Boitier en quatre parties prédestiné aux applications électriques et électroniques. Le joint se trouve déjà dans la partie sup. Vissage hors la zone étanche. Partie en creux pour des claviers. Colonnettes de fixation intégrées pour cartes à circuits et barrettes DIN.
Fourniture partie inférieure et partie supérieure avec joint, 2 obturateurs (à charnière), 1 jeu de montage y compris un système de retenue de partie supérieure
C6015181
SMART-BOX 150 LARGEProduit ajouté à votre panier
gris clair RAL 7035
180x150x60mm
C6017281
SMART-BOX 170 LARGE
Boitier en quatre parties prédestiné aux applications électriques et électroniques. Le joint se trouve déjà dans la partie sup. Vissage hors la zone étanche. Partie en creux pour des claviers. Colonnettes de fixation intégrées pour cartes à circuits et barrettes DIN.
Fourniture partie inférieure et partie supérieure avec joint, 2 obturateurs (à charnière), 1 jeu de montage y compris un système de retenue de partie supérieure
C6017281
SMART-BOX 170 LARGEProduit ajouté à votre panier
gris clair RAL 7035
280x170x60mm
A0306031
Vis autotaraudeuses 3 x 6 mm (PZ1)
Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.
Fourniture 1 vis autotaraudeuse
A0306031
Vis autotaraudeuses 3 x 6 mm (PZ1)Produit ajouté à votre panier
A0308031

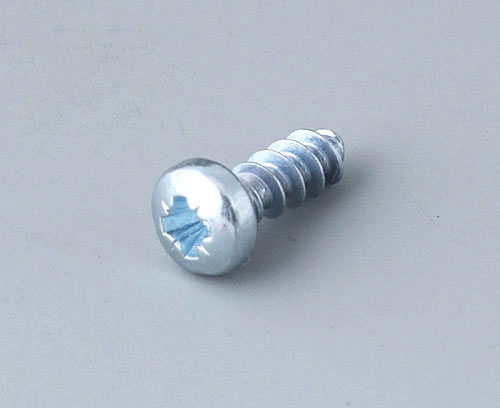

Vis autotaraudeuses 3 x 8 mm (PZ1)
Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.
Fourniture 1 vis autotaraudeuse
A0308031
Vis autotaraudeuses 3 x 8 mm (PZ1)Produit ajouté à votre panier
A0308132

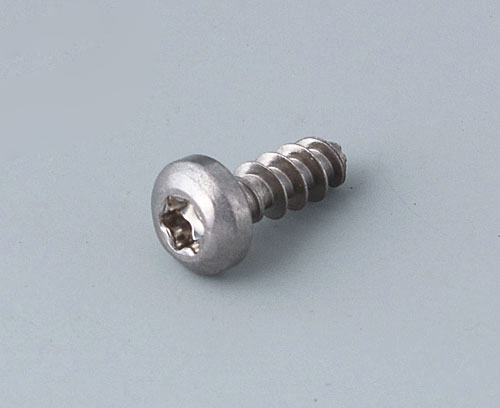

Vis autotaraudeuse 3 x 8 mm (T10)
Vis autotaraudeuse avec entraînement Torx T10. Pour la fixation des circuits imprimés et des plaques de montage.
Fourniture 1 vis auto-taraudeuse
A0308132
Vis autotaraudeuse 3 x 8 mm (T10)Produit ajouté à votre panier
A9325018
Support de montage sur poteau/tube
Permet un montage fiable et sécurisé de vos boitiers IP sur poteaux, mâts et tubes à l'aide de serre-câbles ou de colliers de serrage en acier inoxydable. Compatible avec des diamètres dès 30 mm, ce support se fixe à l’arrière du boitier (nécessite quatre perçages). Conception en matériau résistant aux UV pour une durabilité accrue en milieu extérieur.
Note :
En raison de la diversité des installations (environnement, exigences d’étanchéité, dimensions de boitier, diamètre de mât, etc.), la visserie et les accessoires de fixation ne sont pas inclus avec le support. Sur demande, nous pouvons vous proposer des solutions spécifiquement adaptées à votre application.
Fourniture 1 support de montage sur poteau/tube
A9325018
Support de montage sur poteau/tubeProduit ajouté à votre panier
gris anthracite RAL 7016
100x100x20mm

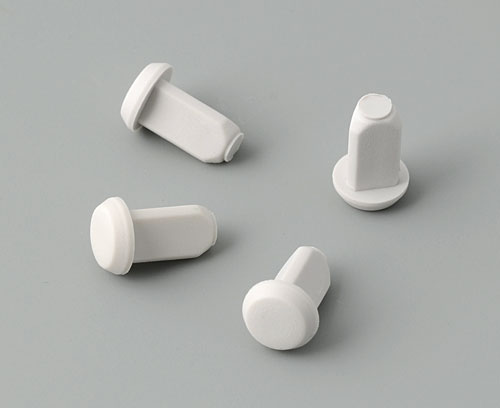

C2299018

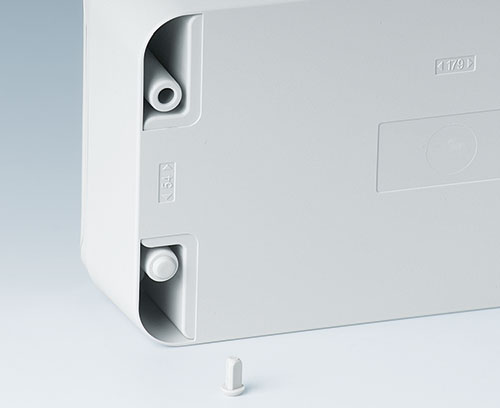

Pieds de boitier
Pour l´utilisation comme boitier de table un logement est prévu à la base du socle pour fixer les pieds en caoutchouc.
Fourniture 4 pieds de boitier
C2299018
Pieds de boitierProduit ajouté à votre panier
C2306917

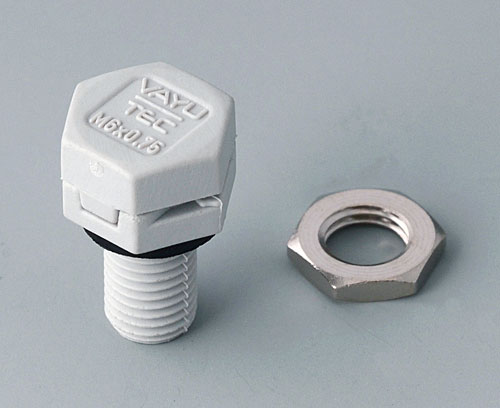

Élément à compensation de pression M6x0,75
Ces éléments de compensation de pression d’air améliorent nettement la protection de l’électronique sensible. L’évolution des conditions atmospèrique et une baisse soudaine de température peuvent provoquer une dépression à l’intérieur des boitiers d’appareils techniques. De l’eau et des impuretés peuvent pénétrer par les joints et abîmer les composants électroniques. La technologie brevetée IQ TEX® a la particularité d’équilibrer la pression en permettant une circulation d’air, d’augmenter de volume au contact de l’eau et de créer une barrière imperméable. Une fois sèche, elle redevient perméable à l’air.
Débit d’air : 6,5L/min - 0,25 bar; 16,5 L/min - 1 bar.
Point d’ entrée d’eau : > 6 bars.
Plage de température : -40°C / +110°C.
Matériau d’étanchéité : BASF Luquafleece tissus + PA6 (insert – moulage par injection).
Débit d’air : 6,5L/min - 0,25 bar; 16,5 L/min - 1 bar.
Point d’ entrée d’eau : > 6 bars.
Plage de température : -40°C / +110°C.
Matériau d’étanchéité : BASF Luquafleece tissus + PA6 (insert – moulage par injection).
Fourniture 1 élément à compensation de pression, 1 joint, 1 écrou
C2306917
Élément à compensation de pression M6x0,75Produit ajouté à votre panier
gris clair RAL 7035
C2310917

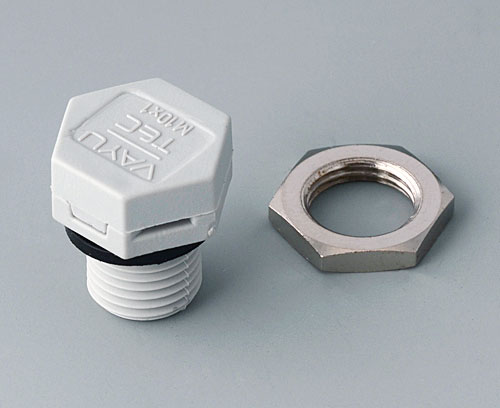

Élément à compensation de pression M10x1
Ces éléments de compensation de pression d’air améliorent nettement la protection de l’électronique sensible. L’évolution des conditions atmospèrique et une baisse soudaine de température peuvent provoquer une dépression à l’intérieur des boitiers d’appareils techniques. De l’eau et des impuretés peuvent pénétrer par les joints et abîmer les composants électroniques. La technologie brevetée IQ TEX® a la particularité d’équilibrer la pression en permettant une circulation d’air, d’augmenter de volume au contact de l’eau et de créer une barrière imperméable. Une fois sèche, elle redevient perméable à l’air.
Débit d’air : 19,5 L/min - 0,25 bar; 43,5 L/min - 1 bar.
Point d’ entrée d’eau : > 6 bars.
Plage de température : -40°C / +110°C.
Matériau d’étanchéité : BASF Luquafleece tissus + PA6 (insert – moulage par injection).
Débit d’air : 19,5 L/min - 0,25 bar; 43,5 L/min - 1 bar.
Point d’ entrée d’eau : > 6 bars.
Plage de température : -40°C / +110°C.
Matériau d’étanchéité : BASF Luquafleece tissus + PA6 (insert – moulage par injection).
Fourniture 1 élément à compensation de pression, 1 joint, 1 écrou
C2310917
Élément à compensation de pression M10x1Produit ajouté à votre panier
gris clair RAL 7035
C2316147
Passe-câble
Passe-câble avec membrane facilement transperçable ; mise en place aisée. Utilisable aussi comme bouchon de fermeture. Sans halogènes. Convient pour les épaisseurs de paroi de 0,5 - 3 mm et pour diamètre de câble de 5 - 10 mm. Utilisable avec des températures de -50 °C à +125 °C. Perçage pour la fixation ø 16,5 mm.
Fourniture 1 passe-câble
C2316147
Passe-câbleProduit ajouté à votre panier
gris clair RAL 7035
C2320137
Passe-câble
Passe-câble avec membrane facilement transperçable ; mise en place aisée. Tenue ferme dès que l‘on tire un peu le câble vers l’arrière. Sans halogènes. Convient pour les épaisseurs de paroi de 1 - 4 mm et pour diamètre de câble de 8 - 13mm. Utilisable avec des températures de -40°C à +100°C. Perçage pour la fixation ø 20,5 mm.
Fourniture 1 passe-câble
C2320137
Passe-câbleProduit ajouté à votre panier
gris clair RAL 7035
C2320147
Passe-câble
Passe-câble avec membrane facilement transperçable ; mise en place aisée. Utilisable aussi comme bouchon de fermeture. Sans halogènes. Convient pour les épaisseurs de paroi de 0,5 - 3 mm et pour diamètre de câble de 6 - 13 mm. Utilisable avec des températures de -50 °C à +125 °C. Perçage pour la fixation ø 20,5 mm.
Fourniture 1 passe-câble
C2320147
Passe-câbleProduit ajouté à votre panier
gris clair RAL 7035
C6100006

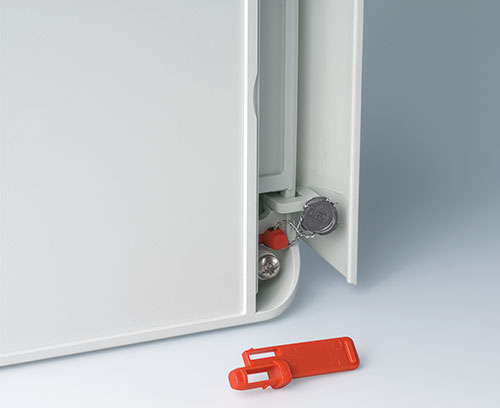

Fiche de plombage
Pour la protection des boitiers et pour protéger les composants électroniques contre un accès non autorisé.
Fourniture 1 pièce (détachée)
C6100006
Fiche de plombageProduit ajouté à votre panier
rouge
C6100016
Jeu de plombage
Pour la protection des boitiers et pour protéger les composants électroniques contre un accès non autorisé.
Fourniture 2 pièces (détachée)
C6100016
Jeu de plombageProduit ajouté à votre panier
rouge

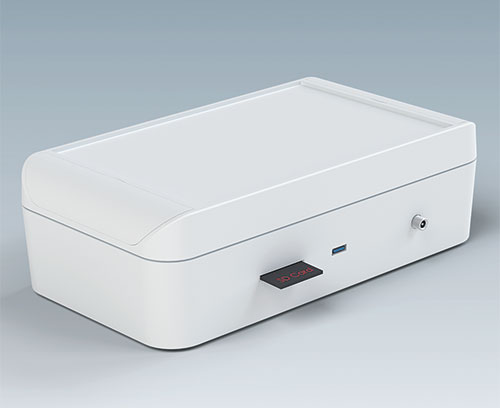

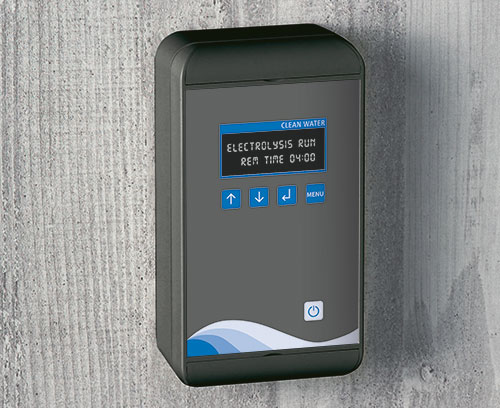

Options de personnalisation pour Smart-Box
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises.
