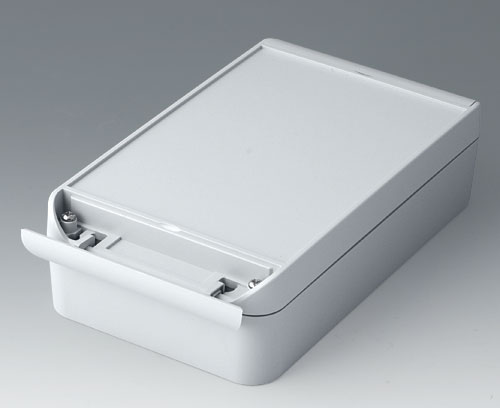

C6013221 SMART-BOX 130 LARGE

C6013221

SMART-BOX 130 LARGE

Boitier en quatre parties. Le joint se trouve déjà dans la partie sup. Vissage hors la zone étanche. Partie en creux pour des claviers. Colonnettes de fixation intégrées pour cartes à circuits et barrettes DIN.

Fourniture

partie inférieure et partie supérieure avec joint, 2 obturateurs (à charnière), 1 jeu de montage y compris un système de retenue de partie supérieure


  • Données techniques
  • Informations complémentaires / plans
  • Données commerciales
Degré de protection
Couleur
gris clair RAL 7035
Longueur
220 mm
Largeur
130 mm
Hauteur
60 mm
Long. circuit imprimé,
partie inférieure
181 mm
Larg. circuit imprimé,
partie inférieure
119,5 mm
Long. circuit imprimé,
partie supérieure
178 mm
Long. circuit imprimé,
partie supérieure
119 mm
Longueur clavier
174,8 mm
Largeur clavier
121,6 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication liées au matériau.
  • Composants du système utilisables
  • Options de produit
    (sélection)
NOUVEAUTÉ
Vue

Accessoires "protection"

C2306917  Ajouter à ma liste de sélection
Élément à compensation de pression M6x0,75

PA 6 (UL 94 HB)
gris clair RAL 7035
IP 56

C2310917  Ajouter à ma liste de sélection
Élément à compensation de pression M10x1

PA 6 (UL 94 HB)
gris clair RAL 7035
IP 56

C2316147  Ajouter à ma liste de sélection
Passe-câble

TPE
gris clair RAL 7035
IP 67

C2320137  Ajouter à ma liste de sélection
Passe-câble

EPDM
gris clair RAL 7035
IP 67

C2320147  Ajouter à ma liste de sélection
Passe-câble

TPE
gris clair RAL 7035
IP 67

C2325147  Ajouter à ma liste de sélection
Passe-câble

TPE
gris clair RAL 7035
IP 67

C6100005  Ajouter à ma liste de sélection
Serrure

C6100006  Ajouter à ma liste de sélection
Fiche de plombage

PA 6
rouge

C6100016  Ajouter à ma liste de sélection
Jeu de plombage

PA 6
rouge

Accessoires "vis"

A0306031  Ajouter à ma liste de sélection
Vis autotaraudeuses 3 x 6 mm (PZ1)

A0308031  Ajouter à ma liste de sélection
Vis autotaraudeuses 3 x 8 mm (PZ1)

Accessoires

C2299018  Ajouter à ma liste de sélection
Pieds de boitier

TPE (UL 94 HB)

C2310917

Ces éléments de compensation de pression d’air améliorent nettement la protection de l’électronique sensible. L’évolution des conditions atmospèrique et une baisse soudaine de température peuvent provoquer une dépression à l’intérieur des boitiers d’appareils techniques. De l’eau et des impuretés peuvent pénétrer par les joints et abîmer les composants électroniques. La technologie brevetée IQ TEX® a la particularité d’équilibrer la pression en permettant une circulation d’air, d’augmenter de volume au contact de l’eau et de créer une barrière imperméable. Une fois sèche, elle redevient perméable à l’air.
Débit d’air : 19,5 L/min - 0,25 bar; 43,5 L/min - 1 bar.
Point d’ entrée d’eau > 6 bars.
Plage de température -40°C / +110°C.
Matériau d’étanchéité : BASF Luquafleece tissus + PA6 (insert – moulage par injection).

Fourniture
1 élément à compensation de pression, 1 joint, 1 écrou

C2316147

Passe-câble avec membrane facilement transperçable ; mise en place aisée. Utilisable aussi comme bouchon de fermeture. Sans halogènes. Convient pour les épaisseurs de paroi de 0,5 - 3 mm et pour diamètre de câble de 5 - 10 mm. Utilisable avec des températures de -50 °C à +125 °C. Perçage pour la fixation ø 16,5 mm.

Fourniture
1 passe-câble

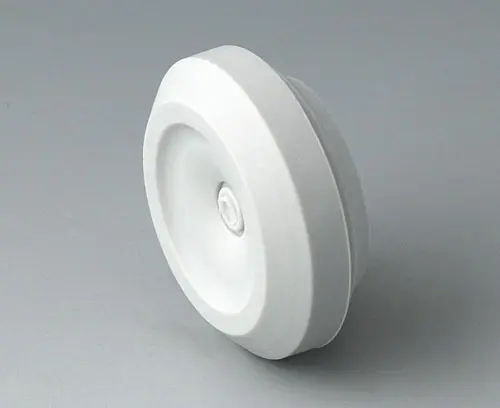

C2320147

Passe-câble avec membrane facilement transperçable ; mise en place aisée. Utilisable aussi comme bouchon de fermeture. Sans halogènes. Convient pour les épaisseurs de paroi de 0,5 - 3 mm et pour diamètre de câble de 6 - 13 mm. Utilisable avec des températures de -50 °C à +125 °C. Perçage pour la fixation ø 20,5 mm.

Fourniture
1 passe-câble

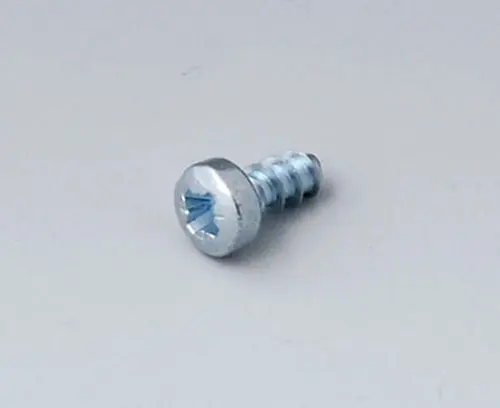

A0306031

Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.
Pour un assemblage correct veuillez tenir compte des différents couple fixation. Voir le boitier dans la liste .xls (English) >>

Fourniture
1 vis autotaraudeuse

C6100005

Serrure enfichable assure la protection d'accès. Pas de traitement nécessaire.

Fourniture
1 serrure

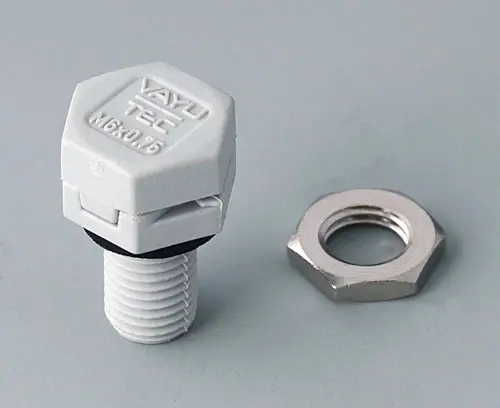

C2306917

Ces éléments de compensation de pression d’air améliorent nettement la protection de l’électronique sensible. L’évolution des conditions atmospèrique et une baisse soudaine de température peuvent provoquer une dépression à l’intérieur des boitiers d’appareils techniques. De l’eau et des impuretés peuvent pénétrer par les joints et abîmer les composants électroniques. La technologie brevetée IQ TEX® a la particularité d’équilibrer la pression en permettant une circulation d’air, d’augmenter de volume au contact de l’eau et de créer une barrière imperméable. Une fois sèche, elle redevient perméable à l’air.
Débit d’air : 6,5L/min - 0,25 bar; 16,5 L/min - 1 bar.
Point d’ entrée d’eau > 6 bars.
Plage de température -40°C / +110°C.
Matériau d’étanchéité : BASF Luquafleece tissus + PA6 (insert – moulage par injection).

Fourniture
1 élément à compensation de pression, 1 joint, 1 écrou

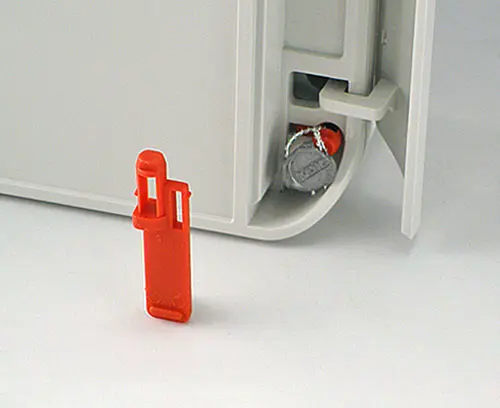

C6100006

Pour la protection des boitiers et pour protéger les composants électroniques contre un accès non autorisé.

Fourniture
1 pièce (détachée)

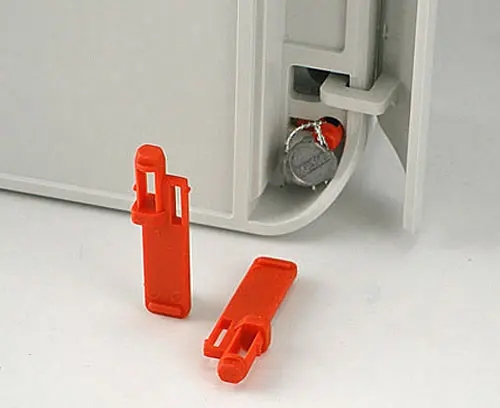

C6100016

Pour la protection des boitiers et pour protéger les composants électroniques contre un accès non autorisé.

Fourniture
2 pièces (détachée)

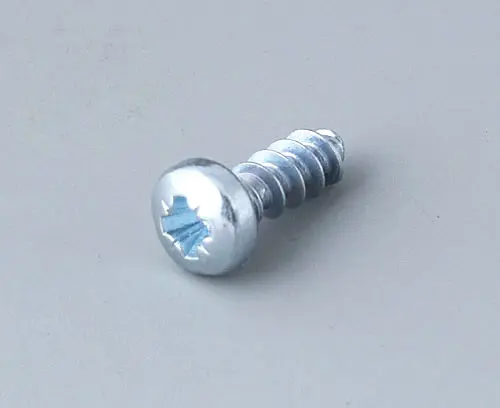

A0308031

Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.
Pour un assemblage correct veuillez tenir compte des différents couple fixation. Voir le boitier dans la liste .xls (English) >>

Fourniture
1 vis autotaraudeuse

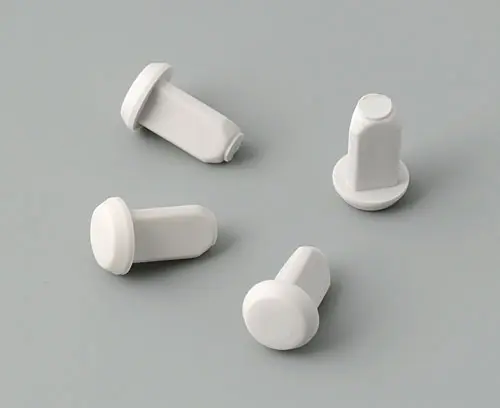

C2299018

Pour l´utilisation comme boitier de table un logement est prévu à la base du socle pour fixer les pieds en caoutchouc.

Fourniture
4 pieds de boitier

C2320137

Passe-câble avec membrane facilement transperçable ; mise en place aisée. Tenue ferme dès que l‘on tire un peu le câble vers l’arrière. Sans halogènes. Convient pour les épaisseurs de paroi de 1 - 4 mm et pour diamètre de câble de 8 - 13mm. Utilisable avec des températures de -40°C à +100°C. Perçage pour la fixation ø 20,5 mm.

Fourniture
1 passe-câble

C2325147

Passe-câble avec membrane facilement transperçable ; mise en place aisée. Utilisable aussi comme bouchon de fermeture. Sans halogènes. Convient pour les épaisseurs de paroi de 0,5 - 3,5 mm et pour diamètre de câble de 8 - 17 mm. Utilisable avec des températures de -50 °C à +125 °C. Perçage pour la fixation ø 25,5 mm.

Fourniture
1 passe-câble
