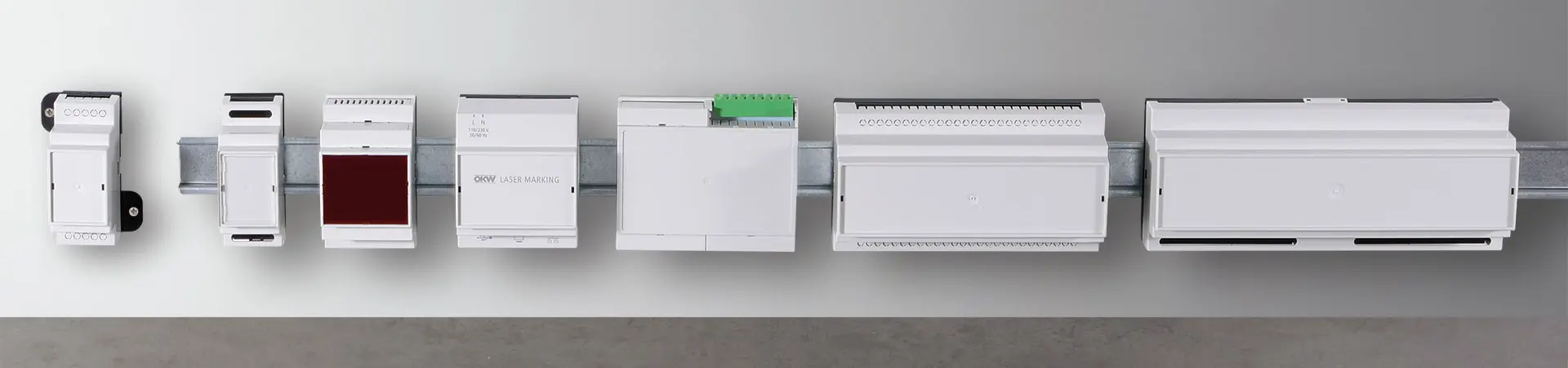

RAILTEC B

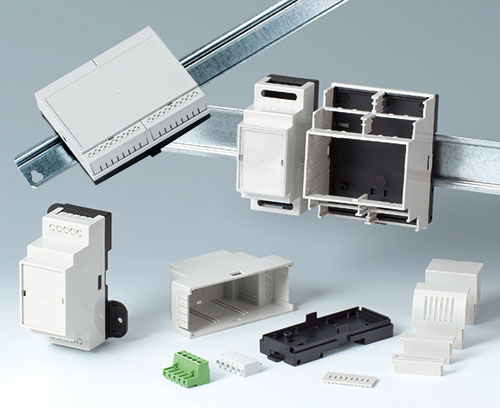

Railtec B

Boitiers polyvalents pour rails de norme DIN

Le montage rapide et simple par encliquetage sur les rails conformes à la norme DIN EN 60715 TH35 caractérise les boitiers de la famille RAILTEC.

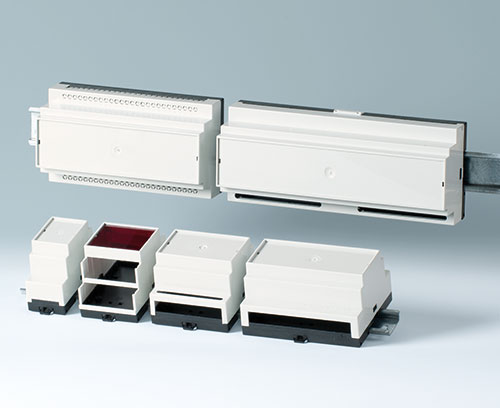

  • 6 tailles (2-12 modules) analogues norme DIN 43880, taille 1;
    4 tailles de cadre dans la conception plat;

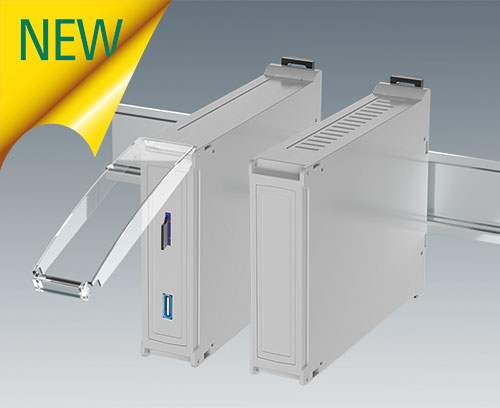

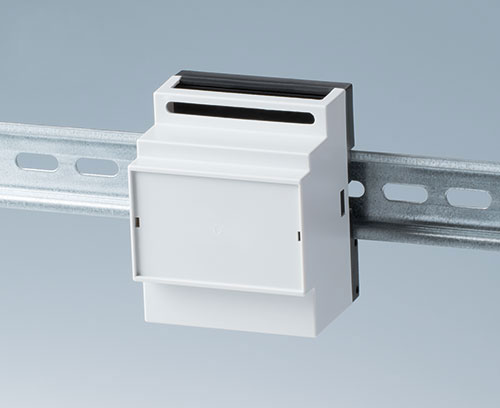

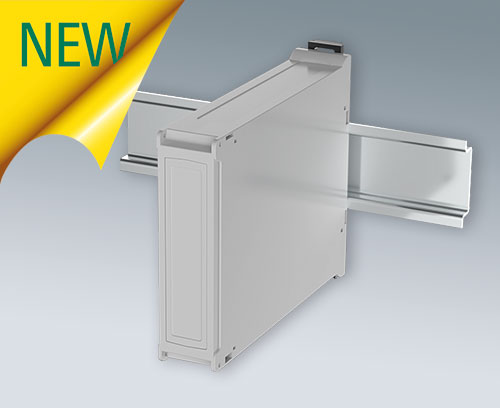

    NOUVEAU: 4 tailles (2 à 9 modules) avec niveaux de raccordement plat/élevé
  • boitiers entièrement isolés et avec protection contre les contacts directs selon la norme VBG 4 et IEC 529/DIN VDE 0470-1
  • matériau ignifuge (UL 94 V-0).

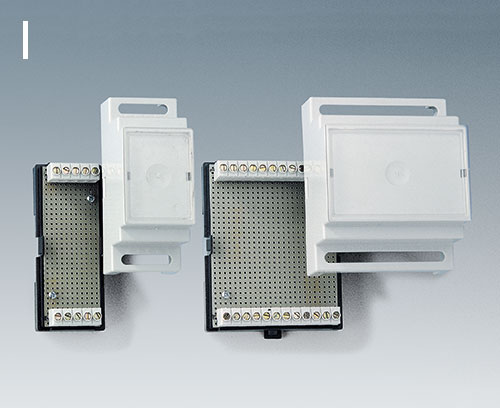

  • version I et XI : pour borniers à circuits imprimés, grille 5,0/5,08

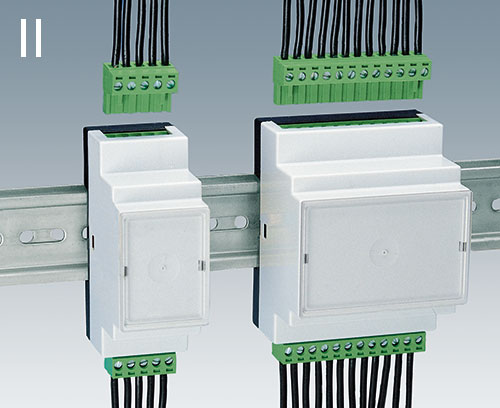

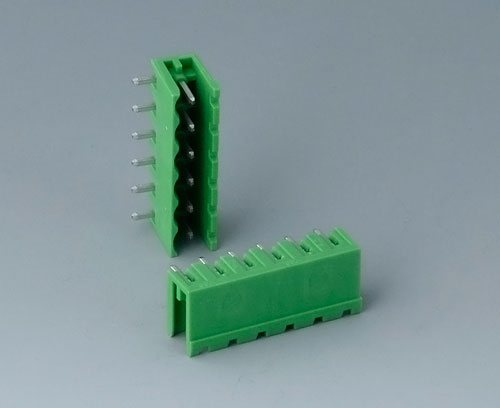

  • version II et XII : pour réglettes à broches, grille 5,0/5,08

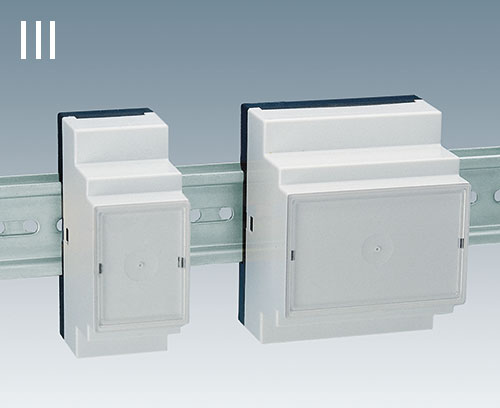

  • version III et XIII : boitiers fermés, par ex. pour connecteur enfichable par l’avant, connecteur SUB-D, etc.

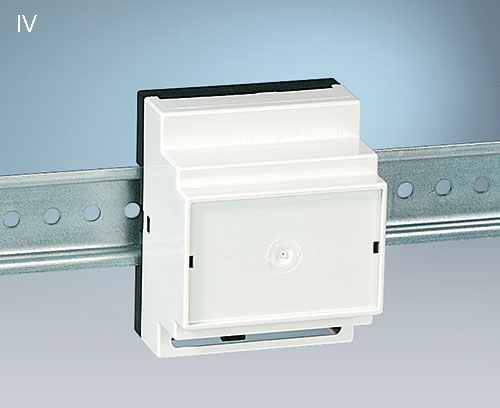

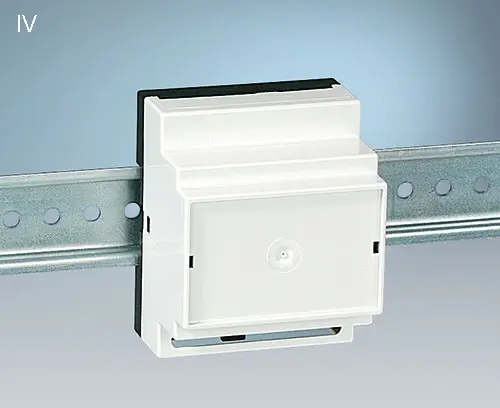

  • version IV : pour borniers à circuits imprimés, grille 5,0/5,08 (en bas seulement)

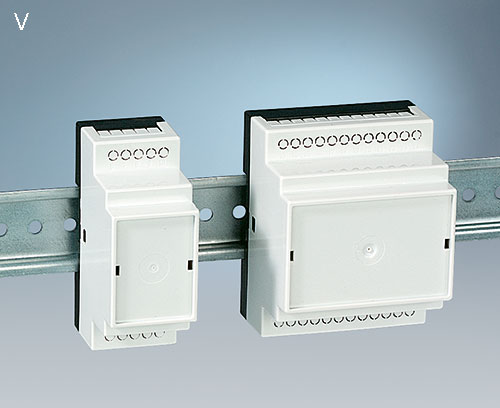

  • version V : avec perforations, grille 5,0

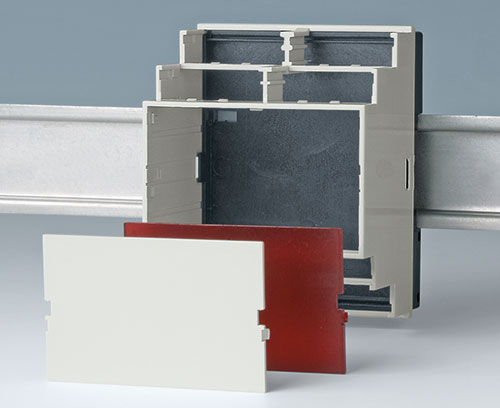

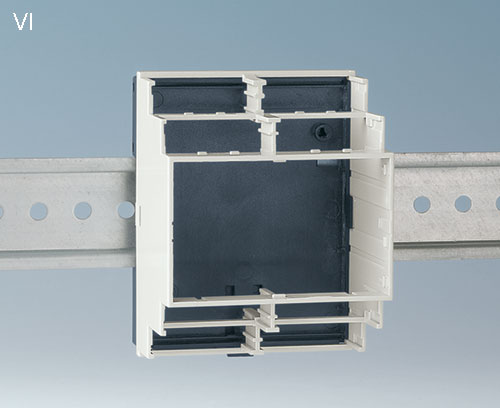

  • version VI : boitiers ouverts pour configurations personnalisées (cache-bornes/cloison), au choix, un ou deux niveaux de raccordement

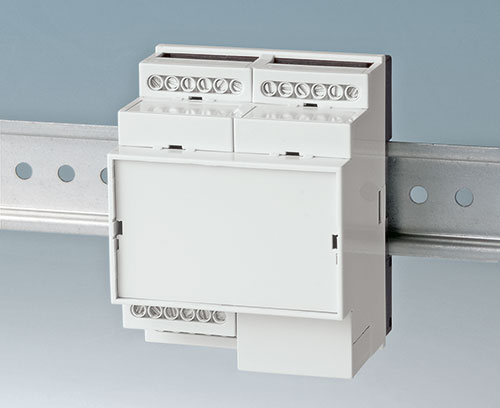

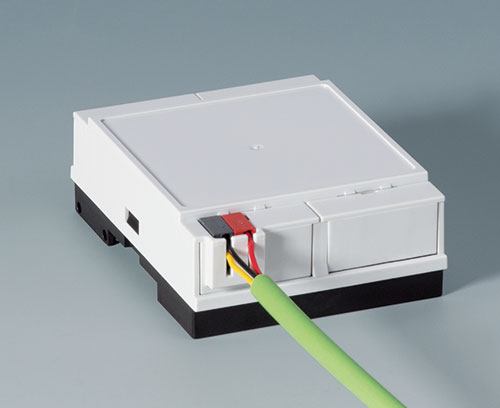

  • recouvrement pour les connecteurs enficahles KNX; conviennent pour les modules 2 et 4 des versions VI ou parties supérieures plat
  • conviennent pour les rails DIN EN 60715 TH35 ou pour une fixation directement au mur

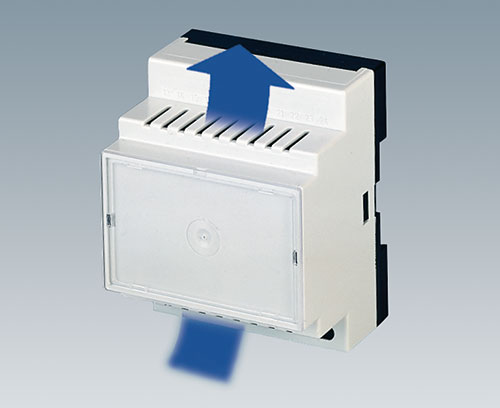

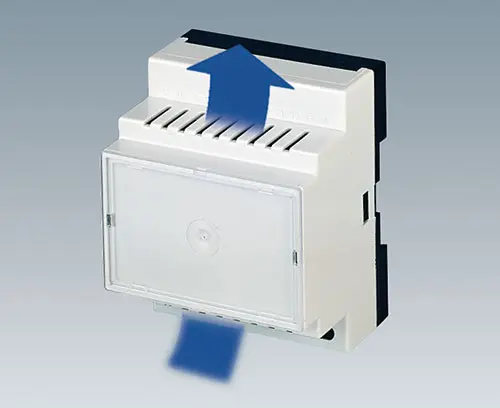

  • avec/sans fentes d’aération pour une bonne évacuation de la chaleur
  • souplesse au niveau de l’insertion de composants : positionnement des circuits imprimés avec trois orientations possibles ; partie inférieure avec bossages de fixation, partie supérieure avec guidages

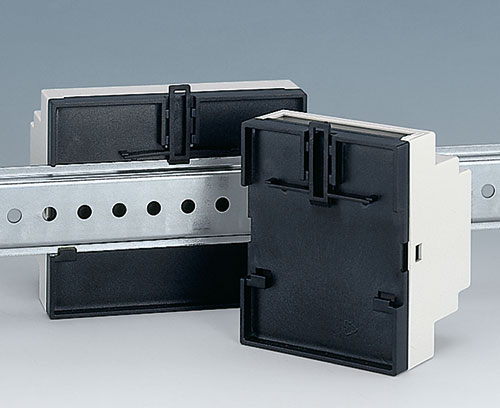

  • prémontage d’un clip de fixation dans la partie inférieure

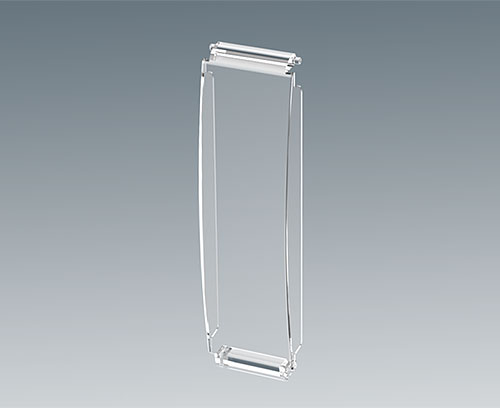

  • le couvercle transparent (accessoire) protège les éléments d’affichage et de commande
  • degré de protection < IP 40

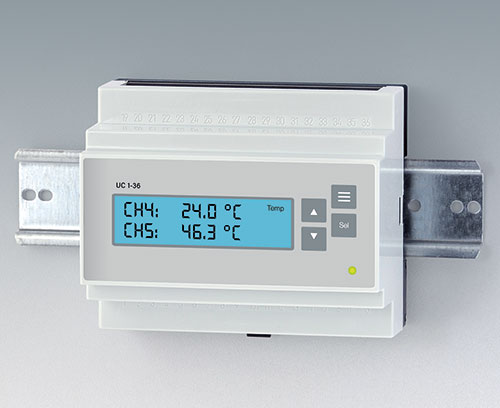

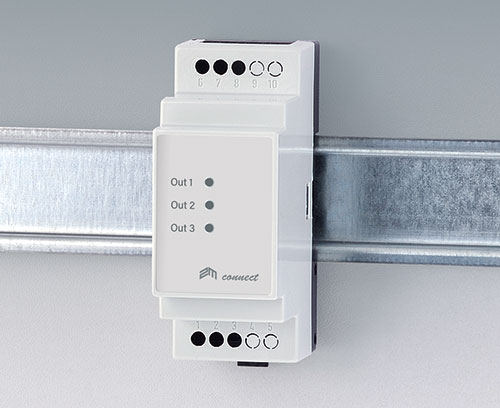

  • Exemples d'applications

Domaines d‘applications

  • Utilisation universelle dans le domaine des installations
  • Le boitier satisfait aux prescriptions de l'industrie de la construction mécanique et de l'industrie automobile
  • Convient en particulier pour la technique de commande et de régulation
  • Choix du modèle
  • Accessoires
  • Données techniques
  • Options de produit

Choisissez le modèle et la taille(s) et cliquez sur Recherche >>.

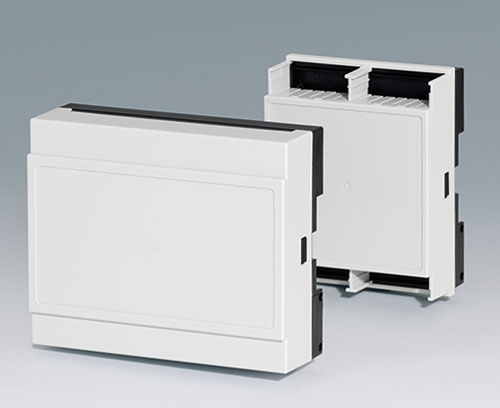

Sans fentes d'aération

RAILTEC B sans fentes d'aération

Avec différents niveaux de connexion bas / haut

RAILTEC B avec différents niveaux de connexion bas / haut

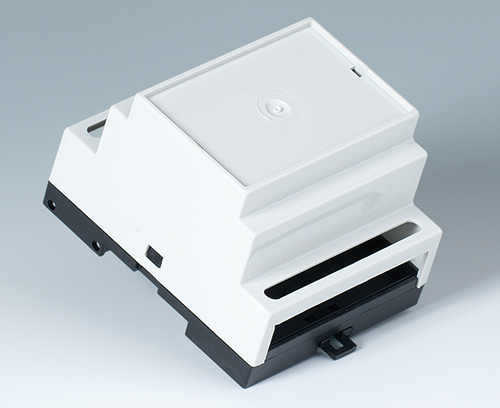

Avec fentes d'aération

RAILTEC B avec fentes d'aération

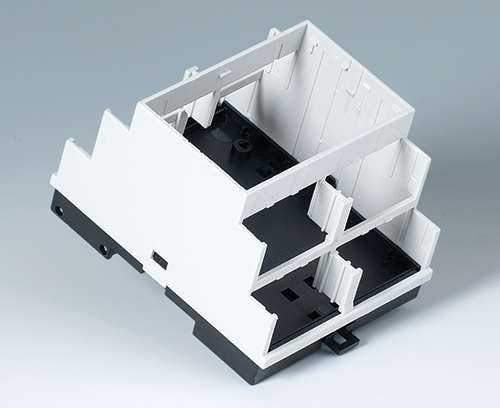

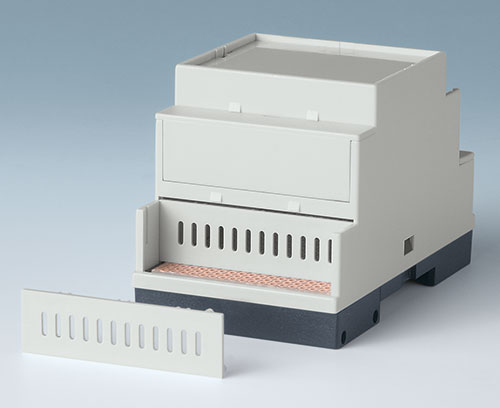

Configuration individuelle avec modules système

RAILTEC B configuration individuelle avec modules système

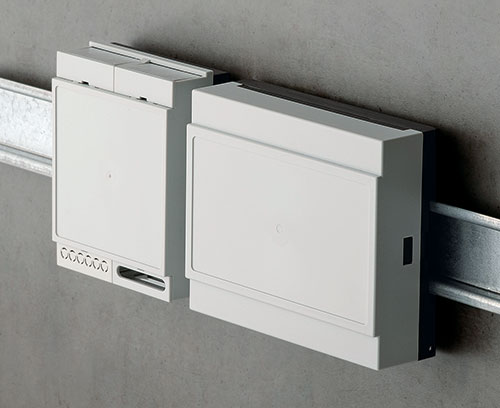

Partie supérieure plate

RAILTEC B avec partie supérieure plate

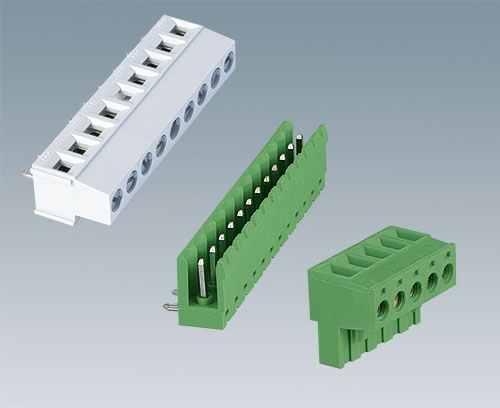

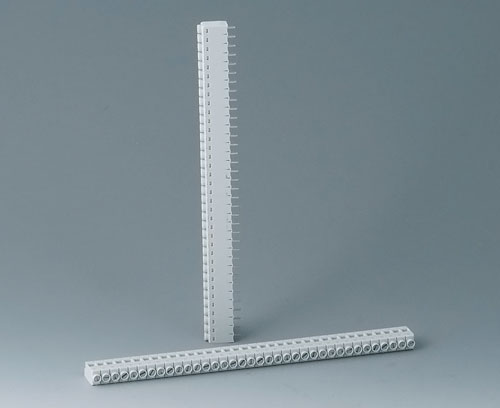

B6600111 Borne à circuit imprimé, grille 5,0

B6600111

Borne à circuit imprimé, grille 5,0 Borne à circuit imprimé, grille 5,0. 36 points.

Fourniture 1 pce

Fermer

B6600111

Borne à circuit imprimé, grille 5,0 PA 68 (UL 94 V-0)
gris clair

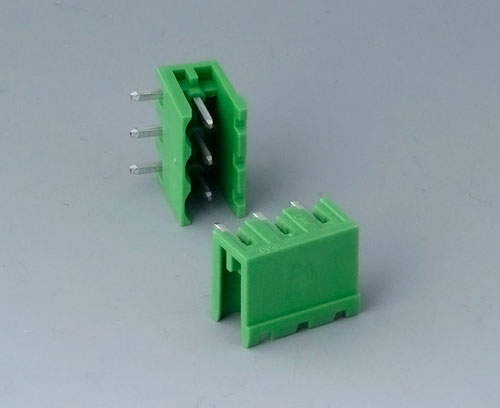

B6600222 Réglette à broches, grille 5,08

B6600222

Réglette à broches, grille 5,08 Réglette à broches "carte", grille 5,08. 3 points.

Fourniture 1 pce

Fermer

B6600222

Réglette à broches, grille 5,08 PA 68 (UL 94 V-0)

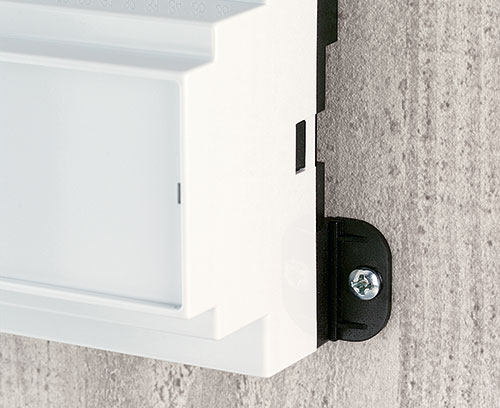

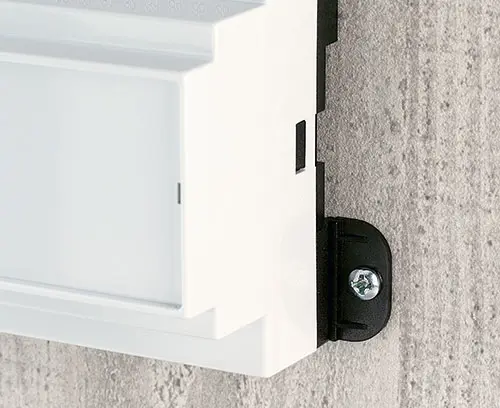

B6600334 Jeu de support mural

B6600334

Jeu de support mural Pour la fixation directe au mur. Assemblage sans vis dans la partie inférieure (RAILTEC B).

Fourniture 2 pièces par jeu

Fermer

B6600334

Jeu de support mural PPO (UL 94 V-0)
noir
B6601100 Couvercle, 2 modules

B6601100

Couvercle, 2 modules Couvercle, transparent, pour la protection des éléments d'affichage et de commande.

Fourniture 1 couvercle

Fermer

B6601100

Couvercle, 2 modules PC (UL 94 V-0)
transparent
B6601111 Borne à circuit imprimé, grille 5,0

B6601111

Borne à circuit imprimé, grille 5,0 Borne à circuit imprimé, grille 5,0. 5 points.

Fourniture 1 pce

Fermer

B6601111

Borne à circuit imprimé, grille 5,0 PA 68 (UL 94 V-0)
B6601180 Plaque avant, 2 modules, Vers. VI

B6601180

Plaque avant, 2 modules, Vers. VI Encliquetable.

Fourniture 1 plaque avant

Fermer

B6601180

Plaque avant, 2 modules, Vers. VI PC (UL 94 V-0)
gris clair
32x42mm
B6601222 Réglette à broches, grille 5,08

B6601222

Réglette à broches, grille 5,08 Réglette à broches "carte", grille 5,08. 5 points.

Fourniture 1 pce

Fermer

B6601222

Réglette à broches, grille 5,08 PA 6 (UL 94 V-0)
B6601223 Réglette à broches, grille 5,08

B6601223

Réglette à broches, grille 5,08 Réglette à broches "Connecteur", grille 5,08. 5 points.

Fourniture 1 pce

Fermer

B6601223

Réglette à broches, grille 5,08 PA 6 (UL 94 V-0)

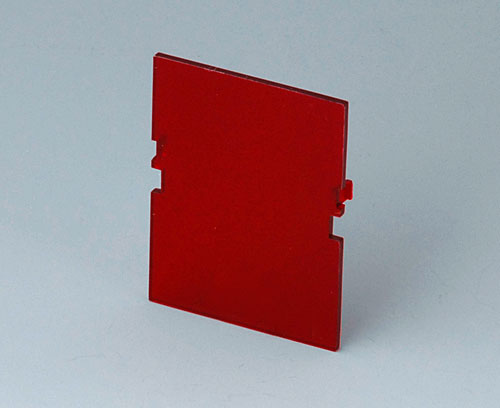

B6601480 Plaque avant, 2 modules, Vers. VI

B6601480

Plaque avant, 2 modules, Vers. VI Encliquetable.

Fourniture 1 plaque avant

Fermer

B6601480

Plaque avant, 2 modules, Vers. VI PC (UL 94 V-0)
rouge transparent
32x42mm

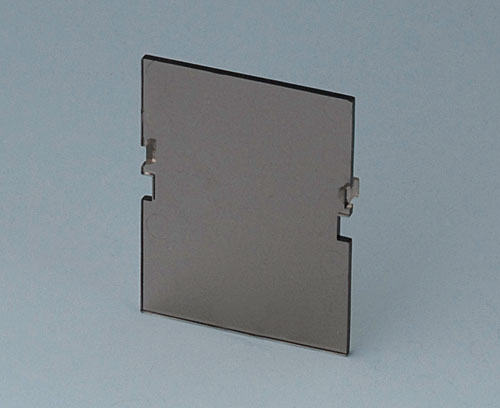

B6601580 Plaque avant, 2 modules, vers. VI

B6601580

Plaque avant, 2 modules, vers. VI Encliquetable.

Fourniture 1 plaque avant

Fermer

B6601580

Plaque avant, 2 modules, vers. VI PC (UL 94 V-0)
verre fumé
32x42mm
B6602100 Couvercle, 3 modules

B6602100

Couvercle, 3 modules Couvercle, transparent, pour la protection des éléments d'affichage et de commande.

Fourniture 1 couvercle

Fermer

B6602100

Couvercle, 3 modules PC (UL 94 V-0)
transparent

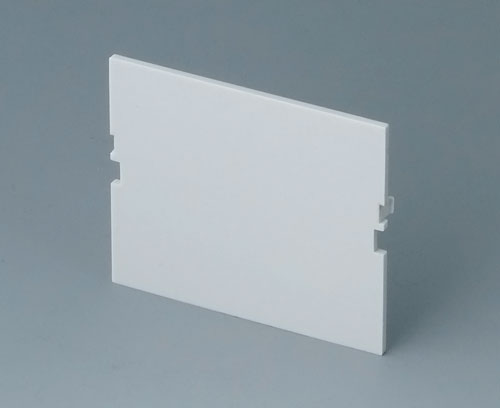

B6602180 Plaque avant, 3 modules, Vers. VI

B6602180

Plaque avant, 3 modules, Vers. VI Encliquetable.

Fourniture 1 plaque avant

Fermer

B6602180

Plaque avant, 3 modules, Vers. VI PC (UL 94 V-0)
gris clair
49x42mm
B6602222 Réglette à broches, grille 5,08

B6602222

Réglette à broches, grille 5,08 Réglette à broches "carte", grille 5,08. 9 points.

Fourniture 1 pce

Fermer

B6602222

Réglette à broches, grille 5,08 PA 6 (UL 94 V-0)
B6602223 Réglette à broches, grille 5,08

B6602223

Réglette à broches, grille 5,08 Réglette à broches "Connecteur", grille 5,08. 9 points.

Fourniture 1 pce

Fermer

B6602223

Réglette à broches, grille 5,08 PA 6 (UL 94 V-0)

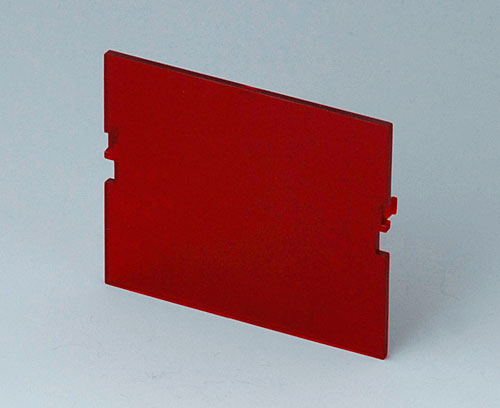

B6602480 Plaque avant, 3 modules, Vers. VI

B6602480

Plaque avant, 3 modules, Vers. VI Encliquetable.

Fourniture 1 plaque avant

Fermer

B6602480

Plaque avant, 3 modules, Vers. VI PC (UL 94 V-0)
rouge transparent
49x42mm

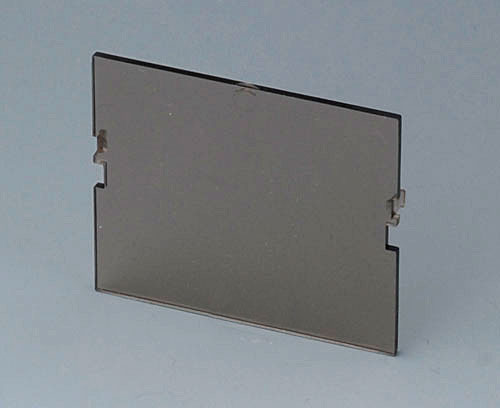

B6602580 Plaque avant, 3 modules, Vers. VI

B6602580

Plaque avant, 3 modules, Vers. VI Encliquetable.

Fourniture 1 plaque avant

Fermer

B6602580

Plaque avant, 3 modules, Vers. VI PC (UL 94 V-0)
verre fumé
42x49mm
B6603100 Couvercle, 4 modules

B6603100

Couvercle, 4 modules Couvercle, transparent, pour la protection des éléments d´affichage et de commande.

Fourniture 1 couvercle

Fermer

B6603100

Couvercle, 4 modules PC (UL 94 V-0)
transparent
B6603111 Borne à circuit imprimé, grille 5,0

B6603111

Borne à circuit imprimé, grille 5,0 Borne à circuit imprimé, grille 5,0. 12 points.

Fourniture 1 pce

Fermer

B6603111

Borne à circuit imprimé, grille 5,0 PA 68 (UL 94 V-0)

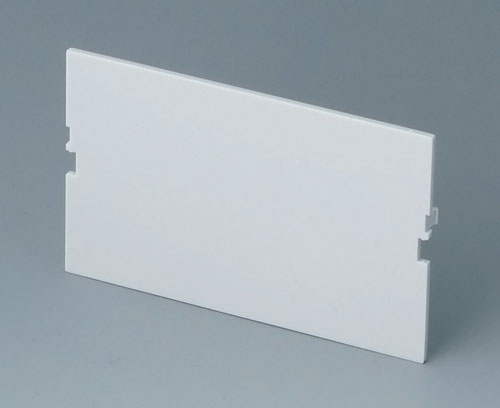

B6603180 Plaque avant, 4 modules, Vers. VI

B6603180

Plaque avant, 4 modules, Vers. VI Encliquetable.

Fourniture 1 plaque avant

Fermer

B6603180

Plaque avant, 4 modules, Vers. VI PC (UL 94 V-0)
gris clair
67x42mm
B6603222 Réglette à broches, grille 5,08

B6603222

Réglette à broches, grille 5,08 Réglette à broches "Platine", grille 5,08. 12 points.

Fourniture 1 pce

Fermer

B6603222

Réglette à broches, grille 5,08 PA 6 (UL 94 V-0)
B6603223 Réglette à broches, grille 5,08

B6603223

Réglette à broches, grille 5,08 Réglette à broches "Connecteur", grille 5,08. 12 points.

Fourniture 1 pce

Fermer

B6603223

Réglette à broches, grille 5,08 PA 6 (UL 94 V-0)
B6603480 Plaque avant, 4 modules, Vers. VI

B6603480

Plaque avant, 4 modules, Vers. VI Encliquetable.

Fourniture 1 plaque avant

Fermer

B6603480

Plaque avant, 4 modules, Vers. VI PC (UL 94 V-0)
rouge transparent
67x42mm
B6603580 Plaque avant, 4 modules, Vers. VI

B6603580

Plaque avant, 4 modules, Vers. VI Encliquetable.

Fourniture 1 plaque avant

Fermer

B6603580

Plaque avant, 4 modules, Vers. VI PC (UL 94 V-0)
verre fumé
67x42mm
B6604100 Couvercle, 6 modules

B6604100

Couvercle, 6 modules Couvercle, transparent, pour la protection des éléments d'affichage et de commande.

Fourniture 1 couvercle

Fermer

B6604100

Couvercle, 6 modules PC (UL 94 V-0)
transparent
B6604111 Borne à circuit imprimé, grille 5,0

B6604111

Borne à circuit imprimé, grille 5,0 Borne à circuit imprimé, grille 5,0. 18 points.

Fourniture 1 pce

Fermer

B6604111

Borne à circuit imprimé, grille 5,0 PA 68 (UL 94 V-0)

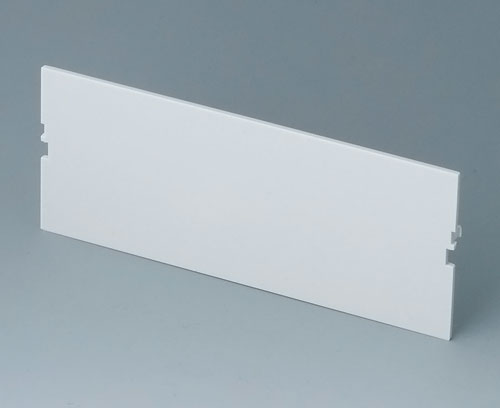

B6604180 Plaque avant, 6 modules, Vers. VI

B6604180

Plaque avant, 6 modules, Vers. VI Encliquetable.

Fourniture 1 plaque avant

Fermer

B6604180

Plaque avant, 6 modules, Vers. VI PC (UL 94 V-0)
gris clair
102x42mm
B6604222 Réglette à broches, grille 5,08

B6604222

Réglette à broches, grille 5,08 Réglette à broches "carte", grille 5,08. 18 points.

Fourniture 1 pce

Fermer

B6604222

Réglette à broches, grille 5,08 PA 68 (UL 94 V-0)
B6604223 Réglette à broches, grille 5,08

B6604223

Réglette à broches, grille 5,08 Réglette à broches "Connecteur", grille 5,08. 18 points.

Fourniture 1 pce

Fermer

B6604223

Réglette à broches, grille 5,08 PA 68 (UL 94 V-0)

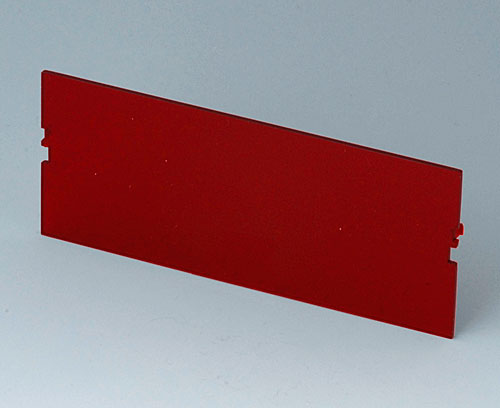

B6604480 Plaque avant, 6 modules, Vers. VI

B6604480

Plaque avant, 6 modules, Vers. VI Encliquetable.

Fourniture 1 plaque avant

Fermer

B6604480

Plaque avant, 6 modules, Vers. VI PC (UL 94 V-0)
rouge transparent
102x42mm

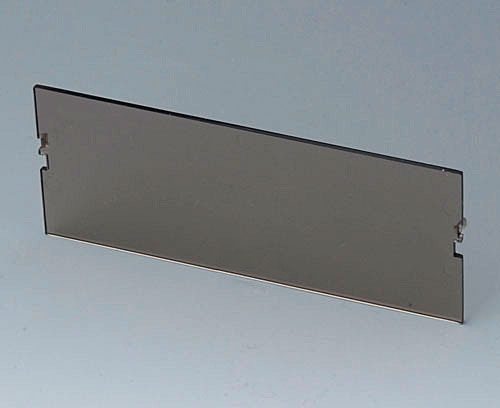

B6604580 Plaque avant, 6 modules, Vers. VI

B6604580

Plaque avant, 6 modules, Vers. VI Encliquetable.

Fourniture 1 plaque avant

Fermer

B6604580

Plaque avant, 6 modules, Vers. VI PC (UL 94 V-0)
verre fumé
102x42mm

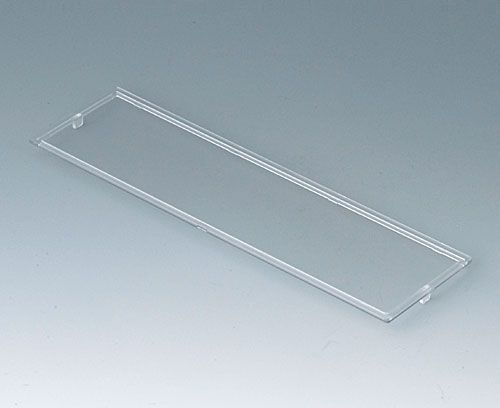

B6605100 Couvercle, 9 modules

B6605100

Couvercle, 9 modules Couvercle, transparent, pour la protection des éléments d'affichage et de commande.

Fourniture 1 couvercle

Fermer

B6605100

Couvercle, 9 modules PC (UL 94 V-0)
transparent
B6605111 Borne à circuit imprimé, grille 5,0

B6605111

Borne à circuit imprimé, grille 5,0 Borne à circuit imprimé, grille 5,0. 13 points.

Fourniture 1 pce

Fermer

B6605111

Borne à circuit imprimé, grille 5,0 PA 68 (UL 94 V-0)

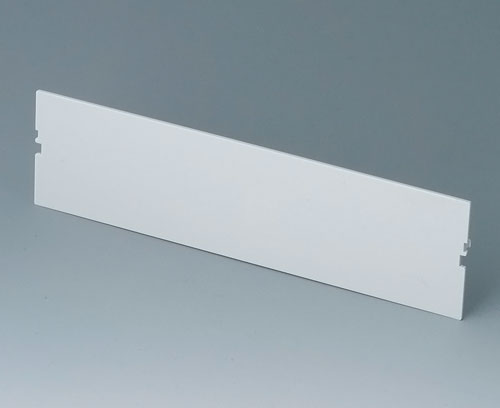

B6605180 Plaque avant, 9 modules, Vers. VI

B6605180

Plaque avant, 9 modules, Vers. VI Encliquetable.

Fourniture 1 plaque avant

Fermer

B6605180

Plaque avant, 9 modules, Vers. VI PC (UL 94 V-0)
gris clair
155x42mm
B6605222 Réglette à broches, grille 5,08

B6605222

Réglette à broches, grille 5,08 Réglette à broches "carte", grille 5,08. 13 points.

Fourniture 1 pce

Fermer

B6605222

Réglette à broches, grille 5,08 PA 6 (UL 94 V-0)
B6605223 Réglette à broches, grille 5,08

B6605223

Réglette à broches, grille 5,08 Réglette à broches "Connecteur", grille 5,08. 13 points.

Fourniture 1 pce

Fermer

B6605223

Réglette à broches, grille 5,08 PA 6 (UL 94 V-0)
B6605480 Plaque avant, 9 modules, Vers. VI

B6605480

Plaque avant, 9 modules, Vers. VI Encliquetable.

Fourniture 1 plaque avant

Fermer

B6605480

Plaque avant, 9 modules, Vers. VI PC (UL 94 V-0)
rouge transparent
155x42mm

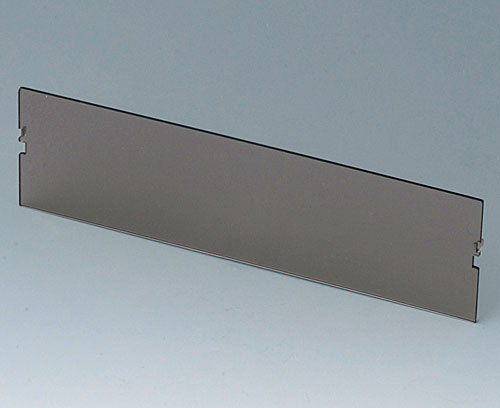

B6605580 Plaque avant, 9 modules, Vers. VI

B6605580

Plaque avant, 9 modules, Vers. VI Encliquetable.

Fourniture 1 plaque avant

Fermer

B6605580

Plaque avant, 9 modules, Vers. VI PC (UL 94 V-0)
verre fumé
155x42mm

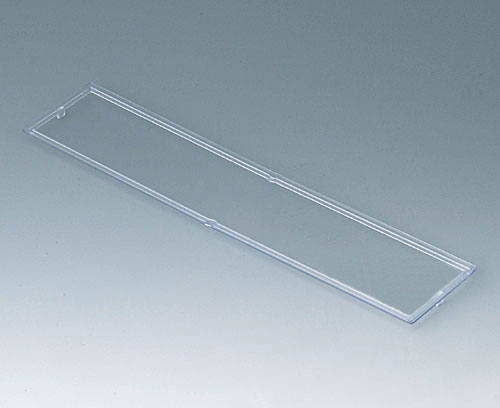

B6606100 Couvercle, 12 modules

B6606100

Couvercle, 12 modules Couvercle, transparent, pour la protection des éléments d'affichage et de commande.

Fourniture 1 couvercle

Fermer

B6606100

Couvercle, 12 modules PC (UL 94 V-0)
transparent
B6606111 Borne à circuit imprimé, grille 5,0

B6606111

Borne à circuit imprimé, grille 5,0 Borne à circuit imprimé, grille 5,0. 16 points.

Fourniture 1 pce

Fermer

B6606111

Borne à circuit imprimé, grille 5,0 PA 68 (UL 94 V-0)
B6606180 Plaque avant, 12 modules, Vers. VI

B6606180

Plaque avant, 12 modules, Vers. VI Encliquetable.

Fourniture 1 plaque avant

Fermer

B6606180

Plaque avant, 12 modules, Vers. VI PC (UL 94 V-0)
gris clair
206x42mm
B6606222 Réglette à broches, grille 5,08

B6606222

Réglette à broches, grille 5,08 Réglette à broches "carte", grille 5,08. 2 points.

Fourniture 1 pce

Fermer

B6606222

Réglette à broches, grille 5,08 PA 6 (UL 94 V-0)
B6606223 Réglette à broches, grille 5,08

B6606223

Réglette à broches, grille 5,08 Réglette à broches "Connecteur", grille 5,08. 2 points.

Fourniture 1 pce

Fermer

B6606223

Réglette à broches, grille 5,08 PA 6 (UL 94 V-0)

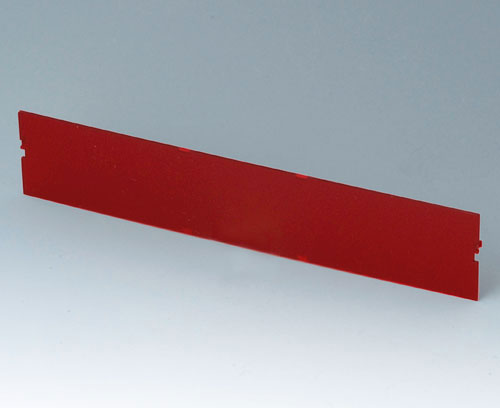

B6606480 Plaque avant, 12 modules, Vers. VI

B6606480

Plaque avant, 12 modules, Vers. VI Encliquetable.

Fourniture 1 plaque avant

Fermer

B6606480

Plaque avant, 12 modules, Vers. VI PC (UL 94 V-0)
rouge transparent
206x42mm

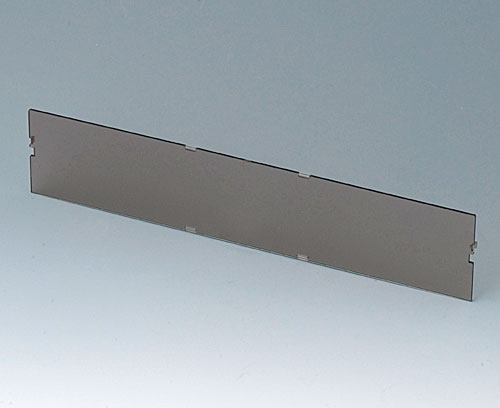

B6606580 Plaque avant, 12 modules, Vers. VI

B6606580

Plaque avant, 12 modules, Vers. VI Encliquetable.

Fourniture 1 plaque avant

Fermer

B6606580

Plaque avant, 12 modules, Vers. VI PC (UL 94 V-0)
verre fumé
206x42mm

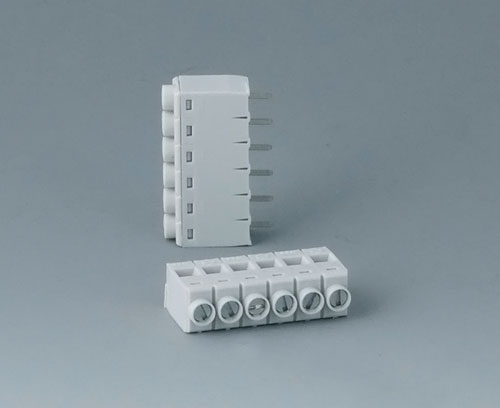

B6607111 Borne à circuit imprimé, grille 5,0

B6607111

Borne à circuit imprimé, grille 5,0 Borne à circuit imprimé, grille 5,0. 6 points.

Fourniture 1 pce

Fermer

B6607111

Borne à circuit imprimé, grille 5,0 PA 68 (UL 94 V-0)

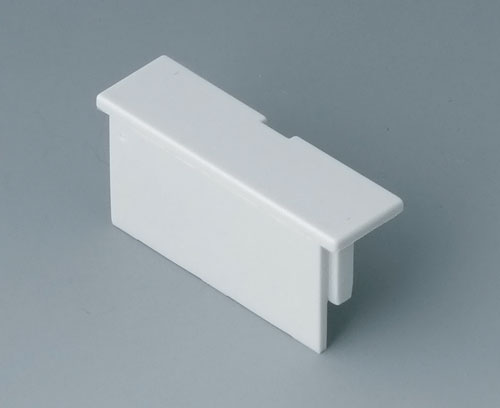

B6607140 Cache-bornes, plate

B6607140

Cache-bornes, plate Assemblage par simple encliquetage des éléments du boitier.

Version Fermé

Fourniture 1 pce

Fermer

B6607140

Cache-bornes, plate PC (UL 94 V-0)
gris clair
B6607141 Cache-bornes, plat

B6607141

Cache-bornes, plat Assemblage par simple encliquetage des éléments du boitier.

Version Avec fentes d'aération

Fourniture 1 pce

Fermer

B6607141

Cache-bornes, plat PC (UL 94 V-0)
gris clair

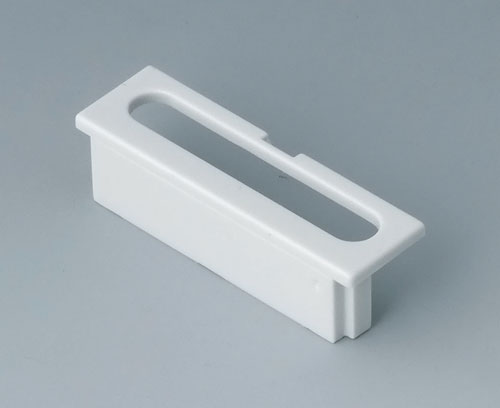

B6607142 Cache-bornes, plat

B6607142

Cache-bornes, plat Assemblage par simple encliquetage des éléments du boitier.

Version Pour borne à circuit imprimé, grille 5,0, 6-pole

Fourniture 1 pce

Fermer

B6607142

Cache-bornes, plat PC (UL 94 V-0)
gris clair

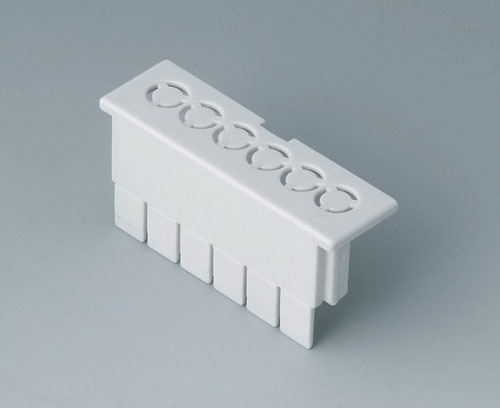

B6607143 Cache-bornes, plat

B6607143

Cache-bornes, plat Assemblage par simple encliquetage des éléments du boitier.

Version Avec perforations, grille 5,0, 6-pole

Fourniture 1 pce

Fermer

B6607143

Cache-bornes, plat PC (UL 94 V-0)
gris clair

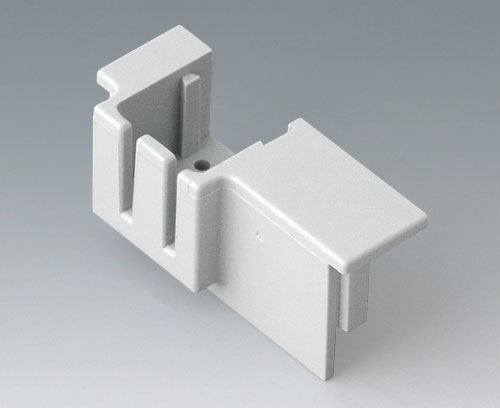

B6607145 Cache KNX, plat

B6607145

Cache KNX, plat Assemblage par simple encliquetage des éléments du boitier.

Version Pour connecteur KNX

Fourniture 1 pce

Fermer

B6607145

Cache KNX, plat PC (UL 94 V-0)
gris clair

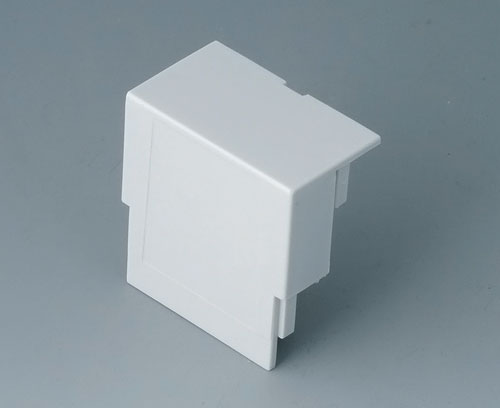

B6607160 Cache-bornes, surélevé

B6607160

Cache-bornes, surélevé Assemblage par simple encliquetage des éléments du boitier.

Version Fermé

Fourniture 1 pce

Fermer

B6607160

Cache-bornes, surélevé PC (UL 94 V-0)
gris clair
B6607161 Cache-bornes, surélevé

B6607161

Cache-bornes, surélevé Assemblage par simple encliquetage des éléments du boitier.

Version Avec fentes d'aération

Fourniture 1 pce

Fermer

B6607161

Cache-bornes, surélevé PC (UL 94 V-0)
gris clair

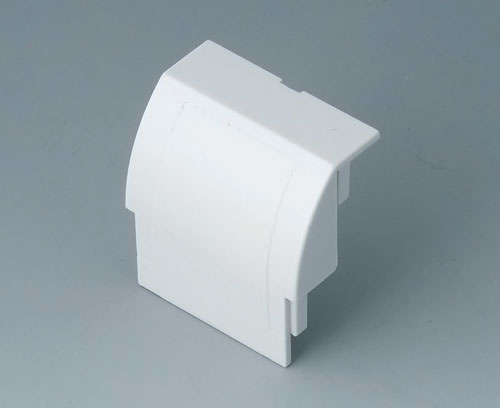

B6607162 Cache-bornes, surélevé

B6607162

Cache-bornes, surélevé Assemblage par simple encliquetage des éléments du boitier.

Version Convex, fermé

Fourniture 1 pce

Fermer

B6607162

Cache-bornes, surélevé PC (UL 94 V-0)
gris clair
B6607163 Cache-bornes, surélevé

B6607163

Cache-bornes, surélevé Assemblage par simple encliquetage des éléments du boitier.

Version Convex, avec fentes d'aération

Fourniture 1 pce

Fermer

B6607163

Cache-bornes, surélevé PC (UL 94 V-0)
gris clair

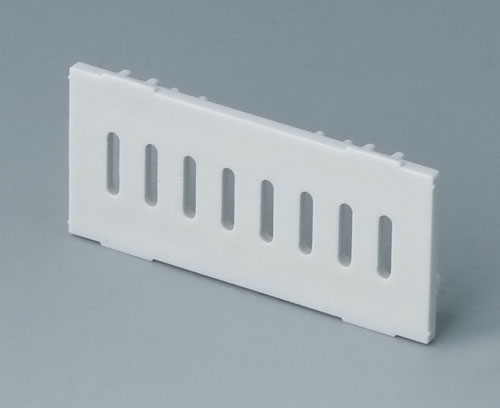

B6607191 Cloison

B6607191

Cloison Sépare la partie électronique de la zone avec les bornes dans le cas de l'utilisation sans cache de bornes (niveau inf.). Les raccords sont accessibles de l'extériteur. À glisser.

Version Avec fentes d'aération

Fourniture 1 pce

Fermer

B6607191

Cloison PC (UL 94 V-0)
gris clair
B6608111 Borne à circuit imprimé, grille 5,0

B6608111

Borne à circuit imprimé, grille 5,0 Borne à circuit imprimé, grille 5,0. 9 points.

Fourniture 1 pce

Fermer

B6608111

Borne à circuit imprimé, grille 5,0 PA 68 (UL 94 V-0)

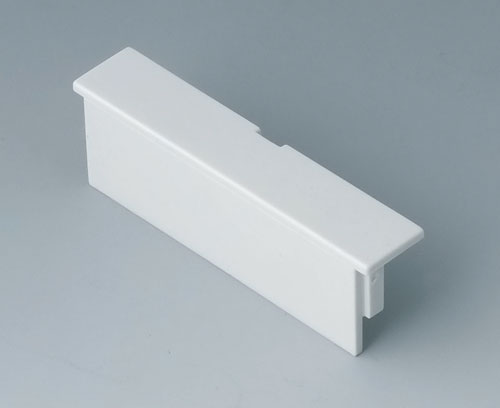

B6608140 Cache-bornes, plat

B6608140

Cache-bornes, plat Assemblage par simple encliquetage des éléments du boitier.

Version Fermé

Fourniture 1 pce

Fermer

B6608140

Cache-bornes, plat PC (UL 94 V-0)
gris clair

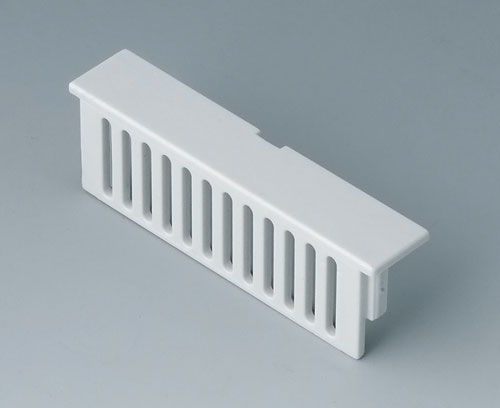

B6608141 Cache-bornes, plat

B6608141

Cache-bornes, plat Assemblage par simple encliquetage des éléments du boitier.

Version Avec fentes d'aération

Fourniture 1 pce

Fermer

B6608141

Cache-bornes, plat PC (UL 94 V-0)
gris clair

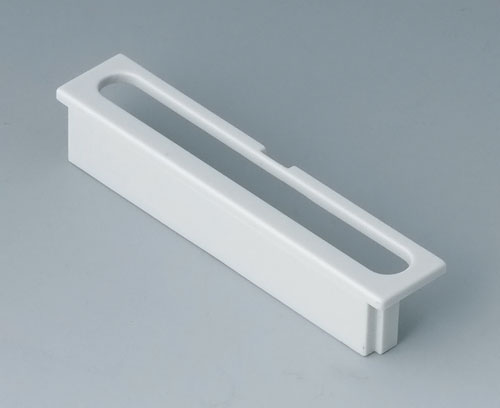

B6608142 Cache-bornes, plat

B6608142

Cache-bornes, plat Assemblage par simple encliquetage des éléments du boitier.

Version Pour borne à circuit imprimé, grille 5,0, 9-pole

Fourniture 1 pce

Fermer

B6608142

Cache-bornes, plat PC (UL 94 V-0)
gris clair
B6608143 Cache-bornes, plat

B6608143

Cache-bornes, plat Assemblage par simple encliquetage des éléments du boitier.

Version Avec perforations, grille 5,0, 9-pole

Fourniture 1 pce

Fermer

B6608143

Cache-bornes, plat PC (UL 94 V-0)
gris clair

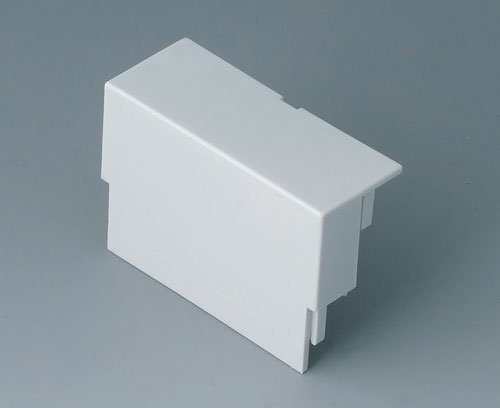

B6608160 Cache-bornes, surélevé

B6608160

Cache-bornes, surélevé Assemblage par simple encliquetage des éléments du boitier.

Version Fermé

Fourniture 1 pce

Fermer

B6608160

Cache-bornes, surélevé PC (UL 94 V-0)
gris clair

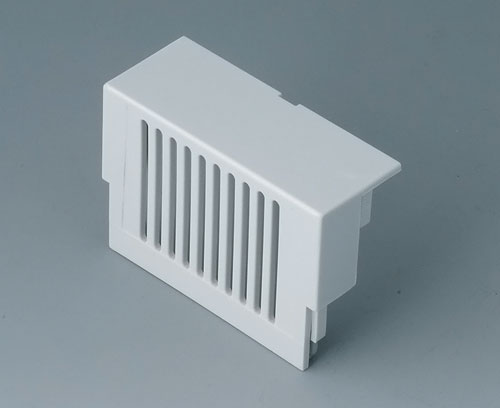

B6608161 Cache-bornes, surélevé

B6608161

Cache-bornes, surélevé Assemblage par simple encliquetage des éléments du boitier.

Version Avec fentes d'aération

Fourniture 1 pce

Fermer

B6608161

Cache-bornes, surélevé PC (UL 94 V-0)
gris clair

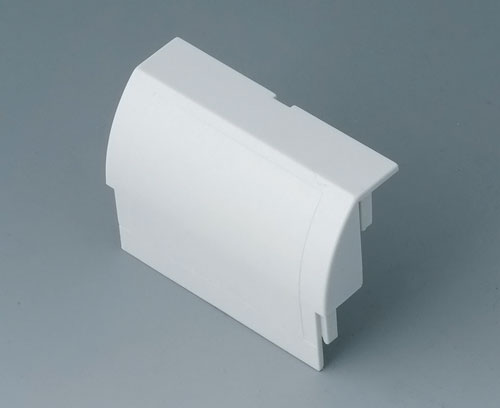

B6608162 Cache-bornes, surélevé

B6608162

Cache-bornes, surélevé Assemblage par simple encliquetage des éléments du boitier.

Version Convex, fermé

Fourniture 1 pce

Fermer

B6608162

Cache-bornes, surélevé PC (UL 94 V-0)
gris clair

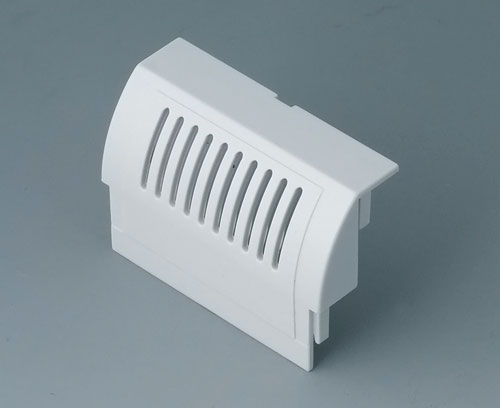

B6608163 Cache-bornes, surélevé

B6608163

Cache-bornes, surélevé Assemblage par simple encliquetage des éléments du boitier.

Version Convex, avec fentes d'aération

Fourniture 1 pce

Fermer

B6608163

Cache-bornes, surélevé PC (UL 94 V-0)
gris clair
B6608191 Cloison

B6608191

Cloison Sépare la partie électronique de la zone avec les bornes dans le cas de l'utilisation sans cache de bornes (niveau inf.). Les raccords sont accessibles de l'extériteur. À glisser.

Version Avec fentes d'aération

Fourniture 1 pce

Fermer

B6608191

Cloison PC (UL 94 V-0)
gris clair
B6608222 Réglette à broches, grille 5,08

B6608222

Réglette à broches, grille 5,08 Réglette à broches "carte", grille 5,08. 6 points.

Fourniture 1 pce

Fermer

B6608222

Réglette à broches, grille 5,08 PA 68 (UL 94 V-0)
B6608223 Réglette à broches, grille 5,08

B6608223

Réglette à broches, grille 5,08 Réglette à broches "connecteur", grille 5,08. 6 points.

Fourniture 1 pce

Fermer

B6608223

Réglette à broches, grille 5,08 PA 68 (UL 94 V-0)

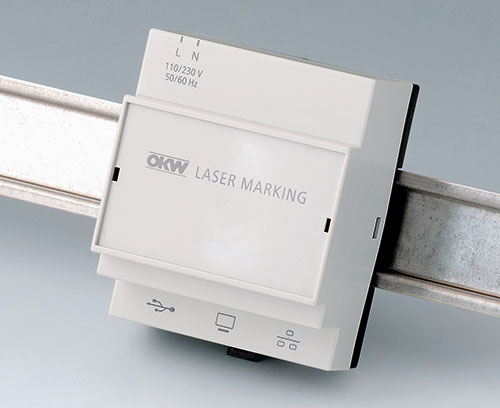

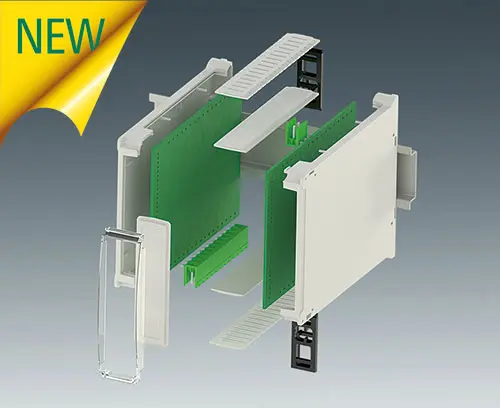

Options de produit pour Railtec B

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers prêts à l’encastrement, toutes modifications et finitions demandées comprises.
