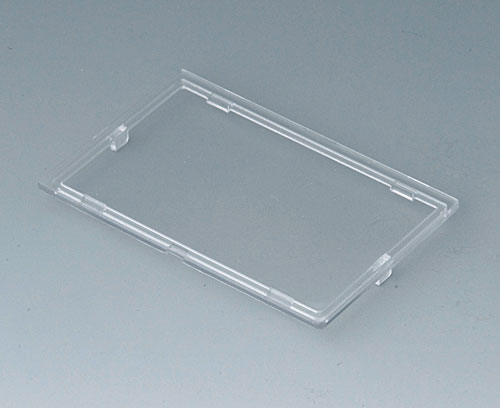

B6603100

Couvercle, 4 modules

Couvercle, transparent, pour la protection des éléments d´affichage et de commande.

Fourniture

1 couvercle

  • À utiliser pour
  • Options de produit
AltText

B6503110

RAILTEC B, 4 modules, Vers. V Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Partie supérieure sans fentes d'aération. Deux platines supplémentaires peuvent être mises en place en position verticale et horizontale.

Version Avec perforations pour 24 bornes à circuit imprimé au maximum, système de grille 5,0 ou 2 réglettes à broches (12 points)

Fourniture 1 partie inférieure avec clip de fixation, 1 partie supérieure

Fermer

B6503110

RAILTEC B, 4 modules, Vers. V
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair RAL 7035
70x86x58mm
AltText

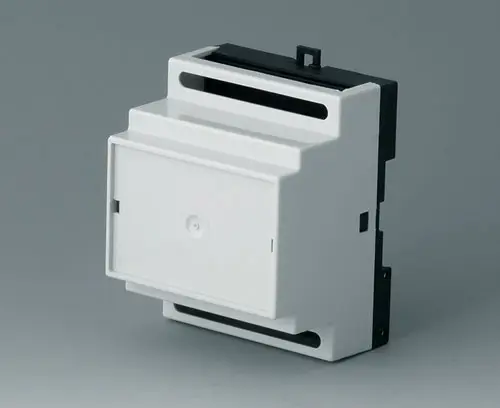

B6503111

RAILTEC B, 4 modules, Vers. I Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Partie supérieure sans fentes d'aération. Deux platines supplémentaires peuvent être mises en place en position verticale et horizontale.

Version Pour des borniers à circuits imprimés. Avec système à grille 5,0 / 5,08 (24 bornes au maximum)

Fourniture 1 partie inférieure avec clip de fixation, 1 partie supérieure

Fermer

B6503111

RAILTEC B, 4 modules, Vers. I
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair RAL 7035
70x86x58mm
AltText

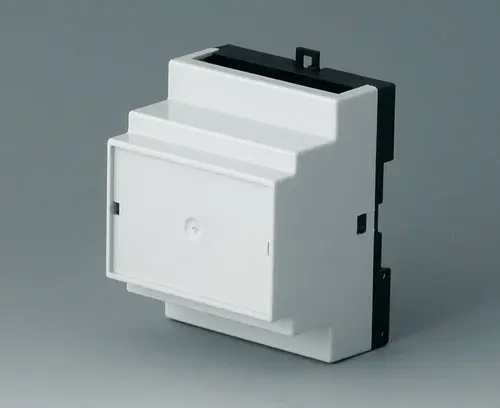

B6503112

RAILTEC B, 4 modules, Vers. II Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Partie supérieure sans fentes d'aération. Deux platines supplémentaires peuvent être mises en place en position verticale et horizontale.

Version Pour réglettes à broches (12 points) avec système à grille 5,0 / 5,08

Fourniture 1 partie inférieure avec clip de fixation, 1 partie supérieure

Fermer

B6503112

RAILTEC B, 4 modules, Vers. II
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair RAL 7035
70x86x58mm
AltText

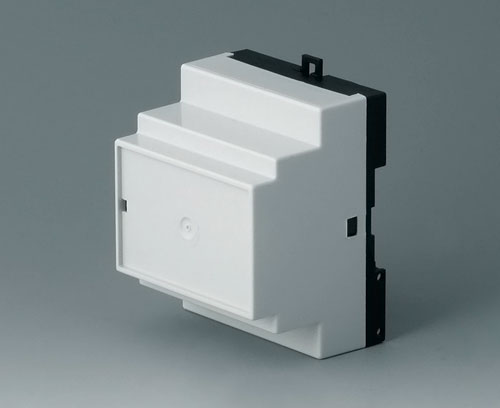

B6503113

RAILTEC B, 4 modules, Vers. III Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Partie supérieure sans fentes d'aération. Deux platines supplémentaires peuvent être mises en place en position verticale et horizontale.

Version Boitier fermé, par ex. pour connecteur enfichable par l'avant, connecteur D-SUB, etc.

Fourniture 1 partie inférieure avec clip de fixation, 1 partie supérieure

Fermer

B6503113

RAILTEC B, 4 modules, Vers. III
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair RAL 7035
70x86x58mm
AltText

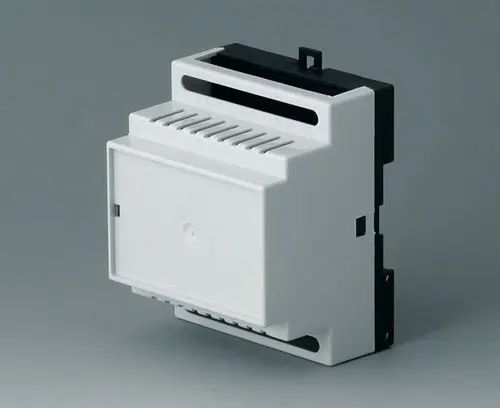

B6503114

RAILTEC B, 4 modules, Vers. I Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Partie supérieure avec fentes d'aération. Deux platines supplémentaires peuvent être mises en place en position verticale et horizontale.

Version Pour des borniers à circuits imprimés. Avec système à grille 5,0 / 5,08 (24 bornes au maximum)

Fourniture 1 partie inférieure avec clip de fixation, 1 partie supérieure

Fermer

B6503114

RAILTEC B, 4 modules, Vers. I
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair RAL 7035
70x86x58mm
AltText

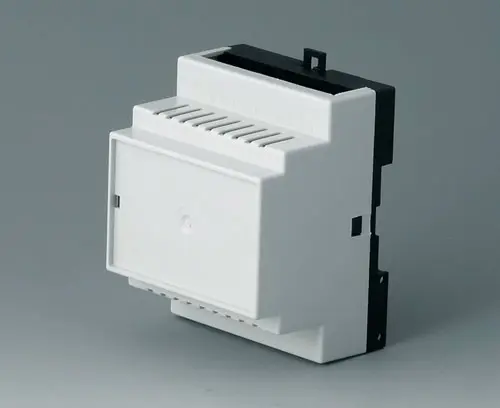

B6503115

RAILTEC B, 4 modules, Vers. II Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Partie supérieure avec fentes d'aération. Deux platines supplémentaires peuvent être mises en place en position verticale et horizontale.

Version Pour réglettes à broches (12 points) avec système à grille 5,0 / 5,08

Fourniture 1 partie inférieure avec clip de fixation, 1 partie supérieure

Fermer

B6503115

RAILTEC B, 4 modules, Vers. II
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair RAL 7035
70x86x58mm
AltText

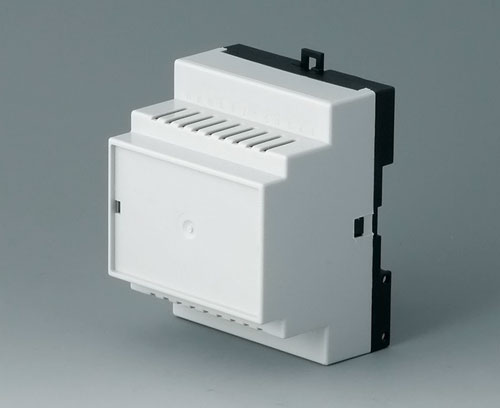

B6503116

RAILTEC B, 4 modules, Vers. III Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Partie supérieure avec fentes d'aération. Deux platines supplémentaires peuvent être mises en place en position verticale et horizontale.

Version Boitier fermé, par ex. pour connecteur enfichable par l'avant, connecteur D-SUB, etc.

Fourniture 1 partie inférieure avec clip de fixation, 1 partie supérieure

Fermer

B6503116

RAILTEC B, 4 modules, Vers. III
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair RAL 7035
70x86x58mm
AltText

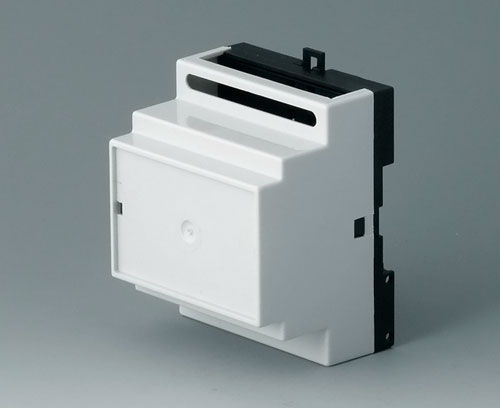

B6503117

RAILTEC B, 4 modules, Vers. IV Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Partie supérieure sans fentes d'aération. Deux platines supplémentaires peuvent être mises en place en position verticale et horizontale.

Version Pour des borniers à circuits imprimés. Avec système à grille 5,0 / 5,08 (12 bornes au maximum, seulement au-dessous)

Fourniture 1 partie inférieure avec clip de fixation, 1 partie supérieure

Fermer

B6503117

RAILTEC B, 4 modules, Vers. IV
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair RAL 7035
70x86x58mm
AltText

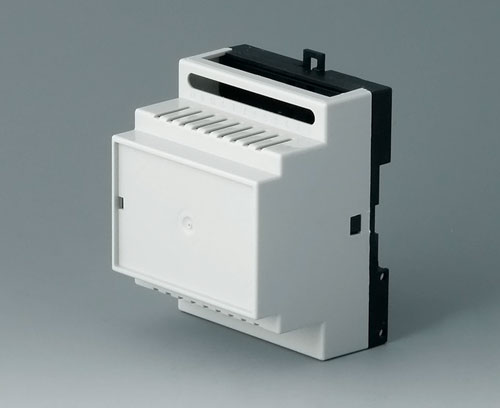

B6503118

RAILTEC B, 4 modules, Vers. IV Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Partie supérieure avec fentes d'aération. Deux platines supplémentaires peuvent être mises en place en position verticale et horizontale.

Version Pour des borniers à circuits imprimés. Avec système à grille 5,0 / 5,08 (12 bornes au maximum, seulement au-dessous)

Fourniture 1 partie inférieure avec clip de fixation, 1 partie supérieure

Fermer

B6503118

RAILTEC B, 4 modules, Vers. IV
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair RAL 7035
70x86x58mm
AltText

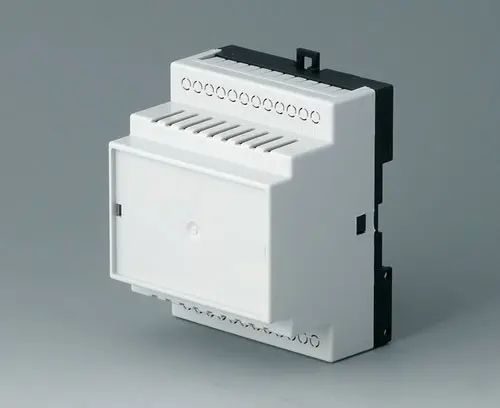

B6503119

RAILTEC B, 4 modules, Vers. V Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Partie supérieure avec fentes d'aération. Deux platines supplémentaires peuvent être mises en place en position verticale et horizontale.

Version Avec perforations pour 24 bornes à circuit imprimé au maximum, système de grille 5,0 ou 2 réglettes à broches (12 points)

Fourniture 1 partie inférieure avec clip de fixation, 1 partie supérieure

Fermer

B6503119

RAILTEC B, 4 modules, Vers. V
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair RAL 7035
70x86x58mm
AltText

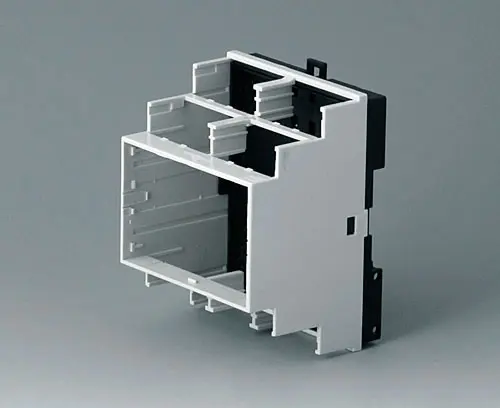

B6503121

RAILTEC B, 4 modules, Vers. VI Boitier avec côtés ouverts pour 8 cache-bornes plat, 4 cache-bornes surélevé ou 4 cloison max. (voir accessoires). Conçu pour la fixation sur barrettes DIN EN 60715 (TH35). Positionnement des circuits imprimés avec trois orientations possibles.

Version Configuration individuelle

Fourniture 1 partie inférieure avec clip encliquetable, 1 partie supérieure

Fermer

B6503121

RAILTEC B, 4 modules, Vers. VI
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair RAL 7035
70x90x58mm
AltText

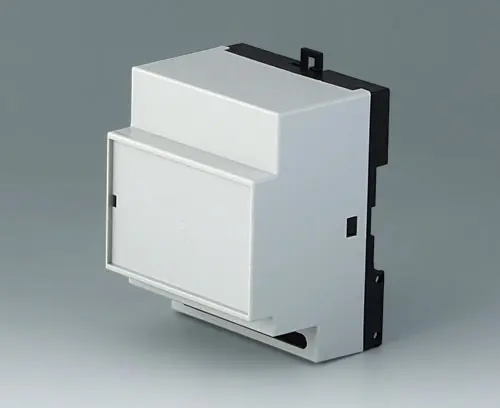

B6513111

RAILTEC B, 4 modules, Vers. XI Boitier pour applications avec des composants nécessitants de grand volume. Différents niveaux de connexion bas ou élevés pour une configuration individuelle. Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Platines en position verticale et horizontale.

Version Pour des borniers à circuits imprimés. Avec système à grille 5,0 / 5,08 (12 bornes au maximum)

Fourniture 1 partie inférieure avec clip de fixation, 1 partie supérieure

Fermer

B6513111

RAILTEC B, 4 modules, Vers. XI
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair RAL 7035
70x86x58mm
AltText

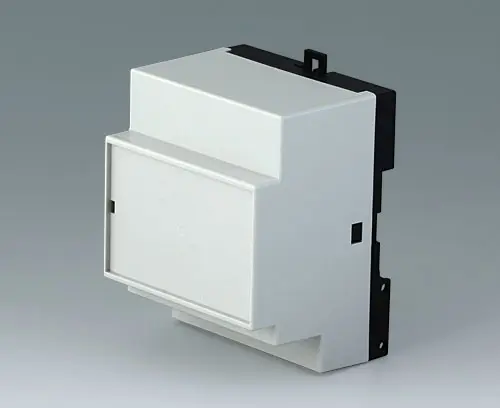

B6513112

RAILTEC B, 4 modules, Vers. XII Boitier pour applications avec des composants nécessitants de grand volume. Différents niveaux de connexion bas ou élevés pour une configuration individuelle. Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Platines en position verticale et horizontale.

Version Pour réglettes à broches (12 points) avec système à grille 5,0 / 5,08

Fourniture 1 partie inférieure avec clip de fixation, 1 partie supérieure

Fermer

B6513112

RAILTEC B, 4 modules, Vers. XII
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair RAL 7035
70x86x58mm
AltText

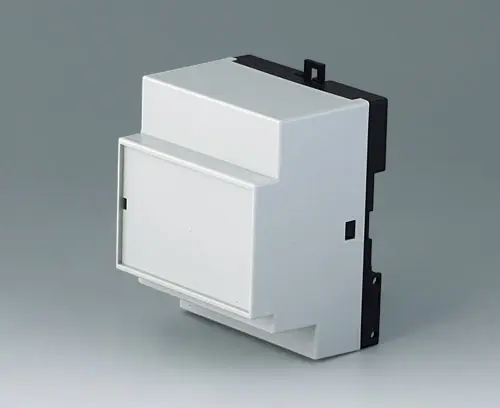

B6513113

RAILTEC B, 4 modules, Vers. XIII Boitier pour applications avec des composants nécessitants de grand volume. Différents niveaux de connexion bas ou élevés pour une configuration individuelle. Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Platines en position verticale et horizontale.

Version Boitier fermé, par ex. pour connecteur enfichable par l'avant, connecteur D-SUB, etc.

Fourniture 1 partie inférieure avec clip de fixation, 1 partie supérieure

Fermer

B6513113

RAILTEC B, 4 modules, Vers. XIII
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair RAL 7035
70x86x58mm

Options de produit pour B6603100

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Couleur
transparent
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
6 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Danemark
