B6503119

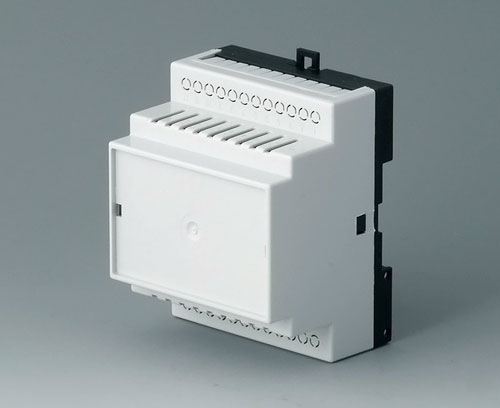

RAILTEC B, 4 modules, Vers. V
Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Partie supérieure avec fentes d'aération. Deux platines supplémentaires peuvent être mises en place en position verticale et horizontale.
VersionAvec perforations pour 24 bornes à circuit imprimé au maximum, système de grille 5,0 ou 2 réglettes à broches (12 points)
Fourniture1 partie inférieure avec clip de fixation, 1 partie supérieure
Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour B6503119
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
Accessoires "muraux/support"
B6600334
Jeu de support mural
Pour la fixation directe au mur. Assemblage sans vis dans la partie inférieure (RAILTEC B).
Fourniture 2 pièces par jeu
B6600334
Jeu de support muralProduit ajouté à votre panier
noir
Accessoires "bornes"
B6603111
Borne à circuit imprimé, grille 5,0
Borne à circuit imprimé, grille 5,0. 12 points.
Fourniture 1 pce
B6603111
Borne à circuit imprimé, grille 5,0Produit ajouté à votre panier
B6603222
Réglette à broches, grille 5,08
Réglette à broches "Platine", grille 5,08. 12 points.
Fourniture 1 pce
B6603222
Réglette à broches, grille 5,08Produit ajouté à votre panier
B6603223
Réglette à broches, grille 5,08
Réglette à broches "Connecteur", grille 5,08. 12 points.
Fourniture 1 pce
B6603223
Réglette à broches, grille 5,08Produit ajouté à votre panier
Accessoires "vis"
A0305031
Vis autotaraudeuses 2,5 x 6 mm (PZ1)
Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.
Fourniture 1 vis autotaraudeuse
A0305031
Vis autotaraudeuses 2,5 x 6 mm (PZ1)Produit ajouté à votre panier
Accessoires
B6603100
Couvercle, 4 modules
Couvercle, transparent, pour la protection des éléments d´affichage et de commande.
Fourniture 1 couvercle
B6603100
Couvercle, 4 modulesProduit ajouté à votre panier
transparent
Options de produit pour B6503119
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
- Données techniques
-
Plans 2D et 3D
- Données d'achat
Matériau
Partie supérieure
Partie inférieure
Couleur
Partie supérieure
gris clair RAL 7035,
Partie inférieure noir,
Clip de fixation noir
Partie inférieure noir,
Clip de fixation noir
Standards
Largeur
70 mm
Hauteur
86 mm
Profondeur
58 mm
Long. circuit imprimé,
partie inférieure
partie inférieure
82 mm
Larg. circuit imprimé,
partie inférieure
partie inférieure
64 mm
Pôles
≤ 24
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 368 KB
- Fichier AutoCAD DWG 725 KB
- Fichier AutoCAD DXF 2 955 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 1 029 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00010361.x_t 5 241 KB
- 00010361.STEP 11 936 KB
- 00010361.SAT 9 436 KB
Autres informations
- Taille max. de la carte 568 KB
Poids/1 pc
54 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
39269097
Pays d'origine
Danemark
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B6503119 et transmettez-nous votre demande de devis.
