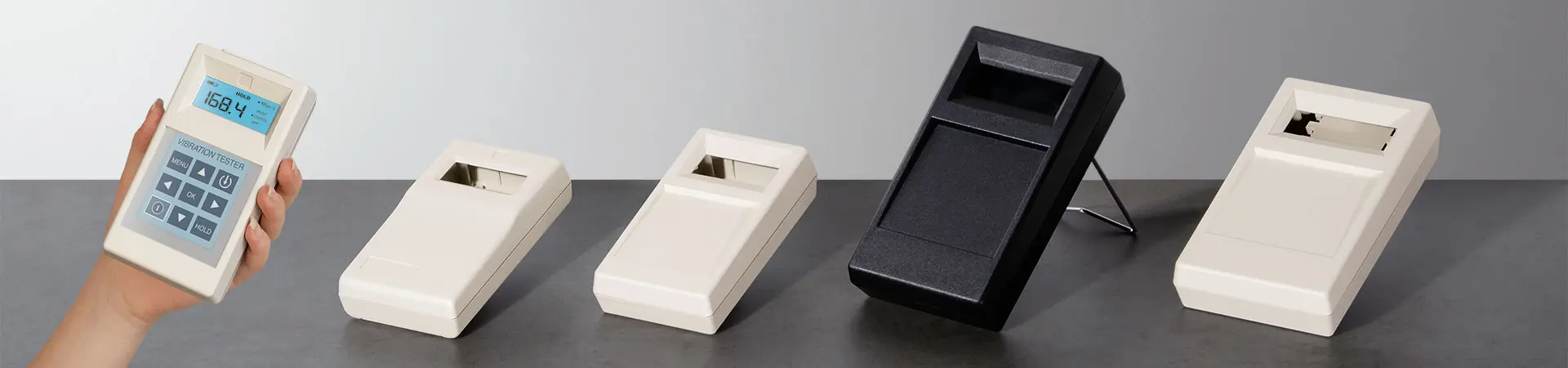

BOITIERS DE MESURE

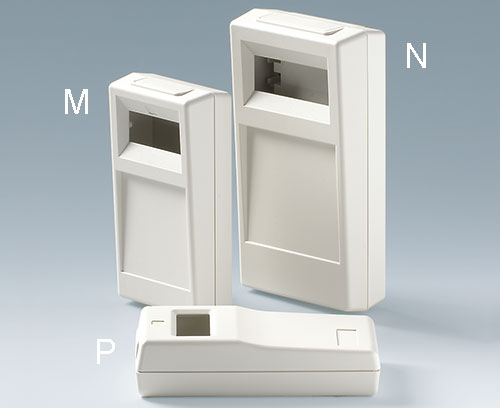

Boitiers De Mesure

Des boitiers manuels pour appareils de mesure

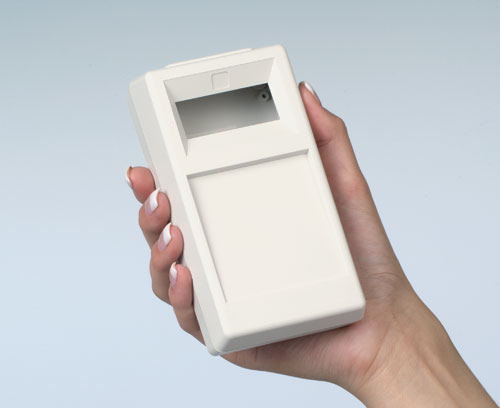

Des boitiers manuels au format de poche, de conception éprouvée et peu onéreux.

  • préparés pour le montage d’afficheurs numériques et analogiques

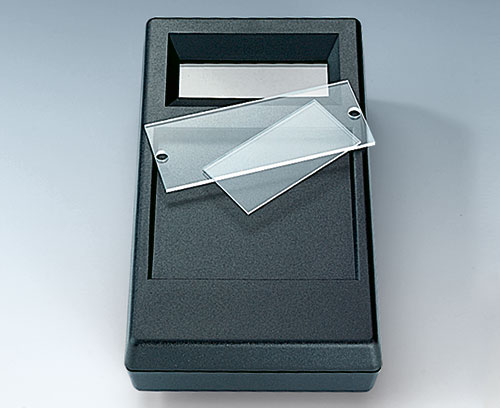

  • les plaques protègent les afficheurs intégrés ; montage facile avec pellicules adhésives

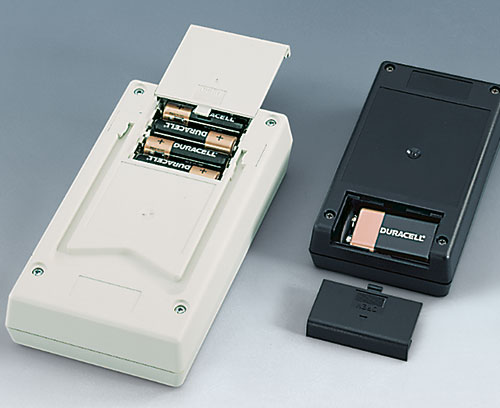

  • compartiments piles pour piles C, AA et 9 V
  • couvercle de compartiment piles à encliqueter ; permet de changer rapidement les piles

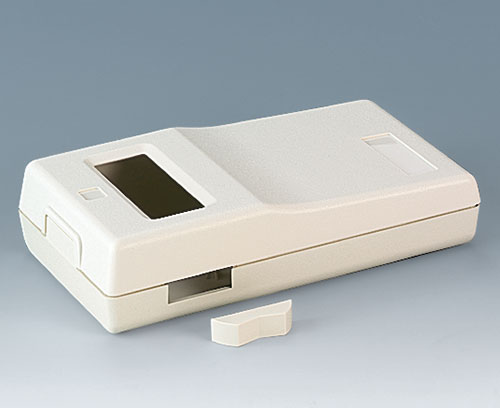

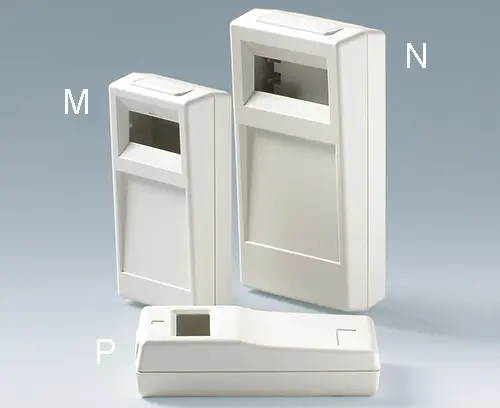

  • des boitiers avec ou sans interrupteur à bascule (type P)

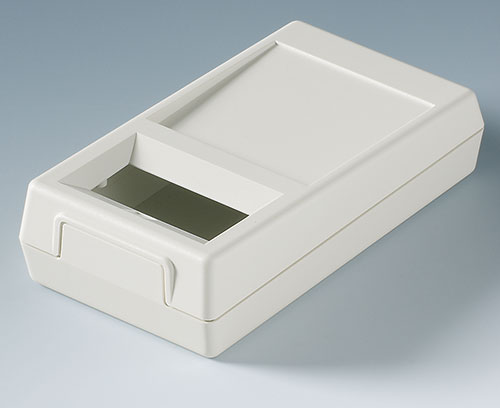

  • face frontale relevée sur la partie inférieure pour le montage des connecteurs

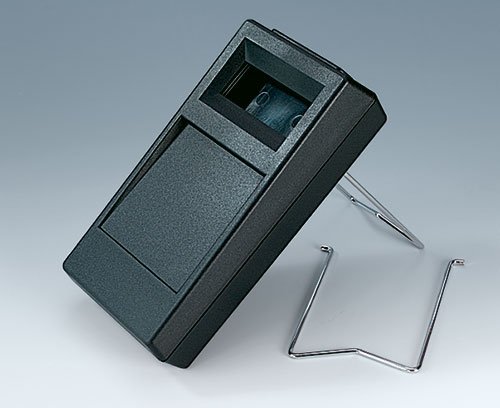

  • étrier basculable pour un angle de lecture ergonomique

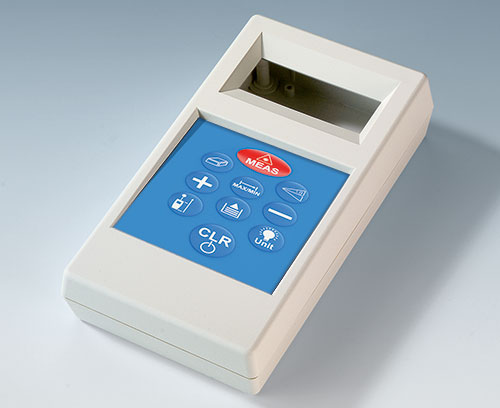

  • zone de commande en creux pour claviers à membrane (types M et N)
  • des bossages de fixation pour circuits imprimés et composants à incorporer

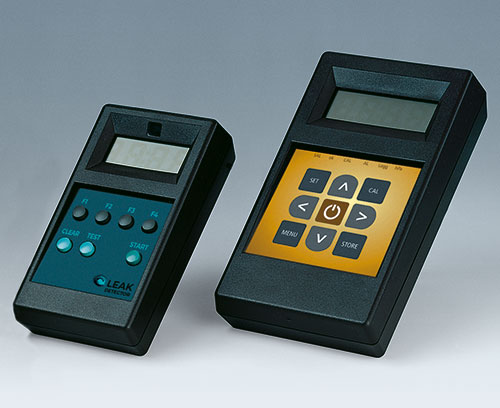

  • Exemples d'applications

Domaines d‘applications

  • Des boitiers manuels pratiques pour le montage d’afficheurs numériques et analogiques
  • Utilisations multiples dans la technique de mesure et de régulation, par ex. pour testeur de continuité et de tension ; mesure d’amplification de champ, thermomètre digital, etc
  • Toutes les articles
  • Accessoires
  • Options de produit
A9060007 BOITIER DE MESURE P, Vers. I

A9060007

BOITIER DE MESURE P, Vers. I Boitier pour appareil de mesure avec partie en creux pour des claviers. Fenêtre pour affichage numérique ou analogique. Logement piles à encliqueter pour changer rapidement les piles. Logement piles pour 1 x 9 V ou 1 pile ronde C 1,5 V avec paillette. Accessible de l'extérieur.

Version Ouverture pour interrupteur à bascule

Fourniture Partie supérieure et inférieure, couvercle de logement piles, jeu de montage

Fermer

A9060007

BOITIER DE MESURE P, Vers. I
Produit ajouté à votre liste
ABS (UL 94 HB)
gris blanc RAL 9002
145x80x36,5mm
A9060009 BOITIER DE MESURE P, Vers. I

A9060009

BOITIER DE MESURE P, Vers. I Boitier pour appareil de mesure avec partie en creux pour des claviers. Fenêtre pour affichage numérique ou analogique. Logement piles à encliqueter pour changer rapidement les piles. Logement piles pour 1 x 9 V ou 1 pile ronde C 1,5 V avec paillette. Accessible de l'extérieur.

Version Ouverture pour interrupteur à bascule

Fourniture Partie supérieure et inférieure, couvercle de logement piles, jeu de montage

Fermer

A9060009

BOITIER DE MESURE P, Vers. I
Produit ajouté à votre liste
ABS (UL 94 HB)
noir RAL 9005
145x80x36,5mm
A9060017 BOITIER DE MESURE P, Vers. II

A9060017

BOITIER DE MESURE P, Vers. II Boitier pour appareil de mesure de conception éprouvée. Avec partie en creux pour inscriptions ou logo de société. Fenêtre pour affichage numérique ou analogique. Logement piles à encliqueter pour changer rapidement les piles. Logement piles pour 1 x 9 V ou 1 pile ronde C 1,5 V avec paillette. Accessible de l'extérieur. Emplacement pour montage de prise mâle, prévu sur la paroi arrière.

Version Sans ouverture pour interrupteur à bascule

Fourniture Partie supérieure et inférieure, couvercle de logement piles, jeu de montage

Fermer

A9060017

BOITIER DE MESURE P, Vers. II
Produit ajouté à votre liste
ABS (UL 94 HB)
gris blanc RAL 9002
145x80x36,5mm
A9060019 BOITIER DE MESURE P, Vers. II

A9060019

BOITIER DE MESURE P, Vers. II Boitier pour appareil de mesure de conception éprouvée. Avec partie en creux pour inscriptions ou logo de société. Fenêtre pour affichage numérique ou analogique. Logement piles à encliqueter pour changer rapidement les piles. Logement piles pour 1 x 9 V ou 1 pile ronde C 1,5 V avec paillette. Accessible de l'extérieur. Emplacement pour montage de prise mâle, prévu sur la paroi arrière.

Version Sans ouverture pour interrupteur à bascule

Fourniture Partie supérieure et inférieure, couvercle de logement piles, jeu de montage

Fermer

A9060019

BOITIER DE MESURE P, Vers. II
Produit ajouté à votre liste
ABS (UL 94 HB)
noir RAL 9005
145x80x36,5mm
A9061017 BOITIER DE MESURE N, Vers. I

A9061017

BOITIER DE MESURE N, Vers. I Boitier de grand format, très maniable. Avec surface en creux pour clavier à membrane et éléments de commande. Logement piles à encliqueter pour changer rapidement les piles. Accessible de l'extérieur. Pour 1 x 9 V ou 2 x 1,5 V (AA). Fenêtre pour affichage numérique ou analogique. Emplacement réservé au montage d'une prise mâle à l'avant de la partie inférieure.

Version Avec logement piles

Fourniture Partie supérieure et inférieure, couvercle de logement piles, jeu de montage

Fermer

A9061017

BOITIER DE MESURE N, Vers. I
Produit ajouté à votre liste
ABS (UL 94 HB)
gris blanc RAL 9002
180x100x44mm
A9061019 BOITIER DE MESURE N, Vers. I

A9061019

BOITIER DE MESURE N, Vers. I Boitier de grand format, très maniable. Avec surface en creux pour clavier à membrane et éléments de commande. Logement piles à encliqueter pour changer rapidement les piles. Accessible de l'extérieur. Pour 2 x 9 V ou 4 x 1,5 V (AA). Fenêtre pour affichage numérique ou analogique. Emplacement réservé au montage d'une prise mâle à l'avant de la partie inférieure.

Version Avec logement piles

Fourniture Partie supérieure et inférieure, couvercle de logement piles, jeu de montage

Fermer

A9061019

BOITIER DE MESURE N, Vers. I
Produit ajouté à votre liste
ABS (UL 94 HB)
noir RAL 9005
180x100x44mm
A9061117 BOITIER DE MESURE N, Vers. II

A9061117

BOITIER DE MESURE N, Vers. II Boitier de grand format, très maniable. Avec surface en creux pour clavier à membrane et éléments de commande. Fenêtre pour affichage numérique ou analogique. Emplacement réservé au montage d'une prise mâle à l´avant de la partie inférieure.

Version Sans logement piles

Fourniture Partie supérieure et inférieure, jeu de montage

Fermer

A9061117

BOITIER DE MESURE N, Vers. II
Produit ajouté à votre liste
ABS (UL 94 HB)
gris blanc RAL 9002
180x100x44mm
A9061119 BOITIER DE MESURE N, Vers. II

A9061119

BOITIER DE MESURE N, Vers. II Boitier de grand format, très maniable. Avec surface en creux pour clavier à membrane et éléments de commande. Fenêtre pour affichage numérique ou analogique. Emplacement réservé au montage d'une prise mâle à l'avant de la partie inférieure.

Version Sans logement piles

Fourniture Partie supérieure et inférieure, jeu de montage

Fermer

A9061119

BOITIER DE MESURE N, Vers. II
Produit ajouté à votre liste
ABS (UL 94 HB)
noir RAL 9005
180x100x44mm
A9062017 BOITIER DE MESURE M, Vers. I

A9062017

BOITIER DE MESURE M, Vers. I Boitier de petit format au design étudié avec partie en creux pour clavier à membrane souple, éléments de commande ou autres. Fenêtre pour affichage numérique ou analogique. Logement piles accessible de l'extérieur avec couvercle de logement piles s'encliquetable. Emplacement réservé au montage d'une prise mâle à l'avant de la partie inférieure.

Version Avec logement piles pour 1 x 9 V ou 1 pile ronde C 1,5 V avec paillette

Fourniture Partie supérieure et inférieure, couvercle de logement piles, jeu de montage

Fermer

A9062017

BOITIER DE MESURE M, Vers. I
Produit ajouté à votre liste
ABS (UL 94 HB)
gris blanc RAL 9002
145x80x38,5mm
A9062019 BOITIER DE MESURE M, Vers. I

A9062019

BOITIER DE MESURE M, Vers. I Boitier de petit format au design étudié avec partie en creux pour clavier à membrane souple, éléments de commande ou autres. Fenêtre pour affichage numérique ou analogique. Logement piles accessible de l'extérieur avec couvercle de logement piles s'encliquetable. Emplacement réservé au montage d'une prise mâle à l'avant de la partie inférieure.

Version Avec logement piles pour 1 x 9 V ou 1 pile ronde C 1,5 V avec paillette

Fourniture Partie supérieure et inférieure, couvercle de logement piles, jeu de montage

Fermer

A9062019

BOITIER DE MESURE M, Vers. I
Produit ajouté à votre liste
ABS (UL 94 HB)
noir RAL 9005
145x80x38,5mm
A9100002 Anneau

A9100002

Anneau Utilisation universelle. Pour enfiler les passe-dragonnes par exemple. Montage facile avec crochet à cliquet. Diamètre interne de l’anneau 2,5 mm, épaisseur max. de la paroi 4 mm, diamètre nécessaire pour l’alésage du logement 5 mm.

Fourniture 1 anneau

Fermer

A9100002

Anneau
Produit ajouté à votre liste
PA 6
volcan
A9160002 Bouchon d'obturation

A9160002

Bouchon d'obturation Pour couvrir les trous de vis de plaque de fond.

Fourniture 1 bouchon d'obturation

Fermer

A9160002

Bouchon d'obturation
Produit ajouté à votre liste
noir RAL 9005
A9160003 Raccords de pile, 1 x 9 V (PP3)

A9160003

Raccords de pile, 1 x 9 V (PP3) Version : sortie de câble sur le côté. Longueur de câble env. 100 mm. Diamètre du contact = 5,7/5,3 mm.
Utilisation : pour pile plate 9 V (PP3).

Fourniture 1 contact à fiches

Fermer

A9160003

Raccords de pile, 1 x 9 V (PP3)
Produit ajouté à votre liste
A9160004 Plaque P

A9160004

Plaque P La plaque protecte l'afficheur installé. Pour coller la plaque il y a une pellicule auto-adhésive (A9160006).

Fourniture 1 plaque

Fermer

A9160004

Plaque P
Produit ajouté à votre liste
Verre acrylique
transparent
60x30x1mm
A9160005 Plaque M

A9160005

Plaque M La plaque protecte l'afficheur installé. Pour coller la plaque il y a une pellicule auto-adhésive (A9160006).

Fourniture 1 plaque

Fermer

A9160005

Plaque M
Produit ajouté à votre liste
Verre acrylique
transparent
60x30x1mm
A9160006 Pellicule auto-adhésive P/M

A9160006

Pellicule auto-adhésive P/M Pour coller la plaque (A9060004, A9060005).

Fourniture 1 pellicule auto-adhésive

Fermer

A9160006

Pellicule auto-adhésive P/M
Produit ajouté à votre liste
A9160007 Interrupteur à bascule

A9160007

Interrupteur à bascule Pour utilisation d´un interrupteur à bascule.

Fourniture 1 interrupteur à bascule

Fermer

A9160007

Interrupteur à bascule
Produit ajouté à votre liste
ABS (UL 94 HB)
gris blanc RAL 9002

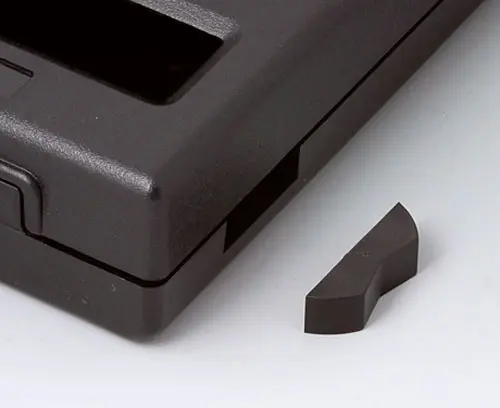

A9160009 Interrupteur à bascule

A9160009

Interrupteur à bascule Pour utilisation d'un interrupteur à bascule.

Fourniture 1 interrupteur à bascule

Fermer

A9160009

Interrupteur à bascule
Produit ajouté à votre liste
PA
noir RAL 9005
A9161004 Plaque N

A9161004

Plaque N La plaque protecte l'afficheur installé. Pour coller la plaque il y a une pellicule auto-adhésive (A9161005).

Fourniture 1 plaque

Fermer

A9161004

Plaque N
Produit ajouté à votre liste
Verre acrylique
transparent
90x36x2mm
A9161005 Pellicule auto-adhésive N

A9161005

Pellicule auto-adhésive N Pour coller la plaque (A9061004).

Fourniture 1 pellicule auto-adhésive

Fermer

A9161005

Pellicule auto-adhésive N
Produit ajouté à votre liste
A9190013 Ressorts de contact, 4 x AA

A9190013

Ressorts de contact, 4 x AA Pour contacter les piles. Correspondent à la norme DIN EN 60601. Ce modèle empêche d'introduire les piles dans le mauvais sens et exclut tout court-circuit!

Fourniture 1 contacts double droit, 2 contact double gauche, 1 contact simple plus, 1 contact simple moins

Fermer

A9190013

Ressorts de contact, 4 x AA
Produit ajouté à votre liste
Acier
nickelé
A9210290 Pieds anti-glissant 9,5 x 3,8 mm

A9210290

Pieds anti-glissant 9,5 x 3,8 mm Pieds en caoutchouc avec pellicule auto-adhésive facilitent une position sécure.

Fourniture 2 pieds en caoutchouc

Fermer

A9210290

Pieds anti-glissant 9,5 x 3,8 mm
Produit ajouté à votre liste
transparent
A9250250 Pièce de maintien

A9250250

Pièce de maintien Cette pièce en PE cellulaire avec une surface auto-adhésive est utilisée pour bien tenir en place les piles rondes R6 et les piles plates 9 V dans leur logement.
Utilisable pour DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, BOITIERS LUX 150 et 190, BOITIERS COQUILLES vers. III et IV, BOITIERS POUR APP. DE MESURE N.

Fourniture 1 pièce de maintien

Fermer

A9250250

Pièce de maintien
Produit ajouté à votre liste
PE cellulaire
50x25x4mm
A9250807 Étrier basculable

A9250807

Étrier basculable Forme ergonomique, avantageuse poue la lecture des instruments, longueur de côté 81 mm (cotes d'espacement des perçages 20 mm, 2 x diamètre = 4,2 mm). On conseille des pieds anti-glissants.

Fourniture 1 étrier, jeu de montage

Fermer

A9250807

Étrier basculable
Produit ajouté à votre liste
ABS (UL 94 HB)
gris blanc RAL 9002
A9250809 Étrier basculable

A9250809

Étrier basculable Forme ergonomique, avantageuse poue la lecture des instruments, longueur de côté 81 mm (cotes d'espacement des perçages 20 mm, 2 x diamètre = 4,2 mm). On conseille des pieds anti-glissants.

Fourniture 1 étrier, jeu de montage

Fermer

A9250809

Étrier basculable
Produit ajouté à votre liste
ABS (UL 94 HB)
noir RAL 9005
A9250817 Étrier basculable

A9250817

Étrier basculable Forme ergonomique, avantageuse poue la lecture des instruments, longueur de côté 43 mm (cotes d'espacement des perçages 20 mm, 2 x diamètre = 4,2 mm). On conseille des pieds anti-glissants.

Fourniture 1 étrier, jeu de montage

Fermer

A9250817

Étrier basculable
Produit ajouté à votre liste
ABS (UL 94 HB)
gris blanc RAL 9002
A9250819 Étrier basculable

A9250819

Étrier basculable Forme ergonomique, avantageuse poue la lecture des instruments, longueur de côté 43 mm (cotes d'espacement des perçages 20 mm, 2 x diamètre = 4,2 mm). On conseille des pieds anti-glissants.

Fourniture 1 étrier, jeu de montage

Fermer

A9250819

Étrier basculable
Produit ajouté à votre liste
ABS (UL 94 HB)
noir RAL 9005
A9361009 Étrier basculable

A9361009

Étrier basculable Pour un meilleur confort d'utilisation.

Fourniture 1 étrier basculable

Fermer

A9361009

Étrier basculable
Produit ajouté à votre liste
Acier
chromé

Options de produit pour Boitiers De Mesure

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises.
