A9062019

BOITIER DE MESURE M, Vers. I

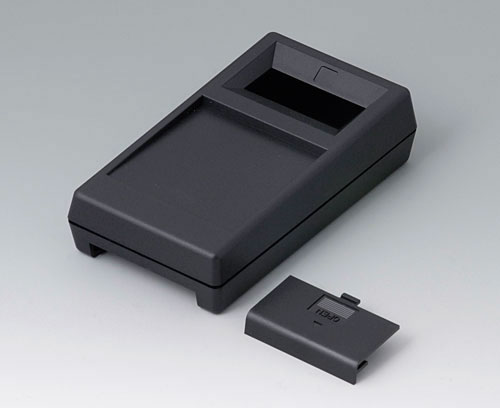

Boitier de petit format au design étudié avec partie en creux pour clavier à membrane souple, éléments de commande ou autres. Fenêtre pour affichage numérique ou analogique. Logement piles accessible de l'extérieur avec couvercle de logement piles s'encliquetable. Emplacement réservé au montage d'une prise mâle à l'avant de la partie inférieure.

Version

Avec logement piles pour 1 x 9 V ou 1 pile ronde C 1,5 V avec paillette

Fourniture

Partie supérieure et inférieure, couvercle de logement piles, jeu de montage

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour A9062019

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Accessoires "piles"

A9160003 Raccords de pile, 1 x 9 V (PP3)

A9160003

Raccords de pile, 1 x 9 V (PP3) Version : sortie de câble sur le côté. Longueur de câble env. 100 mm. Diamètre du contact = 5,7/5,3 mm.
Utilisation : pour pile plate 9 V (PP3).

Fourniture 1 contact à fiches

A9160003

Raccords de pile, 1 x 9 V (PP3)
Produit ajouté à votre panier

Accessoires "protection"

A9160002 Bouchon d'obturation

A9160002

Bouchon d'obturation Pour couvrir les trous de vis de plaque de fond.

Fourniture 1 bouchon d'obturation

A9160002

Bouchon d'obturation
Produit ajouté à votre panier
noir RAL 9005
A9160005 Plaque M

A9160005

Plaque M La plaque protecte l'afficheur installé. Pour coller la plaque il y a une pellicule auto-adhésive (A9160006).

Fourniture 1 plaque

A9160005

Plaque M
Produit ajouté à votre panier

transparent
60x30x1mm
A9160006 Pellicule auto-adhésive P/M

A9160006

Pellicule auto-adhésive P/M Pour coller la plaque (A9060004, A9060005).

Fourniture 1 pellicule auto-adhésive

A9160006

Pellicule auto-adhésive P/M
Produit ajouté à votre panier

Accessoires "porter"

A9100002 Anneau

A9100002

Anneau Utilisation universelle. Pour enfiler les passe-dragonnes par exemple. Montage facile avec crochet à cliquet. Diamètre interne de l’anneau 2,5 mm, épaisseur max. de la paroi 4 mm, diamètre nécessaire pour l’alésage du logement 5 mm.

Fourniture 1 anneau

A9100002

Anneau
Produit ajouté à votre panier

volcan

Accessoires "vis"

A0305031 Vis autotaraudeuses 2,5 x 6 mm (PZ1)

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1)
Produit ajouté à votre panier
A0306031 Vis autotaraudeuses 3 x 6 mm (PZ1)

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1)
Produit ajouté à votre panier

Accessoires

A9210290 Pieds anti-glissant 9,5 x 3,8 mm

A9210290

Pieds anti-glissant 9,5 x 3,8 mm Pieds en caoutchouc avec pellicule auto-adhésive facilitent une position sécure.

Fourniture 2 pieds en caoutchouc

A9210290

Pieds anti-glissant 9,5 x 3,8 mm
Produit ajouté à votre panier
transparent
A9250809 Étrier basculable

A9250809

Étrier basculable Forme ergonomique, avantageuse poue la lecture des instruments, longueur de côté 81 mm (cotes d'espacement des perçages 20 mm, 2 x diamètre = 4,2 mm). On conseille des pieds anti-glissants.

Fourniture 1 étrier, jeu de montage

A9250809

Étrier basculable
Produit ajouté à votre panier

noir RAL 9005
A9250819 Étrier basculable

A9250819

Étrier basculable Forme ergonomique, avantageuse poue la lecture des instruments, longueur de côté 43 mm (cotes d'espacement des perçages 20 mm, 2 x diamètre = 4,2 mm). On conseille des pieds anti-glissants.

Fourniture 1 étrier, jeu de montage

A9250819

Étrier basculable
Produit ajouté à votre panier

noir RAL 9005

Options de produit pour A9062019

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

Matériau

Couleur
noir RAL 9005
Standards
conforme RoHS
conforme REACH
Longueur
145 mm
Largeur
80 mm
Hauteur
38,5 mm
Long. circuit imprimé,
partie inférieure
102 mm
Larg. circuit imprimé,
partie inférieure
71 mm
Long. circuit imprimé,
partie supérieure
106 mm
Long. circuit imprimé,
partie supérieure
71 mm
Longueur de l'afficheur
50 mm
Largeur de l'afficheur
20 mm
Longueur clavier
65 mm
Largeur clavier
64,9 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Poids/1 pc
98 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne

Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour A9062019 et transmettez-nous votre demande de devis.
