Accessoires pour les boitiers
A9060019
BOITIER DE MESURE P, Vers. II
Boitier pour appareil de mesure de conception éprouvée. Avec partie en creux pour inscriptions ou logo de société. Fenêtre pour affichage numérique ou analogique. Logement piles à encliqueter pour changer rapidement les piles. Logement piles pour 1 x 9 V ou 1 pile ronde C 1,5 V avec paillette. Accessible de l'extérieur. Emplacement pour montage de prise mâle, prévu sur la paroi arrière.
VersionSans ouverture pour interrupteur à bascule
FourniturePartie supérieure et inférieure, couvercle de logement piles, jeu de montage
Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour A9060019
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
Accessoires "piles"
A9160003
Raccords de pile, 1 x 9 V (PP3)
Version : sortie de câble sur le côté. Longueur de câble env. 100 mm. Diamètre du contact = 5,7/5,3 mm.
Utilisation : pour pile plate 9 V (PP3).
Utilisation : pour pile plate 9 V (PP3).
Fourniture 1 contact à fiches
A9160003
Raccords de pile, 1 x 9 V (PP3)Produit ajouté à votre panier
Accessoires "protection"
A9160002
Bouchon d'obturation
Pour couvrir les trous de vis de plaque de fond.
Fourniture 1 bouchon d'obturation
A9160002
Bouchon d'obturationProduit ajouté à votre panier
A9160004
Plaque P
La plaque protecte l'afficheur installé. Pour coller la plaque il y a une pellicule auto-adhésive (A9160006).
Fourniture 1 plaque
A9160004
Plaque PProduit ajouté à votre panier
transparent
60x30x1mm
A9160006
Pellicule auto-adhésive P/M
Pour coller la plaque (A9060004, A9060005).
Fourniture 1 pellicule auto-adhésive
A9160006
Pellicule auto-adhésive P/MProduit ajouté à votre panier
Accessoires "porter"
A9100002
Anneau
Utilisation universelle. Pour enfiler les passe-dragonnes par exemple. Montage facile avec crochet à cliquet. Diamètre interne de l’anneau 2,5 mm, épaisseur max. de la paroi 4 mm, diamètre nécessaire pour l’alésage du logement 5 mm.
Fourniture 1 anneau
A9100002
AnneauProduit ajouté à votre panier
volcan
Accessoires "vis"
A0305031
Vis autotaraudeuses 2,5 x 6 mm (PZ1)
Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.
Fourniture 1 vis autotaraudeuse
A0305031
Vis autotaraudeuses 2,5 x 6 mm (PZ1)Produit ajouté à votre panier
A0306031
Vis autotaraudeuses 3 x 6 mm (PZ1)
Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.
Fourniture 1 vis autotaraudeuse
A0306031
Vis autotaraudeuses 3 x 6 mm (PZ1)Produit ajouté à votre panier
Accessoires
A9210290
Pieds anti-glissant 9,5 x 3,8 mm
Pieds en caoutchouc avec pellicule auto-adhésive facilitent une position sécure.
Fourniture 2 pieds en caoutchouc
A9210290
Pieds anti-glissant 9,5 x 3,8 mmProduit ajouté à votre panier

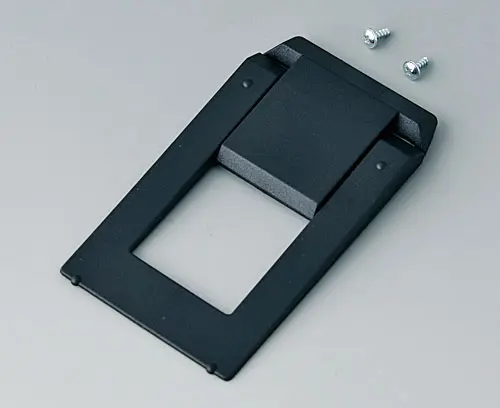

A9250809
Étrier basculable
Forme ergonomique, avantageuse poue la lecture des instruments, longueur de côté 81 mm (cotes d'espacement des perçages 20 mm, 2 x diamètre = 4,2 mm). On conseille des pieds anti-glissants.
Fourniture 1 étrier, jeu de montage
A9250809
Étrier basculableProduit ajouté à votre panier
noir RAL 9005
A9250819
Étrier basculable
Forme ergonomique, avantageuse poue la lecture des instruments, longueur de côté 43 mm (cotes d'espacement des perçages 20 mm, 2 x diamètre = 4,2 mm). On conseille des pieds anti-glissants.
Fourniture 1 étrier, jeu de montage
A9250819
Étrier basculableProduit ajouté à votre panier
noir RAL 9005
Options de produit pour A9060019
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
- Données techniques
-
Plans 2D et 3D
- Données d'achat
Longueur
145 mm
Largeur
80 mm
Hauteur
36,5 mm
Long. circuit imprimé,
partie inférieure
partie inférieure
106 mm
Larg. circuit imprimé,
partie inférieure
partie inférieure
71 mm
Long. circuit imprimé,
partie supérieure
partie supérieure
106 mm
Long. circuit imprimé,
partie supérieure
partie supérieure
72 mm
Longueur de l'afficheur
50 mm
Largeur de l'afficheur
20 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 194 KB
- Fichier AutoCAD DWG 286 KB
- Fichier AutoCAD DXF 1 039 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 913 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00007947.x_t 1 527 KB
- 00007947.STEP 3 562 KB
- 00007947.SAT 5 188 KB
Poids/1 pc
87 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
39269097
Pays d'origine
Allemagne
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour A9060019 et transmettez-nous votre demande de devis.
