BODY-CASE

Body-Case

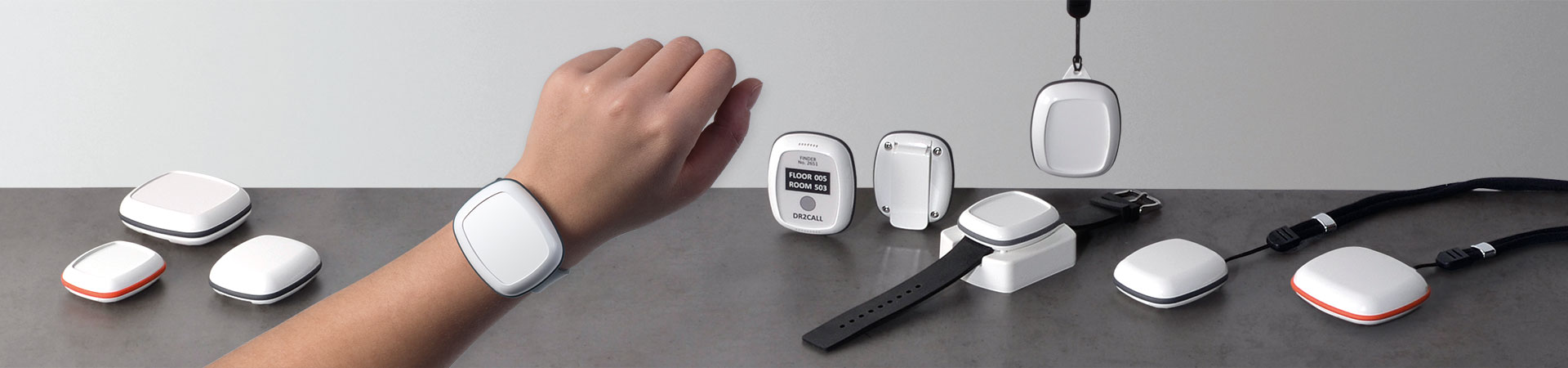

De charmants petits boitiers – à porter confortablement sur soi

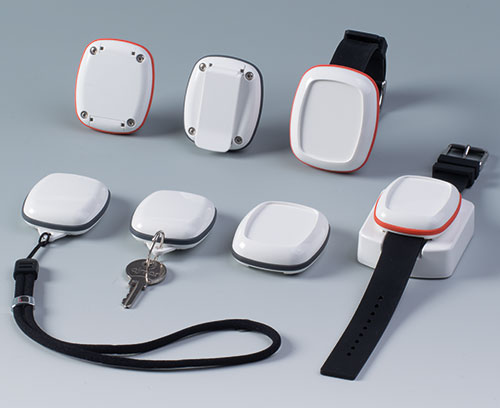

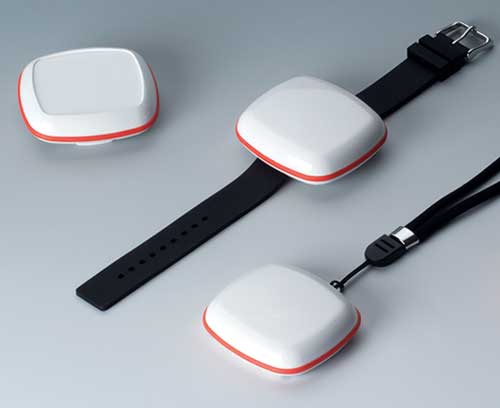

Le BODY-CASE est le premier boitier « Wearable » d’OKW. Le design du boitier est prédestiné pour les technologies portables, dites « Wearable Technologies » : au bras, autour du cou, dans la pochette de la chemise ou du pantalon, ou simplement introduit sans fixation dans des vêtements.

  • boitier spécial pour les composants et capteurs que l’on porte sur soi ou près du corps, disponible en deux tailles
  • il remplit ses fonctions très simplement et sans gêner l’utilisateur dans son activité ; c’est à peine si on le remarque

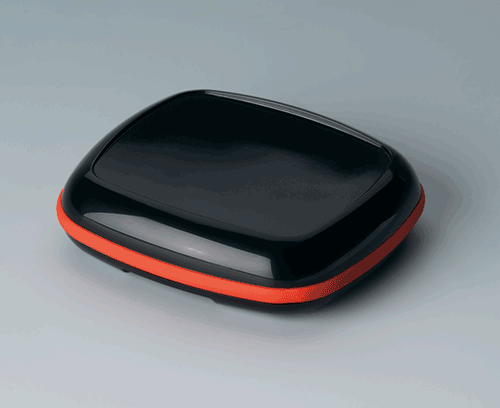

  • apparence moderne avec des surfaces polies brillantes et une bague d’étanchéité en TPV mat

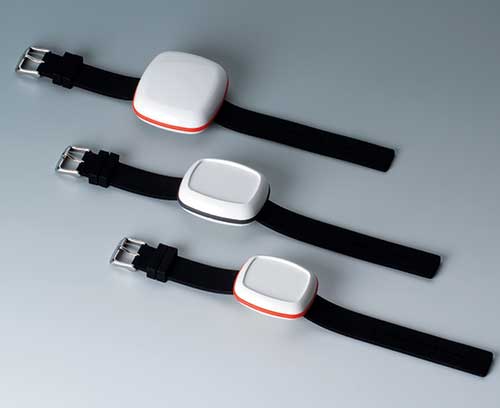

  • différenciation facile grâce à des bracelets de montre exclusifs et individuels (18 mm de largeur)
  • manipulation aisée grâce aux touches, à l’écran tactile, en appuyant sur des boutons et grâce aux commandes vocales ou par mouvements
  • mise en réseau sans fil
  • degré de protection élevés IP 65
  • matériau ASA avec protection UV élevée

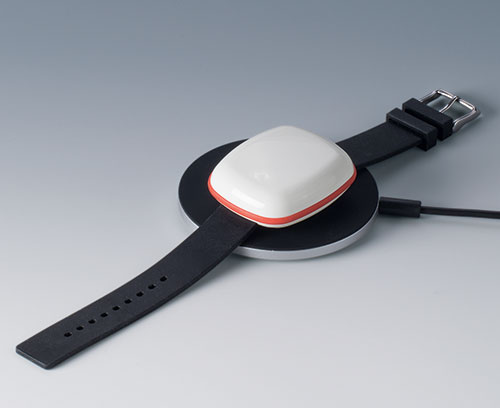

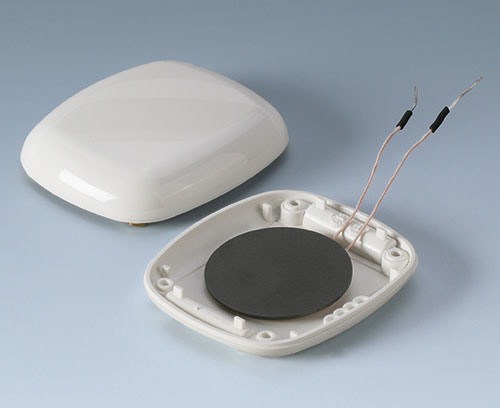

  • alimentation interne par pile ronde ou pile bouton fixée directement sur le circuit imprimé ; en alternative, utilisation d’une pile rechargeable avec bobine réceptrice permettant un chargement par induction de l'appareil

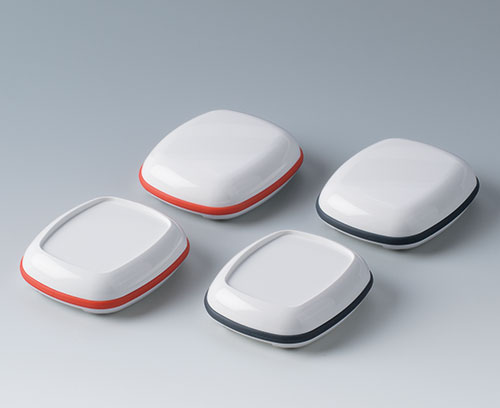

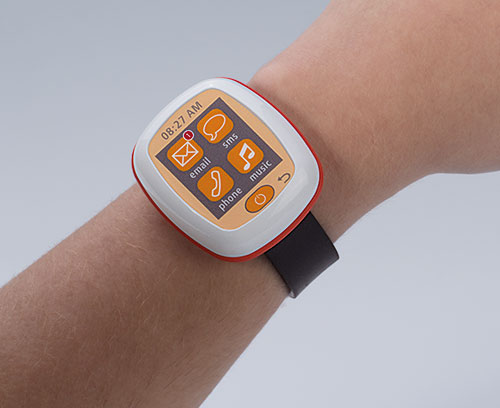

  • partie supérieure sans/avec surface en creux pour protéger une feuille décorative ou un clavier à membrane

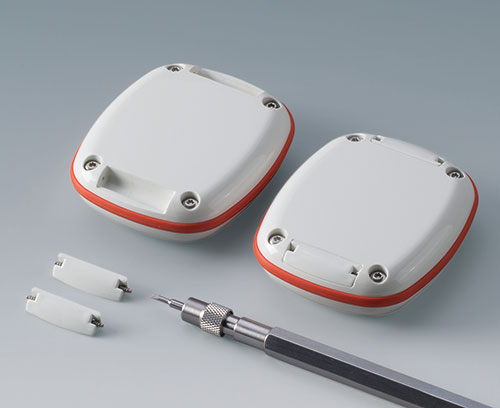

  • montage du boitier avec quatre vis de qualité en inox, à entraînement Torx ; 2 barrettes à ressorts pour la fixation des accessoires comprises dans la fourniture du boitier

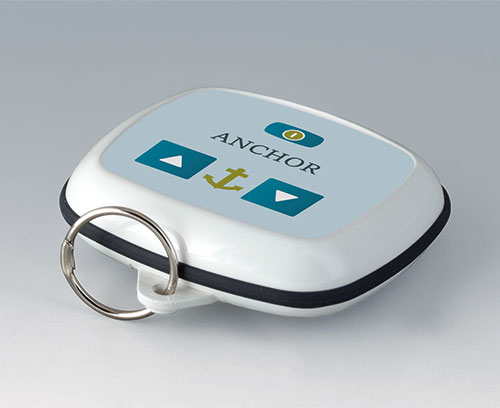

  • accessoires en option, convient pour tailles L et M : bracelet, kit de fixation (clip, œillet), station de chargement etc.
  • Vidéo

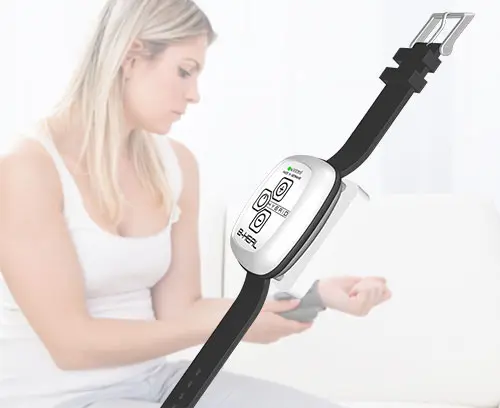

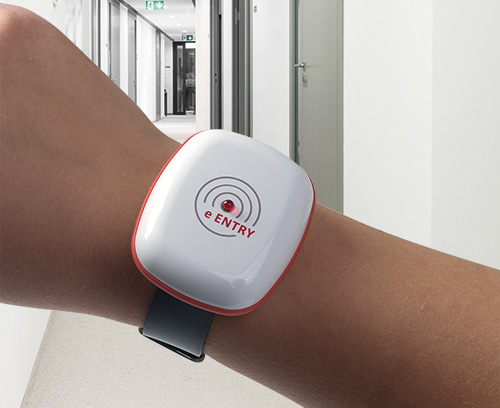

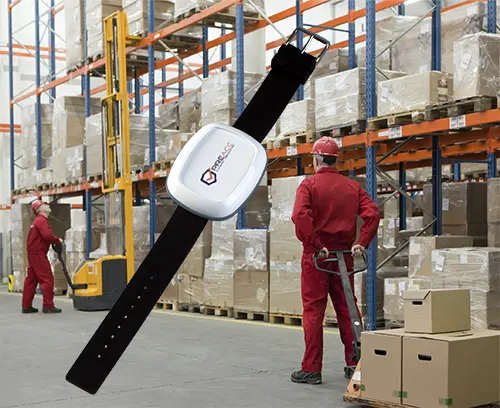

  • Exemples d'applications

Domaines d‘applications

  • Saisie mobile et transfert de données
  • Technologie intelligente
  • IoT/ IIoT

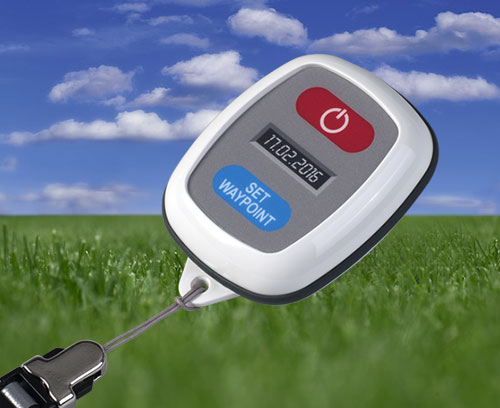

  • Appareils de suivi et de contrôle

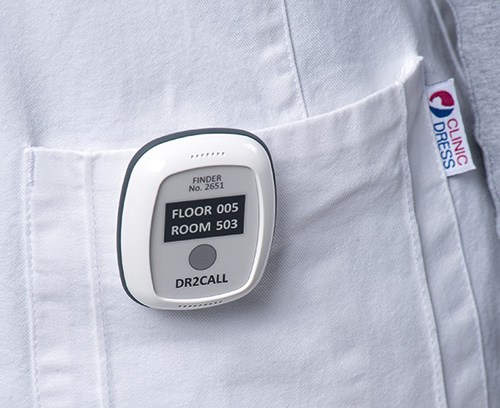

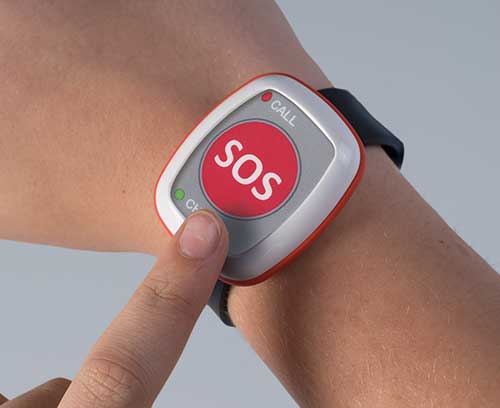

  • Systèmes d’appel d’urgence et d’information ainsi que pour les capteurs de biofeedback (de rétrocontrôle) dans les domaines de la santé, de la technique médicale, thérapeutiques et sociaux
  • Loisirs et du sport
  • Technique de communication numérique
  • Logistique d’entrepôts et de distribution
  • Technique de sécurité
  • Mesure et de régulation
  • Domaine de l’automatisation
  • Postes de travail qui requièrent une localisation permanente
  • Toutes les articles
  • Accessoires
  • Données techniques
  • Options de produit
B1604107 BODY-CASE M, sans zone en creux

B1604107

BODY-CASE M, sans zone en creux Boitier moderne pour les petits appareils du domaine des technologies portables. Conception en trois parties dont la partie supérieure et la partie inférieure en poli brillant et un joint en TPV mat.
Socle de fixation pour circuit imprimé dans la partie supérieure ; après assemblage du boitier, le circuit imprimé tient tout seul entre les parties supérieure et inférieure. Alimentation interne par pile ronde ou pile bouton sur le circuit imprimé ou, en alternative, utilisation d’une pile rechargeable avec bobine permettant un chargement par induction de l’appareil.
Bracelet, kit de fixation, collier etc. en accessoires.

Version Sans zone en creux

Fourniture Partie supérieure et inférieure, joint d‘étanchéité, 4 vis de boitier M2 x 6 mm (T6), 2 barrettes à ressorts (18 mm)

Fermer

B1604107

BODY-CASE M, sans zone en creux ASA (UL 94 HB)
blanc signalisation RAL 9016
50x41x16mm
IP 65
B1604117 BODY-CASE M, sans zone en creux

B1604117

BODY-CASE M, sans zone en creux Boitier moderne pour les petits appareils du domaine des technologies portables. Conception en trois parties dont la partie supérieure et la partie inférieure en poli brillant et un joint en TPV mat.
Socle de fixation pour circuit imprimé dans la partie supérieure ; après assemblage du boitier, le circuit imprimé tient tout seul entre les parties supérieure et inférieure. Alimentation interne par pile ronde ou pile bouton sur le circuit imprimé ou, en alternative, utilisation d’une pile rechargeable avec bobine permettant un chargement par induction de l’appareil.
Bracelet, kit de fixation, collier etc. en accessoires.

Version Sans zone en creux

Fourniture Partie supérieure et inférieure, joint d‘étanchéité, 4 vis de boitier M2 x 6 mm (T6), 2 barrettes à ressorts (18 mm)

Fermer

B1604117

BODY-CASE M, sans zone en creux ASA (UL 94 HB)
blanc signalisation RAL 9016
50x41x16mm
IP 65
B1604207 BODY-CASE M, avec zone en creux

B1604207

BODY-CASE M, avec zone en creux Boitier moderne pour les petits appareils du domaine des technologies portables. Conception en trois parties dont la partie supérieure et la partie inférieure en poli brillant et un joint en TPV mat. Surface en creux pour clavier à membrane ou feuille décorative.
Socle de fixation pour circuit imprimé dans la partie supérieure ; après assemblage du boitier, le circuit imprimé tient tout seul entre les parties supérieure et inférieure. Alimentation interne par pile ronde ou pile bouton sur le circuit imprimé ; en alternative, utilisation d’une pile rechargeable avec bobine permettant un chargement par induction de l’appareil.
Bracelet, kit de fixation, collier etc. en accessoires.

Version Avec zone en creux

Fourniture Partie supérieure et inférieure, joint d’étanchéité, 4 vis de boitier M2 x 6 mm (T6), 2 barrettes à ressorts (18 mm)

Fermer

B1604207

BODY-CASE M, avec zone en creux ASA (UL 94 HB)
blanc signalisation RAL 9016
50x41x16mm
IP 65
B1604217 BODY-CASE M, avec zone en creux

B1604217

BODY-CASE M, avec zone en creux Boitier moderne pour les petits appareils du domaine des technologies portables. Conception en trois parties dont la partie supérieure et la partie inférieure en poli brillant et un joint en TPV mat. Surface en creux pour clavier à membrane ou feuille décorative.
Socle de fixation pour circuit imprimé dans la partie supérieure ; après assemblage du boitier, le circuit imprimé tient tout seul entre les parties supérieure et inférieure. Alimentation interne par pile ronde ou pile bouton sur le circuit imprimé ; en alternative, utilisation d’une pile rechargeable avec bobine permettant un chargement par induction de l’appareil.
Bracelet, kit de fixation, collier etc. en accessoires.

Version Avec zone en creux

Fourniture Partie supérieure et inférieure, joint d’étanchéité, 4 vis de boitier M2 x 6 mm (T6), 2 barrettes à ressorts (18 mm)

Fermer

B1604217

BODY-CASE M, avec zone en creux ASA (UL 94 HB)
blanc signalisation RAL 9016
50x41x16mm
IP 65
B1606107 BODY-CASE L, sans zone en creux

B1606107

BODY-CASE L, sans zone en creux

Boitier moderne pour les petits appareils du domaine des technologies portables. Conception en trois parties dont la partie supérieure et la partie inférieure en poli brillant et un joint en TPV mat.
Socle de fixation pour circuit imprimé dans la partie supérieure ; après assemblage du boitier, le circuit imprimé tient tout seul entre les parties supérieure et inférieure. Alimentation interne par pile ronde ou pile bouton sur le circuit imprimé ou, en alternative, utilisation d’une pile rechargeable avec bobine permettant un chargement par induction de l’appareil.
Bracelet, kit de fixation, collier etc. en accessoires.

Version Sans zone en creux

Fourniture Partie supérieure et inférieure, joint d‘étanchéité, 4 vis de boitier M2 x 6 mm (T6), 2 barrettes à ressorts (18 mm)

Fermer

B1606107

BODY-CASE L, sans zone en creux ASA (UL 94 HB)
blanc signalisation RAL 9016
55x46x17mm
IP 65
B1606117 BODY-CASE L, sans zone en creux

B1606117

BODY-CASE L, sans zone en creux Boitier moderne pour les petits appareils du domaine des technologies portables. Conception en trois parties dont la partie supérieure et la partie inférieure en poli brillant et un joint en TPV mat.
Socle de fixation pour circuit imprimé dans la partie supérieure ; après assemblage du boitier, le circuit imprimé tient tout seul entre les parties supérieure et inférieure. Alimentation interne par pile ronde ou pile bouton sur le circuit imprimé ou, en alternative, utilisation d’une pile rechargeable avec bobine permettant un chargement par induction de l’appareil.
Bracelet, kit de fixation, collier etc. en accessoires.

Version Sans zone en creux

Fourniture Partie supérieure et inférieure, joint d‘étanchéité, 4 vis de boitier M2 x 6 mm (T6), 2 barrettes à ressorts (18 mm)

Fermer

B1606117

BODY-CASE L, sans zone en creux ASA (UL 94 HB)
blanc signalisation RAL 9016
55x46x17mm
IP 65
B1606207 BODY-CASE L, avec zone en creux

B1606207

BODY-CASE L, avec zone en creux Boitier moderne pour les petits appareils du domaine des technologies portables. Conception en trois parties dont la partie supérieure et la partie inférieure en poli brillant et un joint en TPV mat. Surface en creux pour clavier à membrane ou feuille décorative.
Socle de fixation pour circuit imprimé dans la partie supérieure ; après assemblage du boitier, le circuit imprimé tient tout seul entre les parties supérieure et inférieure. Alimentation interne par pile ronde ou pile bouton sur le circuit imprimé ; en alternative, utilisation d’une pile rechargeable avec bobine permettant un chargement par induction de l’appareil.
Bracelet, kit de fixation, collier etc. en accessoires.

Version Avec zone en creux

Fourniture Partie supérieure et inférieure, joint d’étanchéité, 4 vis de boitier M2 x 6 mm (T6), 2 barrettes à ressorts (18 mm)

Fermer

B1606207

BODY-CASE L, avec zone en creux ASA (UL 94 HB)
blanc signalisation RAL 9016
55x46x17mm
IP 65
B1606217 BODY-CASE L, avec zone en creux

B1606217

BODY-CASE L, avec zone en creux Boitier moderne pour les petits appareils du domaine des technologies portables. Conception en trois parties dont la partie supérieure et la partie inférieure en poli brillant et un joint en TPV mat. Surface en creux pour clavier à membrane ou feuille décorative.
Socle de fixation pour circuit imprimé dans la partie supérieure ; après assemblage du boitier, le circuit imprimé tient tout seul entre les parties supérieure et inférieure. Alimentation interne par pile ronde ou pile bouton sur le circuit imprimé ; en alternative, utilisation d’une pile rechargeable avec bobine permettant un chargement par induction de l’appareil.
Bracelet, kit de fixation, collier etc. en accessoires.

Version Avec zone en creux

Fourniture Partie supérieure et inférieure, joint d’étanchéité, 4 vis de boitier M2 x 6 mm (T6), 2 barrettes à ressorts (18 mm)

Fermer

B1606217

BODY-CASE L, avec zone en creux ASA (UL 94 HB)
blanc signalisation RAL 9016
55x46x17mm
IP 65
A0399T06 Tournevis Torx T6

A0399T06

Tournevis Torx T6 Tournevis avec poignée ergonomique pour visser en toute sécurité, pour le serrage et le desserrage des vis Torx de type T6. (Photo non contractuelle.)

Fourniture 1 tournevis T6

Fermer

A0399T06

Tournevis Torx T6

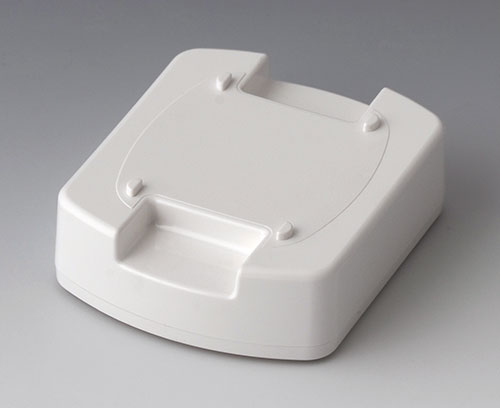

B1704017 Station d'accueil M

B1704017

Station d'accueil M Pour poser votre BODY-CASE M lorsqu'il n'est pas utilisé ou pour la recharge par induction comme exemple d’application (avec votre électronique en complément). Boitier facilement orientable sur la station de chargement grâce aux éléments de guidage. Configuration pour une connexion en série sur demande.

Fourniture Partie supérieure, plaque inférieure, kit de montage

Fermer

B1704017

Station d'accueil M ASA (UL 94 HB)
blanc signalisation RAL 9016
62x50x17mm

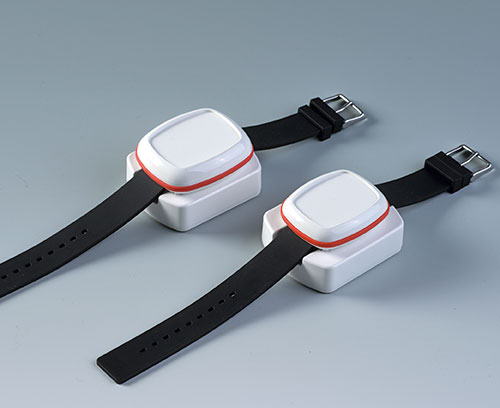

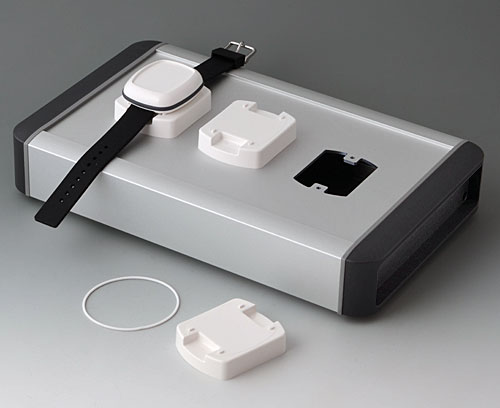

B1704807 Station de chargement M (configuration individualisée)

B1704807

Station de chargement M (configuration individualisée) Pour le rangement du BODY-CASE M en combinaison avec une électronique externe complémentaire, par ex. pour un chargement par induction. Boitier facile à positionner grâce aux éléments de guidage.
L’idéal pour une connexion en série – vissage de la station de chargement sur une console de table ou autre par l’arrière. Joint B1706003 pour accroître le degré de protection, en accessoire.

Fourniture 1 station de chargement

Fermer

B1704807

Station de chargement M (configuration individualisée) ASA (UL 94 HB)
blanc signalisation RAL 9016
62x50x17mm

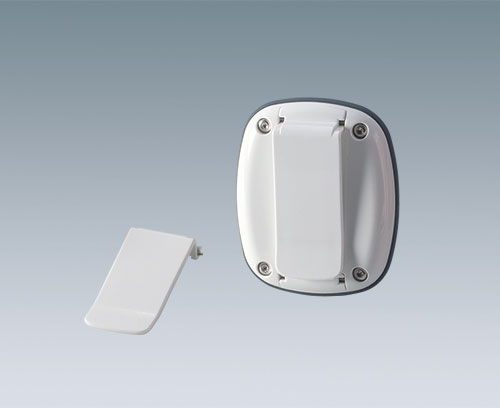

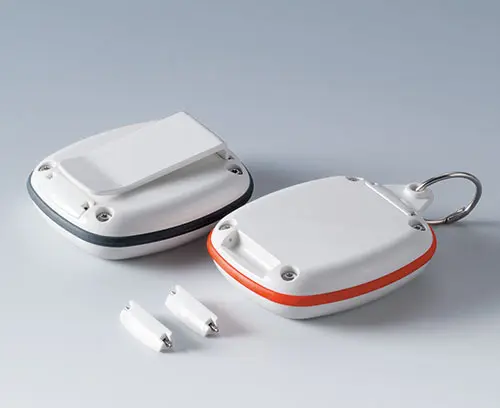

B1706001 Kit de fixation

B1706001

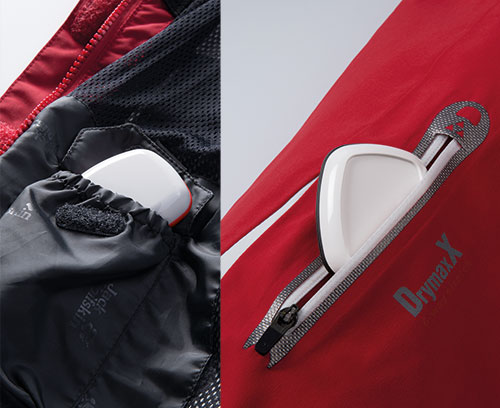

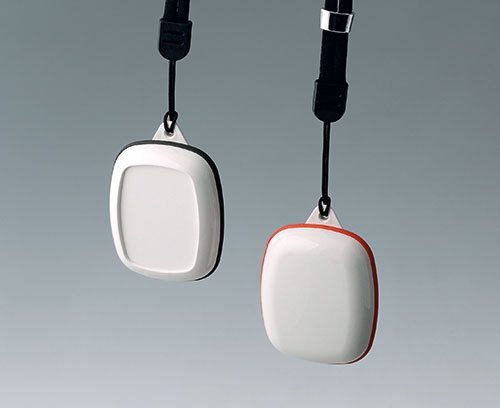

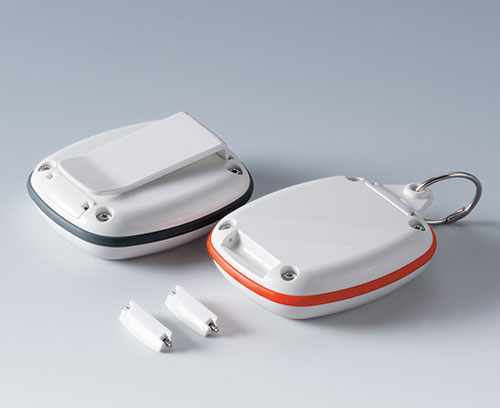

Kit de fixation Accessoire spécial pour le BODY-CASE. Kit constitué d’un clip de fixation pour pochette de chemise ou de pantalon, un œillet de fixation pour collier/chaîne/cordelette et deux caches pour si l’on souhaite couvrir la ou les deux fermetures du bracelet à l'arrière. Fixation avec les barrettes à ressorts (comprises dans la fourniture du boitier).

Fourniture 1 kit

Fermer

B1706001

Kit de fixation ASA (UL 94 HB)
blanc signalisation RAL 9016
B1706003 Joint M/L

B1706003

Joint M/L Degré de protection IP 54. À placer dans la rainure de la station de chargement M/L.

Fourniture 1 joint

Fermer

B1706003

Joint M/L
B1706017 Station d'accueil L

B1706017

Station d'accueil L Pour poser votre BODY-CASE L lorsqu'il n'est pas utilisé ou pour la recharge par induction comme exemple d’application (avec votre électronique en complément). Boitier facilement orientable sur la station de chargement grâce aux éléments de guidage. Configuration pour une connexion en série sur demande.

Fourniture Partie supérieure, plaque inférieure, kit de montage

Fermer

B1706017

Station d'accueil L ASA (UL 94 HB)
blanc signalisation RAL 9016
62x50x17mm

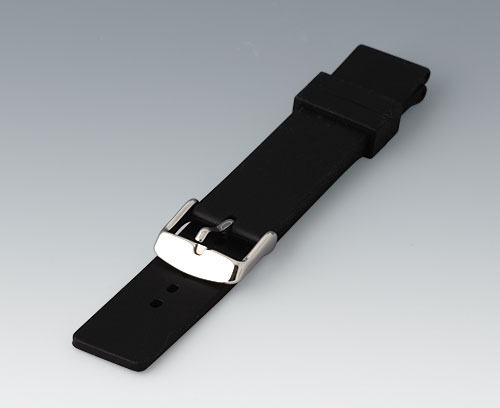

B1706202 Bracelet, 18 mm

B1706202

Bracelet, 18 mm Bracelet spécial en silicone pour le BODY-CASE : Élastique résistant à l’eau et agréable à porter. La surface lisse est, de plus, facile à nettoyer. Largeur de la barrette : 18 mm. Longueur sans fermeture env. 193 mm. Fermeture en acier inox. Fixation avec les barrettes à ressorts (comprises dans la fourniture du boitier).

Fourniture 1 bracelet

Fermer

B1706202

Bracelet, 18 mm Silicone
noir

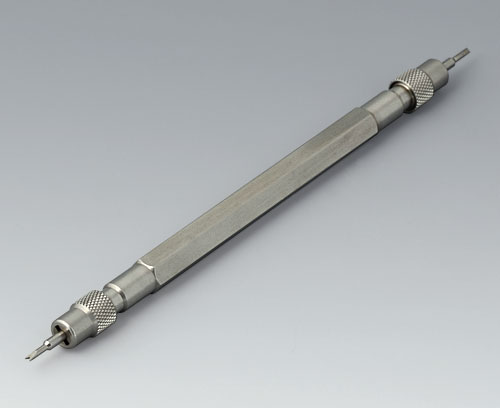

B1706203 Outil pour barrette à ressort

B1706203

Outil pour barrette à ressort Embout en forme de fourche facilitant la mise en place et le retrait des barrettes à ressorts du bracelet, du clip de fixation, de l’œillet et des caches. Le côté pointu permet d’appuyer sur la goupille pour les bracelets métalliques avec maillons de chaîne flexibles ou pour la fermeture. (Photo non contractuelle.)

Fourniture 1 outil pour barrette à ressort

Fermer

B1706203

Outil pour barrette à ressort Acier inoxydable
B1706807 Station de chargement L (configuration individualisée)

B1706807

Station de chargement L (configuration individualisée) Pour le rangement du BODY-CASE L en combinaison avec une électronique externe complémentaire, par ex. pour un chargement par induction. Boitier facile à positionner grâce aux éléments de guidage.
L’idéal pour une connexion en série – vissage de la station de chargement sur une console de table ou autre par l’arrière. Joint B1706003 pour accroître le degré de protection, en accessoire.

Fourniture 1 station de chargement

Fermer

B1706807

Station de chargement L (configuration individualisée) ASA (UL 94 HB)
blanc signalisation RAL 9016
62x50x17mm
B9100043 Dragonne, textile

B9100043

Dragonne, textile Sans fermeture rapide.

Fourniture 1 dragonne

Fermer

B9100043

Dragonne, textile noir
200mm
B9100063 Collier, textile

B9100063

Collier, textile Sans fermeture rapide.

Fourniture 1 collier

Fermer

B9100063

Collier, textile noir
860mm

Options de produit pour Body-Case

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers prêts à l’encastrement, toutes modifications et finitions demandées comprises.
