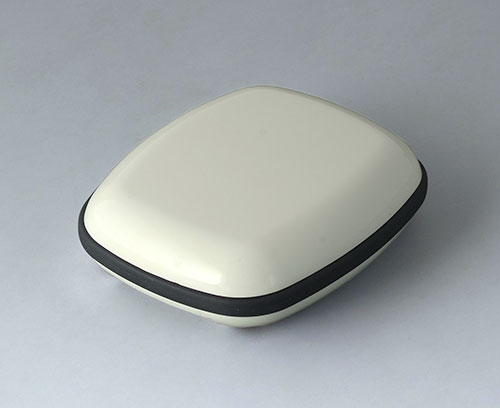

B1604117 BODY-CASE M, sans zone en creux

B1604117

BODY-CASE M, sans zone en creux

Boitier moderne pour les petits appareils du domaine des technologies portables. Conception en trois parties dont la partie supérieure et la partie inférieure en poli brillant et un joint en TPV mat.
Socle de fixation pour circuit imprimé dans la partie supérieure ; après assemblage du boitier, le circuit imprimé tient tout seul entre les parties supérieure et inférieure. Alimentation interne par pile ronde ou pile bouton sur le circuit imprimé ou, en alternative, utilisation d’une pile rechargeable avec bobine permettant un chargement par induction de l’appareil.
Bracelet, kit de fixation, collier etc. en accessoires.

Version

Sans zone en creux

Fourniture

Partie supérieure et inférieure, joint d‘étanchéité, 4 vis de boitier M2 x 6 mm (T6), 2 barrettes à ressorts (18 mm)

  • Composants du système utilisables
  • Options de produit

Accessoires "socle"

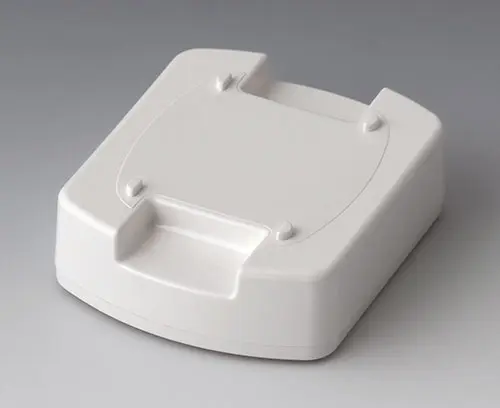

B1704017 Station d'accueil M

B1704017

Station d'accueil M Pour poser votre BODY-CASE M lorsqu'il n'est pas utilisé ou pour la recharge par induction comme exemple d’application (avec votre électronique en complément). Boitier facilement orientable sur la station de chargement grâce aux éléments de guidage. Configuration pour une connexion en série sur demande.

Fourniture Partie supérieure, plaque inférieure, kit de montage

Fermer

B1704017

Station d'accueil M ASA (UL 94 HB)
blanc signalisation RAL 9016
62x50x17mm
B1704807 Station de chargement M (configuration individualisée)

B1704807

Station de chargement M (configuration individualisée) Pour le rangement du BODY-CASE M en combinaison avec une électronique externe complémentaire, par ex. pour un chargement par induction. Boitier facile à positionner grâce aux éléments de guidage.
L’idéal pour une connexion en série – vissage de la station de chargement sur une console de table ou autre par l’arrière. Joint B1706003 pour accroître le degré de protection, en accessoire.

Fourniture 1 station de chargement

Fermer

B1704807

Station de chargement M (configuration individualisée) ASA (UL 94 HB)
blanc signalisation RAL 9016
62x50x17mm

Accessoires "protection"

B1706003 Joint M/L

B1706003

Joint M/L Degré de protection IP 54. À placer dans la rainure de la station de chargement M/L.

Fourniture 1 joint

Fermer

B1706003

Joint M/L

Accessoires "porter"

B1706001 Kit de fixation

B1706001

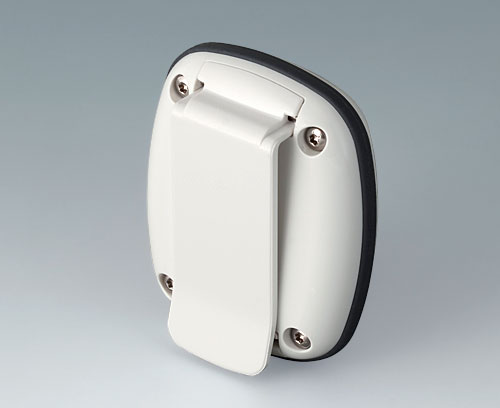

Kit de fixation Accessoire spécial pour le BODY-CASE. Kit constitué d’un clip de fixation pour pochette de chemise ou de pantalon, un œillet de fixation pour collier/chaîne/cordelette et deux caches pour si l’on souhaite couvrir la ou les deux fermetures du bracelet à l'arrière. Fixation avec les barrettes à ressorts (comprises dans la fourniture du boitier).

Fourniture 1 kit

Fermer

B1706001

Kit de fixation ASA (UL 94 HB)
blanc signalisation RAL 9016
B1706202 Bracelet, 18 mm

B1706202

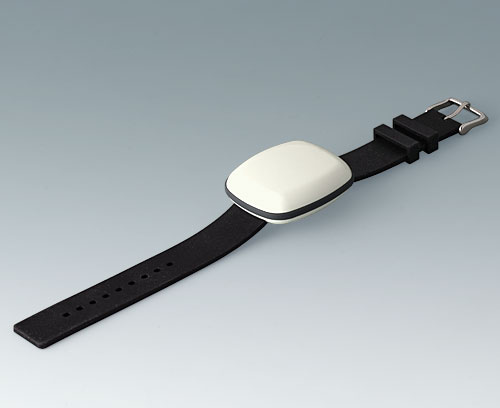

Bracelet, 18 mm Bracelet spécial en silicone pour le BODY-CASE : Élastique résistant à l’eau et agréable à porter. La surface lisse est, de plus, facile à nettoyer. Largeur de la barrette : 18 mm. Longueur sans fermeture env. 193 mm. Fermeture en acier inox. Fixation avec les barrettes à ressorts (comprises dans la fourniture du boitier).

Fourniture 1 bracelet

Fermer

B1706202

Bracelet, 18 mm Silicone
noir
B1706203 Outil pour barrette à ressort

B1706203

Outil pour barrette à ressort Embout en forme de fourche facilitant la mise en place et le retrait des barrettes à ressorts du bracelet, du clip de fixation, de l’œillet et des caches. Le côté pointu permet d’appuyer sur la goupille pour les bracelets métalliques avec maillons de chaîne flexibles ou pour la fermeture. (Photo non contractuelle.)

Fourniture 1 outil pour barrette à ressort

Fermer

B1706203

Outil pour barrette à ressort Acier inoxydable
B9100043 Dragonne, textile

B9100043

Dragonne, textile Sans fermeture rapide.

Fourniture 1 dragonne

Fermer

B9100043

Dragonne, textile noir
200mm
B9100063 Collier, textile

B9100063

Collier, textile Sans fermeture rapide.

Fourniture 1 collier

Fermer

B9100063

Collier, textile noir
860mm

Accessoires "vis"

A0399T06 Tournevis Torx T6

A0399T06

Tournevis Torx T6 Tournevis avec poignée ergonomique pour visser en toute sécurité, pour le serrage et le desserrage des vis Torx de type T6. (Photo non contractuelle.)

Fourniture 1 tournevis T6

Fermer

A0399T06

Tournevis Torx T6

Options de produit pour B1604117

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Informations complémentaires / plans
  • Données commerciales
Matériau
ASA (UL 94 HB)
Partie inférieure et supérieure
TPV 50A
Joint d’étanchéité
Degré de protection
Couleur
Partie inférieure et supérieure blanc signalisation RAL 9016,
Joint d’étanchéité lava
Longueur
50 mm
Largeur
41 mm
Hauteur
16 mm
Long. circuit imprimé,
partie inférieure
35 mm
Larg. circuit imprimé,
partie inférieure
34 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication liées au matériau.

Fichier de catalogue

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Autres informations

Poids/1 pc
11 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
