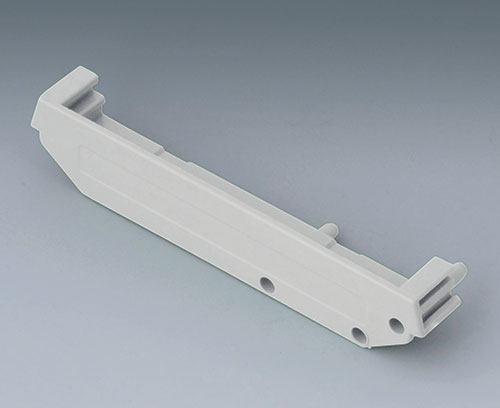

B6724333 RAILTEC SUP. 72, pièce terminale

B6724333

RAILTEC SUP. 72, pièce terminale

Construction modulaire. Assemblage sûr par emboîtement. Composants minimum pour un support : 2 pièces terminals. La combinaison avec les parties intermédiaires (art. sép.) permet une adaptation optimale à la taille requise. La largeur des platines découle de l'addition des dimensions des différentes pièces.

Fourniture

1 pièce terminale

  • Composants/Accessoires
  • Options de produit

Composants du système pour compléter

B6724330 RAILTEC SUP. 72, partie intermédiaire

B6724330

RAILTEC SUP. 72, partie intermédiaire Parties intermédiaires permettent une adaptation optimale à la taille requise. Construction modulaire. Assemblage sûr par emboîtement. 2 piéce terminales avec/sans pied (art. sép.) néssesaire. La largeur des platines découle de l'addition des dimensions des différentes pièces.

Fourniture 1 partie intermédiaire

Fermer

B6724330

RAILTEC SUP. 72, partie intermédiaire
Produit ajouté à votre panier
PA6 FR (30) (UL 94 V-0)
gris clair
82x11,25x16mm
B6724331 RAILTEC SUP. 72, partie intermédiaire

B6724331

RAILTEC SUP. 72, partie intermédiaire Parties intermédiaires permettent une adaptation optimale à la taille requise. Construction modulaire. Assemblage sûr par emboîtement. 2 piéce terminales avec/sans pied (art. sép.) néssesaire. La largeur des platines découle de l'addition des dimensions des différentes pièces.

Fourniture 1 partie intermédiaire

Fermer

B6724331

RAILTEC SUP. 72, partie intermédiaire
Produit ajouté à votre panier
PA6 FR (30) (UL 94 V-0)
gris clair
82x22,5x16mm
B6724332 RAILTEC SUP. 72, partie intermédiaire

B6724332

RAILTEC SUP. 72, partie intermédiaire Parties intermédiaires permettent une adaptation optimale à la taille requise. Construction modulaire. Assemblage sûr par emboîtement. 2 piéce terminales avec/sans pied (art. sép.) néssesaire. La largeur des platines découle de l'addition des dimensions des différentes pièces.

Fourniture 1 partie intermédiaire

Fermer

B6724332

RAILTEC SUP. 72, partie intermédiaire
Produit ajouté à votre panier
PA6 FR (30) (UL 94 V-0)
gris clair
82x45x16mm
B6724337 RAILTEC SUP. 72, pied

B6724337

RAILTEC SUP. 72, pied Utilisable pour la partie intermédiaire et la pièce terminale sans pied. Counvient pour des barrettes DIN EN 60715 (TH35, G32 et TH15).

Fourniture 1 pied

Fermer

B6724337

RAILTEC SUP. 72, pied
Produit ajouté à votre panier
PA6 FR (30) (UL 94 V-0)
gris clair

Accessoires "muraux/support"

B6824532 Jeu de support mural SUP. 72

B6824532

Jeu de support mural SUP. 72 Permet une fixation directement au mur, convient pour la pièce terminale.

Fourniture jeu de deux pièces

Fermer

B6824532

Jeu de support mural SUP. 72
Produit ajouté à votre panier
PA6 FR (30) (UL 94 V-0)
gris clair

Options de produit pour B6724333

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Longueur
82 mm
Largeur
11,2 mm
Hauteur
16 mm
Long. circuit imprimé,
partie inférieure
72 mm
Larg. circuit imprimé,
partie inférieure
10 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
4 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Royaume-Uni
