B6724331 RAILTEC SUP. 72, partie intermédiaire

B6724331

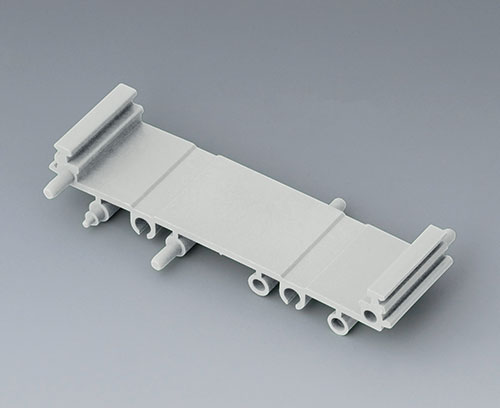

RAILTEC SUP. 72, partie intermédiaire

Parties intermédiaires permettent une adaptation optimale à la taille requise. Construction modulaire. Assemblage sûr par emboîtement. 2 piéce terminales avec/sans pied (art. sép.) néssesaire. La largeur des platines découle de l'addition des dimensions des différentes pièces.

Fourniture

1 partie intermédiaire

  • Composants/Accessoires
  • Options de produit

Composants du système pour compléter

B6724333 RAILTEC SUP. 72, pièce terminale

B6724333

RAILTEC SUP. 72, pièce terminale Construction modulaire. Assemblage sûr par emboîtement. Composants minimum pour un support : 2 pièces terminals. La combinaison avec les parties intermédiaires (art. sép.) permet une adaptation optimale à la taille requise. La largeur des platines découle de l'addition des dimensions des différentes pièces.

Fourniture 1 pièce terminale

Fermer

B6724333

RAILTEC SUP. 72, pièce terminale
Produit ajouté à votre panier
PA6 FR (30) (UL 94 V-0)
gris clair
82x11,2x16mm
B6724334 RAILTEC SUP. 72, pièce terminale

B6724334

RAILTEC SUP. 72, pièce terminale Construction modulaire. Assemblage sûr par emboîtement. Composants minimum pour un support : 2 pièces terminals. La combinaison avec les parties intermédiaires (art. sép.) permet une adaptation optimale à la taille requise. La largeur des platines découle de l'addition des dimensions des différentes pièces.

Fourniture 1 pièce terminale

Fermer

B6724334

RAILTEC SUP. 72, pièce terminale
Produit ajouté à votre panier
PA6 FR (30) (UL 94 V-0)
gris clair
82x22,2x16mm
B6724335 RAILTEC SUP. 72, pièce terminale + pied

B6724335

RAILTEC SUP. 72, pièce terminale + pied Construction modulaire. Assemblage sûr par emboîtement. Composants minimum pour un support : 2 pièces terminals. La combinaison avec les parties intermédiaires (art. sép.) permet une adaptation optimale à la taille requise. La largeur des platines découle de l'addition des dimensions des différentes pièces. Counvient pour des barrettes DIN EN 60715 (TH35).

Fourniture 1 pièce terminale

Fermer

B6724335

RAILTEC SUP. 72, pièce terminale + pied
Produit ajouté à votre panier
PA6 FR (30) (UL 94 V-0)
gris clair
82x11,2x22,5mm
B6724336 RAILTEC SUP. 72, pièce terminale + pied

B6724336

RAILTEC SUP. 72, pièce terminale + pied Construction modulaire. Assemblage sûr par emboîtement. Composants minimum pour un support: 2 pièces terminals. La combinaison avec les parties intermédiaires (art. sép.) permet une adaptation optimale à la taille requise. La largeur des platines découle de l'addition des dimensions des différentes pièces. Counvient pour des barrettes DIN EN 60715 (TH35).

Fourniture 1 pièce terminale

Fermer

B6724336

RAILTEC SUP. 72, pièce terminale + pied
Produit ajouté à votre panier
PA6 FR (30) (UL 94 V-0)
gris clair
82x22,2x22,5mm
B6724337 RAILTEC SUP. 72, pied

B6724337

RAILTEC SUP. 72, pied Utilisable pour la partie intermédiaire et la pièce terminale sans pied. Counvient pour des barrettes DIN EN 60715 (TH35, G32 et TH15).

Fourniture 1 pied

Fermer

B6724337

RAILTEC SUP. 72, pied
Produit ajouté à votre panier
PA6 FR (30) (UL 94 V-0)
gris clair

Options de produit pour B6724331

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Longueur
82 mm
Largeur
22,5 mm
Hauteur
16 mm
Long. circuit imprimé,
partie inférieure
72 mm
Larg. circuit imprimé,
partie inférieure
22,5 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
6 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Royaume-Uni
