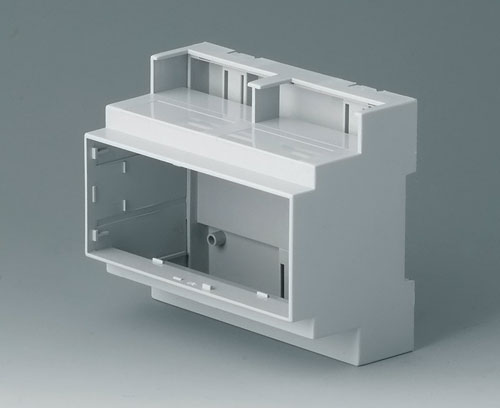

B6705105 RAILTEC C, 6 modules, Vers. III

B6705105

RAILTEC C, 6 modules, Vers. III

Boitier avec 1 côte ouvert. Conçu pour la fixation sur barrettes DIN EN 60715 (TH35). Partie inf. avec bossages de fixation. Guides verticaux et horizontale pour l'introduction du circuit imprimé. Assemblage par simple encliquetage des éléments du boitier.

Version

Partie frontale ouverte*, côte raccordement avec paroi de boitier prolongée (*une traverse assure plus de stabilité pendant le transport-facile à enlever)

Fourniture

1 partie inférieure, 3 clips encliquetable, 1 partie supérieure

  • Composants/Accessoires
  • Options de produit

Accessoires "bornes"

B6601222 Réglette à broches, grille 5,08

B6601222

Réglette à broches, grille 5,08 Réglette à broches "carte", grille 5,08. 5 points.

Fourniture 1 pce

Fermer

B6601222

Réglette à broches, grille 5,08
Produit ajouté à votre panier
PA 6 (UL 94 V-0)
B6601223 Réglette à broches, grille 5,08

B6601223

Réglette à broches, grille 5,08 Réglette à broches "Connecteur", grille 5,08. 5 points.

Fourniture 1 pce

Fermer

B6601223

Réglette à broches, grille 5,08
Produit ajouté à votre panier
PA 6 (UL 94 V-0)
B6602222 Réglette à broches, grille 5,08

B6602222

Réglette à broches, grille 5,08 Réglette à broches "carte", grille 5,08. 9 points.

Fourniture 1 pce

Fermer

B6602222

Réglette à broches, grille 5,08
Produit ajouté à votre panier
PA 6 (UL 94 V-0)
B6602223 Réglette à broches, grille 5,08

B6602223

Réglette à broches, grille 5,08 Réglette à broches "Connecteur", grille 5,08. 9 points.

Fourniture 1 pce

Fermer

B6602223

Réglette à broches, grille 5,08
Produit ajouté à votre panier
PA 6 (UL 94 V-0)
B6606222 Réglette à broches, grille 5,08

B6606222

Réglette à broches, grille 5,08 Réglette à broches "carte", grille 5,08. 2 points.

Fourniture 1 pce

Fermer

B6606222

Réglette à broches, grille 5,08
Produit ajouté à votre panier
PA 6 (UL 94 V-0)
B6606223 Réglette à broches, grille 5,08

B6606223

Réglette à broches, grille 5,08 Réglette à broches "Connecteur", grille 5,08. 2 points.

Fourniture 1 pce

Fermer

B6606223

Réglette à broches, grille 5,08
Produit ajouté à votre panier
PA 6 (UL 94 V-0)
B6802650 Borne à circuit imprimé, grille 5,08

B6802650

Borne à circuit imprimé, grille 5,08 Borne à circuit imprimé, grille 5,08. 9 points.

Fourniture 1 pce

Fermer

B6802650

Borne à circuit imprimé, grille 5,08
Produit ajouté à votre panier
PA 68 (UL 94 V-0)
gris clair

Accessoires

B6805100 Plaque avant, 6 modules

B6805100

Plaque avant, 6 modules Encliquetable.

Fourniture 1 plaque avant

Fermer

B6805100

Plaque avant, 6 modules
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair
102x42mm
B6805101 Couvercle convexe sans charnière, 6 modules

B6805101

Couvercle convexe sans charnière, 6 modules Encliquetable.

Fourniture 1 couvercle

Fermer

B6805101

Couvercle convexe sans charnière, 6 modules
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair
B6805120 Cadre, 6 modules

B6805120

Cadre, 6 modules Permet de placer un circuit imprimé supplémentaire et d'utiliser le couvercle avant convexe avec charnière. Encliquetable.

Fourniture 1 cadre

Fermer

B6805120

Cadre, 6 modules
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair
B6805200 Plaque avant, 6 modules

B6805200

Plaque avant, 6 modules Encliquetable.

Fourniture 1 plaque avant

Fermer

B6805200

Plaque avant, 6 modules
Produit ajouté à votre panier
PC (UL 94 V-0)
transparent
102x42mm
B6805201 Couvercle convexe sans charnière, 6 modules

B6805201

Couvercle convexe sans charnière, 6 modules Encliquetable.

Fourniture 1 couvercle

Fermer

B6805201

Couvercle convexe sans charnière, 6 modules
Produit ajouté à votre panier
PC (UL 94 V-0)
transparent
B6805202 Couvercle convexe avec charnière, 6 modules

B6805202

Couvercle convexe avec charnière, 6 modules Seulement pour RAILTEC C avec cadre.

Fourniture 1 couvercle

Fermer

B6805202

Couvercle convexe avec charnière, 6 modules
Produit ajouté à votre panier
PC (UL 94 V-0)
transparent
B6805300 Plaque avant, 6 modules

B6805300

Plaque avant, 6 modules Encliquetable.

Fourniture 1 plaque avant

Fermer

B6805300

Plaque avant, 6 modules
Produit ajouté à votre panier
PC (UL 94 V-0)
rouge transparent
102x42mm
B6805301 Couvercle convexe sans charnière, 6 modules

B6805301

Couvercle convexe sans charnière, 6 modules Encliquetable.

Fourniture 1 couvercle

Fermer

B6805301

Couvercle convexe sans charnière, 6 modules
Produit ajouté à votre panier
PC (UL 94 V-0)
rouge transparent
B6805302 Couvercle convexe avec charnière, 6 modules

B6805302

Couvercle convexe avec charnière, 6 modules Seulement pour RAILTEC C avec cadre.

Fourniture 1 couvercle

Fermer

B6805302

Couvercle convexe avec charnière, 6 modules
Produit ajouté à votre panier
PC (UL 94 V-0)
rouge transparent
B6805400 Plaque avant, 6 modules

B6805400

Plaque avant, 6 modules Encliquetable.

Fourniture 1 plaque avant

Fermer

B6805400

Plaque avant, 6 modules
Produit ajouté à votre panier
PC (UL 94 V-0)
verre fumé
102x42mm

Options de produit pour B6705105

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Couleur
Partie inférieure et supérieure gris clair,
Clip de fixation noir/translucide
Standards
Largeur
106 mm
Hauteur
90 mm
Profondeur
58 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Autres informations

Poids/1 pc
72 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Royaume-Uni
