B6704103

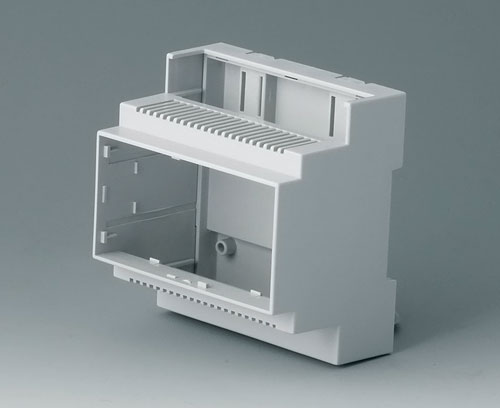

RAILTEC C, 5 modules, Vers. II

Boitier avec 1 côte ouvert - pour 1 couvre-bornes (acc.) max. Conçu pour la fixation sur barrettes DIN EN 60715 (TH35). Partie inf. avec bossages de fixation. Guides verticaux et horizontale pour l'introduction du circuit imprimé. Assemblage par simple encliquetage des éléments du boitier.

Version

Partie frontale ouverte*, côte raccordement avec passage libre, avec fentes d'aération (*une traverse assure plus de stabilité pendant le transport-facile à enlever)

Fourniture

1 partie inférieure, 3 clips encliquetable, 1 partie supérieure

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour B6704103

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Accessoires "bornes"

B6601222 Réglette à broches, grille 5,08

B6601222

Réglette à broches, grille 5,08 Réglette à broches "carte", grille 5,08. 5 points.

Fourniture 1 pce

B6601222

Réglette à broches, grille 5,08
Produit ajouté à votre panier
B6601223 Réglette à broches, grille 5,08

B6601223

Réglette à broches, grille 5,08 Réglette à broches "Connecteur", grille 5,08. 5 points.

Fourniture 1 pce

B6601223

Réglette à broches, grille 5,08
Produit ajouté à votre panier
B6602222 Réglette à broches, grille 5,08

B6602222

Réglette à broches, grille 5,08 Réglette à broches "carte", grille 5,08. 9 points.

Fourniture 1 pce

B6602222

Réglette à broches, grille 5,08
Produit ajouté à votre panier
B6602223 Réglette à broches, grille 5,08

B6602223

Réglette à broches, grille 5,08 Réglette à broches "Connecteur", grille 5,08. 9 points.

Fourniture 1 pce

B6602223

Réglette à broches, grille 5,08
Produit ajouté à votre panier
B6603222 Réglette à broches, grille 5,08

B6603222

Réglette à broches, grille 5,08 Réglette à broches "Platine", grille 5,08. 12 points.

Fourniture 1 pce

B6603222

Réglette à broches, grille 5,08
Produit ajouté à votre panier
B6603223 Réglette à broches, grille 5,08

B6603223

Réglette à broches, grille 5,08 Réglette à broches "Connecteur", grille 5,08. 12 points.

Fourniture 1 pce

B6603223

Réglette à broches, grille 5,08
Produit ajouté à votre panier
B6605222 Réglette à broches, grille 5,08

B6605222

Réglette à broches, grille 5,08 Réglette à broches "carte", grille 5,08. 13 points.

Fourniture 1 pce

B6605222

Réglette à broches, grille 5,08
Produit ajouté à votre panier
B6605223 Réglette à broches, grille 5,08

B6605223

Réglette à broches, grille 5,08 Réglette à broches "Connecteur", grille 5,08. 13 points.

Fourniture 1 pce

B6605223

Réglette à broches, grille 5,08
Produit ajouté à votre panier
B6606222 Réglette à broches, grille 5,08

B6606222

Réglette à broches, grille 5,08 Réglette à broches "carte", grille 5,08. 2 points.

Fourniture 1 pce

B6606222

Réglette à broches, grille 5,08
Produit ajouté à votre panier
B6606223 Réglette à broches, grille 5,08

B6606223

Réglette à broches, grille 5,08 Réglette à broches "Connecteur", grille 5,08. 2 points.

Fourniture 1 pce

B6606223

Réglette à broches, grille 5,08
Produit ajouté à votre panier
B6607222 Réglette à broches, grille 5,08

B6607222

Réglette à broches, grille 5,08 Réglette à broches "carte", grille 5,08. 15 points.

Fourniture 1 pce

B6607222

Réglette à broches, grille 5,08
Produit ajouté à votre panier
B6607223 Réglette à broches, grille 5,08

B6607223

Réglette à broches, grille 5,08 Réglette à broches "connecteur", grille 5,08. 15 points.

Fourniture 1 pce

B6607223

Réglette à broches, grille 5,08
Produit ajouté à votre panier
B6804650 Borne à circuit imprimé, grille 5,08

B6804650

Borne à circuit imprimé, grille 5,08 Borne à circuit imprimé, grille 5.08. 15 points.

Fourniture 1 pce

B6804650

Borne à circuit imprimé, grille 5,08
Produit ajouté à votre panier

gris clair

Accessoires "couvre-bornes"

B6804111 Couvre-bornes, fermé

B6804111

Couvre-bornes, fermé Assemblage par simple encliquetage des éléments du boitier.

Version Fermé

Fourniture 1 pce

B6804111

Couvre-bornes, fermé
Produit ajouté à votre panier

gris clair
B6804112 Couvre-bornes, avec perforations, 5,08

B6804112

Couvre-bornes, avec perforations, 5,08 Assemblage par simple encliquetage des éléments du boitier.

Version 15 pole (est prévu pour l'utilisation de borniers á circuits imprimés, grille 5,08)

Fourniture 1 pce

B6804112

Couvre-bornes, avec perforations, 5,08
Produit ajouté à votre panier

gris clair
B6804113 Couvre-bornes, avec alésages, 5,08

B6804113

Couvre-bornes, avec alésages, 5,08 Assemblage par simple encliquetage des éléments du boitier.

Version 15 pole (est prévu pour l'utilisation de borniers á circuits imprimés, grille 5,08)

Fourniture 1 pce

B6804113

Couvre-bornes, avec alésages, 5,08
Produit ajouté à votre panier

gris clair
B6804114 Couvre-bornes, avec alésages, 7,5 & 7,62

B6804114

Couvre-bornes, avec alésages, 7,5 & 7,62 Assemblage par simple encliquetage des éléments du boitier.

Version 10 pole (est prévu pour l'utilisation de borniers á circuits imprimés, grille 7,5 & 7,62)

Fourniture 1 pce

B6804114

Couvre-bornes, avec alésages, 7,5 & 7,62
Produit ajouté à votre panier

gris clair
B6804115 Couvre-bornes, avec alésages, 10,16

B6804115

Couvre-bornes, avec alésages, 10,16 Assemblage par simple encliquetage des éléments du boitier.

Version 7 pole (est prévu pour l'utilisation de borniers á circuits imprimés, grille 10,16)

Fourniture 1 pce

B6804115

Couvre-bornes, avec alésages, 10,16
Produit ajouté à votre panier

gris clair

Accessoires

B6804100 Plaque avant, 5 modules

B6804100

Plaque avant, 5 modules Encliquetable.

Fourniture 1 plaque avant

B6804100

Plaque avant, 5 modules
Produit ajouté à votre panier

gris clair
84x42mm
B6804200 Plaque avant, 5 modules

B6804200

Plaque avant, 5 modules Encliquetable.

Fourniture 1 plaque avant

B6804200

Plaque avant, 5 modules
Produit ajouté à votre panier

transparent
84x42mm

Options de produit pour B6704103

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

Matériau

Couleur
Partie inférieure et supérieure gris clair,
Clip de fixation noir/translucide
Standards
conforme RoHS
DIN EN 60715 TH35
conforme REACH
Largeur
88 mm
Hauteur
90 mm
Profondeur
58 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Autres informations

Poids/1 pc
63 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
UK

Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B6704103 et transmettez-nous votre demande de devis.
