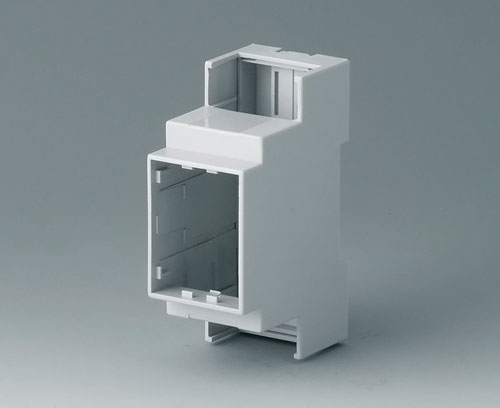

B6701100 RAILTEC C, 2 modules, Vers. I

B6701100

RAILTEC C, 2 modules, Vers. I

Boitier avec 2 côtes ouverts - pour 2 couvre-bornes (acc.) max. Conçu pour la fixation sur barrettes DIN EN 60715 (TH35). Partie inf. avec bossages de fixation. Guides verticaux et horizontale pour l'introduction du circuit imprimé. Assemblage par simple encliquetage des éléments du boitier. Couvre-bornes, cadre, plaque avant, couvercle convexe voir accessoires.

Version

Partie frontale ouverte, côte raccordement avec passage libre

Fourniture

1 partie inférieure, 2 clips encliquetable, 1 partie supérieure

  • Composants/Accessoires
  • Options de produit

Accessoires "muraux/support"

B6811542 Adaptateur

B6811542

Adaptateur Convient pour DIN EN 60715 (TH35, G32 et TH15).

Fourniture 1 pce

Fermer

B6811542

Adaptateur
Produit ajouté à votre panier
PA 6 (UL 94 V-0)
vert

Accessoires "bornes"

B6601222 Réglette à broches, grille 5,08

B6601222

Réglette à broches, grille 5,08 Réglette à broches "carte", grille 5,08. 5 points.

Fourniture 1 pce

Fermer

B6601222

Réglette à broches, grille 5,08
Produit ajouté à votre panier
PA 6 (UL 94 V-0)
B6601223 Réglette à broches, grille 5,08

B6601223

Réglette à broches, grille 5,08 Réglette à broches "Connecteur", grille 5,08. 5 points.

Fourniture 1 pce

Fermer

B6601223

Réglette à broches, grille 5,08
Produit ajouté à votre panier
PA 6 (UL 94 V-0)
B6606222 Réglette à broches, grille 5,08

B6606222

Réglette à broches, grille 5,08 Réglette à broches "carte", grille 5,08. 2 points.

Fourniture 1 pce

Fermer

B6606222

Réglette à broches, grille 5,08
Produit ajouté à votre panier
PA 6 (UL 94 V-0)
B6606223 Réglette à broches, grille 5,08

B6606223

Réglette à broches, grille 5,08 Réglette à broches "Connecteur", grille 5,08. 2 points.

Fourniture 1 pce

Fermer

B6606223

Réglette à broches, grille 5,08
Produit ajouté à votre panier
PA 6 (UL 94 V-0)
B6801650 Borne à circuit imprimé, grille 5,08

B6801650

Borne à circuit imprimé, grille 5,08 Borne à circuit imprimé, grille 5,08. 6 points.

Fourniture 1 pce

Fermer

B6801650

Borne à circuit imprimé, grille 5,08
Produit ajouté à votre panier
PA 68 (UL 94 V-0)
gris clair

Accessoires "couvre-bornes"

B6801111 Couvre-bornes, fermé

B6801111

Couvre-bornes, fermé Assemblage par simple encliquetage des éléments du boitier.

Version Fermé

Fourniture 1 pce

Fermer

B6801111

Couvre-bornes, fermé
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair
B6801112 Couvre-bornes, avec perforations, 5,08

B6801112

Couvre-bornes, avec perforations, 5,08 Assemblage par simple encliquetage des éléments du boitier.

Version 6 pole (est prévu pour l'utilisation de borniers á circuits imprimés, grille 5,08)

Fourniture 1 pce

Fermer

B6801112

Couvre-bornes, avec perforations, 5,08
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair
B6801113 Couvre-bornes, avec alésages, 5,08

B6801113

Couvre-bornes, avec alésages, 5,08 Assemblage par simple encliquetage des éléments du boitier.

Version 6 pole (est prévu pour l'utilisation de borniers á circuits imprimés, grille 5,08)

Fourniture 1 pce

Fermer

B6801113

Couvre-bornes, avec alésages, 5,08
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair
B6801114 Couvre-bornes, avec alésages, 7,5 & 7,62

B6801114

Couvre-bornes, avec alésages, 7,5 & 7,62 Assemblage par simple encliquetage des éléments du boitier.

Version 4 pole (est prévu pour l'utilisation de borniers á circuits imprimés, grille 7,5 & 7,62)

Fourniture 1 pce

Fermer

B6801114

Couvre-bornes, avec alésages, 7,5 & 7,62
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair
B6801115 Couvre-bornes, avec alésages, 10,16

B6801115

Couvre-bornes, avec alésages, 10,16 Assemblage par simple encliquetage des éléments du boitier.

Version 3 pole (est prévu pour l'utilisation de borniers á circuits imprimés, grille 10,16)

Fourniture 1 pce

Fermer

B6801115

Couvre-bornes, avec alésages, 10,16
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair

Accessoires

B6801100 Plaque avant, 2 modules

B6801100

Plaque avant, 2 modules Encliquetable.

Fourniture 1 plaque avant

Fermer

B6801100

Plaque avant, 2 modules
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair
32x42mm
B6801101 Couvercle convexe sans charnière, 2 modules

B6801101

Couvercle convexe sans charnière, 2 modules Encliquetable.

Fourniture 1 couvercle

Fermer

B6801101

Couvercle convexe sans charnière, 2 modules
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair
B6801120 Cadre, 2 modules

B6801120

Cadre, 2 modules Permet de placer un circuit imprimé supplémentaire et d'utiliser le couvercle avant convexe avec charnière. Encliquetable.

Fourniture 1 cadre

Fermer

B6801120

Cadre, 2 modules
Produit ajouté à votre panier
PC (UL 94 V-0)
gris clair
B6801200 Plaque avant, 2 modules

B6801200

Plaque avant, 2 modules Encliquetable.

Fourniture 1 plaque avant

Fermer

B6801200

Plaque avant, 2 modules
Produit ajouté à votre panier
PC (UL 94 V-0)
transparent
32x42mm
B6801201 Couvercle convexe sans charnière, 2 modules

B6801201

Couvercle convexe sans charnière, 2 modules Encliquetable.

Fourniture 1 couvercle

Fermer

B6801201

Couvercle convexe sans charnière, 2 modules
Produit ajouté à votre panier
PC (UL 94 V-0)
transparent
B6801202 Couvercle convexe avec charnière, 2 modules

B6801202

Couvercle convexe avec charnière, 2 modules Seulement pour RAILTEC C avec cadre.

Fourniture 1 couvercle

Fermer

B6801202

Couvercle convexe avec charnière, 2 modules
Produit ajouté à votre panier
PC (UL 94 V-0)
transparent
B6801300 Plaque avant, 2 modules

B6801300

Plaque avant, 2 modules Encliquetable.

Fourniture 1 plaque avant

Fermer

B6801300

Plaque avant, 2 modules
Produit ajouté à votre panier
PC (UL 94 V-0)
rouge transparent
32x42mm
B6801301 Couvercle convexe sans charnière, 2 modules

B6801301

Couvercle convexe sans charnière, 2 modules Encliquetable.

Fourniture 1 couvercle

Fermer

B6801301

Couvercle convexe sans charnière, 2 modules
Produit ajouté à votre panier
PC (UL 94 V-0)
rouge transparent
B6801302 Couvercle convexe avec charnière, 2 modules

B6801302

Couvercle convexe avec charnière, 2 modules Seulement pour RAILTEC C avec cadre.

Fourniture 1 couvercle

Fermer

B6801302

Couvercle convexe avec charnière, 2 modules
Produit ajouté à votre panier
PC (UL 94 V-0)
rouge transparent
B6801400 Plaque avant, 2 modules

B6801400

Plaque avant, 2 modules Encliquetable.

Fourniture 1 plaque avant

Fermer

B6801400

Plaque avant, 2 modules
Produit ajouté à votre panier
PC (UL 94 V-0)
verre fumé
32x42mm

Options de produit pour B6701100

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Couleur
Partie inférieure et supérieure gris clair,
Clip de fixation noir/translucide
Standards
Largeur
36 mm
Hauteur
90 mm
Profondeur
58 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Autres informations

Poids/1 pc
32 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Royaume-Uni
