Support de pile et contacts
Jeu de compartiment piles AABoitier DATEC-TERMINAL avec support de pile 9 VSupport de pile rondesupport de pile 9 V Support de pile et contacts

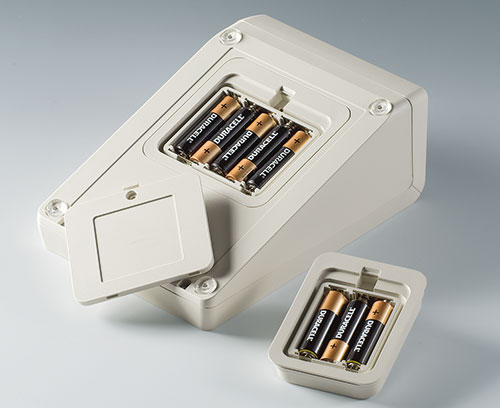

Jeu de compartiment piles AA

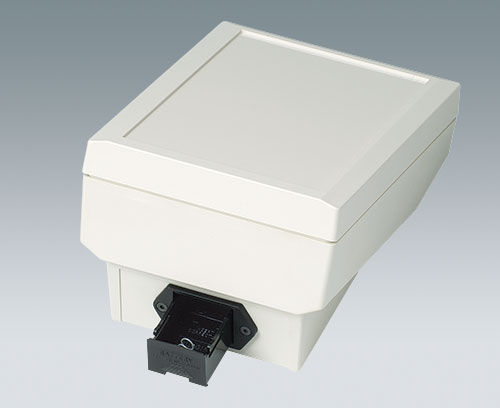

Boitier DATEC-TERMINAL avec support de pile 9 V

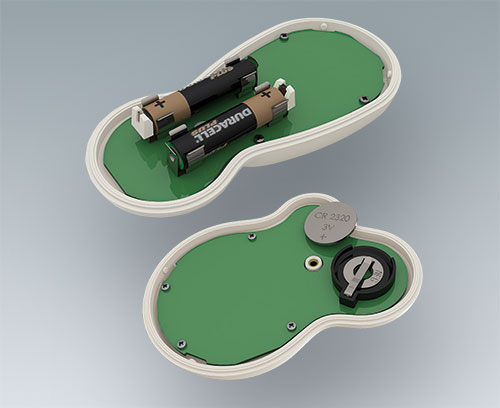

Support de pile ronde

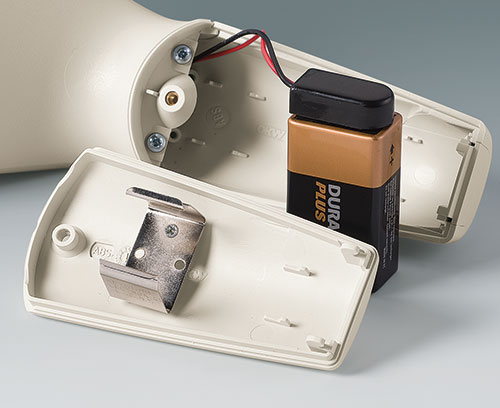

Support de pile 9 V

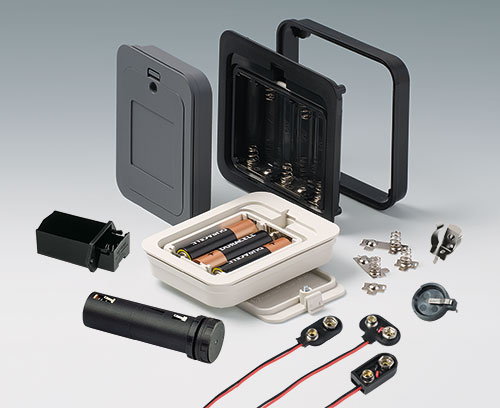

Support de pile et contacts

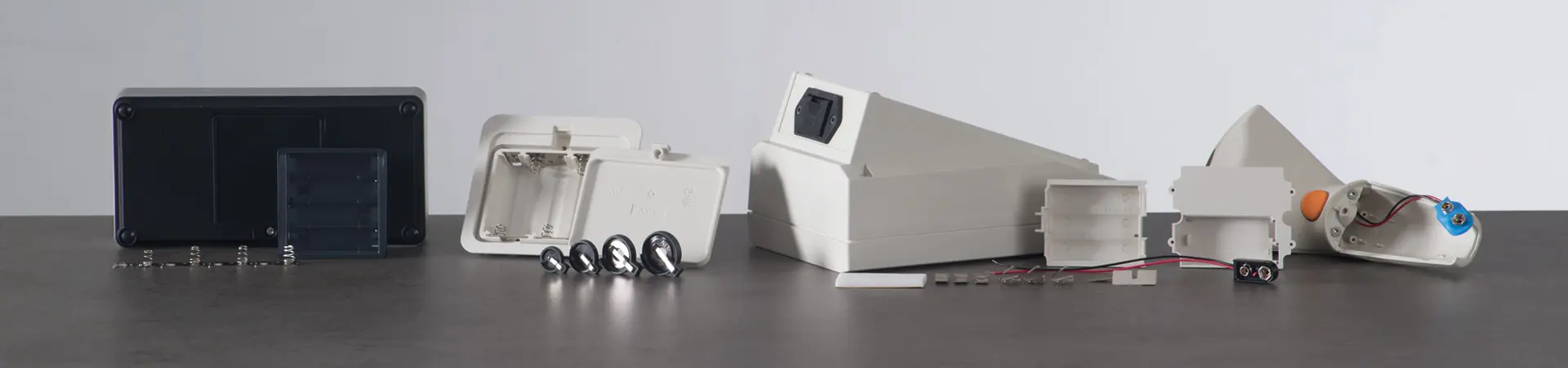

Comp. et supports de piles, supports de pile bouton

  • Compartiments et supports universels pour piles AAA, AA, C, D et 9 V à incorporer directement dans les plaques avant ou les parois de boitiers.
  • Supports de piles bouton pour montage sur les circuits imprimés.


  • Toutes les articles (sélection)
  • Données techniques
NOUVEAUTÉ
Vue

A9156001  Ajouter à ma liste de sélection
Support de piles, 2 x AA

PP
noir RAL 9005

A9156003  Ajouter à ma liste de sélection
Support de pile, 1 x 9 V (PP3)

Acier
nickelé

A9174004  Ajouter à ma liste de sélection
Logement de pile, 4 x AA

ABS (UL 94 HB)
gris blanc RAL 9002

A9193037  Ajouter à ma liste de sélection
Support de pile ronde R09

A9193038  Ajouter à ma liste de sélection
Support de pile ronde R09

A9193039  Ajouter à ma liste de sélection
Support de pile ronde R09

A9193040  Ajouter à ma liste de sélection
Support de pile ronde R09

A9301310  Ajouter à ma liste de sélection
Support de pile, 1 x AA

PA
noir RAL 9005

A9301320  Ajouter à ma liste de sélection
Support de piles, 2 x AA

PA
noir RAL 9005

A9301330  Ajouter à ma liste de sélection
Support de pile, 3 x AA

PA
noir RAL 9005

A9302510  Ajouter à ma liste de sélection
Support de pile, 1 x 9 V (PP3)

PA
noir RAL 9005

A9302520  Ajouter à ma liste de sélection
Support de pile, 2 x 9 V (PP3)

PA
noir RAL 9005

A9302540  Ajouter à ma liste de sélection
Support de pile, 4 x AA

PA
noir RAL 9005

A9303110  Ajouter à ma liste de sélection
Support de pile, 1 x D

PA
noir RAL 9005

A9303210  Ajouter à ma liste de sélection
Support de pile, 1 x C

PA
noir RAL 9005

A9303310  Ajouter à ma liste de sélection
Support de pile, 1 x AA

PA
noir RAL 9005

A9336117  Ajouter à ma liste de sélection
Jeu de compartiment piles, 3 x AA

ABS (UL 94 HB)
gris blanc RAL 9002
93x69mm
IP 54

A9336118  Ajouter à ma liste de sélection
Jeu de compartiment piles, 3 x AA

ABS (UL 94 HB)
lava
93x69mm
IP 54

A9336119  Ajouter à ma liste de sélection
Jeu de compartiment piles, 3 x AA

ABS (UL 94 HB)
noir RAL 9005
93x69mm
IP 54

A9338117  Ajouter à ma liste de sélection
Jeu de compartiment piles, 5 x AA

ABS (UL 94 HB)
gris blanc RAL 9002
93x98mm
IP 54

A9338118  Ajouter à ma liste de sélection
Jeu de compartiment piles, 5 x AA

ABS (UL 94 HB)
lava
93x98mm
IP 54

A9338119  Ajouter à ma liste de sélection
Jeu de compartiment piles, 5 x AA

ABS (UL 94 HB)
noir RAL 9005
93x98mm
IP 54

A9338218  Ajouter à ma liste de sélection
Jeu de compartiment piles, 5 x AA

ASA+PC-FR (UL 94 V-0)
lava
93x98mm
IP 54

A9345217  Ajouter à ma liste de sélection
Jeu de compartiment piles, 4 x AA

ABS (UL 94 HB)
gris blanc RAL 9002

Accessoires "piles"

A9156002  Ajouter à ma liste de sélection
Raccord de pile, 1 x 9 V (PP3)

A9161001  Ajouter à ma liste de sélection
Ressorts de contact, 4 x AA

Acier
étamé

A9193003  Ajouter à ma liste de sélection
Ressort de contact pour pile, double

Acier
étamé

A9193004  Ajouter à ma liste de sélection
Ressort de contact pour pile, simple

Acier
étamé

A9193005  Ajouter à ma liste de sélection
Ressort de contact pour pile, double

Acier
nickelé

A9193006  Ajouter à ma liste de sélection
Ressort de contact pour pile, simple

Acier
nickelé

A9193008  Ajouter à ma liste de sélection
Ressorts de contact pour pile, double

CuBe
nickelé

A9193009  Ajouter à ma liste de sélection
Ressort de contact pour pile, simple

CuBe
nickelé

A9161001

Pour contacter les piles.

Fourniture
3 contacts double, 2 contacts simples

A9302520

Support de pile avec tiroir amovible. Ouverture et retrait aisé du tiroir par système d'encliquetage. Contact direct par les connexions soudées à l'arrière du boitier.

Version
Pour 2 piles plate 9 V (PP3)

Fourniture
1 support de pile, 2 tiroirs

A9193006

Version petite, pour contact simple. Livrable comme partie séparée.

Fourniture
1 ressort de contact pour pile

A9156002

Version : avec boitier de protection. Sortie de câble sur le côté. Longueur de câble environ 152 mm. Contact diamètre 5,7 / 5,3 mm.
Utilisation : pour pile plate 9 V (PP3) ou support de pile A9156001.

Fourniture
1 contact à pression

A9193009

Version petite, pour contact simple. Ressort de contact complètement inoxydable. Spécialement pour l'utilisation dans des zones qui apportent la corrosion où ils se trouvent des atmosphères salifères et acides.

Fourniture
1 ressort de contact pour pile

A9338119

Pour le montage direct sur les plaques avant ou les parois du boitier. Changement facile des piles. Couvercle du compartiment piles au choix à encliqueter ou à visser.
Montage : Avec support vissé de l’intérieur. En alternative, avec feuille adhésive sur demande. Recommandé pour une paroi d’une épaisseur de 3 mm, où un creux de 1,5 mm est nécessaire afin que le compartiment piles soit encastré au même niveau que la surface. Pour des parois plus épaisses, un ajustement du creux ou de la longueur de la vis est nécessaire.

Fourniture
1 comp. piles, 1 couvercle + vis M3, 1 support, 2 joints, 1 jeu de ressorts de contact, nickelé, 4 vis auto-taraudeuses

A9193005

Version grande, pour contact double. Livrable comme partie séparée.

Fourniture
1 ressort de contact pour pile

A9303210

Support de pile encastrable. Avec raccord direct par câbles - soudable ou avec fiche plate 2,8 x 0,3 mm. Avec broches de sortie pour circuits imprimés.

Version
Pour pile ronde 1,5 V (C/LR14)

Fourniture
1 support de pile

A9336117

Pour le montage direct sur les plaques avant ou les parois du boitier. Changement facile des piles. Couvercle du compartiment piles au choix à encliqueter ou à visser.
Montage : Avec support vissé de l’intérieur. En alternative, avec feuille adhésive sur demande. Recommandé pour une paroi d’une épaisseur de 3 mm, où un creux de 1,5 mm est nécessaire afin que le compartiment piles soit encastré au même niveau que la surface. Pour des parois plus épaisses, un ajustement du creux ou de la longueur de la vis est nécessaire.

Fourniture
1 comp. piles, 1 couvercle + vis M3, 1 support, 2 joints, 1 jeu de ressorts de contact, nickelé, 4 vis auto-taraudeuses

A9193008

Version large, pour double contact. Ressort de contact complètement inoxydable. Spécialement pour l'utilisation dans des zones qui apportent la corrosion où ils se trouvent des atmosphères salifères et acides.

Fourniture
1 ressort de contact pour pile

A9301320

Support de pile pour montage direct sur plaques avant ou côtés des boitiers. Le remplacement des piles est ainsi considérablement simplifié puisqu'il n'est plus nécessaire d'ouvrir les boitiers.

Version
Pour 2 piles 1,5 V (AA), longueur 118,6 mm

Fourniture
1 support de piles

A9156003

Pour 1 pile plate 9 V (PP3).

Fourniture
1 jeu

A9156001

Pour 2 x piles rondes 1,5 V (AA). Contacts adaptés au raccord par contact à pression (acc. sép.).

Fourniture
1 support de piles

A9345217

Pour 4 piles rondes 1,5 V (AA). Conforme à DIN EN 60601 (un court-circuit par suite d'une mauvaise mise en place des piles impossible).

Fourniture
1 logement pile, contacts pour piles nickelé, jeu de joint

A9193039

Pour piles rondes de 12 mm de diamètre, par ex. CR1216, CR1220. À fixer sur le circuit imprimé.

Version
Horizontale

Fourniture
1 support de pile ronde R09

A9338117

Pour le montage direct sur les plaques avant ou les parois du boitier. Changement facile des piles. Couvercle du compartiment piles au choix à encliqueter ou à visser.
Montage : Avec support vissé de l’intérieur. En alternative, avec feuille adhésive sur demande. Recommandé pour une paroi d’une épaisseur de 3 mm, où un creux de 1,5 mm est nécessaire afin que le compartiment piles soit encastré au même niveau que la surface. Pour des parois plus épaisses, un ajustement du creux ou de la longueur de la vis est nécessaire.

Fourniture
1 comp. piles, 1 couvercle + vis M3, 1 support, 2 joints, 1 jeu de ressorts de contact, nickelé, 4 vis auto-taraudeuses

A9338218

Pour le montage direct sur les plaques avant ou les parois du boitier. Changement facile des piles. Couvercle du compartiment piles au choix à encliqueter ou à visser.
Montage : Avec support vissé de l’intérieur. En alternative, avec feuille adhésive sur demande. Recommandé pour une paroi d’une épaisseur de 3 mm, où un creux de 1,5 mm est nécessaire afin que le compartiment piles soit encastré au même niveau que la surface. Pour des parois plus épaisses, un ajustement du creux ou de la longueur de la vis est nécessaire.

Fourniture
1 comp. piles, 1 couvercle + vis M3, 1 support, 2 joints, 1 jeu de ressorts de contact, nickelé, 4 vis auto-taraudeuses

A9303110

Support de pile encastrable. Avec raccord direct par câbles - soudable ou avec fiche plate 2,8 x 0,3 mm. Avec broches de sortie pour circuits imprimés.

Version
Pour mono-cellule 1,5 V (D/LR20)

Fourniture
1 support de pile

A9336119

Pour le montage direct sur les plaques avant ou les parois du boitier. Changement facile des piles. Couvercle du compartiment piles au choix à encliqueter ou à visser.
Montage : Avec support vissé de l’intérieur. En alternative, avec feuille adhésive sur demande. Recommandé pour une paroi d’une épaisseur de 3 mm, où un creux de 1,5 mm est nécessaire afin que le compartiment piles soit encastré au même niveau que la surface. Pour des parois plus épaisses, un ajustement du creux ou de la longueur de la vis est nécessaire.

Fourniture
1 comp. piles, 1 couvercle + vis M3, 1 support, 2 joints, 1 jeu de ressorts de contact, nickelé, 4 vis auto-taraudeuses

A9303310

Support de pile encastrable. Avec raccord direct par câbles - soudable ou avec fiche plate 2,8 x 0,3 mm. Avec broches de sortie pour circuits imprimés.

Version
Pour pile ronde 1,5 V (AA/LR6)

Fourniture
1 support de pile

A9193004

Version petite, pour contact simple. Livrable comme partie séparée.

Fourniture
1 ressort de contact pour pile

A9301310

Support de pile pour montage direct sur plaques avant ou côtés des boitiers. Le remplacement des piles est ainsi considérablement simplifié puisqu'il n'est plus nécessaire d'ouvrir les boitiers.

Version
Pour 1 pile 1,5 V (AA), longueur 68,2 mm

Fourniture
1 support de pile

A9302510

Support de pile avec tiroir amovible. Ouverture et retrait aisé du tiroir par système d'encliquetage. Contact direct par les connexions soudées à l'arrière du boitier.

Version
Pour pile plate 9 V (PP3)

Fourniture
1 support de pile, 1 tiroir

A9338118

Pour le montage direct sur les plaques avant ou les parois du boitier. Changement facile des piles. Couvercle du compartiment piles au choix à encliqueter ou à visser.
Montage : Avec support vissé de l’intérieur. En alternative, avec feuille adhésive sur demande. Recommandé pour une paroi d’une épaisseur de 3 mm, où un creux de 1,5 mm est nécessaire afin que le compartiment piles soit encastré au même niveau que la surface. Pour des parois plus épaisses, un ajustement du creux ou de la longueur de la vis est nécessaire.

Fourniture
1 comp. piles, 1 couvercle + vis M3, 1 support, 2 joints, 1 jeu de ressorts de contact, nickelé, 4 vis auto-taraudeuses

A9174004

Utilisation : pour 4 piles rondes 1,5 V (AA).

Convient pour COMTEC 150/200, DATEC-CONTROL S, DATEC-MOBIL-BOX M, ERGO-CASE M/L et HAND-TERMINAL M. En tant qu’alternative pour le compartiment pile A 9345217.

Fourniture
1 logement pile, jeu de joint

A9193003

Version grande, pour contact double. Livrable comme partie séparée.

Fourniture
1 ressort de contact pour pile

A9301330

Support de pile pour montage direct sur plaques avant ou côtés des boitiers. Le remplacement des piles est ainsi considérablement simplifié puisqu'il n'est plus nécessaire d'ouvrir les boitiers.

Version
Pour 3 piles 1,5 V (AA), longueur 169,5 mm

Fourniture
1 support de pile

A9193038

Pour piles rondes de 23 mm de diamètre, par ex. CR2320, CR2325, CR2354. À fixer sur le circuit imprimé.

Version
Horizontale

Fourniture
1 support de pile ronde R09

A9302540

Support de pile avec tiroir amovible. Ouverture et retrait aisé du tiroir par système d'encliquetage. Contact direct par les connexions soudées à l'arrière du boitier.

Version
Pour 4 piles rondes 1,5 V (AA)

Fourniture
1 support de pile, 1 tiroir

A9193037

Pour piles rondes de 20 mm de diamètre, par ex. CR2016, CR2025, CR2032. À fixer sur le circuit imprimé.

Version
Horizontale

Fourniture
1 support de pile ronde R09

A9193040

Pour piles rondes de 16 mm de diamètre, par ex. CR1612, CR1620. À fixer sur le circuit imprimé.

Version
Horizontale

Fourniture
1 support de pile ronde R09

A9336118

Pour le montage direct sur les plaques avant ou les parois du boitier. Changement facile des piles. Couvercle du compartiment piles au choix à encliqueter ou à visser.
Montage : Avec support vissé de l’intérieur. En alternative, avec feuille adhésive sur demande. Recommandé pour une paroi d’une épaisseur de 3 mm, où un creux de 1,5 mm est nécessaire afin que le compartiment piles soit encastré au même niveau que la surface. Pour des parois plus épaisses, un ajustement du creux ou de la longueur de la vis est nécessaire.

Fourniture
1 comp. piles, 1 couvercle + vis M3, 1 support, 2 joints, 1 jeu de ressorts de contact, nickelé, 4 vis auto-taraudeuses
