B1065465

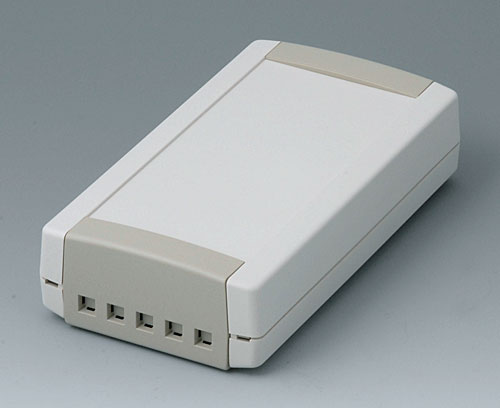

TOPTEC 154 F, Vers. II

Boitier éléctronique version plate. Glisser les deux parties frontales par le côté sur le socle, mettre en place la partie supérieure et l'encliqueter sur les parties frontales. Bossages pour le montage des circuits imprimés dans les parties supérieures et inférieures.

Version

Avec fentes d'aération

Fourniture

Partie supérieure, partie inférieure, 2 parties frontales

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour B1065465

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Accessoires "muraux/support"

B1300017 Fixation pour barretes DIN

B1300017

Fixation pour barretes DIN Spécial pour TOPTEC à partir de la dimension 123 F/H et EVOTEC 100/125/150. Pour la fixation des boitiers sur barrette DIN selon DIN EN60 715 (TH35, G32) Montage rationnel. Perçage pour la fixation: 2 trous borgnes ø 3 mm nécessaires.

Fourniture 1 pièce avec jeu de montage

B1300017

Fixation pour barretes DIN
Produit ajouté à votre panier

gris blanc RAL 9002
B1360028 Support mural pour Toptec 154

B1360028

Support mural pour Toptec 154 Facilite la fixation murale couverte. Des sacs préformé dans la partie inférieure facilite l'encliquetage rapide et certain de chaque boîter sur le support mural.

Fourniture 1 support mural

B1360028

Support mural pour Toptec 154
Produit ajouté à votre panier

gris silex RAL 7032

Accessoires "vis"

A0305031 Vis autotaraudeuses 2,5 x 6 mm (PZ1)

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1)
Produit ajouté à votre panier
A9199008 Jeu de vis

A9199008

Jeu de vis Jeu de vis pour la fixation de circuit imprimé. Diamètre 2,5 x 6mm, type PZ1.

Fourniture 4 vis

A9199008

Jeu de vis
Produit ajouté à votre panier

Accessoires

A9207150 Pieds anti-glissant 6,5 x 2 mm

A9207150

Pieds anti-glissant 6,5 x 2 mm Pieds en caoutchouc avec pellicule auto-adhésive facilitent une position sécure.

Fourniture 2 pieds en caoutchouc

A9207150

Pieds anti-glissant 6,5 x 2 mm
Produit ajouté à votre panier
transparent

Options de produit pour B1065465

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

Matériau

Degré de protection
Couleur
Partie inférieure et supérieure gris blanc RAL 9002,
Parties frontales et arrière gris silex RAL 7032
Standards
conforme RoHS
conforme REACH
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
154 mm
Largeur
84 mm
Hauteur
38 mm
Long. circuit imprimé,
partie inférieure
143 mm
Larg. circuit imprimé,
partie inférieure
75 mm
Long. circuit imprimé,
partie supérieure
122 mm
Long. circuit imprimé,
partie supérieure
75 mm
Longueur clavier
125,5 mm
Largeur clavier
59,9 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Poids/1 pc
110 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne

Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B1065465 et transmettez-nous votre demande de devis.
