B1055469 TOPTEC 123 F, Vers. II

B1055469

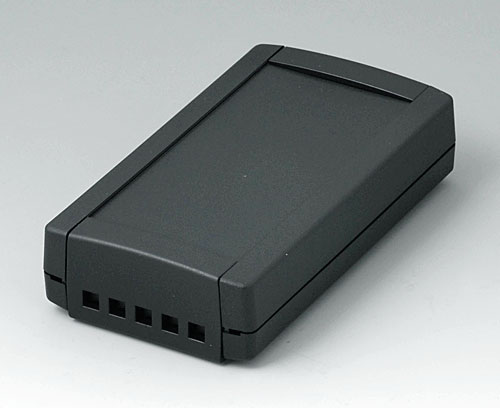

TOPTEC 123 F, Vers. II

Boitier éléctronique version plate. Glisser les deux parties frontales par le côté sur le socle, mettre en place la partie supérieure et l'encliqueter sur les parties frontales. Bossages pour le montage des circuits imprimés dans les parties supérieures et inférieures.

Version

Avec fentes d'aération

Fourniture

Partie supérieure, partie inférieure, 2 parties frontales

  • Composants/Accessoires
  • Options de produit

Accessoires "muraux/support"

B1300019 Fixation pour barretes DIN

B1300019

Fixation pour barretes DIN Spécial pour TOPTEC à partir de la dimension 123 F/H. Pour la fixation des boitiers sur barrette DIN selon DIN EN 60715 (TH35, G32). Montage rationnel. Perçage pour la fixation: 2 trous borgnes ø 3 mm nécessaires.

Fourniture 1 pièce avec jeu de montage

Fermer

B1300019

Fixation pour barretes DIN
Produit ajouté à votre panier
PA 6
noir RAL 9005
B1350029 Support mural pour Toptec 123

B1350029

Support mural pour Toptec 123 Facilite la fixation murale couverte. Des sacs préformé dans la partie inférieure facilite l'encliquetage rapide et certain de chaque boîter sur le support mural.

Fourniture 1 support mural

Fermer

B1350029

Support mural pour Toptec 123
Produit ajouté à votre panier
ABS (UL 94 HB)
noir RAL 9005

Accessoires "vis"

A0305031 Vis autotaraudeuses 2,5 x 6 mm (PZ1)

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1)
Produit ajouté à votre panier
A9199008 Jeu de vis

A9199008

Jeu de vis Jeu de vis pour la fixation de circuit imprimé. Diamètre 2,5 x 6mm, type PZ1.

Fourniture 4 vis

Fermer

A9199008

Jeu de vis
Produit ajouté à votre panier

Accessoires

A9207150 Pieds anti-glissant 6,5 x 2 mm

A9207150

Pieds anti-glissant 6,5 x 2 mm Pieds en caoutchouc avec pellicule auto-adhésive facilitent une position sécure.

Fourniture 2 pieds en caoutchouc

Fermer

A9207150

Pieds anti-glissant 6,5 x 2 mm
Produit ajouté à votre panier
transparent

Options de produit pour B1055469

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Degré de protection
Couleur
noir RAL 9005
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
123 mm
Largeur
68 mm
Hauteur
30 mm
Long. circuit imprimé,
partie inférieure
112 mm
Larg. circuit imprimé,
partie inférieure
60 mm
Long. circuit imprimé,
partie supérieure
96 mm
Long. circuit imprimé,
partie supérieure
60 mm
Longueur clavier
100,5 mm
Largeur clavier
48 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
67 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
