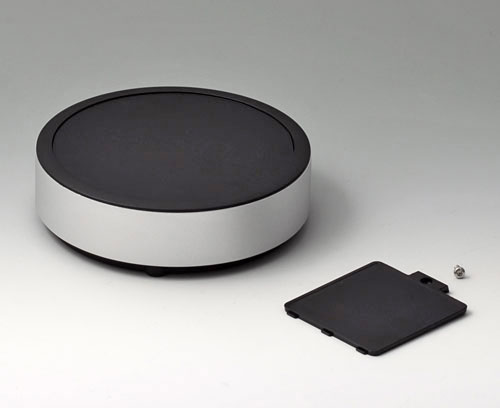

ER143059 SYNERGY R140
ER143059 SYNERGY R140ER143059 SYNERGY R140

ER143059

SYNERGY R140

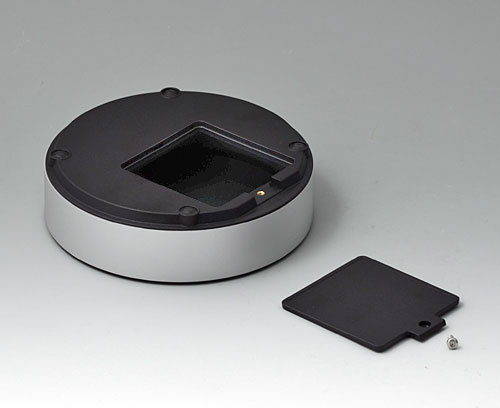

Boitier en quatre parties s’adaptant à de multiples domaines d’application. Cadre de base solide en aluminium, sablé par billes de verre et anodisé. Éléments en matière plastique, réalisés en ASA+PC-FR qui offre une bonne résistance aux ultraviolets et aux flammes. Bossages de fixation pour circuits imprimés et modules dans les parties supérieure et inférieure. Partie supérieure avec surface en creux pour la protection du clavier à membrane. Partie inférieure avec ouverture et couvercle à visser : pratique pour un compartiment pile ou pour accéder à l'intérieur, par ex. carte mémoire ou piles directement fixées sur le circuit imprimé. Kit compartiment piles pour quatre piles AA avec ressorts de contact, clips de pile, support de pile bouton et éléments de fixation au mur en accessoires.

Fourniture

Partie supérieure, partie inférieure, couvercle, profilés aluminium, jeu de montage


  • Données techniques
  • Informations complémentaires / plans
  • Données commerciales
Matériau
Aluminium AlMgSi 0,5
Cadre
ASA+PC-FR (UL 94 V-0)
Éléments en matière plastique
Degré de protection
Couleur
Cadre anodisé mat,
Éléments en matière plastique noir RAL 9005
Diamètre
⌀ 140 mm
Hauteur
40 mm
Dia. circuit imprimé
partie inférieure
⌀ 128,6 mm
Dia. circuit imprimé,
partie supérieure
⌀ 133 mm
Diamètre clavier
⌀ 122,1 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication liées au matériau.
  • Composants du système utilisables
  • Options de produit
    (sélection)
NOUVEAUTÉ
Vue

Accessoires "piles"

A9193033  Ajouter à ma liste de sélection
Protection contre l'inversion de polarité, pôle positif

ABS (UL 94 HB)
gris blanc RAL 9002

A9193034  Ajouter à ma liste de sélection
Protection contre l'inversion de polarité, pôle positif

ABS (UL 94 HB)
gris blanc RAL 9002

A9193035  Ajouter à ma liste de sélection
Clip de pile

Acier
nickelé

A9193036  Ajouter à ma liste de sélection
Clip de pile

Acier
nickelé

A9193037  Ajouter à ma liste de sélection
Support de pile ronde R09

A9193038  Ajouter à ma liste de sélection
Support de pile ronde R09

A9193039  Ajouter à ma liste de sélection
Support de pile ronde R09

A9193040  Ajouter à ma liste de sélection
Support de pile ronde R09

EZ050609  Ajouter à ma liste de sélection
Logement de pile, 4 x AA

ASA+PC-FR (UL 94 V-0)
noir RAL 9005

Accessoires "muraux/support"

A9305019  Ajouter à ma liste de sélection
Jeu de support mural

ASA+PC-FR (UL 94 V-0)
noir RAL 9005

EZ030109  Ajouter à ma liste de sélection
Kit de support mural

ASA+PC-FR (UL 94 V-0)
noir RAL 9005

Accessoires "vis"

A0305031  Ajouter à ma liste de sélection
Vis autotaraudeuses 2,5 x 6 mm (PZ1)

A0399T10  Ajouter à ma liste de sélection
Tournevis Torx T10

EZ031209  Ajouter à ma liste de sélection
Kit d'extension

ASA+PC-FR (UL 94 V-0)
noir RAL 9005

A9193036

Pour piles rondes AAA. À fixer sur le circuit imprimé. 2 pièces nécessaires par pile ronde.

Fourniture
1 clip de pile

A0305031

Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.
Pour un assemblage correct veuillez tenir compte des différents couple fixation. Voir le boitier dans la liste .xls (English) >>

Fourniture
1 vis autotaraudeuse

A0399T10

Tournevis avec poignée ergonomique pour visser en toute sécurité, pour le serrage et le desserrage des vis Torx T10. (Photo non contractuelle.)

Fourniture
1 tournevis

A9193034

Pour clip de pile, pile ronde AAA. Simple à enficher. Empêche le contact en cas d’insertion erronée de la pile. 1 pièce nécessaire par pile ronde.

Fourniture
1 protection contre l’inversion de polarité

A9305019

D’utilisation universelle pour petits boitiers en matière plastique à base plane.
L’adaptateur (45 x 58 mm) se fixe sur le boitier à l’aide de pellicules adhésives double face*. Il permet d’emboîter rapidement le boitier sur le support, celui-ci pouvant ensuite être vissé au mur ; en alternative, la fixation peut également se faire par pellicule adhésive* (article séparé disponible en accessoire). Protection contre le retrait à l’aide d’une goupille de sûreté.

*Découpes de pellicule adhésive double face avec support mousse.

Fourniture
1 adaptateur, 2 pellicules adhésives, 1 support, 2 goupilles de sûreté

EZ031209

Pour rehausser les bossages de fixation des circuits dans la partie inférieure. Nécessaire lors de l'installation d'une PCB au-dessus du compartiment piles (en acc.) en partie inférieure.

Fourniture
4 extensions, 4 vis (Torx 8)

EZ030109

En option, fixation murale au moyen d'une seule vis ou.

Fourniture
1 porte et le couvercle, 2 pieds anti-dérapants

A9193033

Pour clip de pile, pile ronde AA. Simple à enficher. Empêche le contact en cas d’insertion erronée de la pile. 1 pièce nécessaire par pile ronde.

Fourniture
1 protection contre l’inversion de polarité

A9193038

Pour piles rondes de 23 mm de diamètre, par ex. CR2320, CR2325, CR2354. À fixer sur le circuit imprimé.

Version
Horizontale

Fourniture
1 support de pile ronde R09

A9193037

Pour piles rondes de 20 mm de diamètre, par ex. CR2016, CR2025, CR2032. À fixer sur le circuit imprimé.

Version
Horizontale

Fourniture
1 support de pile ronde R09

A9193035

Pour piles rondes AA. À fixer sur le circuit imprimé. 2 pièces nécessaires par pile ronde.

Fourniture
1 clip de pile

A9193040

Pour piles rondes de 16 mm de diamètre, par ex. CR1612, CR1620. À fixer sur le circuit imprimé.

Version
Horizontale

Fourniture
1 support de pile ronde R09

A9193039

Pour piles rondes de 12 mm de diamètre, par ex. CR1216, CR1220. À fixer sur le circuit imprimé.

Version
Horizontale

Fourniture
1 support de pile ronde R09

EZ050609

Pour 4 piles rondes 1,5 V (AA). Si vous souhaitez installer un circuit imprimé au-dessus du logement pile, le kit d’extension (EZ031209) est nécessaire.

Fourniture
1 logement de pile, ressorts de contact
