B2804016 STYLE-CASE L

B2804016

STYLE-CASE L

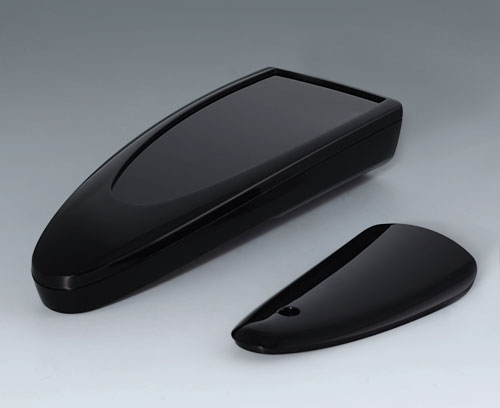

Boitier manuel en trois parties, de conception robuste et ergonomique, et au toucher agréable. Étanche jusqu’à IP 65 avec jeu de joints (accessoire). Degré de protection IP 40 sans jeu de joints. Bossages de fixation pour les circuits imprimés et composants dans les parties supérieure et inférieure.

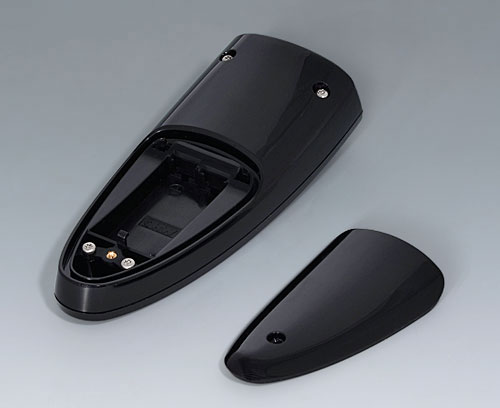

Compartiment piles accessible de l’extérieur avec un couvercle vissé dans la partie inférieure du boitier. Compartiment piles pour 2 piles rondes NR6 1,5 V (AA)

Fourniture

Parties supérieure et inférieure, couvercle de compartiment pile, kit de montage

  • Composants/Accessoires
  • Options de produit

Accessoires "piles"

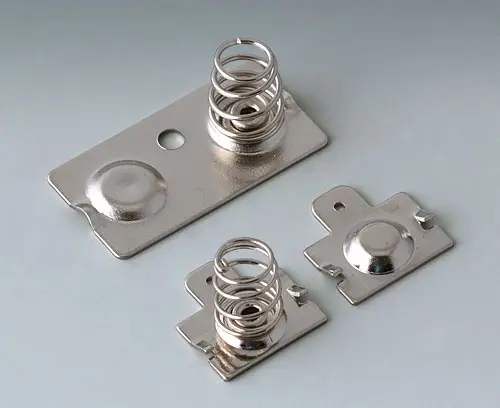

B2904210 Jeu de ressorts de contact

B2904210

Jeu de ressorts de contact Pour établir le contact de deux piles rondes NR6 1,5 V (AA).

Fourniture 1 contact simple „moins", 1 contact simple „plus", 1 contact double „plus + moins"

Fermer

B2904210

Jeu de ressorts de contact
Produit ajouté à votre panier
Acier
nickelé

Accessoires "protection"

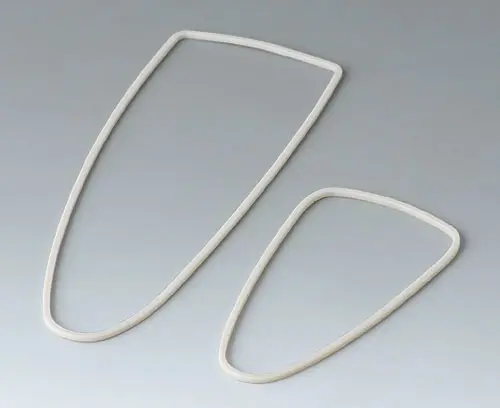

B2904111 Jeu de joints L

B2904111

Jeu de joints L Utilisation : pour l'augmentation du degré de protection du STYLE-CASE L.

Fourniture 2 joints (boitier, compartiment piles)

Fermer

B2904111

Jeu de joints L
Produit ajouté à votre panier
TPV 50A

Accessoires "muraux/support"

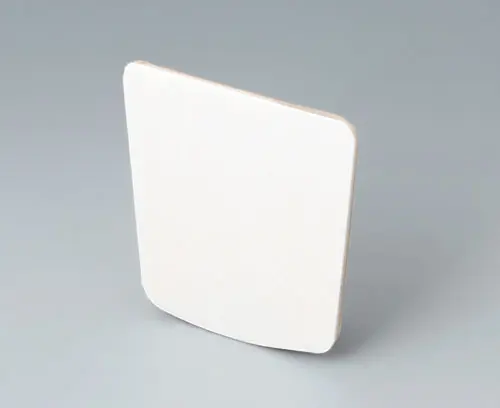

B2904031 Pellicule adhésive L

B2904031

Pellicule adhésive L Pour montage auto-adhésif des supports. Pellicule adhésive double face avec support mousse.

Fourniture 1 pce

Fermer

B2904031

Pellicule adhésive L
Produit ajouté à votre panier

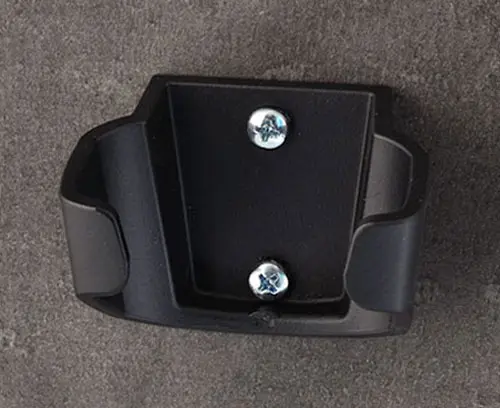

B2904039 Support L

B2904039

Support L

Support spécial pour un rangement rationnel et sûr du STYLE-CASE L. Les deux trous oblongs préformés permettent de visser le support rapidement et en toute facilité, et de l'orienter correctement. Pour les surfaces ne devant pas être percées, on poura utiliser la feuille adhésive propsée (B2904031).

Fourniture 1 support

Fermer

B2904039

Support L
Produit ajouté à votre panier
ASA (UL 94 HB)
noir RAL 9005

Accessoires "vis"

A0304031 Vis Autotaraudeuses 2,2 x 5 mm (PZ1)

A0304031

Vis Autotaraudeuses 2,2 x 5 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0304031

Vis Autotaraudeuses 2,2 x 5 mm (PZ1)
Produit ajouté à votre panier
A0399T10 Tournevis Torx T10

A0399T10

Tournevis Torx T10 Tournevis avec poignée ergonomique pour visser en toute sécurité, pour le serrage et le desserrage des vis Torx T10. (Photo non contractuelle.)

Fourniture 1 tournevis

Fermer

A0399T10

Tournevis Torx T10
Produit ajouté à votre panier

Options de produit pour B2804016

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Ex. d'applications
  • Données commerciales
Degré de protection
IP 65 opt.
Accessoires nécessaires : jeu de joints, IP 40
Couleur
noir RAL 9005
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
166 mm
Largeur
64 mm
Hauteur
31 mm
Long. circuit imprimé,
partie inférieure
55 mm
Larg. circuit imprimé,
partie inférieure
34 mm
Long. circuit imprimé,
partie supérieure
68 mm
Long. circuit imprimé,
partie supérieure
50 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
94 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
