B2803017

STYLE-CASE M

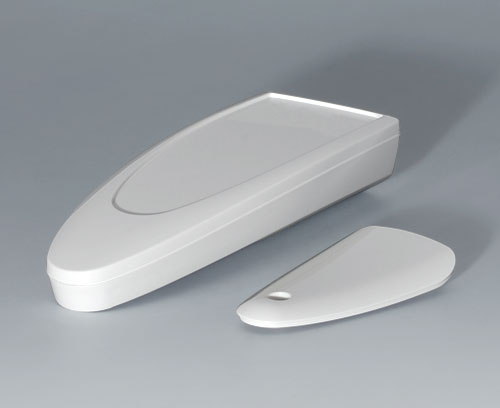

Boitier manuel en trois parties, de conception robuste et ergonomique, et au toucher agréable. Étanche jusqu’à IP 65 avec jeu de joints (accessoire). Degré de protection IP 40 sans jeu de joints. Bossages de fixation pour les circuits imprimés et composants dans les parties supérieure et inférieure.

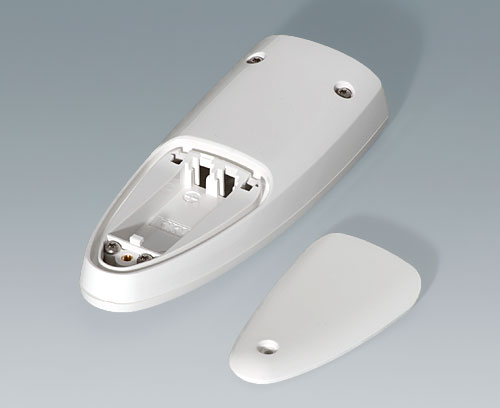

Compartiment piles accessible de l’extérieur avec un couvercle vissé dans la partie inférieure du boitier. Compartiment piles pour 2 piles rondes R03 1,5 V (AAA)

Fourniture

Parties supérieure et inférieure, couvercle de compartiment pile, kit de montage

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour B2803017

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Accessoires "piles"

A9190020 Jeu de ressorts de contact

A9190020

Jeu de ressorts de contact Pour établir le contact de deux piles rondes R03 1,5 V (AAA).

Fourniture 1 contact simple „moins", 1 contact simple „plus", 1 contact double „plus + moins"

A9190020

Jeu de ressorts de contact
Produit ajouté à votre panier

nickelé

Accessoires "protection"

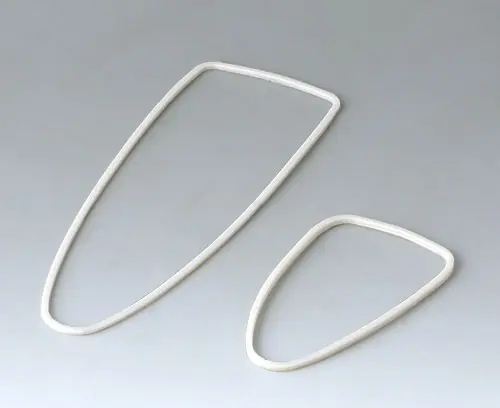

B2903111 Jeu de joints M

B2903111

Jeu de joints M Utilisation : pour l'augmentation du degré de protection du STYLE-CASE M.

Fourniture 2 joints (boitier, compartiment piles)

B2903111

Jeu de joints M
Produit ajouté à votre panier

Accessoires "muraux/support"

B2903031 Pellicule adhésive M

B2903031

Pellicule adhésive M Pour montage auto-adhésif des supports. Pellicule adhésive double face avec support mousse.

Fourniture 1 pce

B2903031

Pellicule adhésive M
Produit ajouté à votre panier
B2903037 Support M

B2903037

Support M

Support spécial pour un rangement rationnel et sûr du STYLE-CASE M. Les deux trous oblongs préformés permettent de visser le support rapidement et en toute facilité, et de l'orienter correctement. Pour les surfaces ne devant pas être percées, on poura utiliser la feuille adhésive propsée (B2903031).

Fourniture 1 support

B2903037

Support M
Produit ajouté à votre panier

blanc signalisation RAL 9016

Accessoires "vis"

A0304031 Vis Autotaraudeuses 2,2 x 5 mm (PZ1)

A0304031

Vis Autotaraudeuses 2,2 x 5 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

A0304031

Vis Autotaraudeuses 2,2 x 5 mm (PZ1)
Produit ajouté à votre panier

Options de produit pour B2803017

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

Matériau

Degré de protection

Accessoires nécessaires : jeu de joints,
Couleur
blanc signalisation RAL 9016
Standards
conforme RoHS
conforme REACH
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
147 mm
Largeur
56 mm
Hauteur
27 mm
Long. circuit imprimé,
partie inférieure
60 mm
Larg. circuit imprimé,
partie inférieure
26 mm
Long. circuit imprimé,
partie supérieure
65 mm
Long. circuit imprimé,
partie supérieure
41 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Poids/1 pc
74 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne

Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B2803017 et transmettez-nous votre demande de devis.
