B6506118

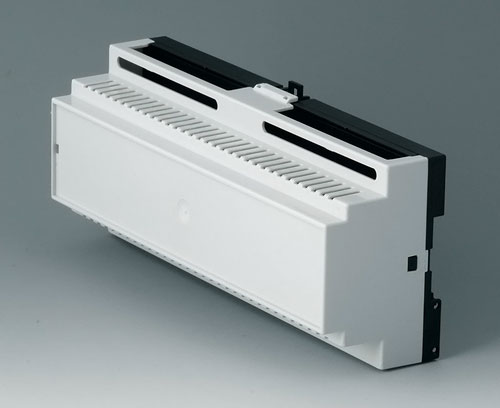

RAILTEC B, 12 modules, Vers. IV

Boitier selon DIN 43880, taille 1. Assemblage aisé et rapide par encliquetage Rails norme DIN EN 60715 TH35. Le socle est muni de bossages de fixation. Partie supérieure avec fentes d'aération. Deux platines supplémentaires peuvent être mises en place en position verticale et horizontale.

Version

Pour des borniers à circuits imprimés. Avec système à grille 5,0 / 5,08 (32 bornes au maximum, seulement au-dessous)

Fourniture

1 partie inférieure avec clip de fixation, 1 partie supérieure

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour B6506118

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Accessoires "muraux/support"

B6600334 Jeu de support mural

B6600334

Jeu de support mural Pour la fixation directe au mur. Assemblage sans vis dans la partie inférieure (RAILTEC B).

Fourniture 2 pièces par jeu

B6600334

Jeu de support mural
Produit ajouté à votre panier

noir

Accessoires "bornes"

B6606111 Borne à circuit imprimé, grille 5,0

B6606111

Borne à circuit imprimé, grille 5,0 Borne à circuit imprimé, grille 5,0. 16 points.

Fourniture 1 pce

B6606111

Borne à circuit imprimé, grille 5,0
Produit ajouté à votre panier

Accessoires "vis"

A0305031 Vis autotaraudeuses 2,5 x 6 mm (PZ1)

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1)
Produit ajouté à votre panier

Accessoires

B6606100 Couvercle, 12 modules

B6606100

Couvercle, 12 modules Couvercle, transparent, pour la protection des éléments d'affichage et de commande.

Fourniture 1 couvercle

B6606100

Couvercle, 12 modules
Produit ajouté à votre panier

transparent

Options de produit pour B6506118

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

Matériau

Partie supérieure

Partie inférieure
Couleur
Partie supérieure gris clair RAL 7035,
Partie inférieure noir,
Clip de fixation noir
Standards
conforme RoHS
DIN EN 60715 TH35
DIN VDE 0470-1
DIN 43880 taille 1
conforme REACH
VBG 4
IEC 529
Largeur
210 mm
Hauteur
90 mm
Profondeur
58 mm
Long. circuit imprimé,
partie inférieure
82 mm
Larg. circuit imprimé,
partie inférieure
204,2 mm
Pôles
≤ 32
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Autres informations

Poids/1 pc
120 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Danemark

Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B6506118 et transmettez-nous votre demande de devis.
